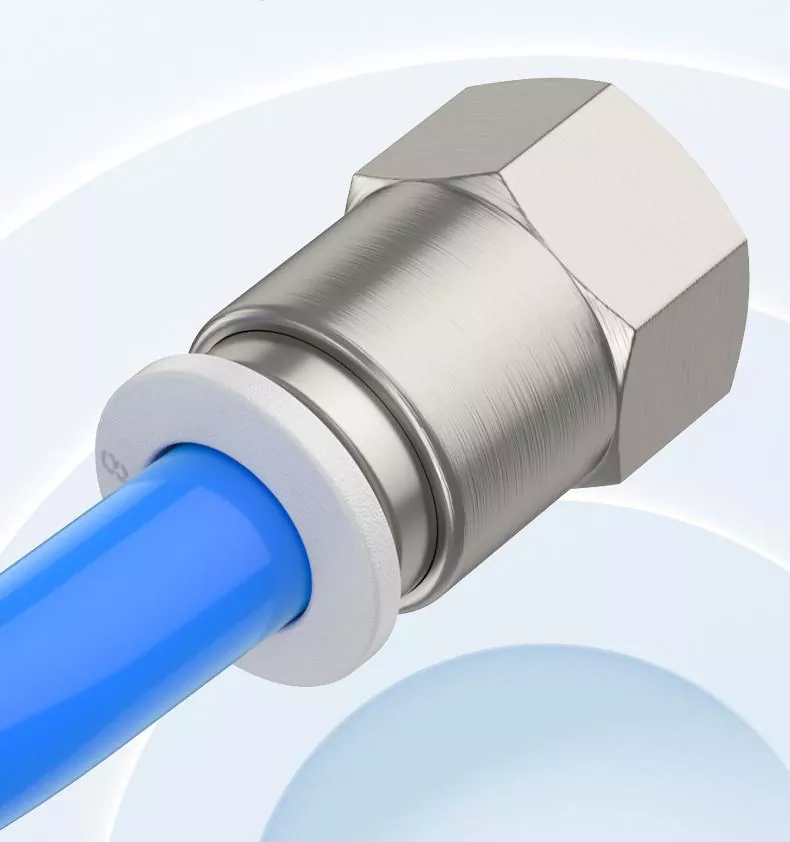

PCF ตัวเมียแบบตรงในหลอดที่เหมาะสมและด้าย PC ตัวผู้กดตรงในหลอดที่ติดตั้งทั้งหมดเป็นของประเภทพื้นฐาน push-in-fitting แต่ PCF เป็นเธรด R ตัวเมียตรงด้ายภายในใช้เพื่อเชื่อมต่อส่วนประกอบเกลียวภายนอก สั้นลงและติดตั้งอย่างกะทัดรัดมากขึ้น
|
รหัสการสั่งซื้อ |
|||
|
PCF |
8 |
- |
01 |
|
แบบอย่าง |
ขนาดหลอด (ตัวชี้วัด) |
|
ประเภทด้าย (55 °เส้นตรงท่อ) |
|
การติดตั้ง PCF Series |
4: 4 มม. |
|
01: G1/8 |
|
|
6: 6 มม. |
|
02: G1/4 |
|
|
8: 8 มม. |
|
03: G3/8 |
|
|
10: 10 มม. |
|
04: G1/2 |
|
|
12: 12 มม. |
|
|
|
|
14: 14 มม. |
|
|
|
|
16: 16 มม. |
|
|
|
ของเหลว |
อากาศ/น้ำ (เงื่อนไข)/สูญญากาศ |
|
แรงกดดันในการดำเนินงาน |
0-1.0MPA |
|
ความดันสูญญากาศ |
-100kpa (10 torr) |
|
อุณหภูมิการทำงาน |
-10-60 ℃ |
|
วัสดุ |
ไนลอน (PA), โพลียูรีเทน (PU) |
|
การติดตั้งหลอดนิ้ว |
การติดตั้งหลอดเมตริก |

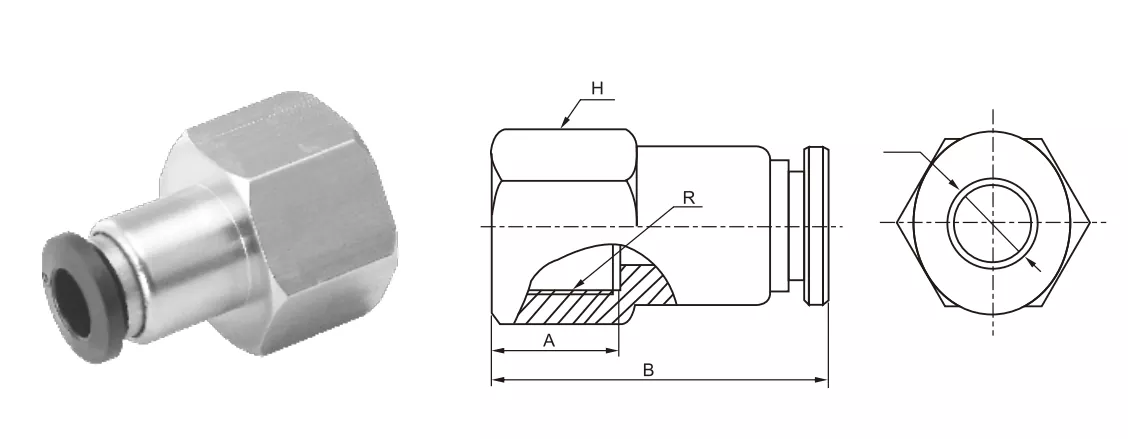

φd |
R |
A |
B |
H |
|
PCF5/32-M5 |
PCF4-M5 |
4 |
M5 |
6.5 |
24.4 |
10 |
|
PCF5/32-01 |
PCF4-01 |
4 |
R1/8 |
9 |
26.6 |
10 |
|
PCF5/32-02 |
PCF4-02 |
4 |
R1/4 |
11 |
28.8 |
15 |
|
PCF1/4-M5 |
PCF6-M5 |
6 |
M5 |
6.5 |
24 |
12 |
|
PCF1/4-01 |
PCF6-01 |
6 |
R1/8 |
9 |
28 |
12 |
|
PCF1/4-02 |
PCF6-02 |
6 |
R1/4 |
11 |
30 |
15 |
|
PCF1/4-03 |
PCF6-03 |
6 |
R3/8 |
12 |
30.5 |
19 |
|
PCF1/4-04 |
PCF6-04 |
6 |
R1/2 |
12.5 |
31.5 |
24 |
|
PCF5/16-01 |
PCF8-01 |
8 |
R1/8 |
9 |
28.5 |
14 |
|
PCF5/16-02 |
PCF8-02 |
8 |
R1/4 |
11 |
30.5 |
15 |
|
PCF5/16-03 |
PCF8-03 |
8 |
R3/8 |
12 |
31 |
19 |
|
PCF5/16-04 |
PCF8-04 |
8 |
R1/2 |
12.5 |
32.5 |
24 |
|
PCF3/8-01 |
PCF10-01 |
10 |
R1/8 |
9 |
32.4 |
17 |
|
PCF3/8-02 |
PCF10-02 |
10 |
R1/4 |
11 |
34 |
17 |
|
PCF3/8-03 |
PCF10-03 |
10 |
R3/8 |
12 |
34 |
19 |
|
PCF3/8-04 |
PCF10-04 |
10 |
R1/2 |
12.5 |
35 |
24 |
|
PCF1/2-01 |
PCF12-01 |
12 |
R1/8 |
9 |
35 |
19 |
|
PCF1/2-02 |
PCF12-02 |
12 |
R1/4 |
11 |
35 |
19 |
|
PCF1/2-03 |
PCF12-03 |
12 |
R3/8 |
12 |
35 |
19 |
|
PCF1/2-04 |
PCF12-04 |
12 |
R1/2 |
12.5 |
36.5 |
24 |
|
|
PCF16-03 |
16 |
R3/8 |
16.5 |
46.4 |
24 |
|
|
PCF16-04 |
16 |
R1/2 |
18 |
48.4 |
32 |
|
|
พีซี |
PCF |
|
พิมพ์ |
พุชอิน-คอนเนคเตอร์ |
|
|
รองรับประเภทเธรด |
BSPT / NPT / Metric |
|
|
ด้าย |
ชาย |
หญิง |
|
การติดตั้ง |
สกรูในรูเกลียวหรือกระบอกสูบและอุปกรณ์อื่น ๆ |
สกรูเข้าไปในกระบอกสูบหรือข้อต่อภายนอก |
|
แอปพลิเคชัน |
โมเดลสากลที่พบมากที่สุดที่ต้องการพร้อมกับอุปกรณ์ด้ายภายใน |
ใช้สำหรับการเชื่อมต่อกับอุปกรณ์เกลียวภายนอกหรือในสถานการณ์ที่มีความต้องการพื้นที่สูง |
|
ติดตั้งบนถังหรือวาล์ว (กระบอกสูบมีเกลียวภายใน) ปลายเกลียวเชื่อมต่อกับอุปกรณ์และท่อถูกแทรกเพื่อใช้งาน |
เชื่อมต่อเต้าเสียบอากาศของวาล์วควบคุมหรือวาล์วโซลินอยด์ (ด้วยเธรดภายนอก) และแก้ไขอุปกรณ์ด้วยเธรดภายในและใส่ท่อที่ปลายอีกด้านหนึ่ง |
|
|
ต้องใช้ความแข็งแรงล็อคที่แข็งแกร่งขึ้นหรือข้อกำหนดการปิดผนึกที่สูงขึ้นมักใช้ร่วมกับเกลียวซีลหรือโอริง |
เนื่องจากพื้นที่ จำกัด สามารถใช้เธรดภายในได้เท่านั้นสำหรับการเชื่อมต่อ สามารถลดความยาวร่วมโดยรวม |
|
แอพพลิเคชั่นนิวเมติกอะไรคือการกดแบบตรงกับ PCF ในหลอดที่เหมาะสมสำหรับ？
จะต้องเป็นการเชื่อมต่ออุปกรณ์เสริมเกลียวภายนอกที่มีความต้องการพื้นที่สูง
ฉันควรให้ความสนใจอะไรเมื่อใช้ข้อต่อ PCF
ความดันการดำเนินการไม่เกิน 1.0mpa
