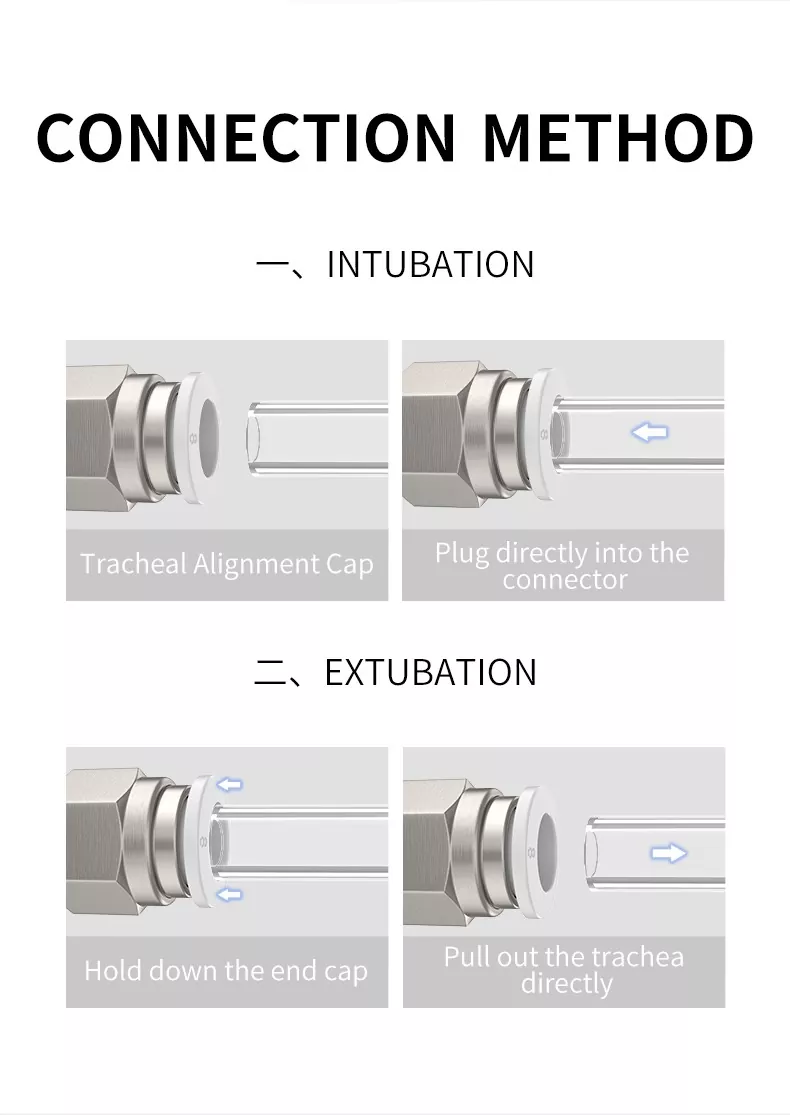

อุปกรณ์เชื่อมต่ออย่างรวดเร็วช่วยให้การเชื่อมต่อที่ปลอดภัยเพียงแค่กดท่อไปตลอดทาง
ในการถอดท่อออกก่อนที่จะกดแขนเสื้อที่ปล่อยเข้ามาอย่างสม่ำเสมอเพื่อเปิดสปริงคอลเล็ตจากนั้นท่อสามารถดึงออกได้อย่างง่ายดาย
การเชื่อมต่ออย่างรวดเร็วเชื่อมต่อท่อนิวเมติกใช้ในระบบนิวเมติก tybe
อุปกรณ์ท่อนิวเมติกที่มีประเภทต่าง ๆ สามารถตอบสนอง neeed ทั้งหมดในระบบท่อนิวเมติก
แม้หลังจากติดตั้งแล้วทิศทางของหลอดก็สามารถเปลี่ยนแปลงได้อย่างอิสระ
ตัวทองเหลืองชุบนิกเกิลคือการป้องกันการกัดกร่อนและการต่อต้านมลพิษ
กาว R และ NPT ทั้งหมดมีเอฟเฟกต์การปิดผนึก
เธรดตรงทั้งหมดเป็นวงแหวนมาตรฐาน
1. เพื่อยืนยันว่าการตัดขวางสุดท้ายของท่อเป็นแนวตั้งไม่มีรอยขีดข่วนบนเส้นรอบวงด้านนอกของท่อท่อไม่ได้เป็นรูปไข่
2. ตรวจสอบให้แน่ใจว่าได้ยืนยันว่าท่อถูกแทรกเข้าไปในปลายท่อ. อื่น ๆ มีการรั่วไหลของอากาศ
3. ตรวจสอบให้แน่ใจว่าได้ยืนยันว่าท่อจะไม่ถูกดึงออกมาหลังจากใส่ท่อ
1. ก่อนที่จะถอดท่อให้แน่ใจว่าได้ยืนยันว่าความดันภายในหลอดอยู่ที่ ‘0’
2. กดวงแหวนปล่อยอย่างสม่ำเสมอไปที่ด้านล่างและดึงท่อออกถ้าวงแหวนปล่อยไม่ถูกกดเข้าที่ท่ออาจไม่ถูกดึงออกมาหรือสามารถทำให้เครียดได้เศษท่ออาจยังคงอยู่ภายในหลอด
|
ประเภทเธรด |
รหัสเธรด |
รูปแบบด้าย |
มุมด้าย (α) |
ประเภทการจับคู่ |
มาตรฐาน |
รหัสมาตรฐาน |
องค์กรมาตรฐาน |
|
BSPP (รูปทรงกระบอกไม่ปิดผนึก) |
G |
ภายใน/ภายนอก |
55 ° |
ขนาน/ขนาน |
ISO 228-1 2003 |
ISO |
ISO - องค์การระหว่างประเทศเพื่อมาตรฐาน |
|
|
BSPP |
ภายใน/ภายนอก |
55 ° |
ขนาน/ขนาน |
GB/T 7307 2001 |
GB |
SAC - การบริหารมาตรฐานของจีน |
|
|
pf |
ภายใน/ภายนอก |
55 ° |
ขนาน/ขนาน |
BS 228-1 2003 |
BS |
BSI - สถาบันมาตรฐานอังกฤษ |
|
|
|
|
|
|
Jis B 0202 |
เขา |
JISC - คณะกรรมการมาตรฐานอุตสาหกรรมญี่ปุ่น |
|
|
|
|
|
|
KS B 0221 |
KS |
Kats - หน่วยงานด้านเทคโนโลยีและมาตรฐานเกาหลี |
|
BSPT (เรียว, ปิดผนึก) |
RP |
ภายใน |
55 ° |
เรียว/ขนาน |
ISO 7-1 |
ISO |
ISO - องค์การระหว่างประเทศเพื่อมาตรฐาน |
|
|
RC |
ภายใน |
|
เรียว/ขนาน |
GB/T 7306-1987 |
GB |
SAC - การบริหารมาตรฐานของจีน |
|
|
R |
ภายนอก |
|
เรียว/ขนาน |
BS 21 1985 |
BS |
BSI - สถาบันมาตรฐานอังกฤษ |
|
|
BSPT |
ภายใน/ภายนอก |
55 ° |
เรียว/เรียว |
Jis B 0203 |
เขา |
JISC - คณะกรรมการมาตรฐานอุตสาหกรรมญี่ปุ่น |
|
|
PT |
ภายใน/ภายนอก |
|
เรียว/เรียว |
KS B 0222 |
KS |
Kats - หน่วยงานด้านเทคโนโลยีและมาตรฐานเกาหลี |
|
NPSC (American Internal) |
NPSC |
ภายใน |
60 ° |
เรียว/ขนาน |
ANSI B1.20.1-1983 |
Ansi |
ANSI - สถาบันมาตรฐานแห่งชาติอเมริกัน |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - การบริหารมาตรฐานของจีน |
|
NPT (American Tapered) |
NPT |
ภายใน/ภายนอก |
60 ° |
เรียว/เรียว |
ANSI B1.20.1-1983 |
Ansi |
ANSI - สถาบันมาตรฐานแห่งชาติอเมริกัน |
|
|
|
|
|
|
GB/T 12716-2002M |
GB |
SAC - การบริหารมาตรฐานของจีน |
|
เธรดเมตริก |
M |
ภายใน/ภายนอก |
60 ° |
ขนาน/ขนาน |
ISO 261-1998 |
ISO |
ISO - องค์การระหว่างประเทศเพื่อมาตรฐาน |
|
|
|
|
|
|
GB/T 1193-2003 |
GB |
SAC - การบริหารมาตรฐานของจีน |
