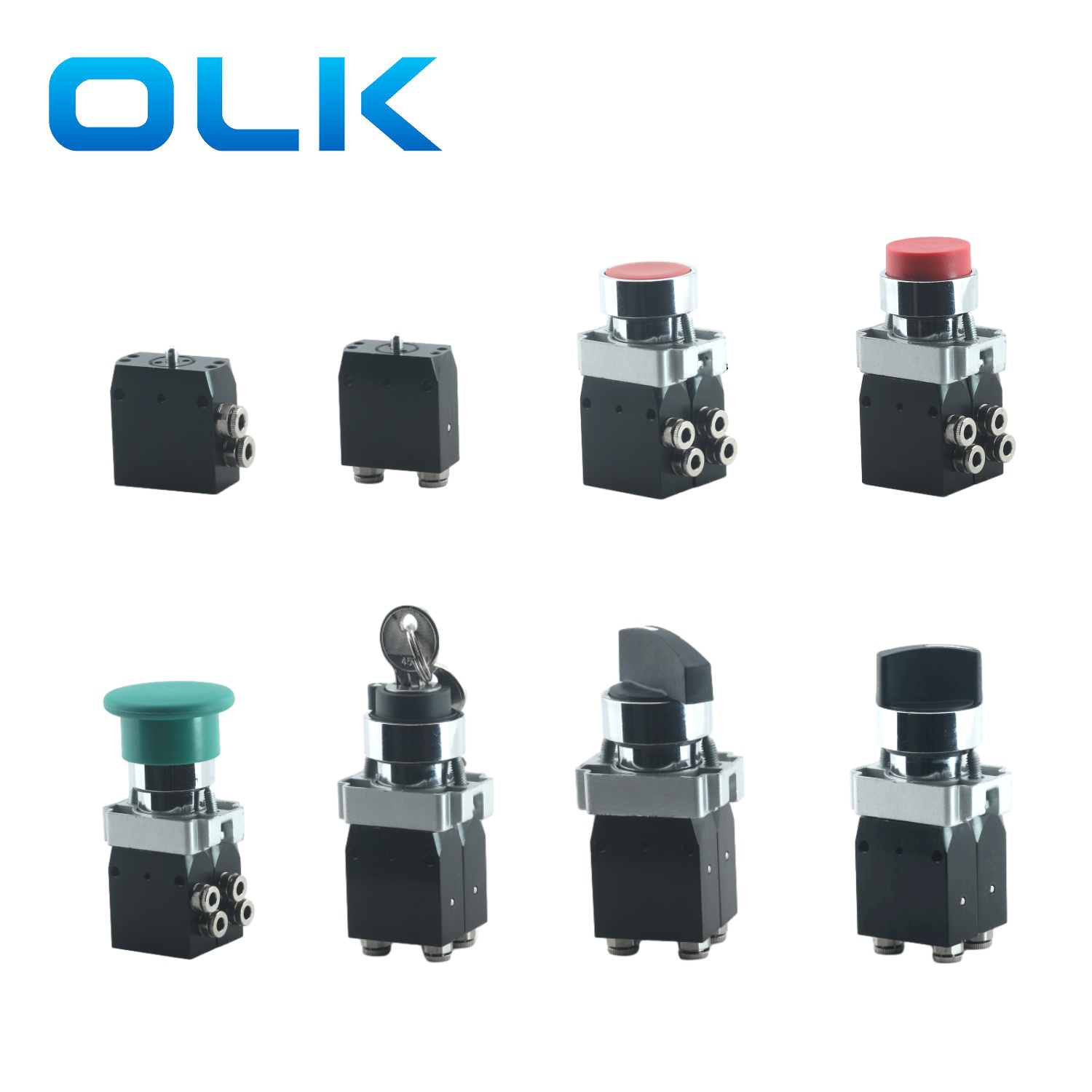

Ouleikai (OLK) 104 Series Valve ปุ่มกด Micro เป็นวาล์วกลไกนิวเมติกขนาดกะทัดรัดขนาดกะทัดรัดขนาดกะทัดรัดที่ออกแบบมาเพื่อความแม่นยำและประสิทธิภาพ มันมักจะใช้ในการตรวจสอบว่ามีบางสิ่งเคลื่อนไหวเช่นการเปิดประตูหรือปิดหน้าต่างหรือปิดหรือรู้สึกถึงชิ้นส่วนที่เคลื่อนที่ภายในเครื่อง วาล์ว 3 ทางและ 2 ทางมีให้เลือกในรุ่น NO หรือ NC ชุดวาล์ว M104 พร้อมสวิตช์ปุ่มต่างๆสามารถเลือกได้ Besides มีสามตำแหน่งสามารถเลือกได้ในสวิตช์แขนยาวสวิตช์แขนสั้นและสวิตช์คีย์รวมถึงสองตำแหน่ง
ตัวอลูมิเนียมอัลลอยด์ที่มีน้ำหนักเบาช่วยให้มั่นใจได้ถึงความทนทานในขณะที่ยังคงออกแบบที่ทันสมัยและทันสมัย

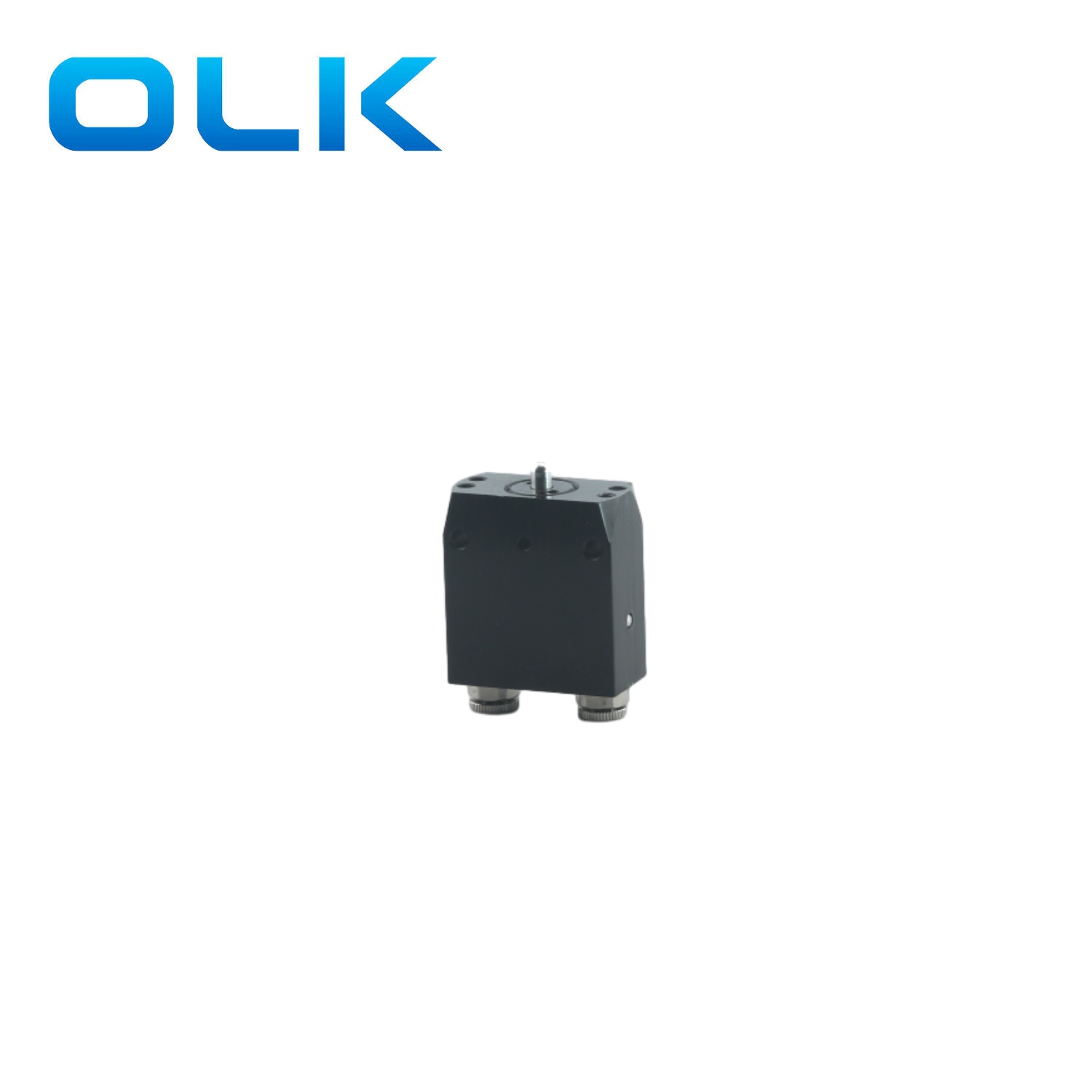

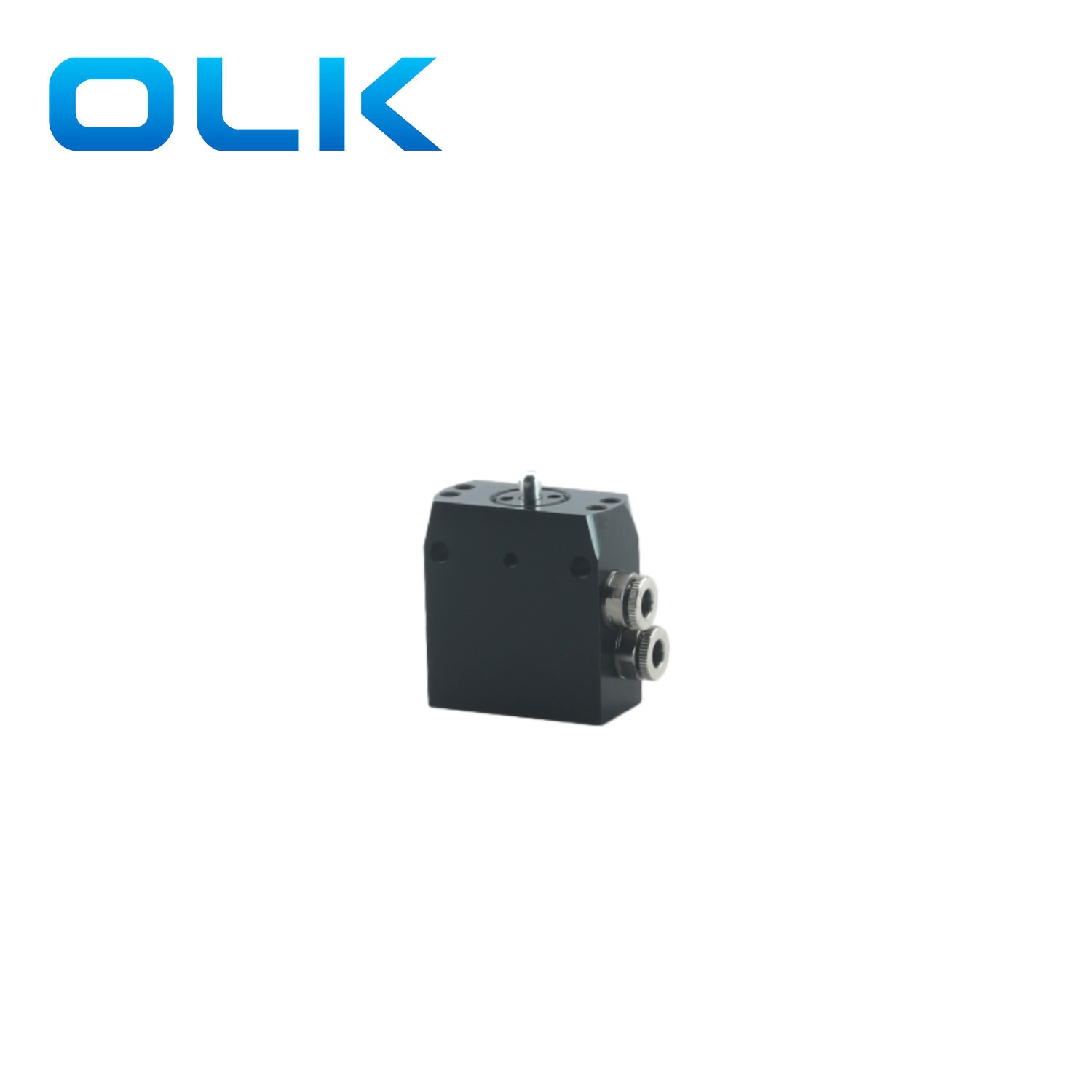

3 Way 104 Series Micro Push Valve Valve มีให้เลือกสองแบบ: พอร์ตด้านข้างและพอร์ตด้านล่างซึ่งมีตัวเลือกการติดตั้งที่ยืดหยุ่นเพื่อให้เหมาะกับแอปพลิเคชันที่แตกต่างกัน
เพื่อความสะดวกที่เพิ่มเข้ามาอุปกรณ์เสริมแบบพุชกับเชื่อมต่อในตัวช่วยให้การเชื่อมต่อท่อที่รวดเร็วและไม่ยุ่งยากไม่จำเป็นต้องใช้อะแดปเตอร์หรืออุปกรณ์เพิ่มเติม สัมผัสกับสารละลายนิวเมติกที่ไร้รอยต่อและมีประสิทธิภาพด้วยวาล์วเครื่องจักรกล 104 ชุด!

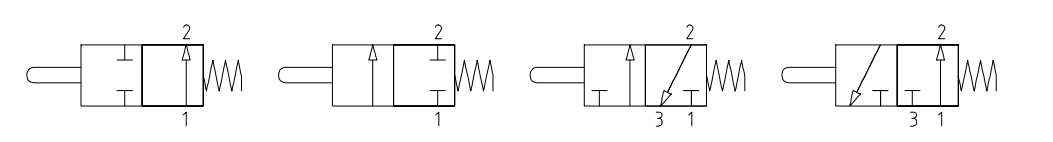

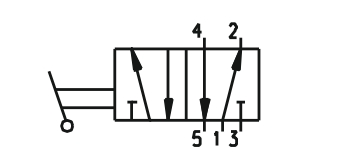

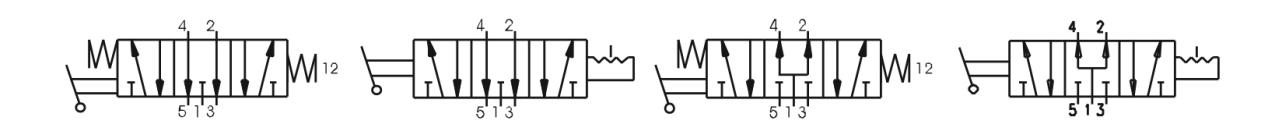

ซีรี่ส์ M104 สัญลักษณ์:
|
รหัสการสั่งซื้อ |
||||||||||
|
M104 |
_ |
22 |
_ |
622 |
_ |
1 |
_ |
P |
_ |
F |
|
แบบอย่าง: |
จำนวนพอร์ต |
ประเภทแอคทูเอเตอร์ |
สีปุ่ม |
ประเภทพอร์ต |
การทำงาน |
|||||
|
104 Series Micro Valve |
22: 2 ตำแหน่ง 2 ทาง |
ว่างเปล่า: ประเภทพื้นฐาน |
1: สีแดง |
l: พอร์ตด้านข้าง |
ปี |
|||||
|
32: 2 ตำแหน่ง 3 ทาง |
623: ประเภทปุ่มแบน |
2: ดำ |
P: พอร์ตด้านล่าง |
C: NC |
||||||
|
623: ประเภทปุ่มนูน |
3: สีเขียว |
|||||||||
|
625: ประเภทปุ่มเห็ด |
4: สีเหลือง |
|||||||||
|
627: สวิตช์แขนยาว |
||||||||||
|
628: ประเภทสวิตช์คีย์ |
||||||||||
|
630: สวิตช์แขนสั้น |
||||||||||
| รหัสการสั่งซื้อ | ||||||||
| M104 | _ | 52 | _ | 622 | _ | 1 | _ | P |
| แบบอย่าง: | จำนวนพอร์ต | ประเภทแอคทูเอเตอร์ | สีปุ่ม | ประเภทพอร์ต | ||||
| 104 Series Micro Valve | 52: 2 ตำแหน่ง 5way | ว่างเปล่า: ประเภทพื้นฐาน | 1: สีแดง | l: พอร์ตด้านข้าง | ||||
| 622: ประเภทปุ่มแบน | 2: ดำ | P: พอร์ตด้านล่าง | ||||||
| 623: ประเภทปุ่มนูน | 3: สีเขียว | |||||||
| 625: ประเภทปุ่มเห็ด | 4: สีเหลือง | |||||||
| 627: สวิตช์แขนยาว | ||||||||
| 628: ประเภทสวิตช์คีย์ | ||||||||
| 630: สวิตช์แขนสั้น | ||||||||
| รหัสการสั่งซื้อ | ||||||||||
| M104 | _ | 53 | _ | 33 | _ | 630 | _ | 0 | P | |
| แบบอย่าง: | จำนวนพอร์ต | พิมพ์ | ประเภทแอคทูเอเตอร์ | ประเภทพอร์ต | ||||||
| 104 Series Micro Valve | 53: 3 ตำแหน่ง 5 ทาง | 32: ศูนย์ไอเสีย | 627: สวิตช์แขนยาว | 0: สามตำแหน่งชั่วขณะ | l: พอร์ตด้านข้าง | |||||
| 33: ศูนย์ความดัน | 628: ประเภทสวิตช์คีย์ | 1: สวิตช์รักษาตำแหน่งสามตำแหน่ง | P: พอร์ตด้านล่าง | |||||||
| 630: สวิตช์แขนสั้น | ||||||||||
Series 104 Micro Push Valve พารามิเตอร์ทั่วไป
|
สื่อการทำงาน |
อากาศ (กรองผ่านตัวกรองมากกว่า40μm) |
|
การทำงาน |
ไม่ NC |
|
ปากที่มีประสิทธิภาพ |
φ2.5 |
|
ตัวเชื่อมต่อ |
4mm push in connector |
|
เส้นผ่านศูนย์กลางพอร์ต |
G1/8 |
|
จำนวนตำแหน่ง |
2/2 ทางหรือ 3/2 ทาง |
|
อัตราการไหลมาตรฐาน NL/นาที |
90NL/นาที |
|
แรงกดดันสูงสุดในการทำงาน |
10 บาร์ |
|
อุณหภูมิการทำงาน° C |
‘-5∼70 ℃ |
|
วัสดุร่างกาย |
อัลลอยอลูมิเนียม |
|
M104 Valve - สรุปคำสั่งซื้อสำหรับประเภทปุ่ม |
||
|
622: ประเภทปุ่มแบน |

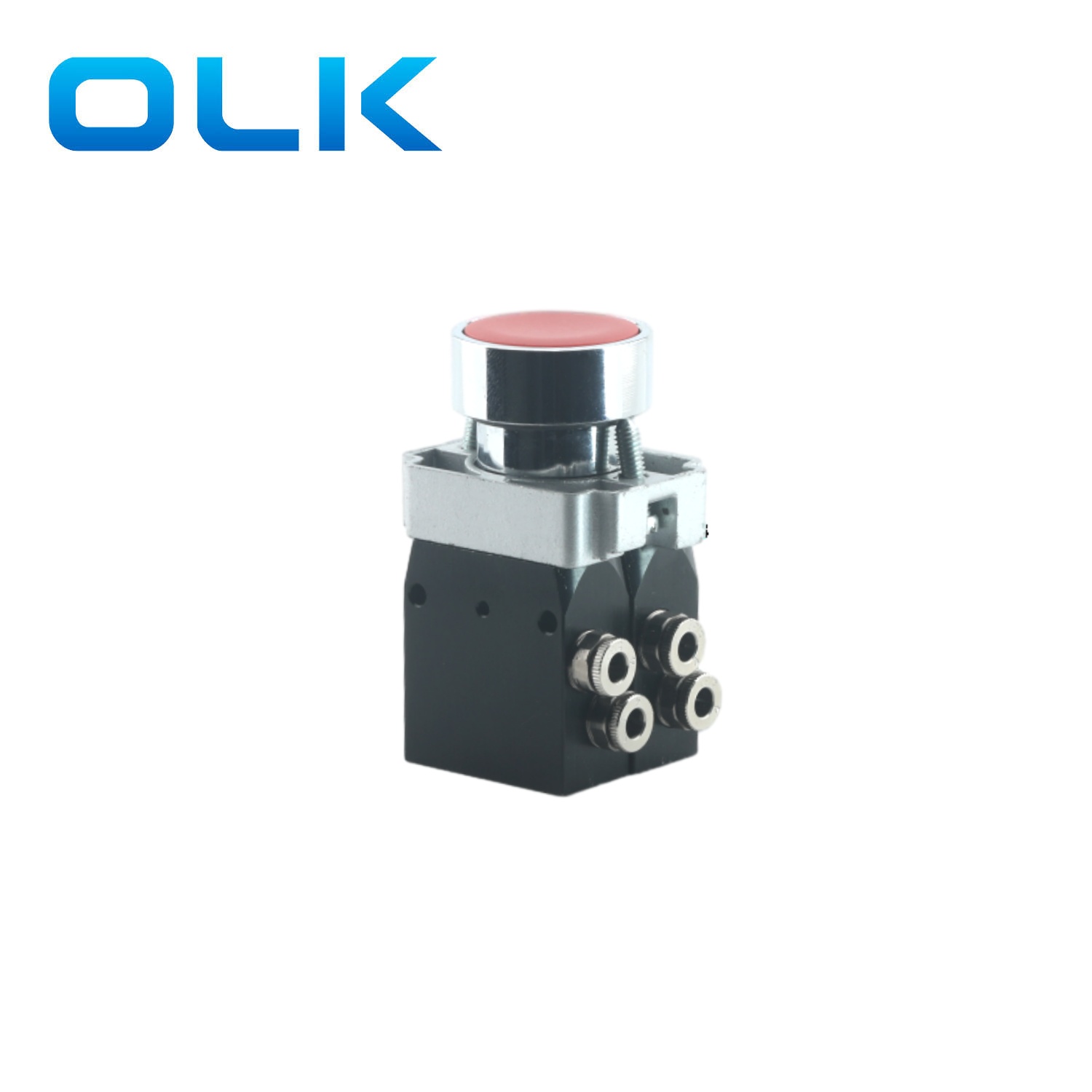

M104. 622. 1 |
1: สีแดง |
|
M104. 622. 2 |
2: ดำ |
|
|
M104. 622. 3 |
3: สีเขียว |
|
|
M104. 622. 4 |
4. สีเหลือง |
|
|

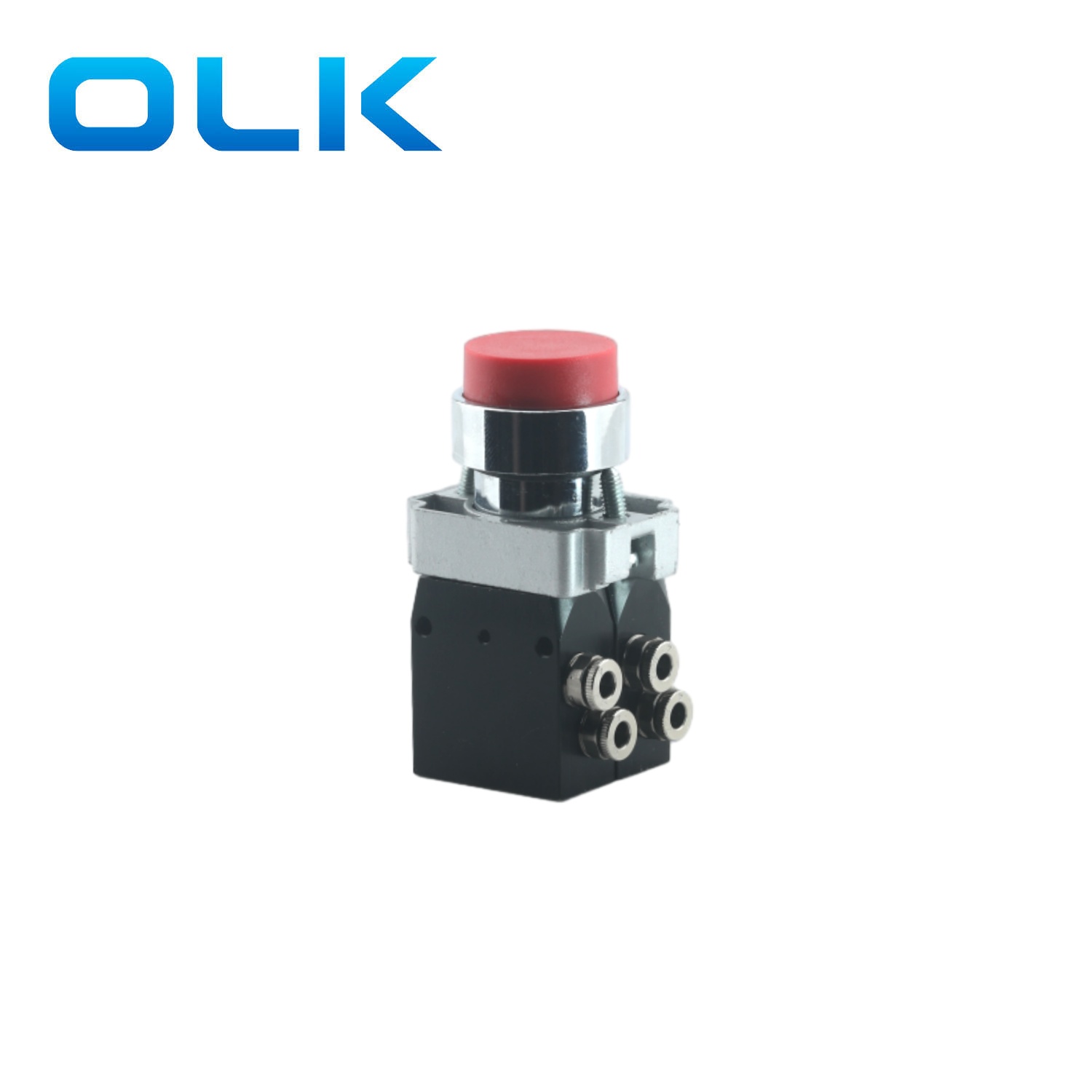

623: ประเภทปุ่มนูน |
M104. 623. 1 |
1: สีแดง |
|
M104. 623. 2 |
2: ดำ |
|
|
M104. 623. 3 |
3: สีเขียว |
|
|
M104. 623. 4 |
4. สีเหลือง |
|
|

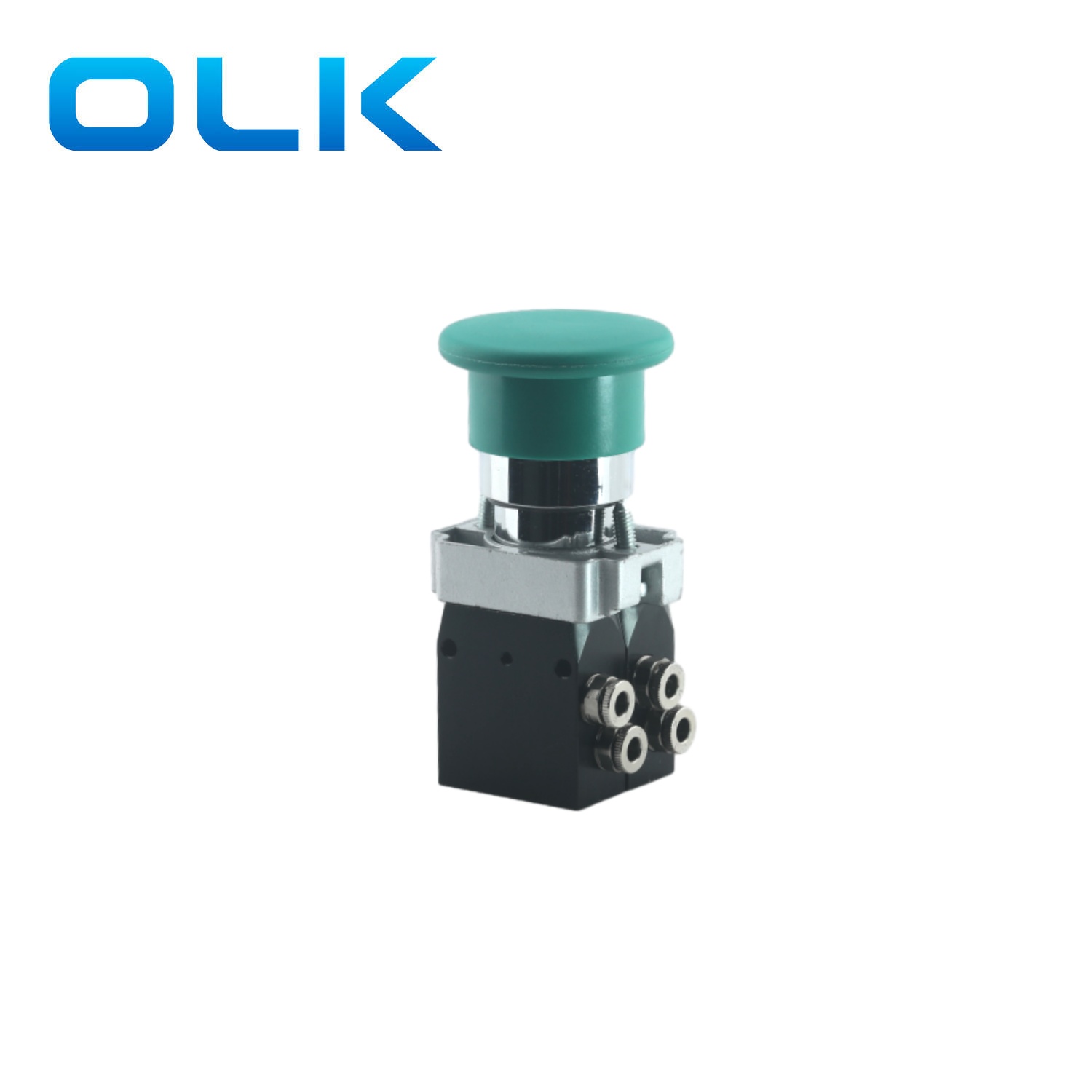

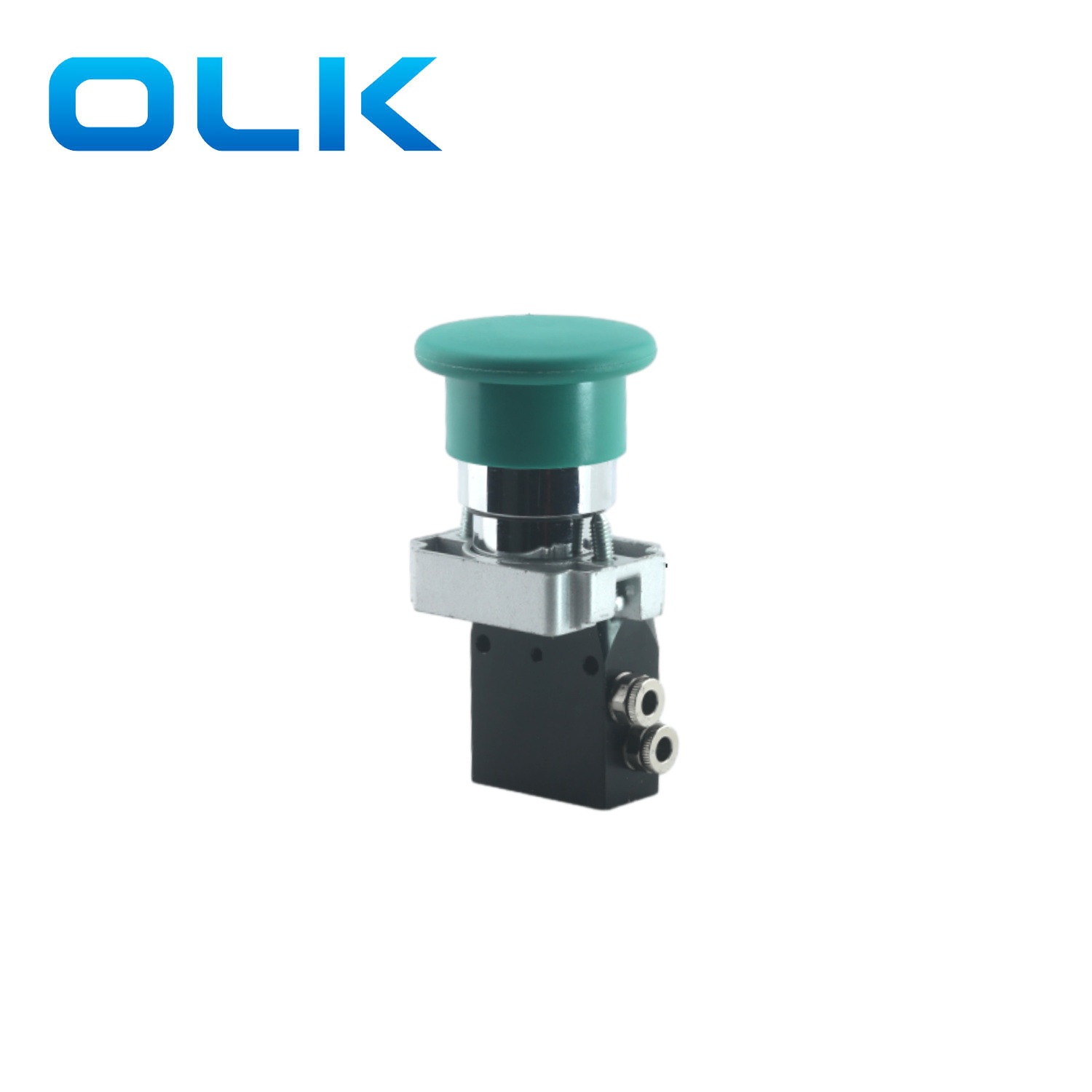

625: ประเภทปุ่มเห็ด |
M104. 625 |
|
|
627: สวิตช์แขนยาว |
M104. 627 |
สวิตช์บำรุงรักษาสองตำแหน่ง |
|
M104. 627.0 |
0: สามตำแหน่งชั่วขณะ |
|
|
M104. 627.1 |
1: สวิตช์รักษาตำแหน่งสามตำแหน่ง |
|
|

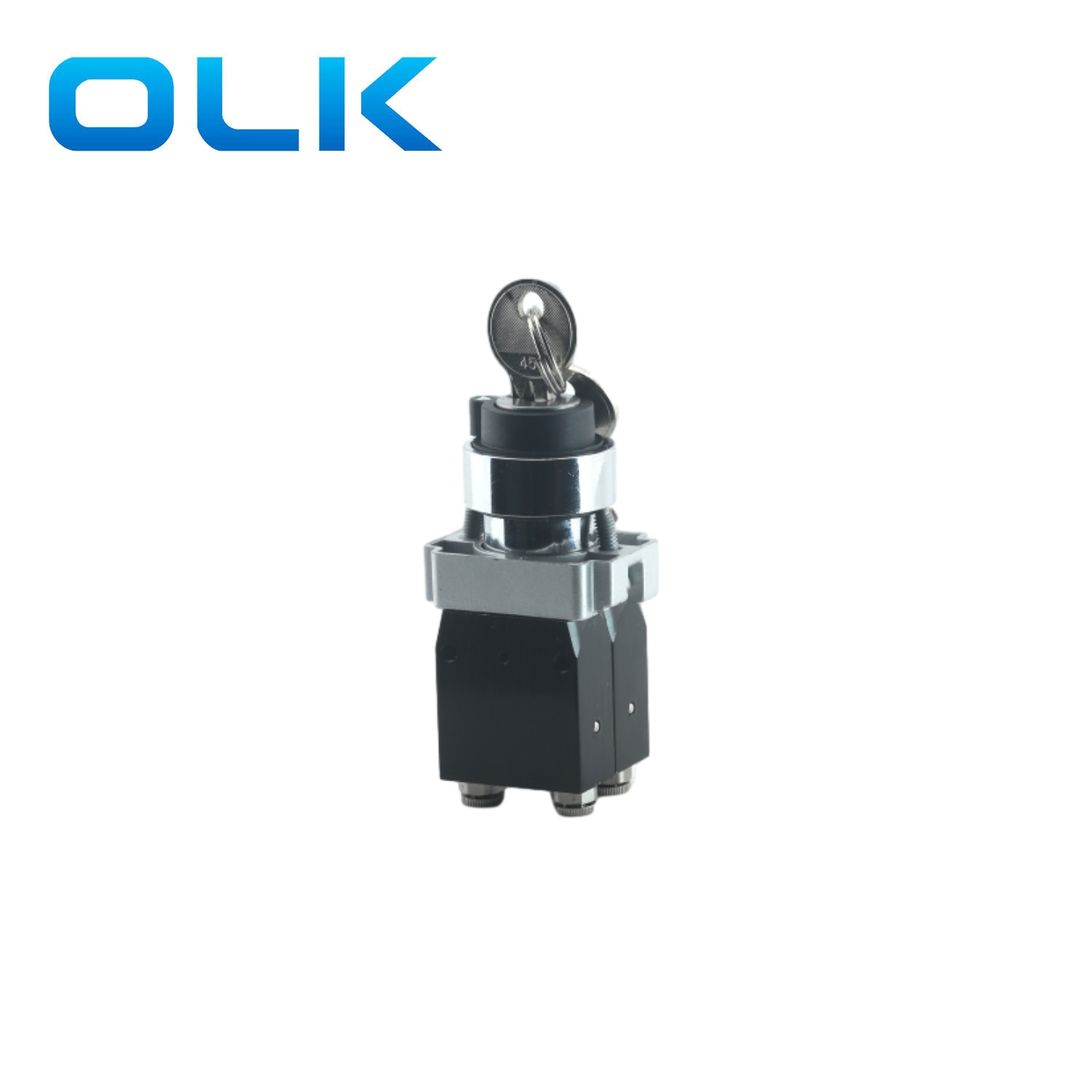

628: ประเภทสวิตช์คีย์ |
M104.628 |
สวิตช์บำรุงรักษาสองตำแหน่ง |
|
M104.628.0 |
0: สามตำแหน่งชั่วขณะ |
|
|
M104.628.1 |
1: สวิตช์รักษาตำแหน่งสามตำแหน่ง |
|
|

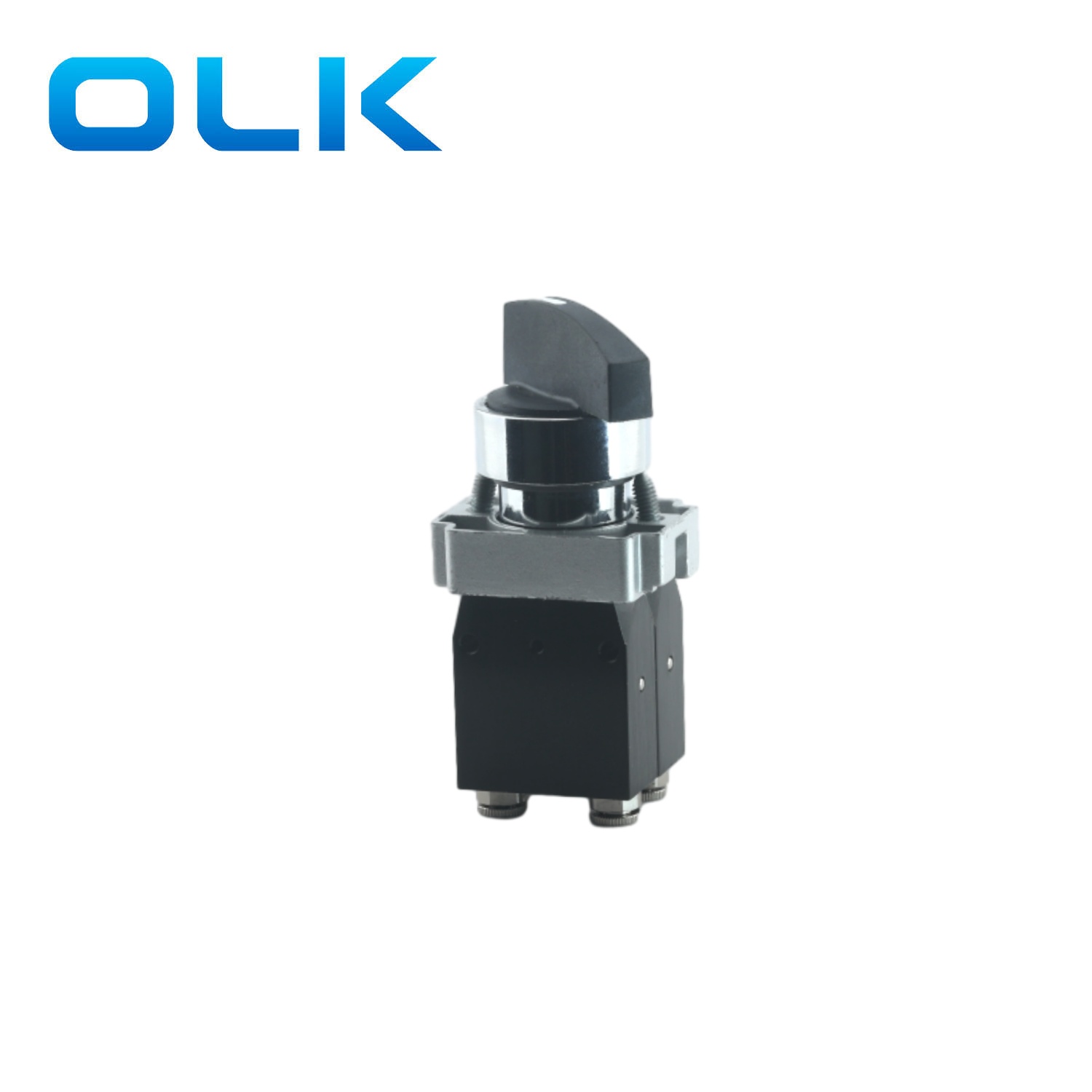

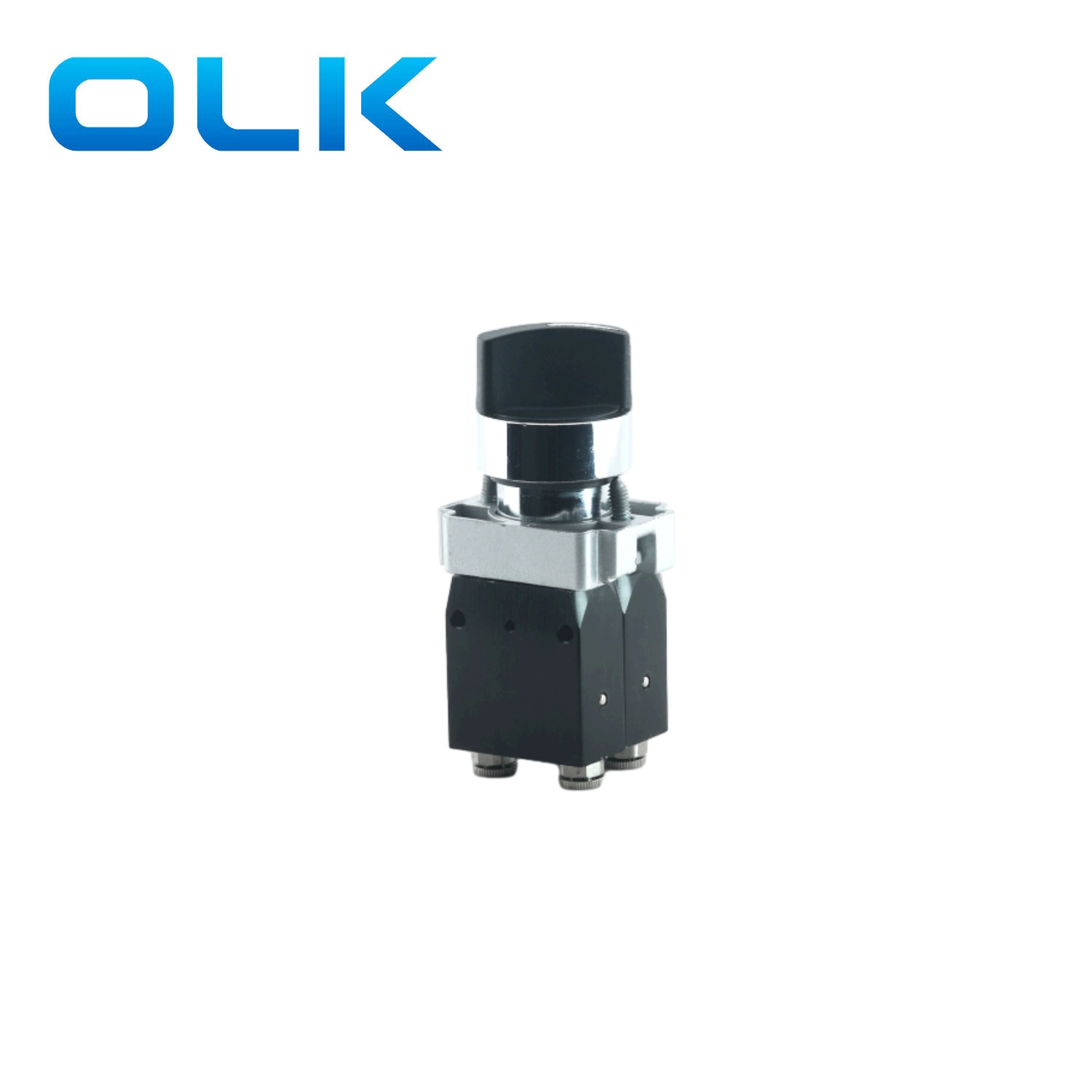

630: สวิตช์แขนสั้น |
M104.630 |
สวิตช์บำรุงรักษาสองตำแหน่ง |
|
M104.630.0 |
0: สามตำแหน่งชั่วขณะ |
|
|
M104.630.1 |
1: สวิตช์รักษาตำแหน่งสามตำแหน่ง |
|
|
แผงติดตั้ง |
M104.00 |
|
