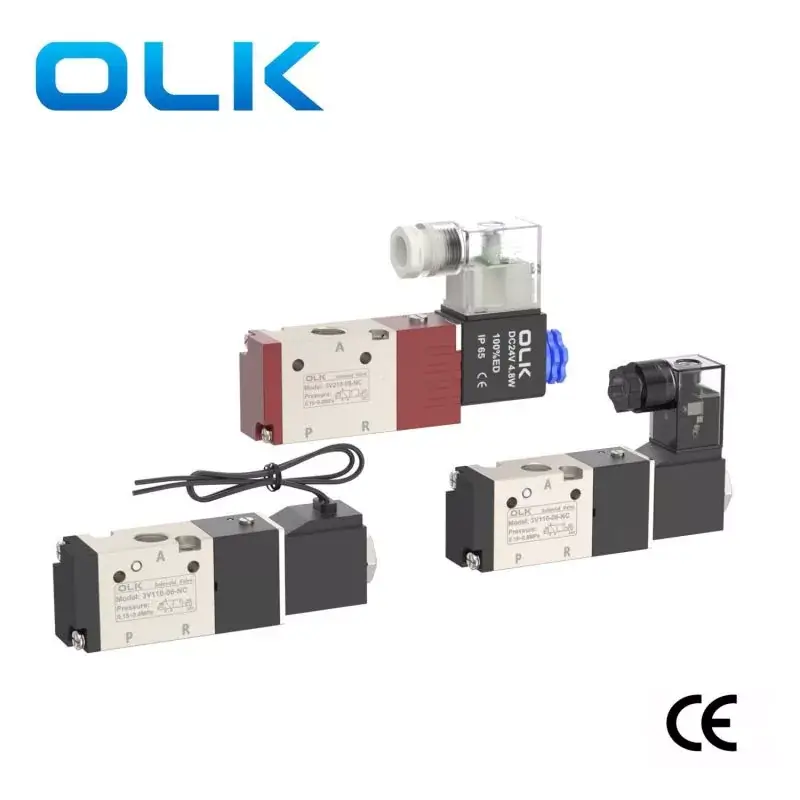

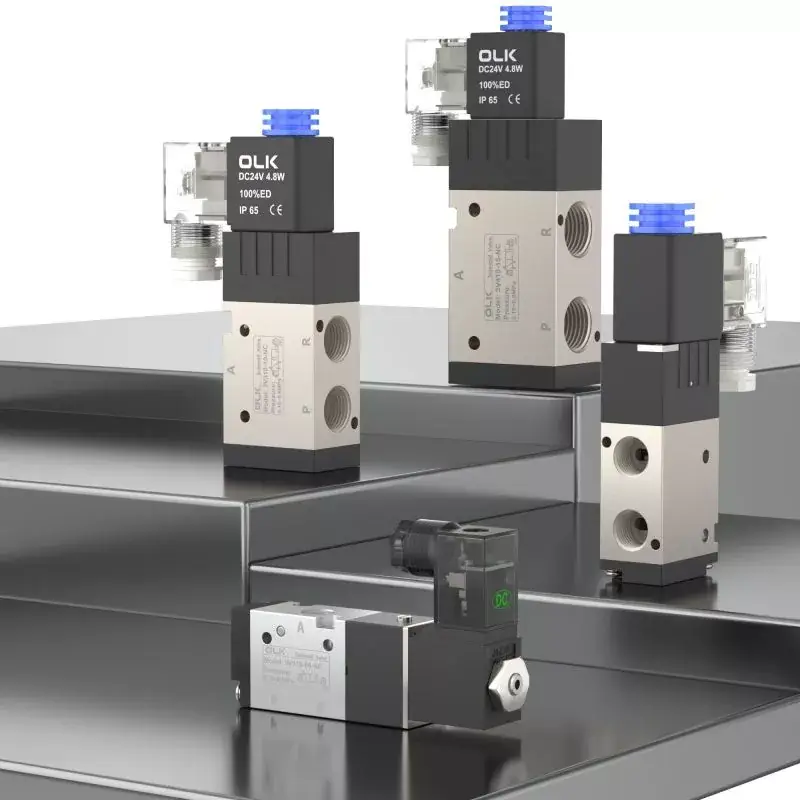

โซลินอยด์วาล์ว Ouleikai (OLK) 3V 3 ทาง อยู่ในหมวดหมู่วาล์วโซลินอยด์ควบคุมทิศทางที่ควบคุมโดยนักบิน ซึ่งมีความเร็วในการตอบสนองที่รวดเร็วและการทำงานที่เชื่อถือได้ เหมาะสำหรับการควบคุมกระบอกสูบแบบออกทางเดียว ตัววาล์วทำจากอลูมิเนียมอัลลอยด์ทนการกัดกร่อน ทนอุณหภูมิสูง ทำให้เหมาะสำหรับใช้ในสภาพแวดล้อมที่รุนแรงต่างๆ
สามารถจับคู่กับสถานการณ์ระบบอัตโนมัติทางอุตสาหกรรม เช่น การควบคุมและการแปลงของไหลในสายการผลิตอัตโนมัติต่างๆ อุปกรณ์เกี่ยวกับลม อุปกรณ์ทางการแพทย์ ฯลฯ
เครื่องหมาย:
รหัสการสั่งซื้อ
3V
1
10
6
เลขที่
A
แบบอย่าง
รหัส
ประเภทวาล์ว
ขนาดพอร์ต
ประเภทการดำเนินการ
แรงดันไฟฟ้า
ไม่ใช่: แบบดินแดง
3V:2 ตำแหน่ง 3 ทางโซลินอยด์วาล์ว
ซีรีส์ 1:100
10: โซลินอยด์ vlave แบบออกฤทธิ์เดี่ยว 3/2 ทาง
M5:M5
NO: ปกติปิด
ไฟ AC220V
L :แบบเส้น
ซีรีส์ 2:200
20: โซลินอยด์วาล์วแบบดับเบิ้ลแอคชั่น 3/2 ทาง
06:G1/8
NO: ปกติเปิด
AC110V
ซีรีส์ 3:300
08:G1/4
ไฟ AC24V
ซีรีส์ 4:400
10:G3/8
เอซี36วี
15:G1/2
ดีซี12วี
ดีซี24วี
1. การกำหนดค่าที่ออกฤทธิ์โดยตรง, การสลับการตอบสนอง;
2. ตัวเลือกสำหรับประเภทปิดปกติและเปิดตามปกติ

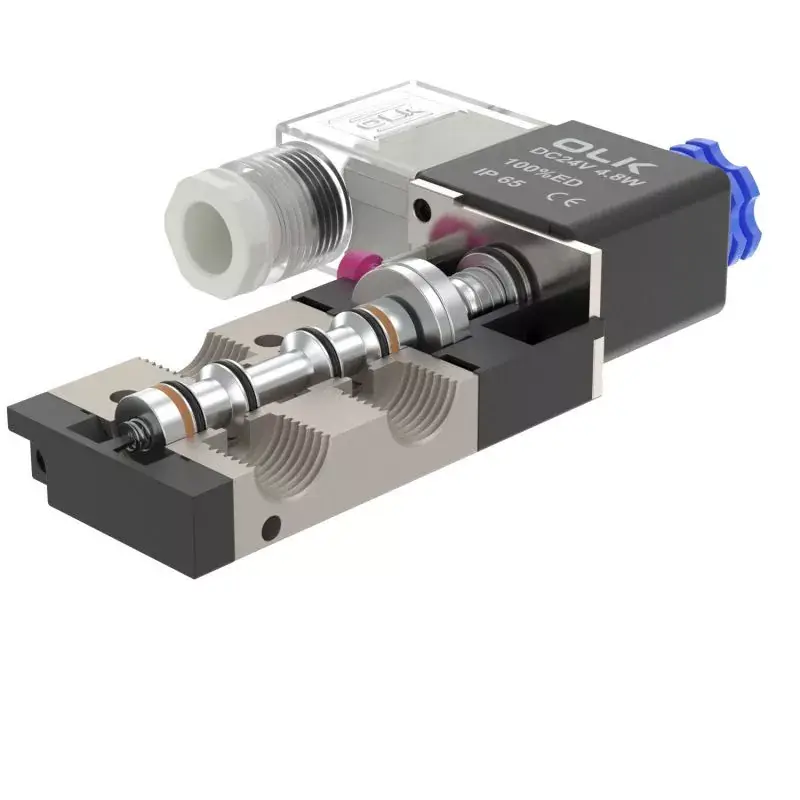

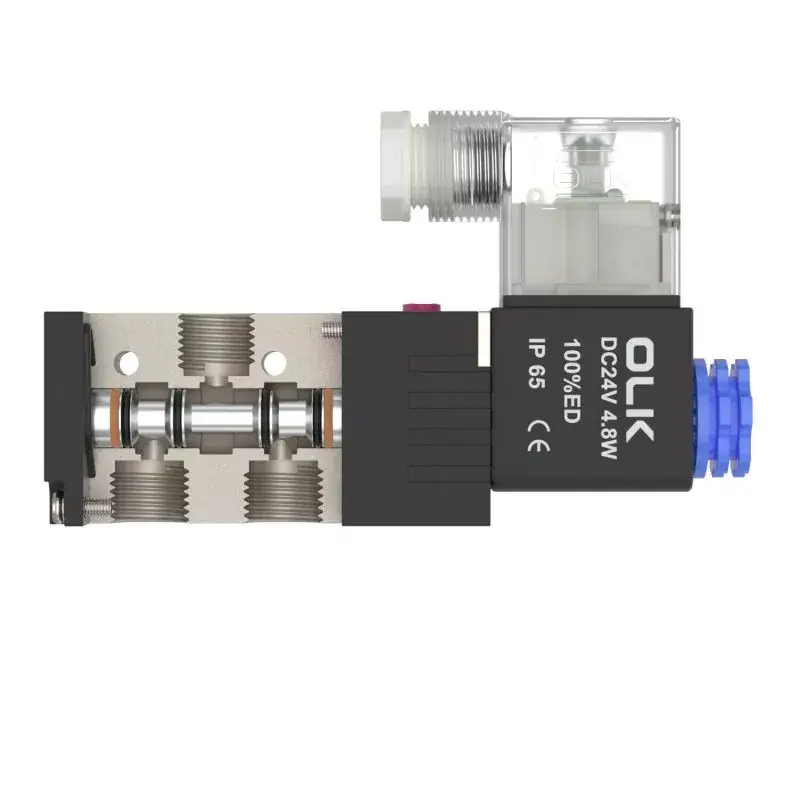

3. โครงสร้างปิดโคแอกเซียล, การปิดผนึกที่ดีเยี่ยม, อัตราการไหลขนาดใหญ่;
4. ไม่จำเป็นต้องหล่อลื่นน้ำมัน
5. ติดตั้งอุปกรณ์แบบแมนนวลเพื่อการติดตั้งและการดีบักที่ง่ายดาย
6. มีเกรดแรงดันไฟฟ้ามาตรฐานหลายแบบให้เลือก
|
สื่อการทำงาน |
อากาศ (กรองผ่านตัวกรองขนาดมากกว่า 40μm) |
|
การกระทำ |
ประเภทนักบิน |
|
จำนวนตำแหน่ง |
สองตำแหน่งสามทาง |
|
การหล่อลื่น |
ไม่จำเป็น |
|
ช่วงแรงดันใช้งาน MPa(psi) |
0.15-0.8(21~114) |
|
รับประกันความทนแรงดัน |
1.5MPa (215psi) |
|
วัสดุตัวเครื่อง |
อลูมิเนียมอัลลอยด์ |
|

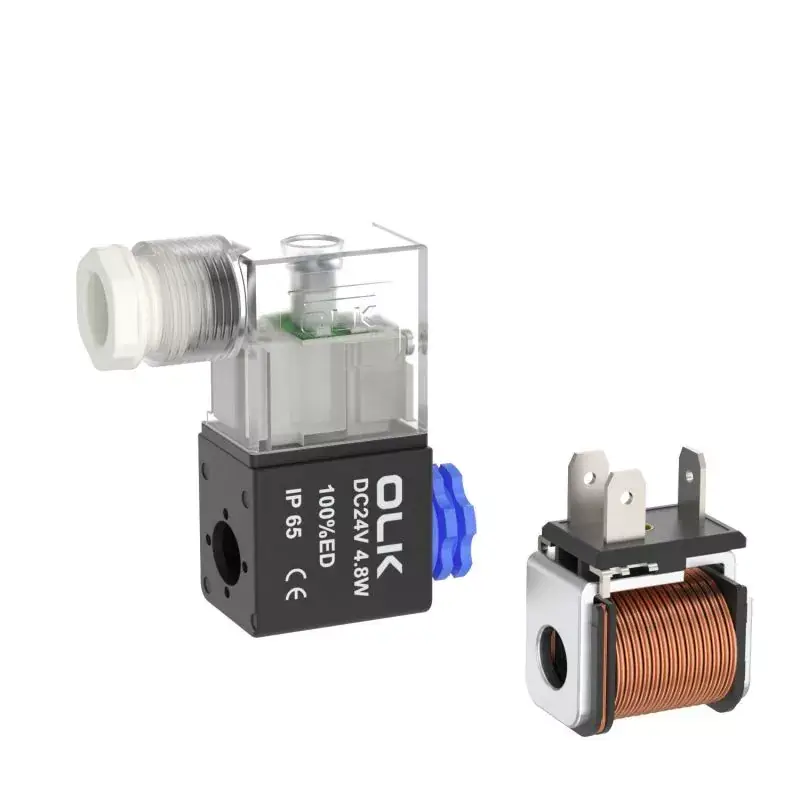

แรงดันไฟฟ้ามาตรฐาน |
ไฟ AC220V, AC110V, AC24V, DC24V, DC12V |
|
ใช้ช่วงแรงดันไฟฟ้า |
ไฟฟ้ากระแสสลับ:±15% DC:±10% |
|
ระดับการป้องกัน |
IP65 (DIN40050) |
|
เกรดทนความร้อน |
คลาสบี |
|
ประเภทการเชื่อมต่อ |
ประเภทซ็อกเก็ต DIN ประเภทเต้ารับ |
|
เวลาแห่งความตื่นเต้น |
0.05 วินาทีหรือน้อยกว่า |
|
แบบอย่าง |
เส้นผ่านศูนย์กลางพอร์ต |
อุณหภูมิในการทำงาน °C |
ความถี่ในการทำงานสูงสุด |
พื้นที่หน้าตัดการไหล mm² (ค่า CV) |
การใช้พลังงาน |
|
3V110-M5 |
ม5 |
-20~70 |
5 ครั้ง/วินาที |
5.5(0.31) |
กระแสสลับ: 3VA กระแสตรง: 3W |
|
3V120-M5 |
ม5 |
-20~70 |
5 ครั้ง/วินาที |
5.5(0.31) |
กระแสสลับ: 3VA กระแสตรง: 3W |
|

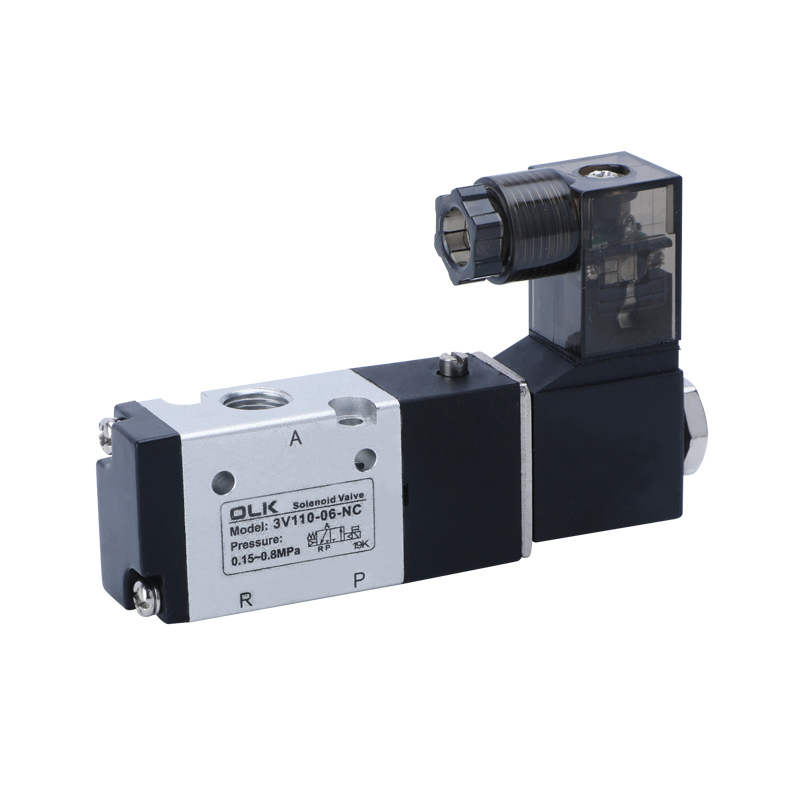

3V110-06 |
G1/8 |
-20~70 |
5 ครั้ง/วินาที |
12.0(0.67) |
กระแสสลับ: 3VA กระแสตรง: 3W |
|

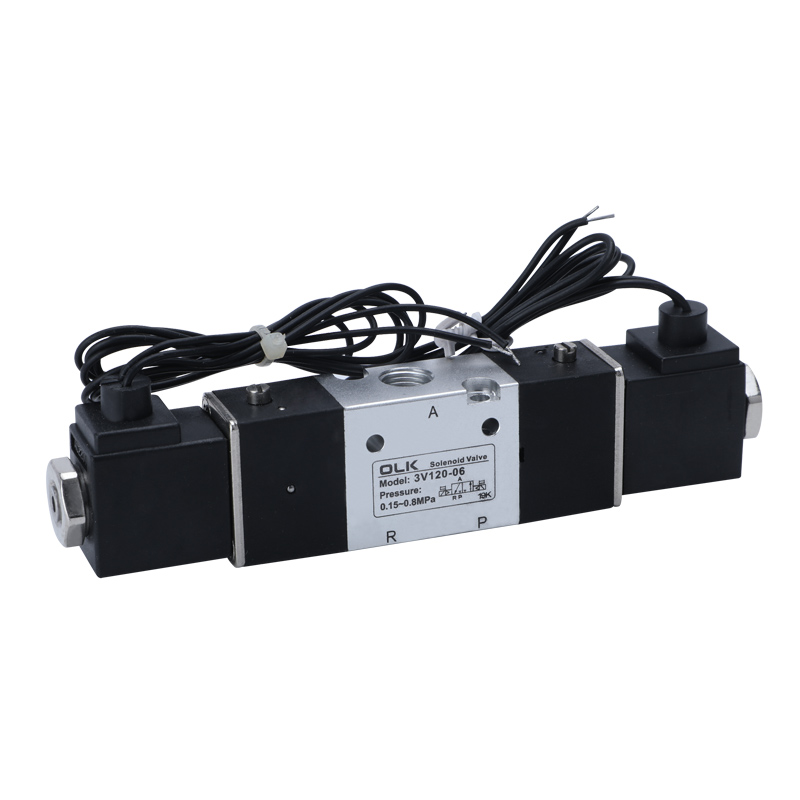

3V120-06 |
G1/8 |
-20~70 |
5 ครั้ง/วินาที |
12.0(0.67) |
กระแสสลับ: 3VA กระแสตรง: 3W |
|
3V210-06 |
ไอดี=ทางออก=G1/8 |
-20~70 |
5 ครั้ง/วินาที |
14.0(0.78) |
กระแสสลับ: 6VA กระแสตรง: 4.8W |
|
3V220-06 |
ไอดี=ทางออก=G1/8 |
-20~70 |
5 ครั้ง/วินาที |
14.0(0.78) |
กระแสสลับ: 6VA กระแสตรง: 4.8W |
|

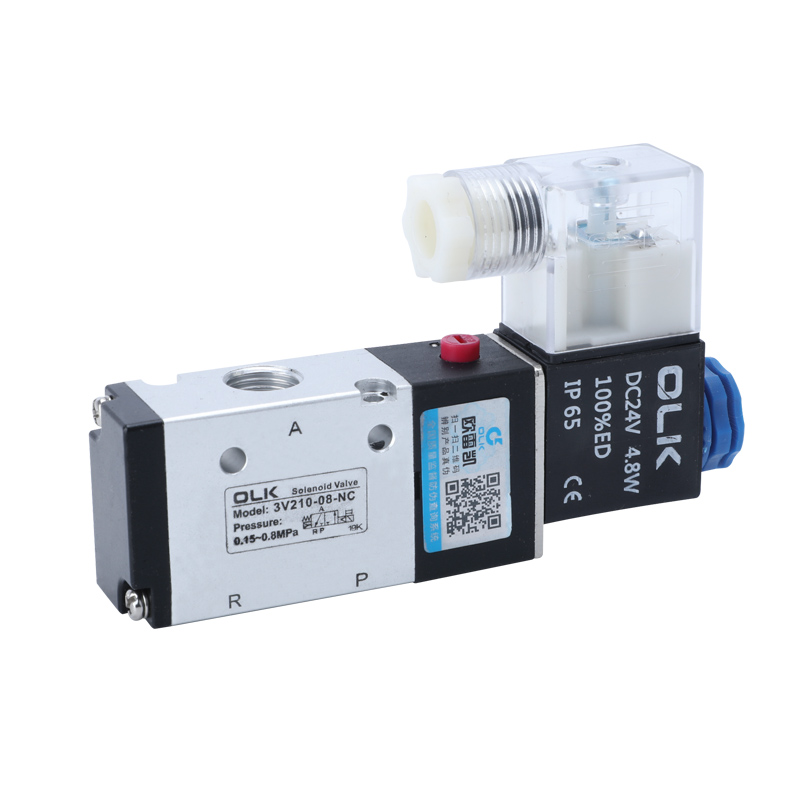

3V210-08 |
ไอดี=ทางออก=G1/4 |
-20~70 |
5 ครั้ง/วินาที |
16.0(0.89) |
กระแสสลับ: 6VA กระแสตรง: 4.8W |
|
3V220-08 |
ไอดี=ทางออก=G1/4 |
-20~70 |
5 ครั้ง/วินาที |
16.0(0.89) |
กระแสสลับ: 6VA กระแสตรง: 4.8W |
|
3V310-08 |
ไอดี=ทางออก=G1/4 |
-20~70 |
5 ครั้ง/วินาที |
25.0(1.39) |
กระแสสลับ: 6VA กระแสตรง: 4.8W |
|
3V320-08 |
ไอดี=ทางออก=G1/4 |
-20~70 |
5 ครั้ง/วินาที |
25.0(1.39) |
กระแสสลับ: 6VA กระแสตรง: 4.8W |
|
3V310-10 |
ไอดี=ทางออก=G3/8 |
-20~70 |
5 ครั้ง/วินาที |
30.0(1.67) |
กระแสสลับ: 6VA กระแสตรง: 4.8W |
|
3V320-10 |
ไอดี=ทางออก=G3/8 |
-20~70 |
5 ครั้ง/วินาที |
30.0(1.67) |
กระแสสลับ: 6VA กระแสตรง: 4.8W |
|
3V410-15 |
ไอดี=ทางออก=G1/2 |
-5~60 |
3 ครั้ง/วินาที |
50.0(2.79) |
กระแสสลับ: 6VA กระแสตรง: 4.8W |
|
3V420-15 |
ไอดี=ทางออก=G1/2 |
-5~60 |
3 ครั้ง/วินาที |
50.0(2.79) |
กระแสสลับ: 6VA กระแสตรง: 4.8W |
