NBR, VITON, EPDM หรือ PTFE? วิธีการเลือกวัสดุซีลที่เหมาะสมสำหรับโซลินอยด์วาล์วของคุณ

คุณเคยประสบปัญหาเหล่านี้กับระบบนิวแมติกของคุณหรือไม่?

วาล์วเริ่มมีอากาศรั่วหลังจากผ่านไปเพียงไม่กี่สัปดาห์

ซีลยางจะพองตัวและติดอยู่

วาล์วจะล้มเหลวทันทีเมื่อจัดการกับของเหลวที่มีอุณหภูมิสูง

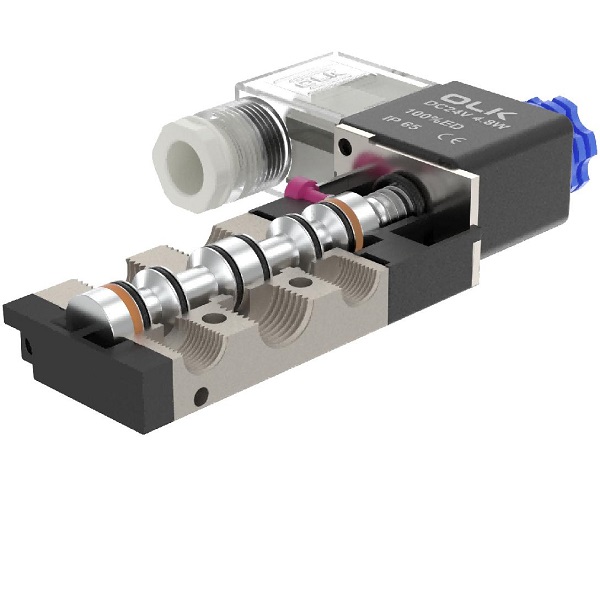

ใน 90% ของกรณี คุณภาพของวาล์วดี แต่วัสดุซีลไม่ถูกต้อง ซีลคือ "หัวใจ" ของโซลินอยด์วาล์ว การเลือกวัสดุที่เหมาะสมสามารถยืดอายุการใช้งานอุปกรณ์ของคุณได้หลายล้านรอบ

ที่ OLK นิวแมติก เรามีวัสดุปิดผนึกห้าประเภทหลักเพื่อให้ตรงกับสถานการณ์ทางอุตสาหกรรมที่แตกต่างกัน นี่คือคำแนะนำง่ายๆ ในการเลือกสิ่งที่ถูกต้อง

1. NBR (ยางไนไตรล์บิวทาไดอีน) – ตัวเลือกที่ดีที่สุดสำหรับระบบอากาศ

เหมาะสำหรับ: อากาศอัดมาตรฐาน, ก๊าซเป็นกลาง, น้ำมันแร่

·อุณหภูมิ: -20°C ถึง 80°C

·คุ้มค่า

เอ็นบีอาร์ เป็นวัสดุที่พบได้บ่อยที่สุดในอุตสาหกรรมนิวแมติกและระบบอัตโนมัติในโรงงาน มีความทนทานต่อน้ำมันและการสึกหรอได้ดีเยี่ยม เนื่องจากระบบอัดอากาศส่วนใหญ่มีละอองน้ำมันหล่อลื่นจำนวนเล็กน้อย NBR จึงเป็นโซลูชันมาตรฐานที่สมบูรณ์แบบ

คำแนะนำ OLK:

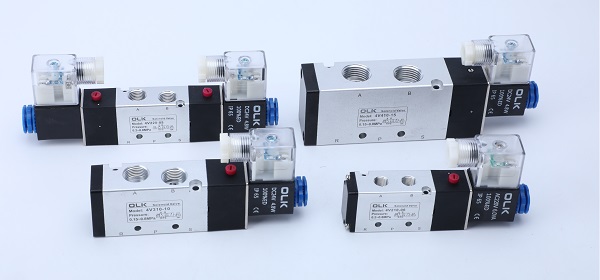

สำหรับอุปกรณ์ระบบอัตโนมัติทั่วไปมาตรฐานของเราโซลินอยด์วาล์วซีรีส์ 4V110/ 4v210 / 4v310และโซลินอยด์วาล์ว ซีรีส์ 3Vมาพร้อมซีล NBR นำเข้าคุณภาพสูง ให้ประสิทธิภาพที่มั่นคงและมีวงจรชีวิตที่ยาวนานในราคาที่คุ้มค่า

2.HNBR  --สำหรับอากาศที่มีอุณหภูมิสูงและระบบที่อุดมด้วยน้ำมัน

เหมาะสำหรับ:ระบบลมไอน้ำมัน เครื่องจักรอุตสาหกรรมความถี่สูง

·อุณหภูมิ: -20°C ถึง 80°C

3. FKM / Viton (ยางฟลูออโร) – ทนต่ออุณหภูมิสูงและทนต่อสารเคมี

เหมาะสำหรับ: อุณหภูมิสูง สารเคมี ของเหลวที่มีฤทธิ์กัดกร่อน และระบบสุญญากาศ

·อุณหภูมิ: -20°C ถึง 180°C

·ต้นทุนสูง

หากสภาพแวดล้อมการทำงานของคุณร้อนมาก (เช่น ใกล้เครื่องฉีดพลาสติกหรือเครื่องยนต์) ซีล NBR มาตรฐานจะแข็งตัวและแตกร้าว คุณต้องอัปเกรดเป็น FKM มีค่าใช้จ่ายสูงกว่าแต่ก็ทนทานต่อความร้อนสูงและสารเคมีรุนแรงได้อย่างมีประสิทธิภาพ

คำแนะนำ OLK:

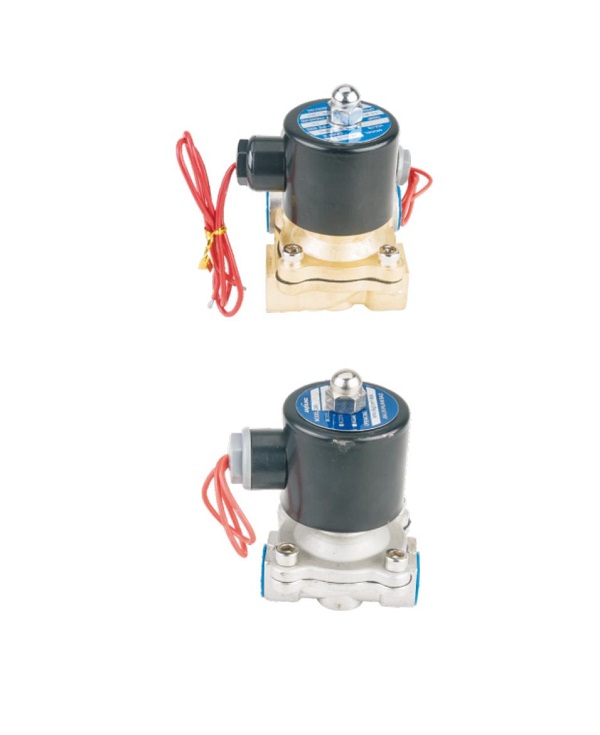

หากคุณต้องการวาล์วสำหรับการใช้งานที่อุณหภูมิสูง โปรดติดต่อทีมงานของเราเพื่อปรับแต่งวาล์วของคุณโซลินอยด์วาล์ว 2W ซีรี่ส์พร้อมซีล เอฟเคเอ็ม

4. EPDM (เอทิลีนโพรพิลีน) – ผู้เชี่ยวชาญด้านน้ำร้อนและไอน้ำ

เหมาะสำหรับ: น้ำร้อน, ไอน้ำแรงดันต่ำ, คีโตน

·อุณหภูมิ: -40°C ถึง 130°C

·ไม่เหมาะกับน้ำมัน

·ดีต่อกรดอ่อนและด่าง

อีพีดีเอ็ม เป็นเลิศสำหรับระบบน้ำ อย่างไรก็ตาม มันมีจุดอ่อนร้ายแรง: เข้ากันไม่ได้กับน้ำมัน หากเครื่องอัดอากาศของคุณนำน้ำมันเข้าสู่ระบบ ซีล EPDM จะบวมและทำงานล้มเหลว ดังนั้นเราจึงไม่ค่อยใช้ EPDM กับกระบอกสูบนิวแมติกมาตรฐาน แต่เหมาะสำหรับท่อส่งน้ำ

5. PTFE (เทฟลอน) – ดีที่สุดสำหรับสารเคมีที่มีฤทธิ์กัดกร่อน

เหมาะสำหรับ: ไอน้ำอุณหภูมิสูง, สารเคมีที่มีฤทธิ์รุนแรง

·อุณหภูมิ: -200°C ถึง 260°C

·ทนต่อการกัดกร่อนได้ดีเยี่ยม

คำแนะนำ OLK:

สำหรับท่อควบคุมไอน้ำ (อุตสาหกรรมสิ่งทอหรือการฆ่าเชื้อ) วาล์วบ่าแบบนิวแมติกของเราและโซลินอยด์วาล์วไอน้ำ ซีรีส์ 2Lใช้ซีล PTFE เพื่อให้มั่นใจในความน่าเชื่อถือภายใต้สภาวะที่รุนแรง

6. การปิดผนึกด้วยโลหะ - สำหรับอุณหภูมิสูงและแรงดันสูงมาก

เหมาะสำหรับ: อากาศแรงดันสูง, เครื่องจักรโรงหล่อ

· อุณหภูมิ: สูงถึง 350°C

คู่มือการเลือกฉบับย่อ

วิธีการเลือกวัสดุซีลที่เหมาะสม--การเลือกซีลที่เหมาะสมจะช่วยประหยัดเงินและเวลาในการบำรุงรักษา

ต้องการวาล์วมาตรฐานสำหรับกระบอกลมหรือไม่? ติด NBR ครับ

การจัดการของเหลวร้อนหรือสารเคมี? อัปเกรดเป็น เอฟเคเอ็ม

สำหรับสารเคมีที่มีฤทธิ์กัดกร่อน? เลือก PTFE ครับ

สำหรับไอน้ำแรงสูงและแรงดันสูง? ซีลโลหะ

ยังไม่แน่ใจว่าจะเลือกอันไหน?

ติดต่อ OLK นิวแมติก ได้แล้ววันนี้ วิศวกรของเราจะช่วยคุณเลือกวาล์วที่สมบูรณ์แบบสำหรับโครงการของคุณ

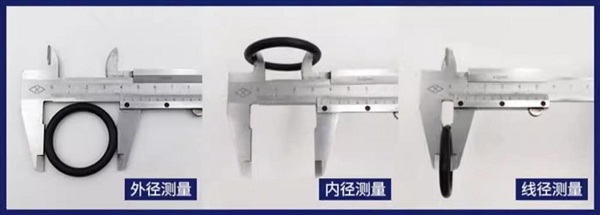

วิธีวัดการปิดผนึก?

ข้อมูลจำเพาะ:เส้นผ่านศูนย์กลางภายนอก * เส้นผ่านศูนย์กลางภายใน * หน้าตัด (หน่วย: มม.)

กฎข้อกำหนด:เส้นผ่านศูนย์กลางภายนอก = เส้นผ่านศูนย์กลางภายใน + 2 × หน้าตัด (หน่วย: มม.)

กฎพื้นฐานสำหรับโอริง:เส้นผ่านศูนย์กลางภายนอก × หน้าตัด (เส้นผ่านศูนย์กลางหน้าตัด)

สำหรับปะเก็นซีล:เส้นผ่านศูนย์กลางภายนอก × เส้นผ่านศูนย์กลางรูใน × ความหนา (หยาบ/ละเอียด หน่วย: มม.)

วิธีจัดการกับซีลที่เสียหาย？

แม้ว่าเราจะเลือกวัสดุซีลที่ถูกต้อง แต่ซีลก็อาจได้รับความเสียหายระหว่างการใช้งานจริง

ในการแพทย์แผนจีน แพทย์ใช้ “มอง ฟัง ถาม และรู้สึก” เพื่อค้นหาสาเหตุของการเจ็บป่วย

ในทำนองเดียวกัน ในระบบนิวแมติก เรายังสามารถวินิจฉัยความล้มเหลวของซีลได้ด้วยการปฏิบัติตามสามขั้นตอน:

สังเกตปรากฏการณ์ความล้มเหลว   →   วิเคราะห์สาเหตุที่แท้จริง  →    ใช้แนวทางแก้ไขที่ถูกต้อง

ตารางด้านล่างอธิบายความล้มเหลวของซีลที่พบบ่อยที่สุดในระบบนิวแมติก สาเหตุที่เป็นไปได้ และแนวทางปฏิบัติที่แนะนำในการแก้ปัญหา

ซึ่งจะช่วยให้ผู้ใช้ระบุปัญหาได้อย่างรวดเร็วและเลือกมาตรการแก้ไขที่เหมาะสมเพื่อให้วาล์วทำงานอย่างปลอดภัยและมีประสิทธิภาพ
