โดยทั่วไปแล้วท่อพียูติดตั้งบนเครื่องอัดอากาศเพื่อการขนส่งก๊าซ ในด้านการใช้งานแล้ว มันสามารถขนส่งน้ำและของเหลวอื่นๆ ได้ด้วย แต่ความต้านทานการกัดกร่อนของท่อ PU นั้นไม่ได้แข็งแกร่งเป็นพิเศษ
อุปกรณ์ที่มีจำหน่าย: อุปกรณ์เกี่ยวกับลม, เครื่องอัดอากาศ, เครื่องมือเกี่ยวกับลม, ปั๊มลม, กระบอกลม, เครื่องตัด, อุปกรณ์พ่น, อุปกรณ์เชื่อม, หุ่นยนต์อุตสาหกรรม, เครื่องบรรจุภัณฑ์, อุปกรณ์ควบคุมสิ่งแวดล้อม, เครื่องทำความชื้น, อุปกรณ์กำจัดฝุ่น, ระบบระบายอากาศ, ระบบสเปรย์, อุปกรณ์ทำความเย็น อุปกรณ์ห้องปฏิบัติการและอุปกรณ์ทางการแพทย์: เครื่องมือในห้องปฏิบัติการ เครื่องวิเคราะห์ อุปกรณ์ก๊าซทางการแพทย์ เครื่องเก็บตัวอย่างอากาศ ยานพาหนะและเครื่องจักร: อุปกรณ์บำรุงรักษายานยนต์ ระบบกันสะเทือนแบบนิวแมติก เครื่องจักรกลการเกษตร อุปกรณ์การผลิตอัตโนมัติ: สายการประกอบ ระบบสายพานลำเลียง อุปกรณ์ทดสอบ อุปกรณ์อื่นๆ: เครื่องบรรจุเครื่องดื่ม อุปกรณ์แปรรูปอาหาร เครื่องสูบลมแบบบอลลูน อุปกรณ์พ่นทราย
ท่อลม PU ใช้กันอย่างแพร่หลายในอุปกรณ์อัตโนมัติ
| PU (ท่อโพลียูรีเทน) | PA (ท่อไนลอน) | PE (ท่อโพลีเอทิลีน) | ท่อยาง | ท่อเสริมแบบถัก | ท่อที่มีความยืดหยุ่นสูง | ท่อพียูแบน | |
| คุณสมบัติ: | ท่อลมที่นิยมใช้กันมากที่สุด มีความยืดหยุ่นสูง ผิวเรียบดี ความต้านทานภายในต่ำ | มีความแข็งสูง มีความแข็งแรงสูง สามารถรักษารูปร่างได้ | วัสดุอ่อนนุ่ม กึ่งโปร่งใส ต้นทุนต่ำ | ผลิตจากยางธรรมชาติหรือยางสังเคราะห์และเสริมด้วยชั้นถัก | ท่อ PU หรือไนลอนที่มีชั้นเสริมแรงแบบถักภายนอกเป็นโพลีเอสเตอร์ เส้นใยอะรามิด หรือลวดสแตนเลส ให้ความต้านทานต่อแรงกดและความแข็งแรงทางกลที่ดีขึ้น | การใช้วัสดุและกระบวนการพิเศษทำให้มีความยืดหยุ่นสูงกว่าท่อ PU ทั่วไปมาก | ตัวท่อมีลักษณะแบนและสามารถต่อท่อหลายท่อแบบขนานได้ |
| ข้อได้เปรียบ | มีความยืดหยุ่นดี ทนต่อการสึกหรอ ทนต่อแรงบิด น้ำหนักเบา ม้วนและติดตั้งง่าย | ทนแรงดันสูง ทนอุณหภูมิสูง (สูงถึง 110 ° C) ทนน้ำมันและสารเคมีได้ดีเยี่ยม และไม่ออกซิไดซ์ง่าย | ราคาถูก ทนอุณหภูมิต่ำได้ดี ทนต่อการกัดกร่อน (กรด ด่าง) | ยืดหยุ่นได้ดีเยี่ยม ดูดซับแรงสั่นสะเทือน และทนทานต่อสภาพอากาศได้ดี | ต้านทานแรงดันสูงมาก (สูงกว่าท่อธรรมดาหลายเท่า) ป้องกันการขยายตัว และประสิทธิภาพพัลส์ที่ดี | นุ่มมาก มีรัศมีการโค้งงอเล็กมาก ทนต่อความล้าจากการดัดงอซ้ำๆ และไม่หักนอตง่าย | ประหยัดพื้นที่ เรียบร้อยและสวยงาม ง่ายต่อการจัดการแหล่งอากาศหลายแหล่ง และป้องกันการพันกัน |
| ข้อเสีย | ประสิทธิภาพการต้านทานอุณหภูมิสูงเป็นค่าเฉลี่ย (ปกติ -10 ° C~+60 ° C) และความต้านทานต่อน้ำมันและสารเคมีไม่ดีเท่าท่อไนลอน | ความยืดหยุ่นต่ำ เปราะง่ายที่อุณหภูมิต่ำ และต้องใช้พื้นที่ขนาดใหญ่ในการติดตั้งการดัดงอ | ทนต่อแรงดันต่ำ ไม่ทนต่ออุณหภูมิสูง มีแนวโน้มที่จะเสื่อมสภาพ และความต้านทานต่อการสึกหรอต่ำ | ท่อพลาสติกมีขนาดใหญ่เทอะทะมาก โดยมีความต้านทานผนังด้านในสูงและเสื่อมสภาพง่าย โดยค่อยๆ เข้ามาแทนที่ระบบนิวแมติกส์สมัยใหม่ | ความยืดหยุ่นลดลง รัศมีการโค้งงอเพิ่มขึ้น และราคาจะแพงขึ้น | โดยปกติราคาจะสูงกว่าและความต้านทานแรงดันอาจต่ำกว่าท่อธรรมดาที่มีสเปคเดียวกันเล็กน้อย | ทิศทางการดัดมีจำกัด (งอได้เฉพาะแนวราบเท่านั้น) และราคาค่อนข้างสูง |
| การใช้งานทั่วไป: | ความเป็นสากลที่แข็งแกร่งที่สุด เหมาะสำหรับการเชื่อมต่ออุปกรณ์นิวแมติกส่วนใหญ่ โดยเฉพาะอย่างยิ่งในสถานการณ์ที่ต้องมีการเคลื่อนไหวและการโค้งงอบ่อยครั้ง เช่น แขนหุ่นยนต์และอุปกรณ์เคลื่อนที่ | การติดตั้งแบบตายตัวที่ต้องการความต้านทานต่อน้ำมันและอุณหภูมิ เช่น ท่อใกล้กับเครื่องมือกล การผลิตยานยนต์ และอุปกรณ์ที่มีอุณหภูมิสูง | เหมาะสำหรับการเชื่อมต่อเส้นทางก๊าซชั่วคราวที่มีแรงดันต่ำ หรือสำหรับพื้นที่ที่ไม่สำคัญ เช่น น้ำและการชลประทานทางการเกษตร ไม่ค่อยใช้กันในวงจรนิวแมติกส์สำหรับวงจรหลัก | ส่วนใหญ่ใช้สำหรับเครื่องจักรกลหนัก เครื่องจักรก่อสร้าง และโอกาสที่ต้องการความยืดหยุ่นและต้านทานการสั่นสะเทือนสูง | ใช้ในระบบนิวแมติกแรงดันสูง ช่องจ่ายลม ท่อจ่ายก๊าซหลักทางไกล และสถานการณ์ที่มีการสร้างพัลส์แรงดันบ่อยครั้ง | โซ่ลาก (โซ่ถัง) ภายในตัวหุ่นยนต์ซึ่งผ่านการเคลื่อนไหวแบบลูกสูบความถี่สูง และอุปกรณ์ที่ต้องการความยืดหยุ่นสูงมาก | สรุปเส้นทางก๊าซสำหรับอุปกรณ์ที่มีส่วนประกอบการดำเนินการหลายอย่าง เช่น การวางท่อแบบรวมศูนย์จากเวิร์กสเตชัน เกาะวาล์ว ไปจนถึงแอคชูเอเตอร์ |

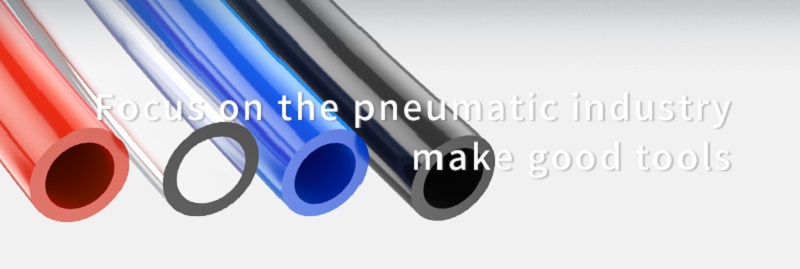

ท่อโพลียูรีเทน (PU) มีทั้งหมด 4 สี ได้แก่ น้ำเงิน ใส แดง และน้ำเงิน สะดวกสำหรับเราในการแยกแยะและเชื่อมต่อท่อทำงานในอุปกรณ์เกี่ยวกับลม โดยเฉพาะจะขึ้นอยู่กับข้อกำหนดมาตรฐานของแต่ละบริษัท ตัวอย่างเช่น บางบริษัทต้องการท่อโปร่งใสสำหรับสุญญากาศ หลอดสีน้ำเงินสำหรับช่องอากาศเข้า และท่อสีส้มสำหรับช่องลมออก เพื่อแยกแยะความแตกต่างของท่อต่างๆ และอำนวยความสะดวกในการแก้ไขปัญหาและกำหนดตำแหน่งอย่างรวดเร็วระหว่างการบำรุงรักษาวงจรอากาศ
ประการแรกเราทราบดีว่าขนาดของท่อลม PU สามารถกำหนดอัตราการไหลได้ ยิ่งท่อนิวแมติกมีขนาดใหญ่เท่าใด ความสามารถในการไหลก็จะยิ่งมากขึ้นเท่านั้น ซึ่งจะส่งผลต่อความเร็วการทำงานของกระบอกลมด้วย

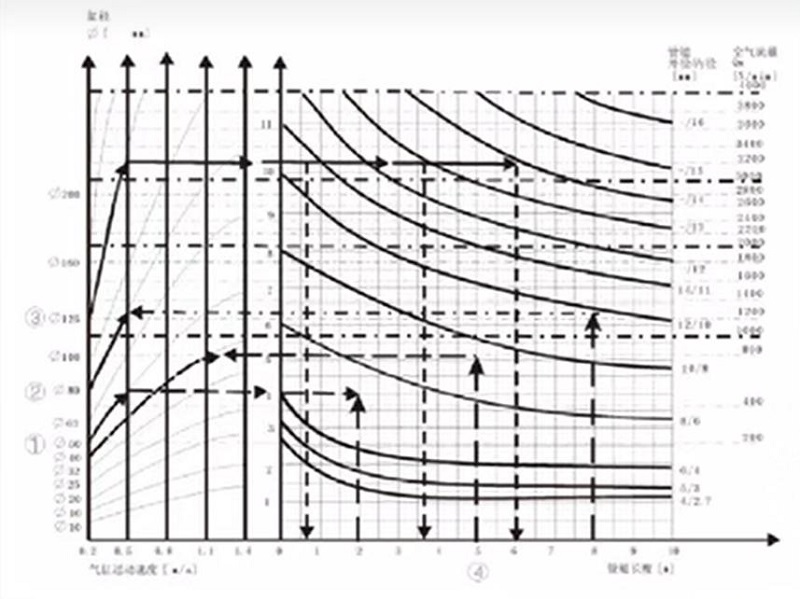

พูดอย่างเคร่งครัด เมื่อทำการเลือก เราจำเป็นต้องรวมพารามิเตอร์ เช่น ระยะชัก จำนวนรอบต่อนาที เส้นผ่านศูนย์กลางกระบอกสูบ ฯลฯ เพื่อการคำนวณ อย่างไรก็ตาม จากประสบการณ์ที่เกี่ยวข้อง แนะนำให้ใช้ข้อกำหนดเฉพาะที่แตกต่างกันของกระบอกสูบกับข้อกำหนดเฉพาะของท่ออากาศ
| ขนาดกระบอกสูบลม (มม.) | ขนาดท่อ (มม.) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. ท่อหลักสำหรับการทำงานของวาล์วสามารถเลือกท่อที่ใหญ่กว่าเล็กน้อยได้ (ซึ่งจะไม่ส่งผลให้มีการใช้อากาศเพิ่มเติม ดังนั้นจึงไม่มีค่าใช้จ่ายเพิ่มเติมเกิดขึ้นระหว่างการทำงาน)
2. อย่างไรก็ตาม ควรปรับท่อระหว่างวาล์วและกระบอกสูบให้เหมาะสมตามหลักการต่อไปนี้ หากเส้นผ่านศูนย์กลางของท่อเล็กเกินไป ท่อจะเค้น ซึ่งจะจำกัดความเร็วของกระบอกสูบ อย่างไรก็ตาม เส้นผ่านศูนย์กลางของท่อที่มากเกินไปอาจทำให้เกิดการชะงักได้ ซึ่งส่งผลให้การใช้อากาศและเวลาในการเติมเพิ่มขึ้น
3. จำเป็นต้องพิจารณารัศมีการโค้งงอ และการตรวจสอบรัศมีการโค้งงอเมื่อใช้โซ่ลากเป็นสิ่งสำคัญมาก
โดยทั่วไปท่อ PU จะมีแรงดันใช้งานประมาณ 10 กก./ซม.² ที่อุณหภูมิห้อง แม้ว่าอาจแตกต่างกันไปขึ้นอยู่กับขนาดและรุ่น สำหรับการใช้งานที่มีแรงดันสูง ท่อถัก PU เสริมแรงเป็นตัวเลือกที่ดีกว่า สร้างขึ้นด้วยการออกแบบสามชั้น ได้แก่ PU ด้านนอก เสริมใยโพลีเอสเตอร์แบบถักตรงกลาง และ PU ด้านใน ช่วยเพิ่มความทนทานต่อแรงกดและความทนทาน นอกจากนี้ท่อพียูชนิดนี้ยังเหมาะสำหรับการถ่ายเททั้งอากาศและน้ำอีกด้วย
หลักการเลือก: แรงดันระเบิด≥ 3 ×แรงดันใช้งาน
ความยืดหยุ่นของท่อ PU มีบทบาทสำคัญในพื้นที่การติดตั้งและการเคลื่อนย้ายอุปกรณ์ โดยเฉพาะอย่างยิ่งเมื่อใช้ท่อ PU ที่มีขนาดแตกต่างกัน เช่น 6 มม. และ 8 มม. เส้นผ่านศูนย์กลางที่เล็กกว่า เช่น ท่อ PU ขนาด 6 มม. มีรัศมีการโค้งงอที่แคบกว่า ทำให้เหมาะสำหรับการติดตั้งขนาดกะทัดรัด เช่น แผงควบคุม หรือระบบอัตโนมัติขนาดเล็กที่มีพื้นที่จำกัด ในทางตรงกันข้าม ท่อ PU ขนาด 8 มม. ให้ความสามารถในการไหลเวียนของอากาศที่สูงกว่า และมักใช้ในการใช้งานต่างๆ เช่น เครื่องมือเกี่ยวกับลมหรือเครื่องจักรขนาดใหญ่ ซึ่งต้องการทั้งความยืดหยุ่นและประสิทธิภาพการไหล ในระบบไดนามิก เช่น แขนหุ่นยนต์หรือเครื่องจักรบรรจุภัณฑ์ ท่อโพลียูรีเทนคุณภาพสูงช่วยให้มั่นใจถึงการเคลื่อนไหวที่ราบรื่นโดยไม่หักงอ เพิ่มประสิทธิภาพและยืดอายุการใช้งาน การเลือกขนาดที่เหมาะสมจะส่งผลโดยตรงต่อประสิทธิภาพของระบบและประสิทธิภาพการติดตั้ง

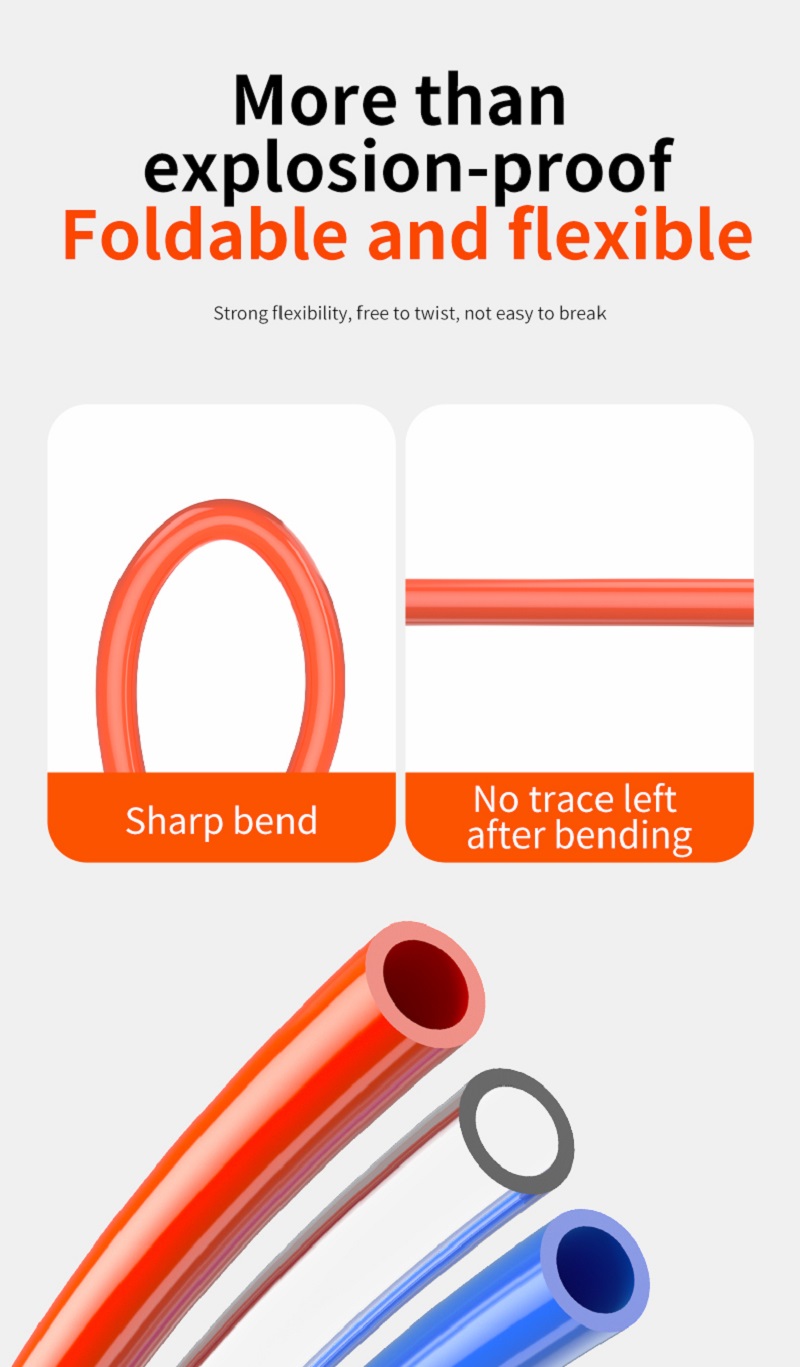

นุ่มกว่า ทนทานต่อการโค้งงอ สามารถเด้งกลับเร็วหลังการดัด แนวโน้มการอุดตันน้อยลงระหว่างการโค้งงอ พิเศษสำหรับระบบอัตโนมัติ การกำหนดเส้นทางอุปกรณ์โดยไม่ติดขัด
ความแข็งของท่อ PU มักจะอยู่ระหว่าง 60A ถึง 95A ขึ้นอยู่กับสูตรวัสดุและการใช้งาน 60เอท่อพียูมีความนุ่ม โค้งงอง่าย เหมาะสำหรับฉากที่ต้องเคลื่อนไหวบ่อยครั้ง ท่อ PU 95A มีความแข็งกว่าและเหมาะสำหรับสถานการณ์ที่ต้องใช้แรงดันสูงหรือการยึดเป็นเวลานาน เมื่อเลือกจำเป็นต้องสร้างสมดุลระหว่างความยืดหยุ่นและความแข็งแกร่งตามความต้องการที่แท้จริง
1. อัตราส่วนวัสดุ: อัตราส่วนของส่วนที่อ่อนและแข็งในโพลียูรีเทนส่งผลโดยตรงต่อความแข็ง และการปรับอัตราส่วนสามารถเปลี่ยนลักษณะของท่อได้
②. สารเติมแต่ง: การเติมสารตัวเติมหรือพลาสติไซเซอร์บางชนิดสามารถเปลี่ยนความแข็งได้อย่างมาก เช่น การเติมซิลิกา ซึ่งสามารถเพิ่มความแข็งแกร่งได้
๓. กระบวนการผลิต: พารามิเตอร์กระบวนการ เช่น อุณหภูมิการอัดขึ้นรูปและอัตราการเย็นตัวอาจมีผลกระทบเล็กน้อยต่อความแข็งขั้นสุดท้าย
·การใช้งานแบบไดนามิก: ในสถานการณ์ที่มีการโค้งงอบ่อยครั้ง (เช่น การจ่ายแก๊สที่แขนกล) ขอแนะนำให้เลือกท่อขนาดตั้งแต่ 60A ถึง 75A เพื่อหลีกเลี่ยงการแตกร้าวเมื่อยล้า
·สภาพแวดล้อมแรงดันสูง: ขอแนะนำให้ใช้ท่อแข็งที่มีขนาด 85A ขึ้นไปเมื่อขนส่งของไหลแรงดันสูงเพื่อให้แน่ใจว่ามีกำลังรับแรงอัด
ข้อกำหนดด้านความต้านทานต่อการสึกหรอ: ในสถานการณ์ที่มีการลากหรือเสียดสีบนพื้น ความแข็งที่สมดุลที่ประมาณ 80A จะเหมาะสมกว่า
1. ตรวจสอบความแข็งและระบุ 85-95A ในฤดูร้อน ความแข็งของ 98A จะไม่อ่อนตัวลงได้ง่ายที่อุณหภูมิสูง 95A มีความแข็งในฤดูหนาว ไม่แข็งตัวง่ายในฤดูหนาว อ่อนเกินไปก็โกรธง่าย แข็งเกินไปและมีแนวโน้มที่จะแตกร้าว
②. บีบผนังท่อให้เท่ากันโดยไม่มีฟองอากาศ หากมีผมกลวงหรือเว้าเมื่อหยิกถือว่ามีตำหนิ
๓. ตรวจสอบความยืดหยุ่น หลังจากงอ 90 องศา จะดีดตัวกลับภายในไม่กี่วินาที หากเด้งช้าและมีรอยยับเหลืออยู่ก็ไม่ควรใช้
④. ตรวจสอบเส้นผ่านศูนย์กลางรูในและเลือกข้อมูลจำเพาะที่เกี่ยวข้องตามแรงดันของอุปกรณ์ หากเส้นผ่านศูนย์กลางภายในไม่ถูกต้องจะส่งผลต่อกำลัง
อากาศอัดจากคอมเพรสเซอร์มีอุณหภูมิสูง การใช้งานระยะสั้นเป็นเรื่องปกติ แต่การใช้งานในระยะยาวอาจทำให้ท่อบวมหรือแตกได้ แนะนำให้ใช้กับถังลม คูลเลอร์ และตัวกรองอากาศ
ในโรงงาน ท่อ PU มักจะขด ลาก และอาจสัมผัสกับของเหลวที่มีฤทธิ์กัดกร่อน ปัจจัยเหล่านี้อาจทำให้พื้นผิวท่อเสียหาย เร่งอายุ และทำให้อายุการใช้งานสั้นลง เปลี่ยนท่อตามกำหนดเวลาหรือใช้ท่อ PU ถักแรงดันสูง OLK
การพ่นสีเกี่ยวข้องกับอุณหภูมิสูง สีที่มีฤทธิ์กัดกร่อน และการดึงท่อภายใต้ความกดดัน ซึ่งอาจนำไปสู่การระเบิดได้ ปฏิบัติตามแผนภูมิความดัน-อุณหภูมิของท่อ รักษาแรงดันให้อยู่ในขีดจำกัดที่ปลอดภัย และพิจารณาใช้สายถักแรงดันสูง OLKท่อพียู.
สามารถเชื่อมต่อการเชื่อมต่อแบบตรง โค้ง และทีออฟปกติได้ทั้งหมด
ใช่ สีของท่อนิวแมติกส์และเครื่องหมายบนท่อสามารถปรับแต่งได้
