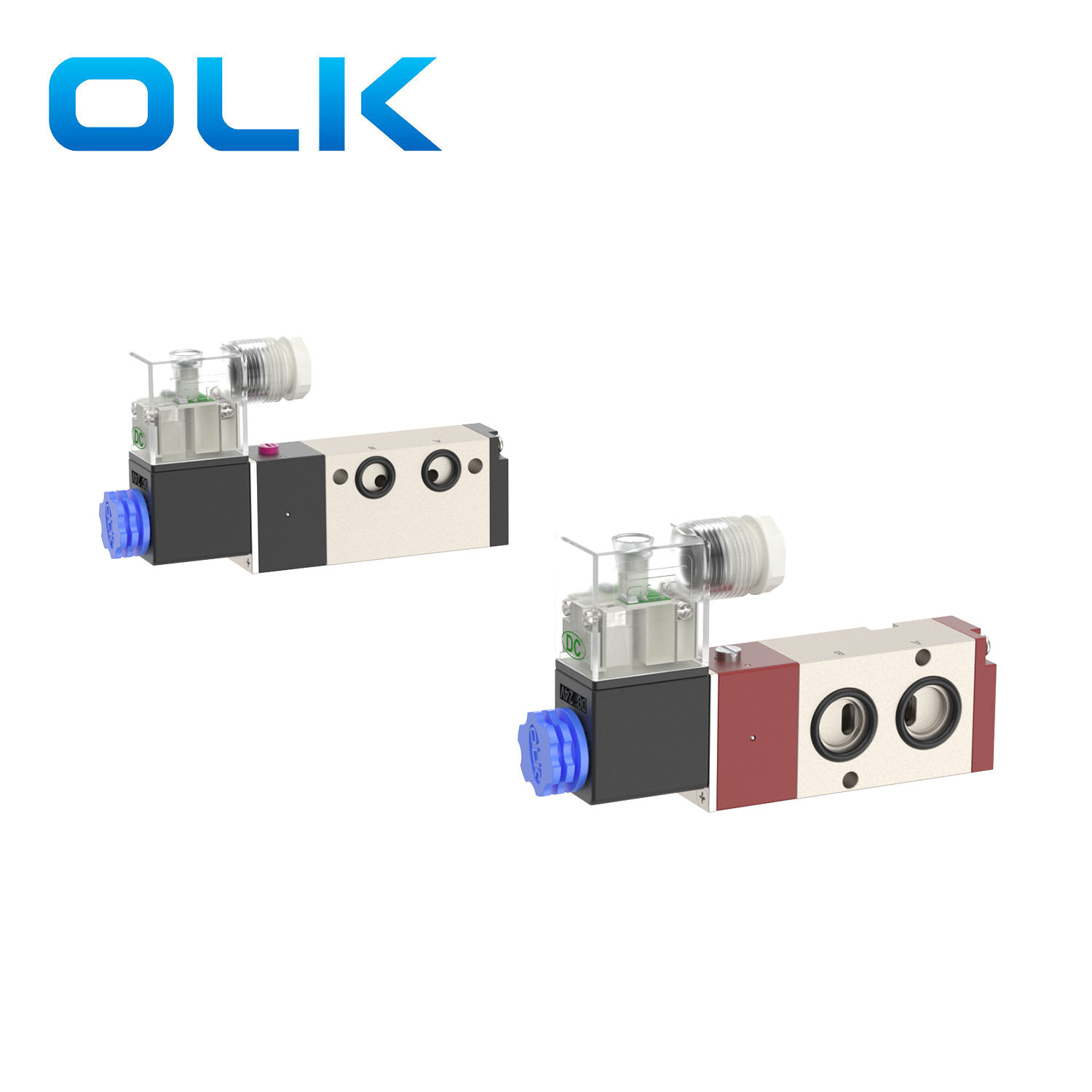

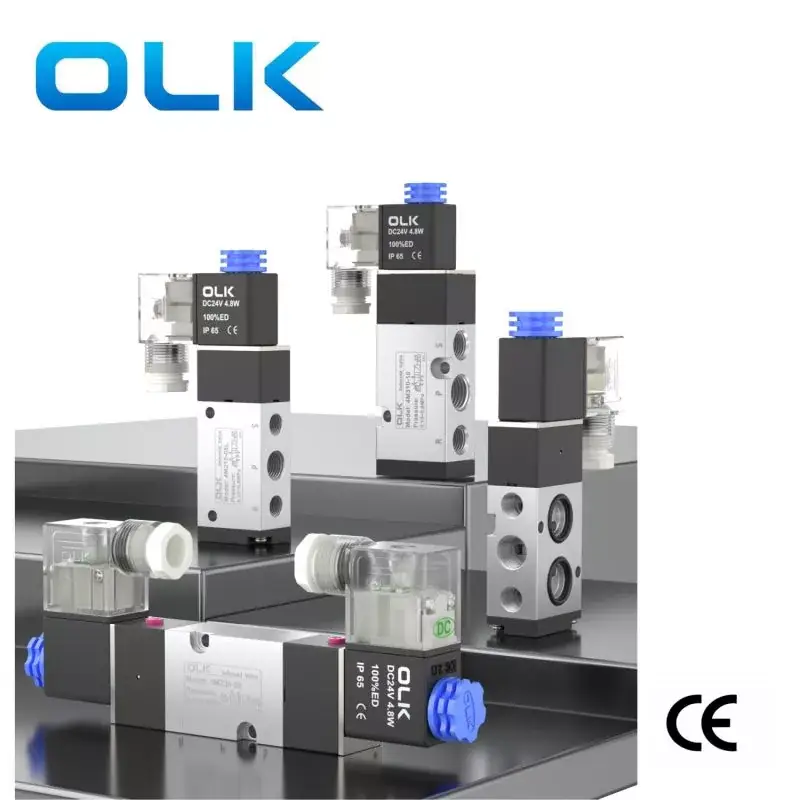

4M ซีรีส์โซลินอยด์วาล์ว 5 ทาง

Model:4M210-08

Olk เป็นหนึ่งในผู้ผลิตและซัพพลายเออร์โซลินอยด์วาล์วนิวเมติกที่มีชื่อเสียงของจีน โรงงานของเรามีความเชี่ยวชาญในการผลิตวาล์ว 4M นามูร์ 5 ทาง ยินดีต้อนรับสู่การซื้อ Solenoid Valve 4m Series 5 ทางจาก Olk ทุกคำขอจากลูกค้าจะได้รับการตอบกลับภายใน 24 ชั่วโมง

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

Ouleikai (OLK) 4M ซีรีส์ของการขายแบบสองตำแหน่งโซลินอยด์วาล์วทิศทางสองทิศทางของวาล์วใช้งานการควบคุมที่ดำเนินการโดยนักบินซึ่งมีความเร็วในการตอบสนองที่รวดเร็วและการทำงานที่เชื่อถือได้เหมาะสำหรับการควบคุมกระบอกสูบที่ออกฤทธิ์สองครั้ง ขดลวดมาพร้อมกับโลโก้ ED ทำให้สามารถใช้พลังงานอย่างต่อเนื่องเป็นระยะเวลานาน วาล์วโซลินอยด์สองตำแหน่งหัวคู่มีฟังก์ชั่นหน่วยความจำ ร่างกายวาล์วหนาผ่านการออกซิเดชั่นอย่างหนักเพื่อเพิ่มความแข็งของพื้นผิว ก่อนการใช้งานโปรดตรวจสอบวาล์วและไปป์ไลน์เพื่อให้แน่ใจว่าไม่สมบูรณ์และปราศจากการรั่วไหลเพื่อหลีกเลี่ยงการทำงานปกติของวาล์ว

วาล์วทิศทางโซลินอยด์ 4M Namur เป็นตัวแปรของวาล์วโซลินอยด์ 4V ที่มีหลักการทำงานเช่นเดียวกับ 4V ตามข้อกำหนดการติดตั้งที่แตกต่างกัน 4M Solenoid Valve 5 Way ได้ปรับเปลี่ยนอินเทอร์เฟซและขนาดรูยึดบางอย่าง บริษัท นิวเมติก Ouleikai (OLK) นำเสนอข้อกำหนดและรูปแบบที่หลากหลายเพื่อตอบสนองความต้องการของลูกค้าที่แตกต่างกันให้บริการที่ปรับแต่งได้

Ouleikai มีความเร็วในการตอบสนองอย่างรวดเร็ว 4m Namur Valve 5 Way Chemate คุณสมบัติผลิตภัณฑ์ผลิตภัณฑ์

คุณสมบัติของผลิตภัณฑ์:

1. โครงสร้างที่ดำเนินการโดยนักบินภายใน

2. โครงสร้างประเภทลูกสูบมีการปิดผนึกที่ยอดเยี่ยมและปฏิกิริยาตอบสนอง

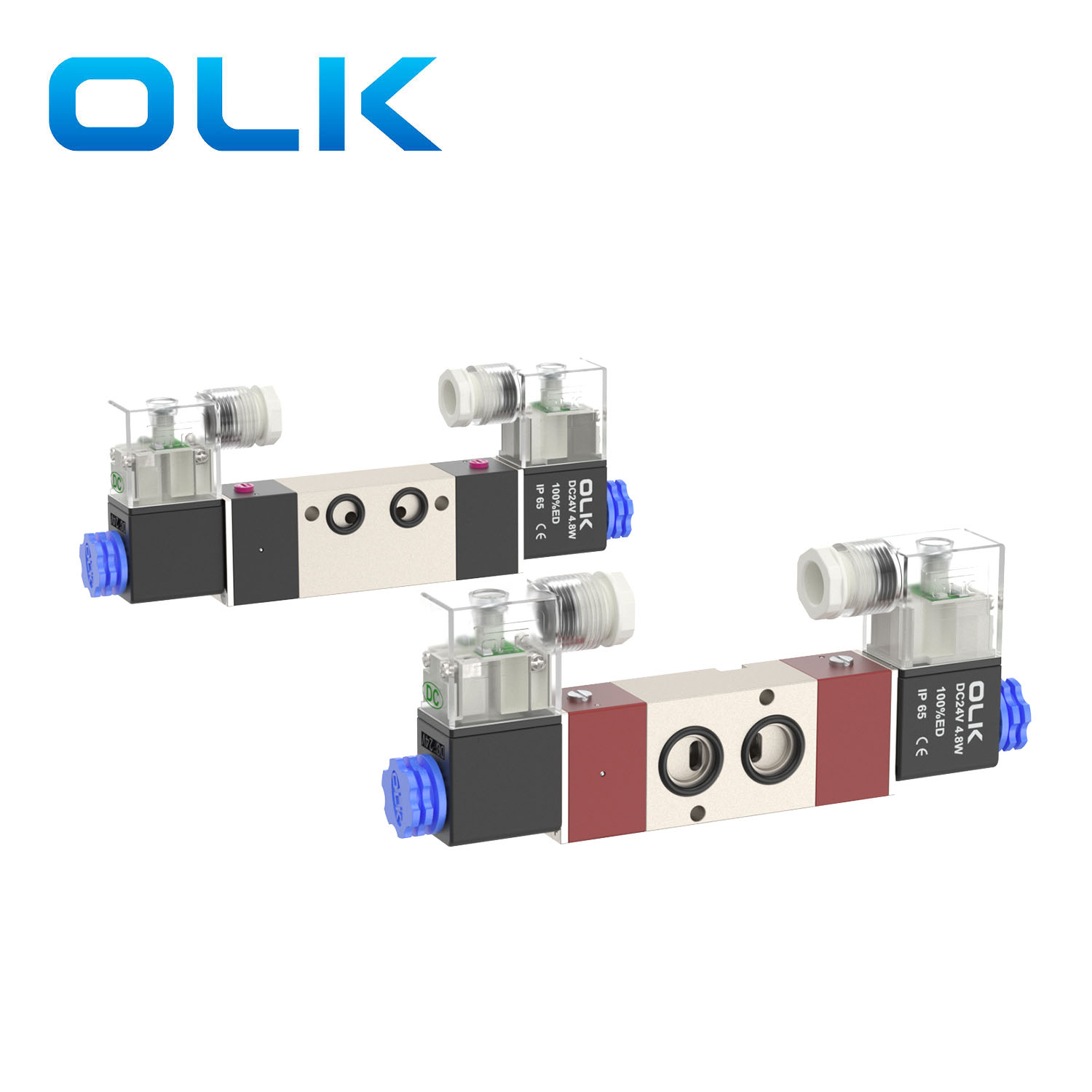

3. วาล์วโซลินอยด์ 2 ตำแหน่งหัวคู่พร้อมฟังก์ชั่นหน่วยความจำ

4. รูภายในที่ประมวลผลด้วยเทคนิคพิเศษส่งผลให้เกิดความต้านทานแรงเสียดทานน้อยที่สุดความดันอากาศเริ่มต้นต่ำและอายุการใช้งานที่ยืดเยื้อ

5. ไม่จำเป็นต้องมีการหล่อลื่น

6. การติดตั้งแผ่นด้านข้างเปิดใช้งานการเชื่อมต่อโดยตรงกับแอคชูเอเตอร์วาล์ว

7. ติดตั้งอุปกรณ์ด้วยตนเองเพื่อการติดตั้งและการดีบักที่สะดวก

8. แรงดันไฟฟ้า AC220V; AC110; AC24V, DC24V; DC12V สำหรับการเลือก

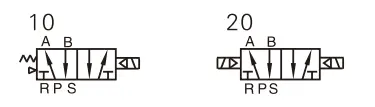

สัญลักษณ์วาล์ว Namur 4M:

4M Namur Valve 5 Way CETERTION พารามิเตอร์ทั่วไปพารามิเตอร์

สื่อการทำงาน	อากาศ (กรองผ่านตัวกรองมากกว่า40μm)
การกระทำ	ประเภทนักบิน
จำนวนตำแหน่ง	2 ตำแหน่ง 5 ทาง
การหล่อลื่น	ไม่จำเป็น
ช่วงแรงดันทำงาน MPA (psi)	0.15∼0.8 (21 ~ 114)
รับประกันความต้านทานความดัน	1.5MPA (215PSI)
อุณหภูมิการทำงาน° C	-20∼70
วัสดุร่างกาย	อัลลอยอลูมิเนียม
แรงดันไฟฟ้ามาตรฐาน	AC220V, AC110V, AC24V, DC24V, DC12V
ใช้ช่วงแรงดันไฟฟ้า	AC: ± 15％ DC: ± 10％
การใช้พลังงาน	AC: 6VA DC: 4.8W
ระดับการป้องกัน	IP65 (DIN40050)
เกรดต้านทานความร้อน	คลาส B
ประเภทการเชื่อมต่อ	ประเภทซ็อกเก็ต DIN ประเภททางออก
เวลากระตุ้น	0.05 วินาทีหรือน้อยกว่า

4M Namur Valve 5 Way Che Certificatedifferent พารามิเตอร์

แบบอย่าง	เส้นผ่านศูนย์กลางพอร์ต	ความถี่ในการใช้งานสูงสุด	การไหลของพื้นที่ตัดขวางmm² (ค่า CV)
4M210-06	ไอดี = G1/8	5 ครั้ง/วินาที	14.0 (0.78)
4m220-06	ไอดี = G1/8	5 ครั้ง/วินาที	14.0 (0.78)
4M210-08	ไอดี = G1/4 ไอเสีย = G1/8	5 ครั้ง/วินาที	16.0 (0.89)
4M220-08	ไอดี = G1/4 ไอเสีย = G1/8	5 ครั้ง/วินาที	16.0 (0.89)
4M310-08	ไอดี = G3/8 ไอเสีย = G1/4	4/วินาที	25.0 (1.40)
4m320-08	ไอดี = G3/8 ไอเสีย = G1/4	4/วินาที	25.0 (1.40)

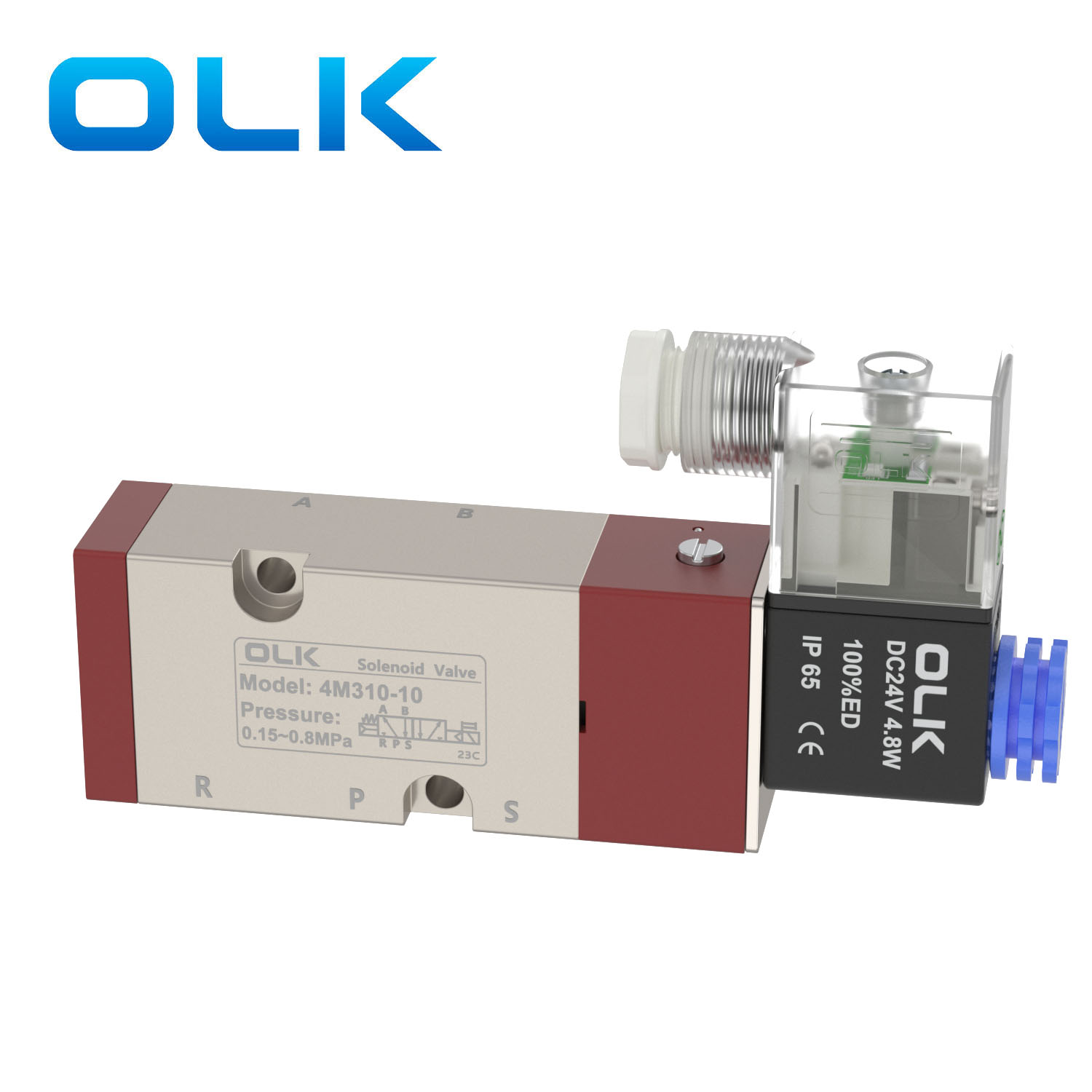

4M310-10	ไอดี = G1/4	4/วินาที	30 (1.68)
4M320-10	ไอดี = G1/4	4/วินาที	30 (1.68)

แอปพลิเคชัน:

วาล์ว 4V Namur Valve หรือ 4V Series Valve สามารถติดตั้งได้โดยตรงบนแอคทูเอเตอร์วาล์ว (เช่นแอคทูเอเตอร์นิวเมติก) โดยไม่จำเป็นต้องเชื่อมต่อท่อเพิ่มเติมเพื่อรักษาและแทนที่ระบบควบคุมนิวเมติกได้อย่างรวดเร็ว

ใช้กันทั่วไปสำหรับการควบคุมการเปิดและปิดของแอคทูเอเตอร์นิวเมติกโดยเฉพาะอย่างยิ่งวาล์วผีเสื้อและวาล์วบอล

คำแนะนำการติดตั้ง:

ก่อนอื่นตรวจสอบให้แน่ใจว่าแอคทูเอเตอร์วาล์วมีอินเทอร์เฟซ NAMUR และระยะการติดตั้งรูระยะทางจากนั้นจัดตำแหน่งวาล์วโซลินอยด์ 4M Namur วาล์วและพอร์ตทางออกกับแอคชูเอเตอร์และขันสกรูติดตั้งให้แน่น

ตรวจสอบให้แน่ใจว่าระบบอากาศถูกต้องแล้วกดคู่มือการแทนที่ด้วยโซลินอยด์วาล์วเพื่อตรวจสอบว่าฟังก์ชั่นพวงมาลัยของวาล์วผีเสื้อนั้นถูกต้องหรือไม่
