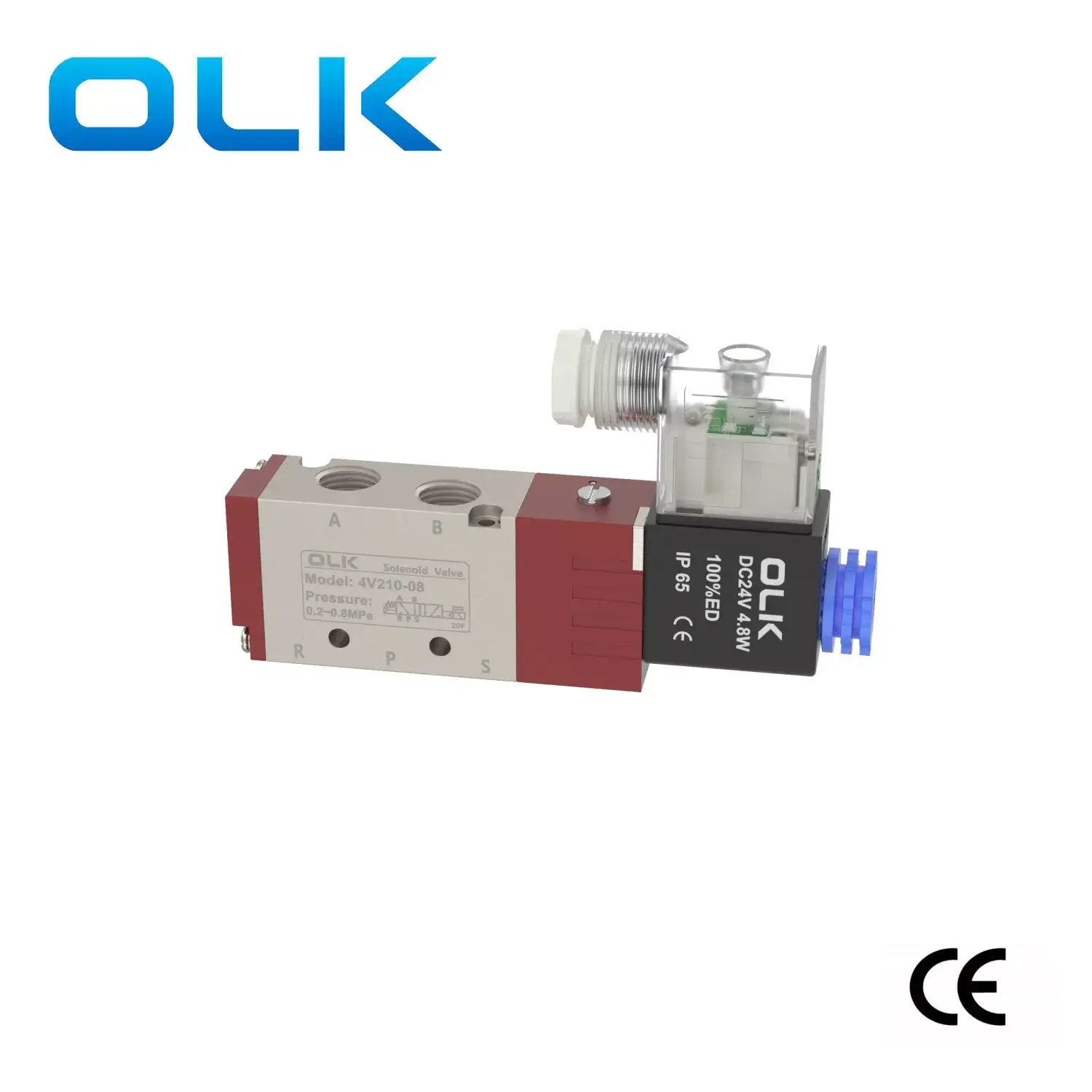

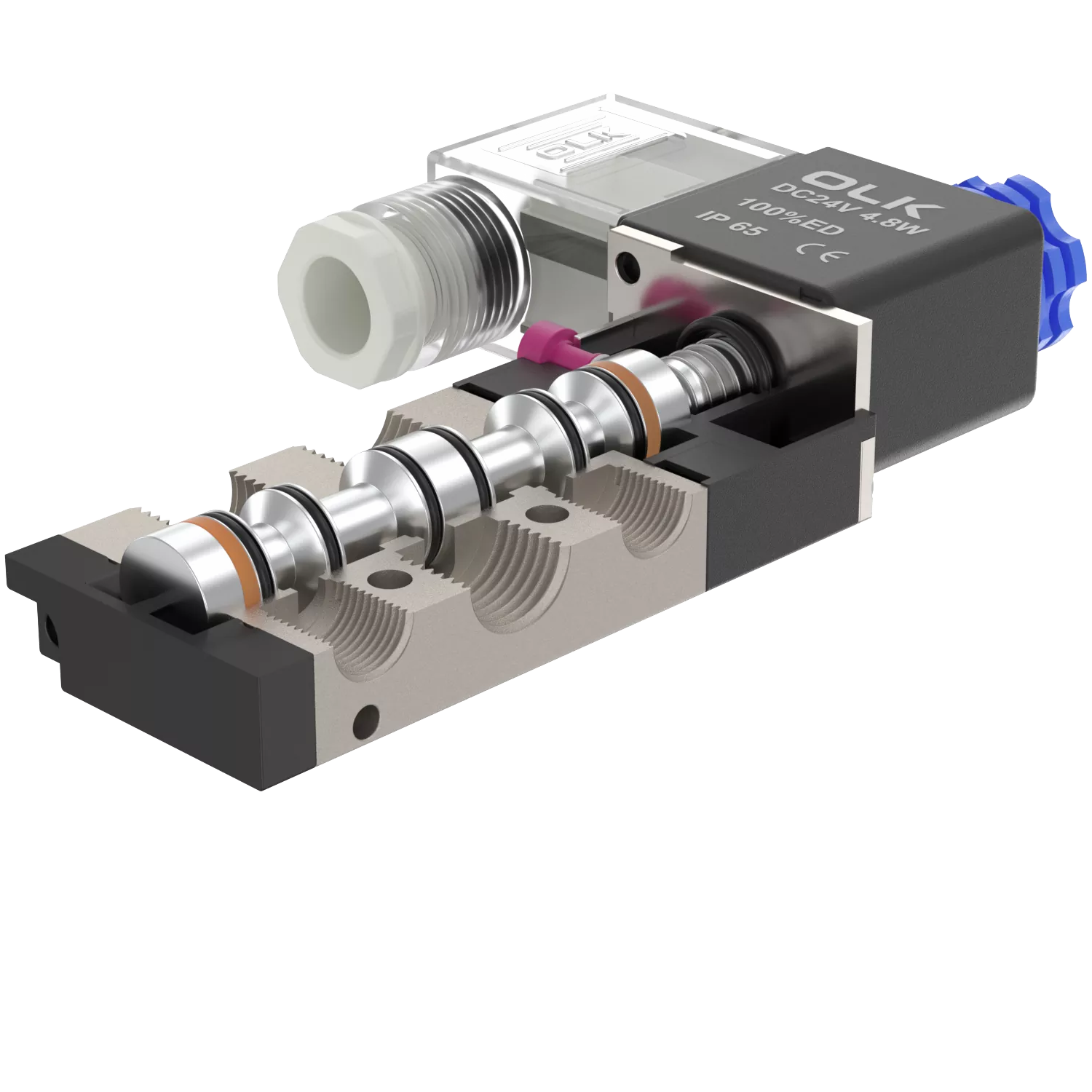

โซลินอยด์วาล์ว 4V Series 5 ทาง

สื่อการทำงาน

อากาศ (กรองผ่านตัวกรองขนาดมากกว่า 40μm)

การกระทำ

ประเภทนักบิน

การหล่อลื่น

ไม่จำเป็น

ช่วงแรงดันใช้งาน MPa(psi)

0.15-0.8(21~114)

รับประกันความทนแรงดัน

1.5MPa (215psi)

อุณหภูมิในการทำงาน °C

-20~70

วัสดุตัวเครื่อง

อลูมิเนียมอัลลอยด์

แรงดันไฟฟ้ามาตรฐาน

ไฟ AC220V, AC110V, AC24V, DC24V, DC12V

ใช้ช่วงแรงดันไฟฟ้า

ไฟฟ้ากระแสสลับ:±15% DC:±10%

การใช้พลังงาน

กระแสสลับ: 3VA กระแสตรง: 3W

ระดับการป้องกัน

IP65 (DIN40050)

เกรดทนความร้อน

เกรดบี

ประเภทการเชื่อมต่อ

ประเภทซ็อกเก็ต DIN ประเภทเต้ารับ

เวลาแห่งความตื่นเต้น

5 ครั้ง/วินาที

แบบอย่าง

เส้นผ่านศูนย์กลางพอร์ต

จำนวนตำแหน่ง

ความถี่ในการทำงานสูงสุด

พื้นที่หน้าตัดที่มีประสิทธิภาพ mm² (ค่า CV)

4V110-M5

ไอดี=ทางออก=M5

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

5.5(0.31)

4V120-M5

ไอดี=ทางออก=M5

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

5.5(0.31)

4V130C-M5

ไอดี=ทางออก=M5

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

5.0(0.28)

4V130E-M5

ไอดี=ทางออก=M5

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

5.0(0.28)

4V130P-M5

ไอดี=ทางออก=M5

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

5.0(0.28)

4V430P-15

ไอดี=ทางออก=G1/8

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

12.0(0.67)

4V120-06

ไอดี=ทางออก=G1/8

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

12.0(0.67)

4V130C-06

ไอดี=ทางออก=G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

9.0(0.50)

4V130E-06

ไอดี=ทางออก=G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

9.0(0.50)

4V130P-06

ไอดี=ทางออก=G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

9.0(0.50)

4v210-06

ไอดี=ทางออก=G1/8

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

14.0(0.78)

4v220-06

ไอดี=ทางออก=G1/8

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

14.0(0.78)

4v230C-06

ไอดี=ทางออก=G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

12.0(0.67)

4v230E-06

ไอดี=ทางออก=G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

12.0(0.67)

4v230P-08

ไอดี=ทางออก=G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

12.0(0.67)

4v210-08

ทางเข้า=ทางออก=G1/4 ไอเสีย=G1/8

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

16.0(0.89)

4v220-08

ทางเข้า=ทางออก=G1/4 ไอเสีย=G1/8

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

16.0(0.89)

4v230C-08

ทางเข้า=ทางออก=G1/4 ไอเสีย=G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

12.0(0.67)

4v230E-08

ทางเข้า=ทางออก=G1/4 ไอเสีย=G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

12.0(0.67)

4v230P-08

ทางเข้า=ทางออก=G1/4 ไอเสีย=G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

12.0(0.67)

4V310-08

ไอดี=ทางออก=G1/4

2 ตำแหน่ง 5 ทาง

4/วินาที

25.0(1.40)

4V320-08

ไอดี=ทางออก=G1/4

2 ตำแหน่ง 5 ทาง

4/วินาที

25.0(1.40)

4V330C-08

ทางเข้า=ทางออก=G3/8 ไอเสีย=G1/4

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

18.0(1.00)

4V330E-08

ทางเข้า=ทางออก=G3/8 ไอเสีย=G1/4

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

18.0(1.00)

4V330P-08

ทางเข้า=ทางออก=G3/8 ไอเสีย=G1/4

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

18.0(1.00)

4V310-10

ไอดี=ทางออก=G1/4

2 ตำแหน่ง 5 ทาง

4/วินาที

Cilindro estándar serie SC

4V320-10

ไอดี=ทางออก=G1/4

2 ตำแหน่ง 5 ทาง

4/วินาที

Cilindro estándar serie SC

4V330C-10

ทางเข้า=ทางออก=G3/8 ไอเสีย=G1/4

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

18.0(1.00)

4V330E-10

ทางเข้า=ทางออก=G3/8 ไอเสีย=G1/4

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

18.0(1.00)

4V330P-10

ทางเข้า=ทางออก=G3/8 ไอเสีย=G1/4

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

18.0(1.00)

4V410-15

ไอดี=ทางออก=G1/2

2 ตำแหน่ง 5 ทาง

3 ครั้ง/วินาที

50.0(2.79)

4V420-15

ไอดี=ทางออก=G1/2

2 ตำแหน่ง 5 ทาง

3 ครั้ง/วินาที

50.0(2.79)

4V430C-15

ไอดี=ทางออก=G1/2

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

Cilindro estándar serie SC

4V430E-15

ไอดี=ทางออก=G1/2

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

Cilindro estándar serie SC

4V430P-15

ไอดี=ทางออก=G1/2

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

Cilindro estándar serie SC
