SC Series Cylinder Standard

ยินดีต้อนรับสู่รูปแบบมาตรฐาน SC Series Series จากเราทุกคำขอจากลูกค้าจะได้รับการตอบกลับภายใน 24 ชั่วโมง ouleikai (OLK) เป็นผู้ผลิตมืออาชีพเราต้องการจัดหากระบอกสูบซีรีส์ SC Series ให้คุณและเราจะให้บริการที่ดีที่สุดหลังการขายและการจัดส่งในเวลาที่เหมาะสม

ส่งคำถาม

รายละเอียดสินค้า

Olk เป็นผู้ผลิตและซัพพลายเออร์จีนซึ่งส่วนใหญ่ผลิตกระบอกสูบมาตรฐาน SC Series ที่มีประสบการณ์หลายปี หวังว่าจะสร้างความสัมพันธ์ทางธุรกิจกับคุณ กระบอกสูบนิวเมติกมาตรฐาน SC ของซีรีส์นั้นผลิตขึ้นโดยใช้วัสดุที่มีน้ำหนักเบาเช่นโลหะผสมอลูมิเนียมส่งผลให้น้ำหนักลดลงซึ่งจะช่วยปรับปรุงประสิทธิภาพการทำงานของอุปกรณ์ พวกเขามีลักษณะการออกแบบขนาดกะทัดรัดและขนาดเล็กทำให้สามารถติดตั้งในพื้นที่ จำกัด เหมาะสำหรับสถานการณ์ที่มีข้อ จำกัด ด้านพื้นที่ เมื่อเปรียบเทียบกับกระบอกสูบมาตรฐาน ISO 15552 กระบอกสูบซีรีย์ SC ที่มีเส้นผ่านศูนย์กลางเดียวกันมีความยาวน้อยกว่า การปรับเบาะของพวกเขาราบรื่นขึ้น

ด้วยความหลากหลายของขนาดและรุ่นที่มีอยู่พวกเขาตอบสนองความต้องการของสายการผลิตอัตโนมัติเครื่องบรรจุและแอปพลิเคชันหุ่นยนต์รวมถึงฟังก์ชั่นเช่นการผลักเชิงเส้นและการหมุน

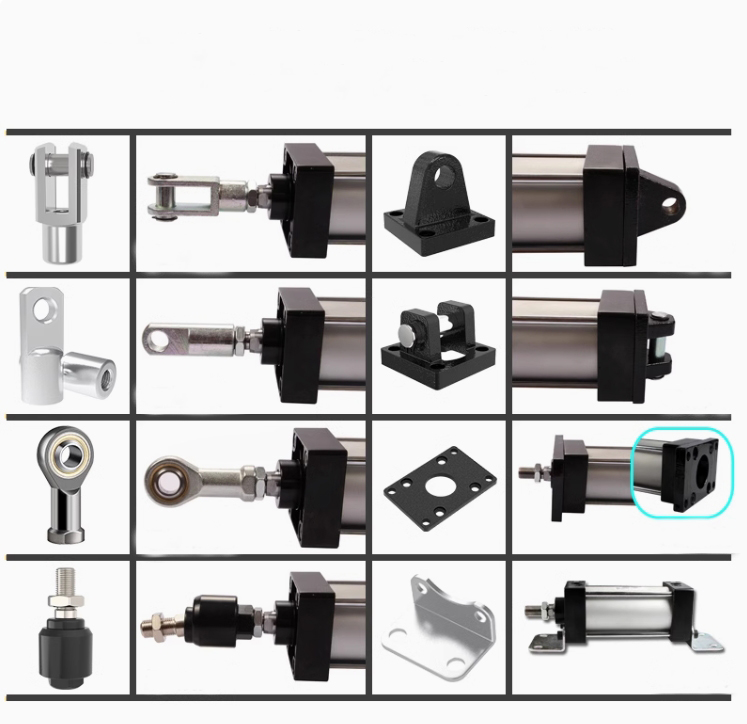

Olk ในฐานะผู้ผลิตนิวเมติกในประเทศจีนสามารถออกแบบและผลิตกระบอกสูบที่มีขนาดเส้นผ่าศูนย์กลางและจังหวะที่แตกต่างกันตามข้อกำหนดโดยละเอียดของลูกค้าและความต้องการที่แท้จริง นอกจากนี้ยังสามารถติดตั้งส่วนประกอบทรงกระบอกเช่น CA, CB, หน้าแปลนและอุปกรณ์ กระบอกสูบนิวเมติกมาตรฐานซีรีส์ SSIEL เสนอราคาที่แข่งขันได้ทำให้ลูกค้ามีประสิทธิภาพที่สูงขึ้น

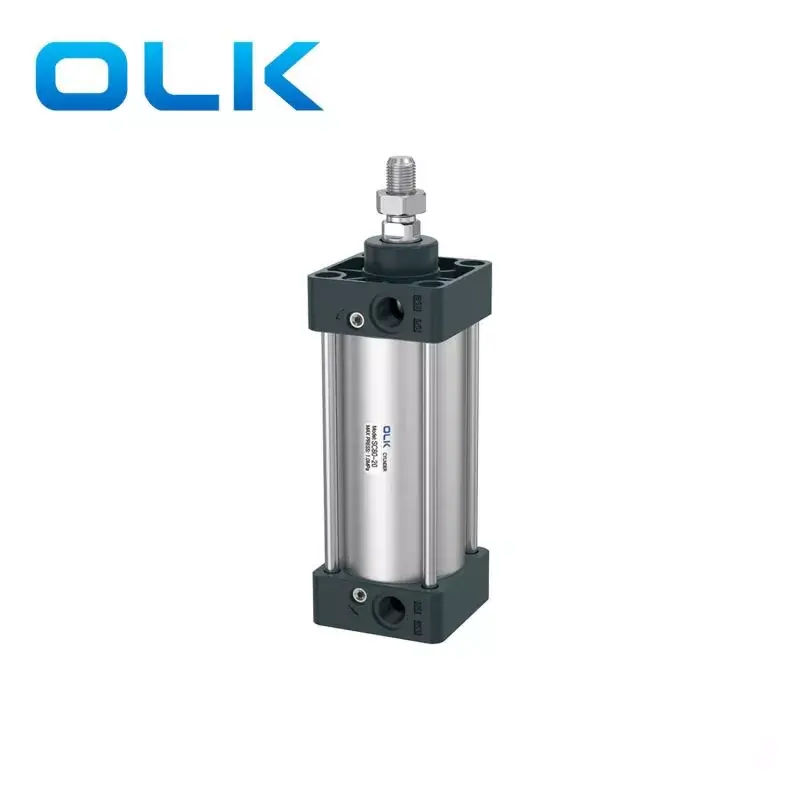

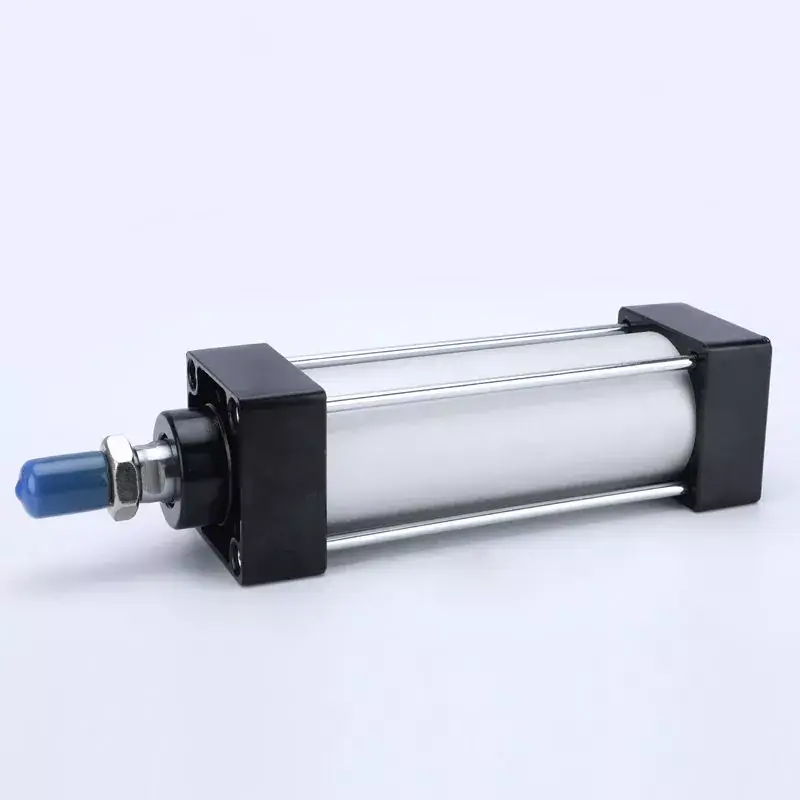

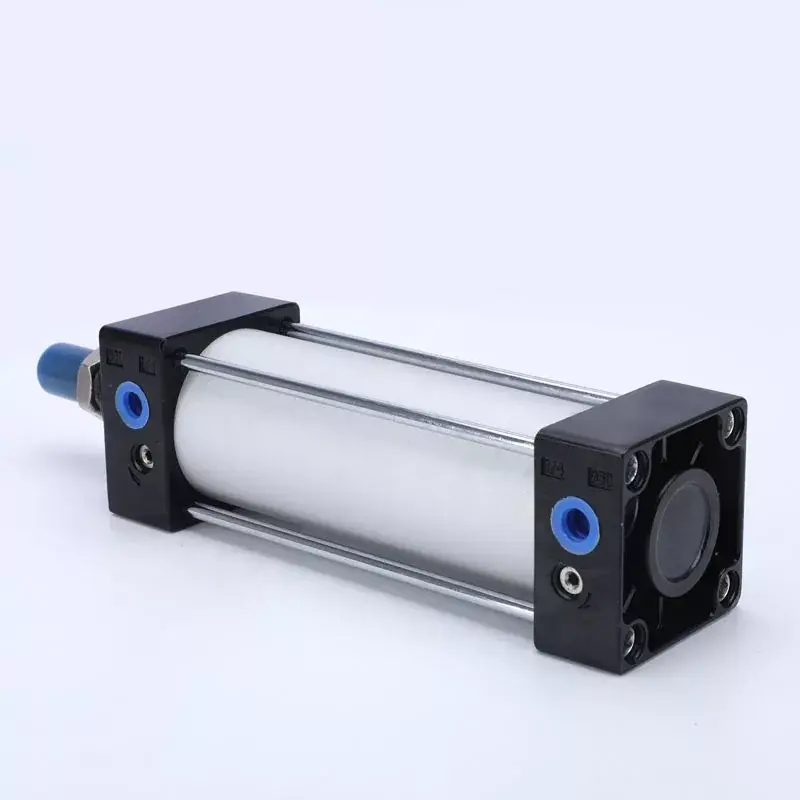

Ouleikai SC Series Cylinder มาตรฐานโดยใช้คุณสมบัติผลิตภัณฑ์อลูมิเนียมโลหะผสม

คุณสมบัติทรงกระบอกมาตรฐาน SC:

1. กระบอกลมมาตรฐานของ บริษัท ของเรา

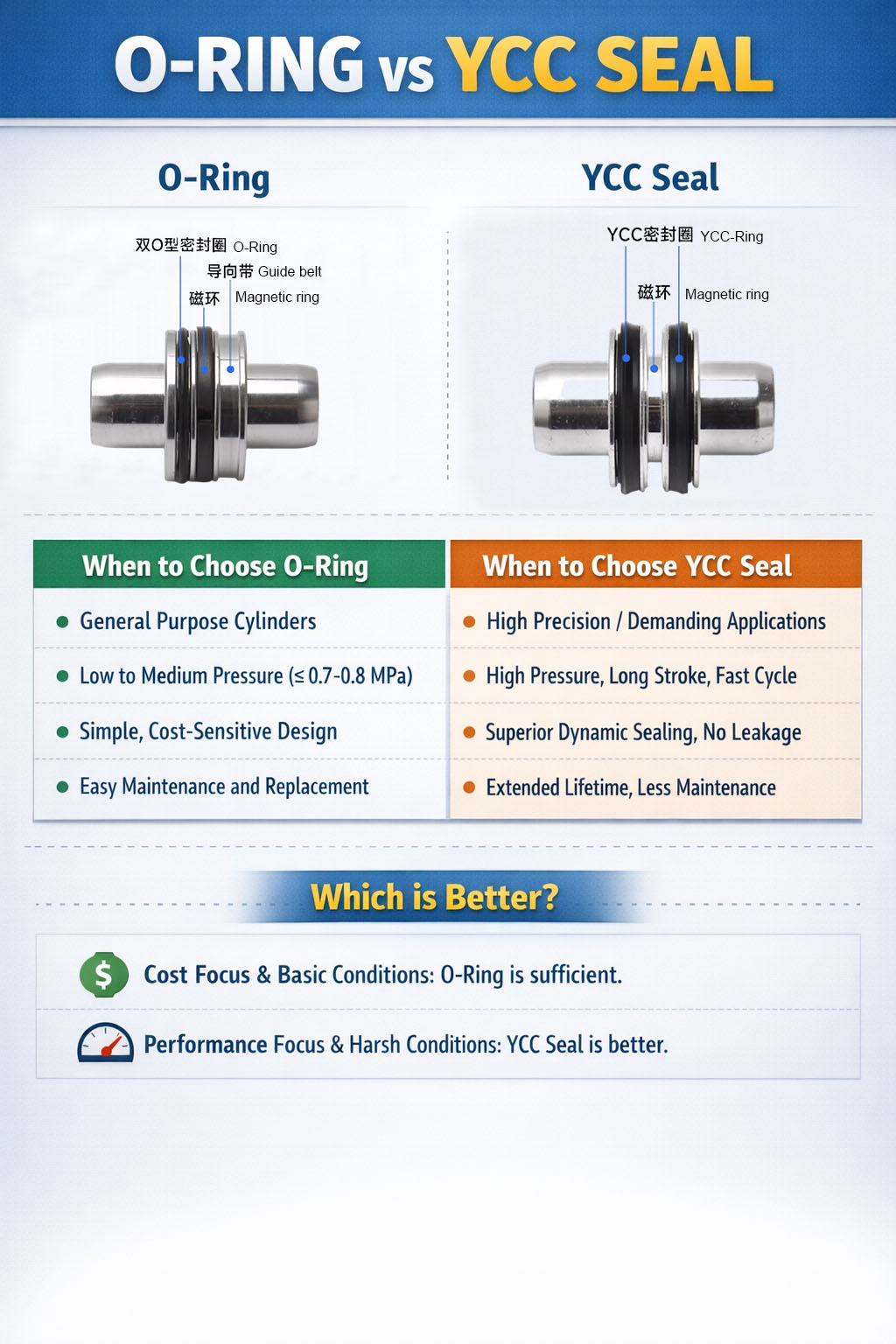

2. ซีลลูกสูบใช้โครงสร้างการปิดผนึกสองด้านพิเศษขนาดกะทัดรัดในขนาดที่มีฟังก์ชั่นการจัดเก็บน้ำมัน

3. มันเป็นกระบอกประเภทก้านโดยมีฝาครอบด้านหน้าและด้านหลังเชื่อมต่อกับถังถังอลูมิเนียมที่มีเสาเพื่อให้มั่นใจถึงความน่าเชื่อถือที่ดี

4. เมื่อเทียบกับกระบอกสูบมาตรฐาน IS015552 กระบอกสูบซีรีย์ SC มีความยาวน้อยกว่าสำหรับเส้นผ่านศูนย์กลางของกระบอกสูบเดียวกัน

5. การปรับแรงกระแทกของกระบอกสูบอย่างราบรื่น

6. ข้อกำหนดต่าง ๆ ของกระบอกสูบและอุปกรณ์ติดตั้งทรงกระบอกมีให้สำหรับการเลือกลูกค้า

7. วัสดุการปิดผนึกที่ทนอุณหภูมิสูงได้รับการคัดเลือกเพื่อให้แน่ใจว่ากระบอกสูบทำงานตามปกติภายใต้เงื่อนไขสูงสุด 150 ° C

	6	10	15	20	25	32
สื่อการทำงาน	อากาศ
โหมดการดำเนินการ	การแสดงสองครั้ง
แรงดันในการทำงานสูงสุด	0.7MPA
ความดันในการทำงานขั้นต่ำ	0.15mpa	0.1MPA		0.05mpa
อุณหภูมิการทำงาน	-10 ° C ถึง 60 ° C (ไม่มีการแช่แข็ง)
ความเร็วในการใช้งาน	30-300 มม./s	30-800 มม./s	30-700 มม./s		30-600 มม./s
ช่วงการปรับจังหวะ	0 ~ 5 มม.
ขนาดพอร์ต	M5 × 0.8				1/8.
ประเภทแบริ่ง	แบริ่งสไลด์บอลบูช

ขนาดเจาะ (มม.)	32	40	50	63	80	100
การแสดงโหมด	การแสดงสองครั้ง
สื่อการทำงาน	อากาศทำความสะอาด
แรงกดดันในการทำงาน	0.1-1.0 MPa (14-145PSI)
ความดันพิสูจน์	1.5 MPa (215PSI)
ช่วงอุณหภูมิการทำงาน	‘-20-80 ℃
	30-800
โหมดบัฟเฟอร์	ปรับได้
ระยะบัฟเฟอร์ (มม.)	21				28	29
ขนาดพอร์ต	PT1/8	PT1/4		PT3/8		PT1/2

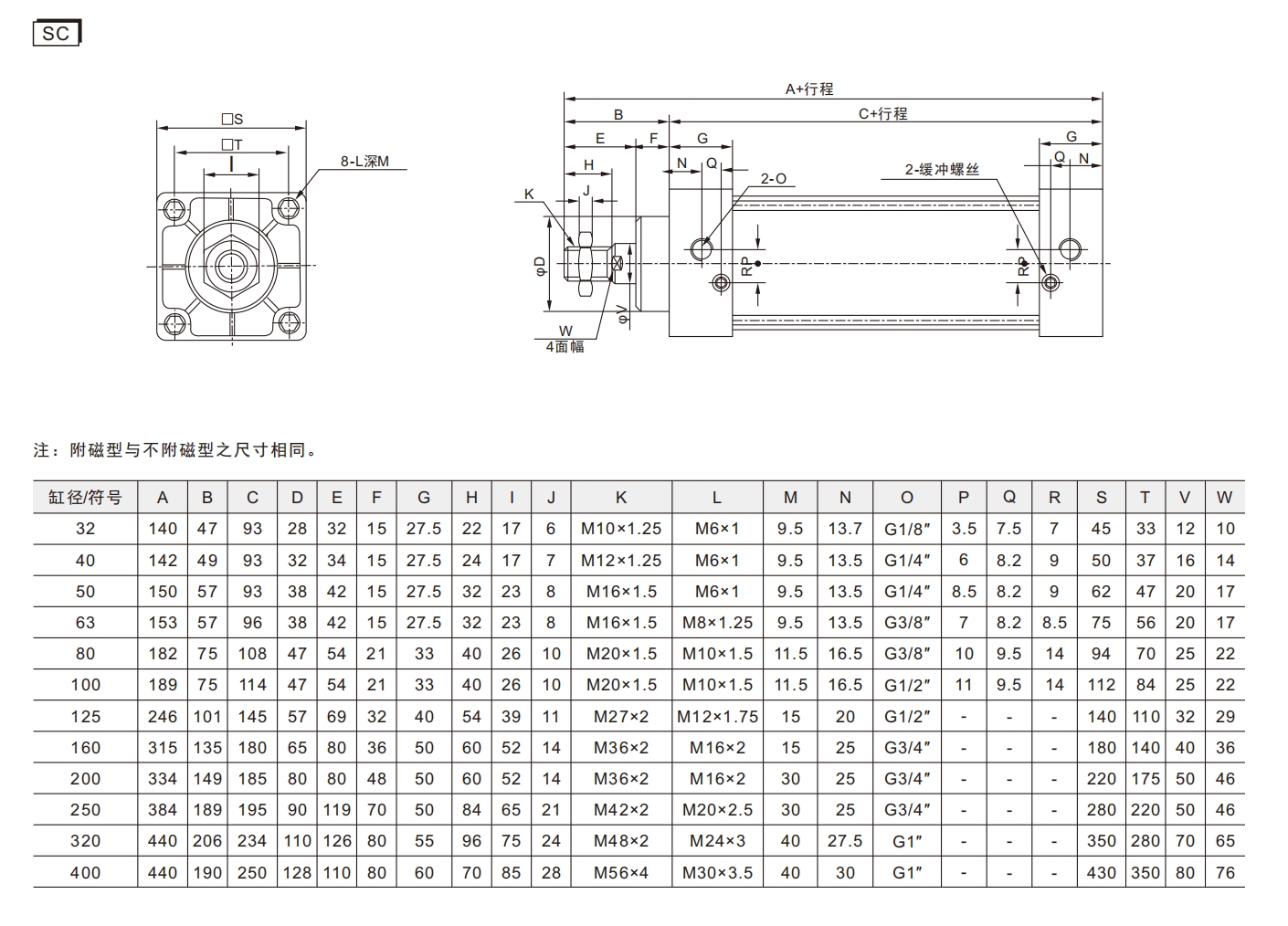

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	m10x1.25	M6X1	9.5	13.7	G1/8 ''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12x1.25	M6X1	9.5	13.5	G1/4 ''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16X1.5	M6X1	9.5	13.5	G1/4 ''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16X1.5	M8X1.25	9.5	13.5	G3/8 ''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20X1.5	m10x1.5	11.5	16.5	G3/8 ''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20X1.5	m10x1.5	11.5	16.5	G1/2 ''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27X2	M12x1.75	15	20	G1/2 ''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36X2	M16X2	15	25	G3/4 ''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36X2	M16X2	30	25	G3/4 ''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42x2	M20X2.5	30	25	G3/4 ''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48X2	M24X3	40	27.5	G1 ''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56X4	M30X3.5	40	30	G1 ''	-	-	-	430	350	80	76
