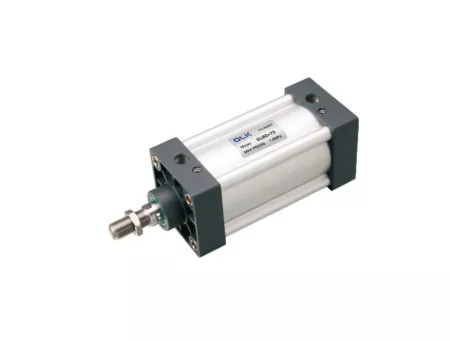

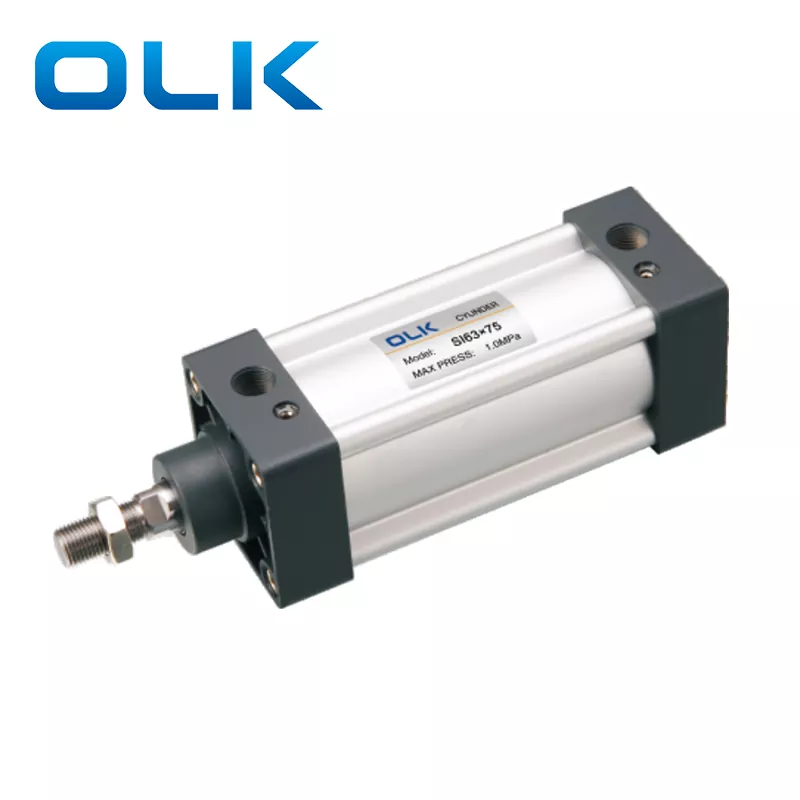

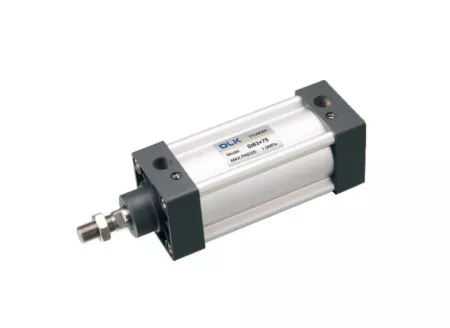

กระบอกสูบนิวแมติกมาตรฐาน ISO15552 ซีรีส์ SI มีให้เลือกสามประเภท: แบบ double-acting แบบมาตรฐาน, SID double-rod double-acting และ SIJ double-rod double-acting พร้อมระยะชักแบบปรับได้ เป็นไปตามมาตรฐาน ISO 15552 ซึ่งหมายความว่าขนาดการติดตั้งมีขนาดใหญ่กว่ากระบอกสูบนิวแมติก SUที่มีขนาดเท่ากัน อุปกรณ์เสริมแบบยึดตายตัวไม่สามารถใช้แทนกันได้และใช้งานได้กับข้อกำหนด ISO 15552 (เดิมคือ ISO 6431) เท่านั้น
1.IS015552 (เดิม IS06431) กระบอกลมมาตรฐาน
2. ซีลลูกสูบประกอบด้วยโครงสร้างซีลทางเดียวรูปตัว Y 2 ตัวซึ่งมีฟังก์ชั่นการชดเชยอายุการใช้งานที่ยาวนานและแรงดันเริ่มต้นต่ำ
3. ท่ออลูมิเนียมรูป米ไม่มีก้านผูกมีความต้านทานการกัดกร่อนได้ดี
4. การปรับบัฟเฟอร์ของกระบอกสูบราบรื่นและมั่นคง:
5. กระบอกสูบและอุปกรณ์เสริมสำหรับการติดตั้งที่มีข้อกำหนดหลายประการเป็นอุปกรณ์เสริม

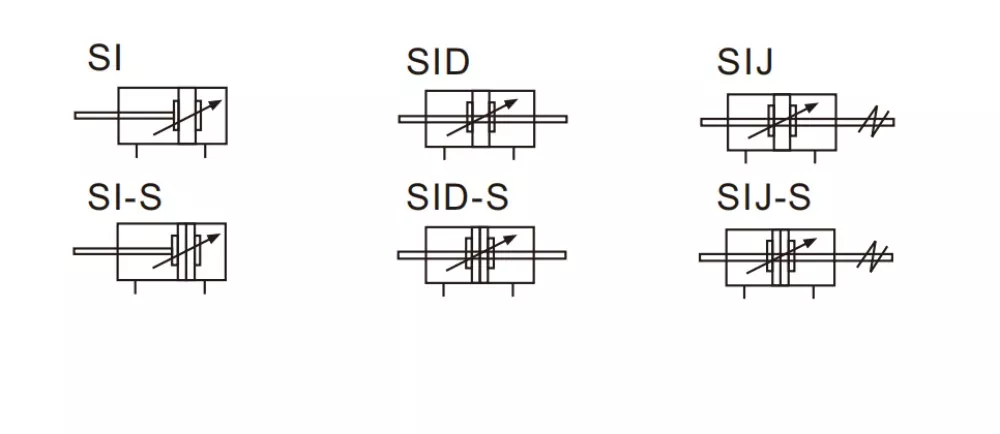

สัญลักษณ์กระบอกลมมาตรฐาน ISO15552 ซีรีส์ SI:
|
รหัสการสั่งซื้อ |
|
|||||||||
|
และ |
160 |
|
- เอ็กซ์ |
- 50 |
|
|
S |
|
|
|
|
เอสไอดี |
160 |
|
- เอ็กซ์ |
- 50 |
|
|
S |
|
|
|
|
พูด |
160 |
|
- เอ็กซ์ |
- 50 |
- - |
20 |
S |
|
|
|
|
แบบอย่าง |
ขนาดรู |
วัสดุก้าน |
|
- จังหวะ |
|
จังหวะที่ปรับได้ |
แม่เหล็ก |
ประเภทการติดตั้ง |
วัสดุปิดผนึก |
ประเภทเธรด |
|
SI: ประเภทการแสดงสองครั้ง |
|
ว่างเปล่า: เหล็กกล้าคาร์บอนปานกลาง |
|
|
|
10:10มม |
ว่างเปล่า: ไม่มีแม่เหล็ก |
|
ว่างเปล่า:TPU |
ว่างเปล่า :PT(55°) |
|
SID: ชนิดก้านคู่ |
|
ตอบ:SUS420J2 |
|
|
|
32-400 |
S: มีแม่เหล็ก |
H: ไวตัน |
กรัม:กรัม (55°) |
|
|
SIJ: ประเภทจังหวะที่ปรับได้ |
|
บี:SUS304 |
|
|
|
30:30มม |
|
ญ:NBR |
ที:NPT(60°) |
|
|
ขนาดเจาะ(มิลลิเมตร) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
โหมดการแสดง |
การแสดงสองครั้ง |
|||||||||
|
สื่อการทำงาน |
อากาศที่สะอาด |
|||||||||
|
แบบฟอร์มคงที่ |
และ |
เอฟเอ FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
เอสไอดี |
เอฟเอ LB TC FTC TCM1 TCM2 |
|||||||||
|
พูด |
||||||||||
|
ความดันการทำงาน |
0.1-1.0 เมกะปาสคาล (14-145Psi) |
|||||||||
|
พิสูจน์ความกดดัน |
วัสดุปิดผนึก |
|||||||||
|
ช่วงอุณหภูมิในการทำงาน |
'-20-80 ℃ |
|||||||||
|
ใช้ช่วงความเร็ว |
30-800 |
30-500 |
||||||||
|
โหมดบัฟเฟอร์ |
บัฟเฟอร์แบบปรับได้ |
|||||||||
|
ระยะบัฟเฟอร์(มิลลิเมตร) |
27 |
30 |
36 |
40 |
50 |
|||||
|
ขนาดพอร์ต |
พีที1/8 |
PT3/8 |
PT3/8 |
พีที1/2 |
พีที3/4 |
|||||
กระบอกสูบนิวแมติก SI กับ SU: ความแตกต่างที่สำคัญและการเปรียบเทียบข้อมูลจำเพาะ
|
แบบอย่าง: |
พวกเขาเป็น
|
และ
|
|
มาตรฐาน |
กระบอกสูบซีรีส์ SU : JIS / AirTac |
กระบอกสูบซีรีย์ SI :ISO1552(ISO6431) |
|
ประเทศ/ภูมิภาคที่ใช้ |
ส่วนใหญ่ใช้ในอุปกรณ์เอเชีย (โดยเฉพาะอุปกรณ์ระบบไต้หวันและญี่ปุ่น) |
ส่วนใหญ่ใช้ในอุปกรณ์ยุโรปและอเมริกา สายการผลิตอัตโนมัติ |
|
มิติการติดตั้ง |
กะทัดรัด |
ใหญ่กว่า |
|
ขนาดรู |
32-400 |
32-200 |
|
อุปกรณ์เสริมคงที่ |
อุปกรณ์เสริมเข้ากันได้กับระบบนิวแมติกส์ SC series |
ซีรี่ส์ ISO6431 (ดีเอ็นซี, SI, SAI, SE) เพิ่มลิงค์ภายในสำหรับผลิตภัณฑ์ |
|
ความแตกต่างของโครงสร้างภายใน (ไม่สามารถมองเห็นได้จากภายนอก) |
ขนาดฝาปิดท้าย (ตำแหน่งรูยึด ขนาดฝาสูบ ขนาดท้ายกระบอกสูบ) ความยาวเกลียวของก้านลูกสูบ โครงสร้างร่องด้านในของโปรไฟล์กระบอกสูบ ความแตกต่างระหว่างรูยึดมาตรฐานยุโรปและญี่ปุ่น ส่วนใหญ่ใช้ในอุปกรณ์เอเชีย (โดยเฉพาะอุปกรณ์ระบบไต้หวันและญี่ปุ่น)แคลิฟอร์เนีย /ขายึดเท้า CB,FA-หน้าแปลน,ทีซี-เอ็ม, หัวร่วม) เข้ากันไม่ได้ |
|
กระบอกสูบ SI สามารถเปลี่ยนยี่ห้อใดได้บ้าง
กระบอกสูบ SI สามารถใช้แทนกระบอกสูบซีรีส์ SI ของ AIRTAC อย่างไรก็ตาม โปรดทราบว่า AIRTAC ได้ยกเลิกซีรีส์ SI แล้ว รุ่นทดแทนใหม่นี้เรียกว่ากระบอกลมซีรีส์ SAI ซึ่งมีฟังก์ชันเหมือนกันและขนาดการติดตั้งเท่ากัน
อะไรคือความแตกต่างระหว่างกระบอกลมมาตรฐานซีรีส์ SAI ใหม่และซีรีส์ SI เก่า?
เอฟเอ FB CA CB CR LB TC FTC TCM1 TCM2
SI เป็นกระบอกสูบประเภทใด
SI เป็นกระบอกลมมาตรฐาน
