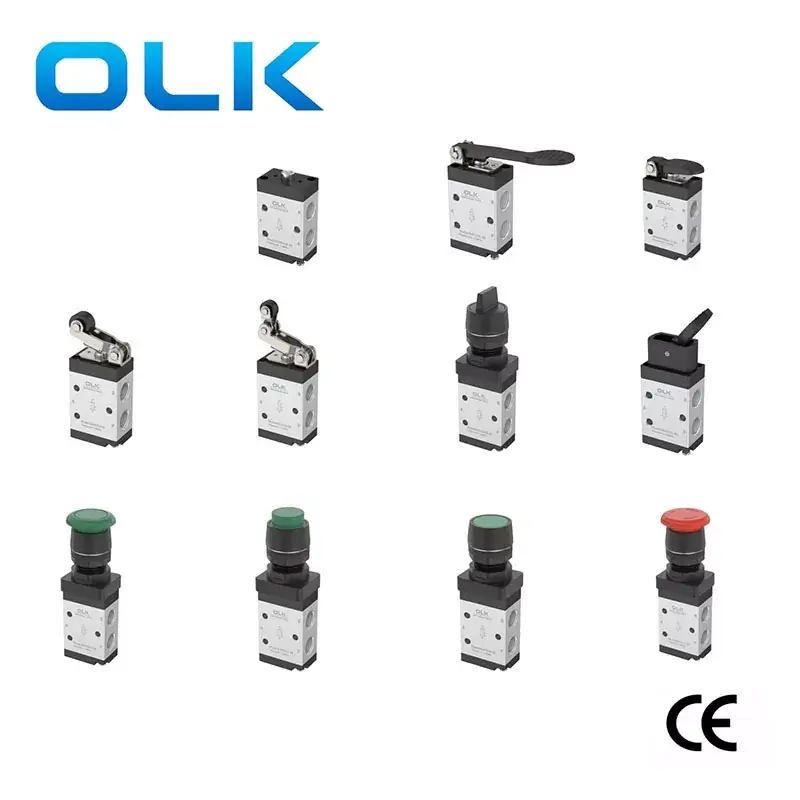

วาล์วเชิงกล ouleikai M3 ซีรีส์ airtac ชนิด 3/2 ทางมี 2 สถานะการทำงานและการเลือกเส้นทาง 3 ทาง วาล์วเชิงกล M3 เหมาะสำหรับสถานการณ์การควบคุมด้วยลมที่แตกต่างกัน โครงสร้างแบบลูกสูบ แรงควบคุมวาล์วเชิงกล M3 โครงสร้างลูกสูบไม่ได้รับผลกระทบจากแรงดันใช้งาน มีความเสถียร เชื่อถือได้ และทนทาน เหมาะสำหรับสภาพแวดล้อมการทำงานที่มั่นคงในระยะยาว เช่น การควบคุมด้วยลมในสายการผลิตอัตโนมัติ เช่น สายการประกอบและ สายการบรรจุ
เครื่องหมาย:
รหัสการสั่งซื้อ
ม3
น
210
06
R
ชุด
ประเภทปุ่ม
รหัส
ขนาดพอร์ต
สีของปุ่ม

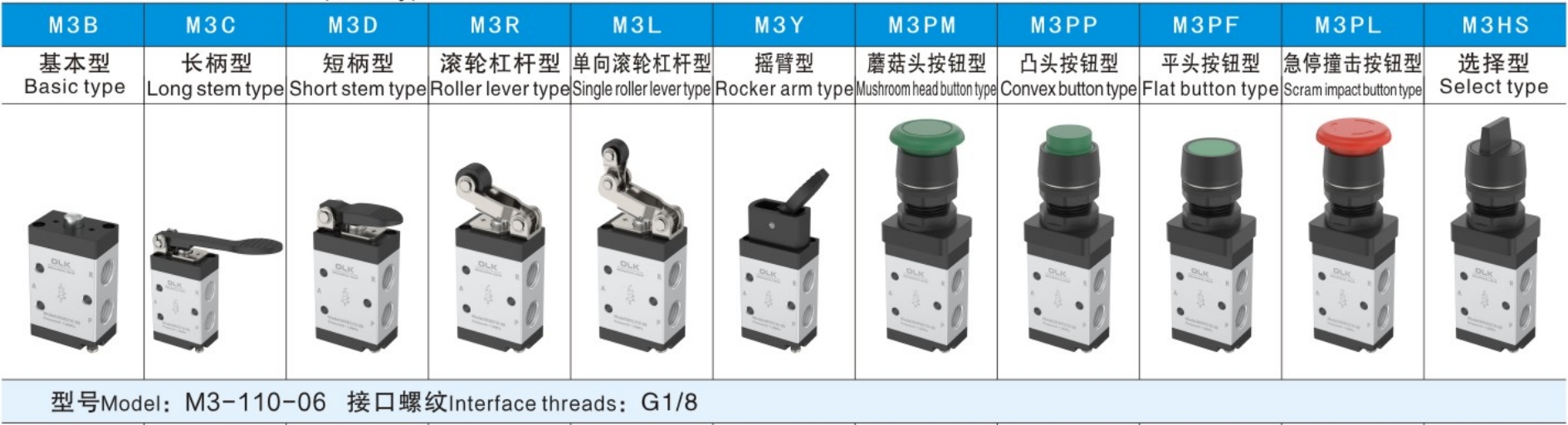

M3:Mseries 2 ตำแหน่ง 3 ทาง

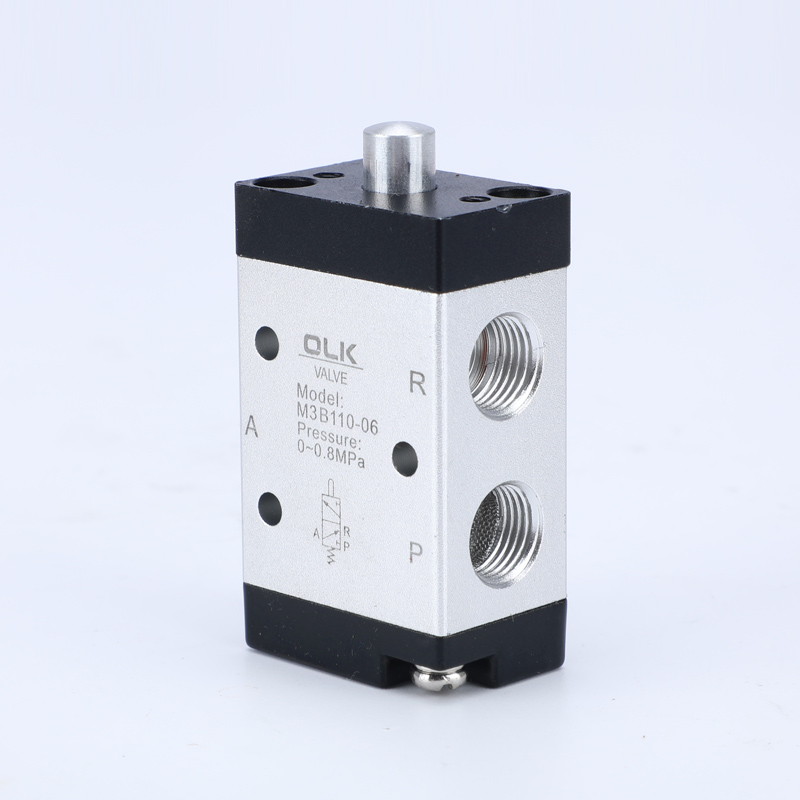

B:ประเภทพื้นฐาน (M3B)
การควบคุมเดี่ยวซีรีส์ 110:110
100:06:G1/8
พีแอล:สีแดง

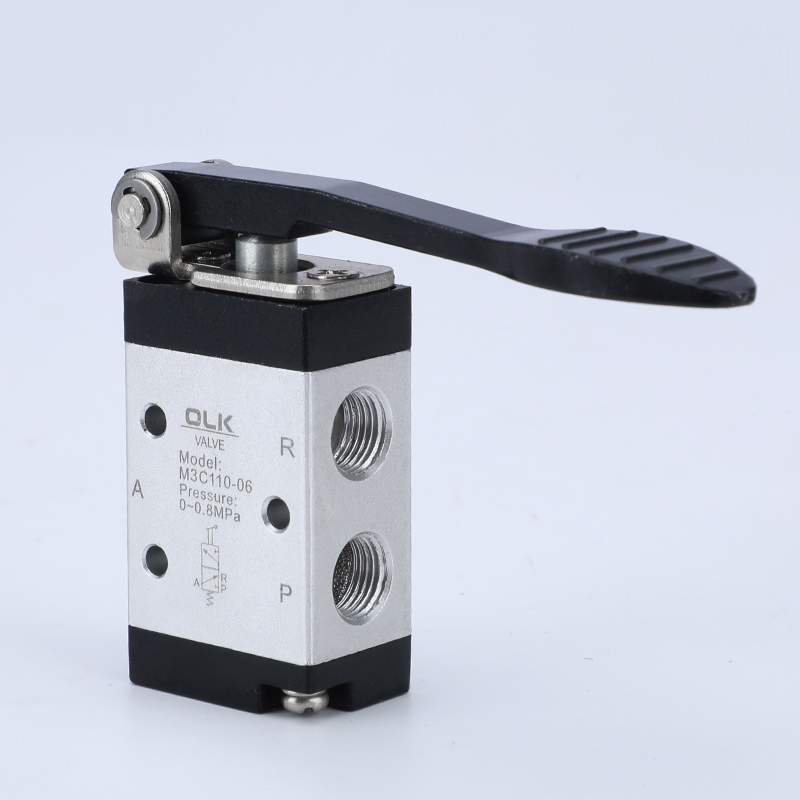

C:แบบด้ามยาว (M3C)
การควบคุมเดี่ยวซีรีส์ 210:210
200:06:G1/8
PP/PF/PM/HS:สีแดง สีเขียว สีดำ

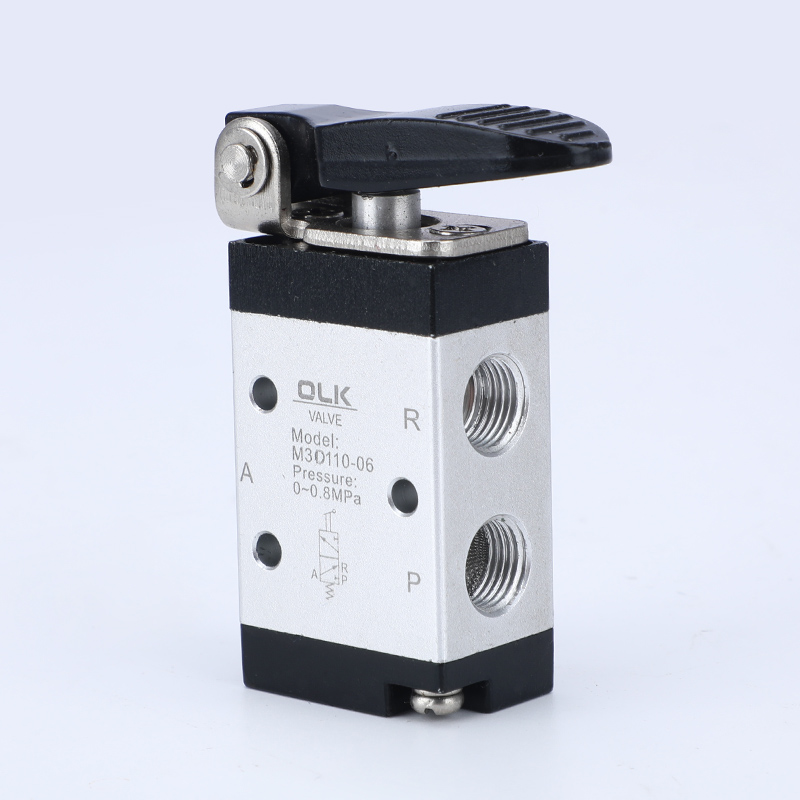

D:แบบด้ามจับสั้น (M3D)
200:08:G1/4

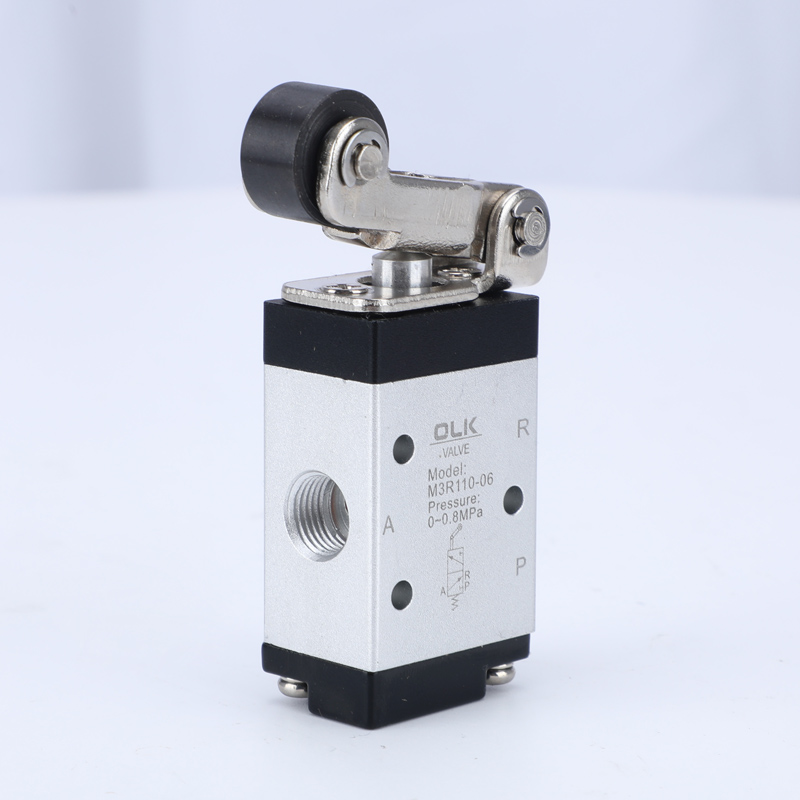

R:แบบก้านโยกโรเลอร์ (M3R)

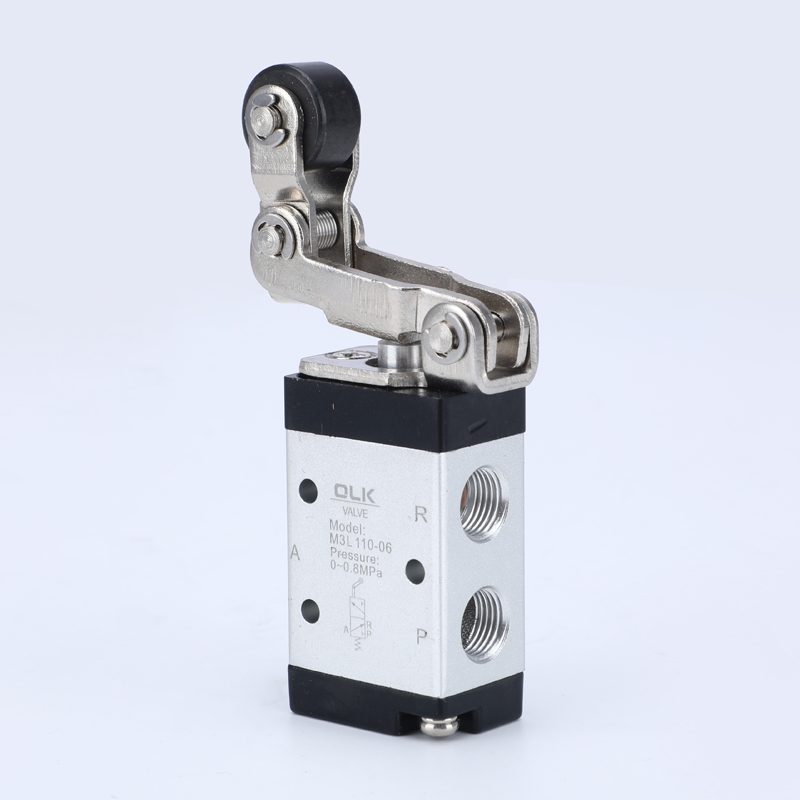

L:ประเภทก้านโยก โรเลอร์ ทิศทางเดียว (M3L)

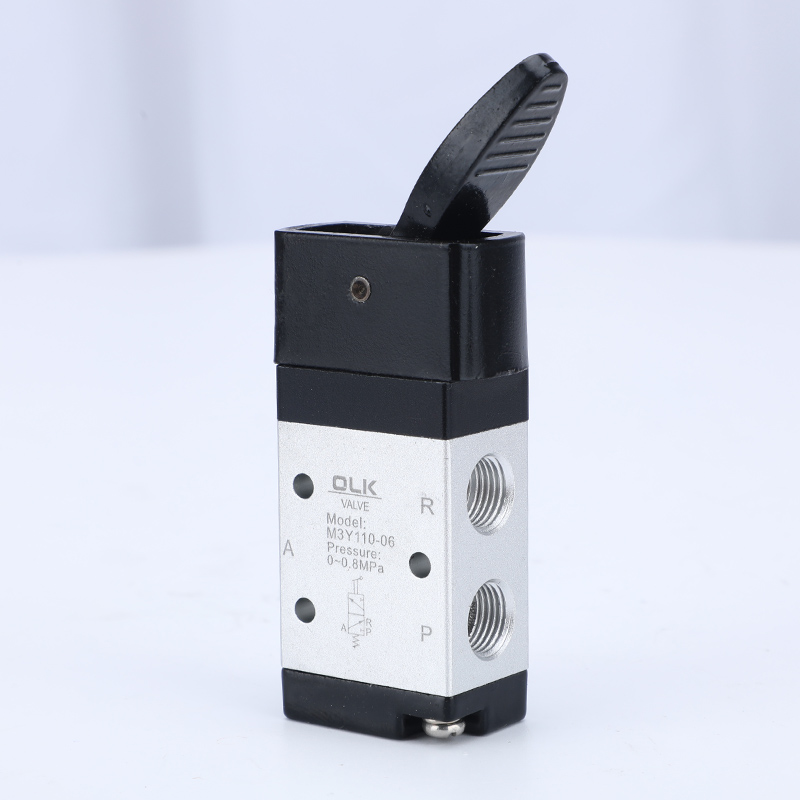

Y:แบบแขนโยก (M3Y)

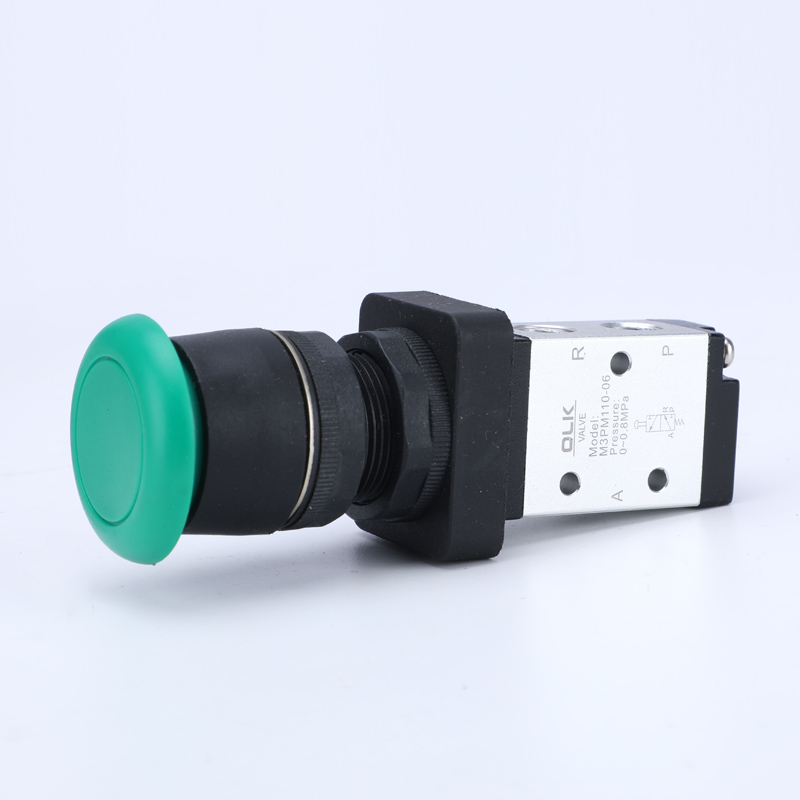

PM:แบบกระดุมหัวเห็ด (M3PM)

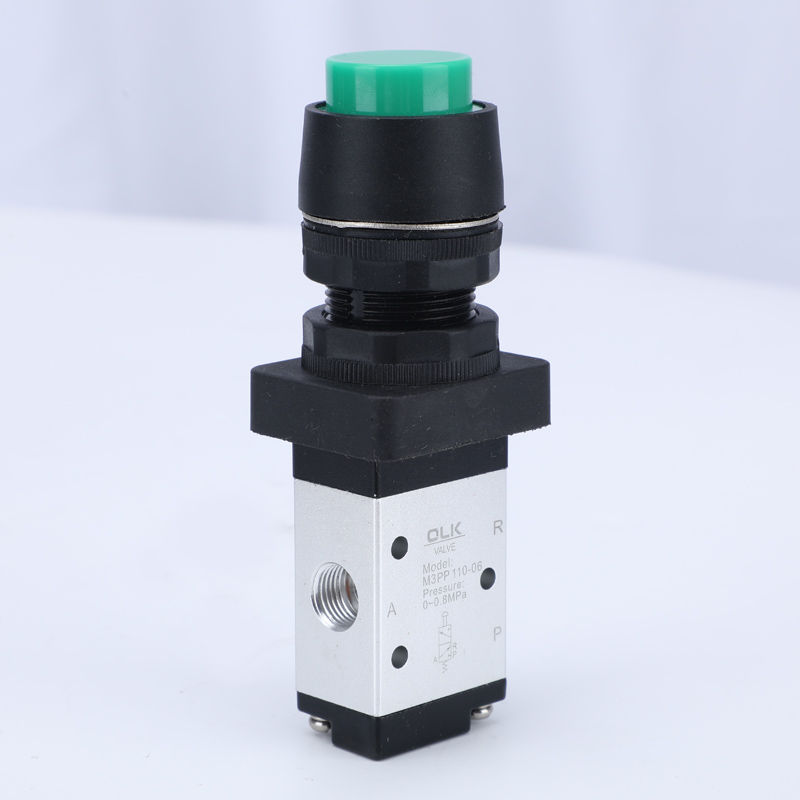

PP:แบบปุ่มหัวยก (M3PP)

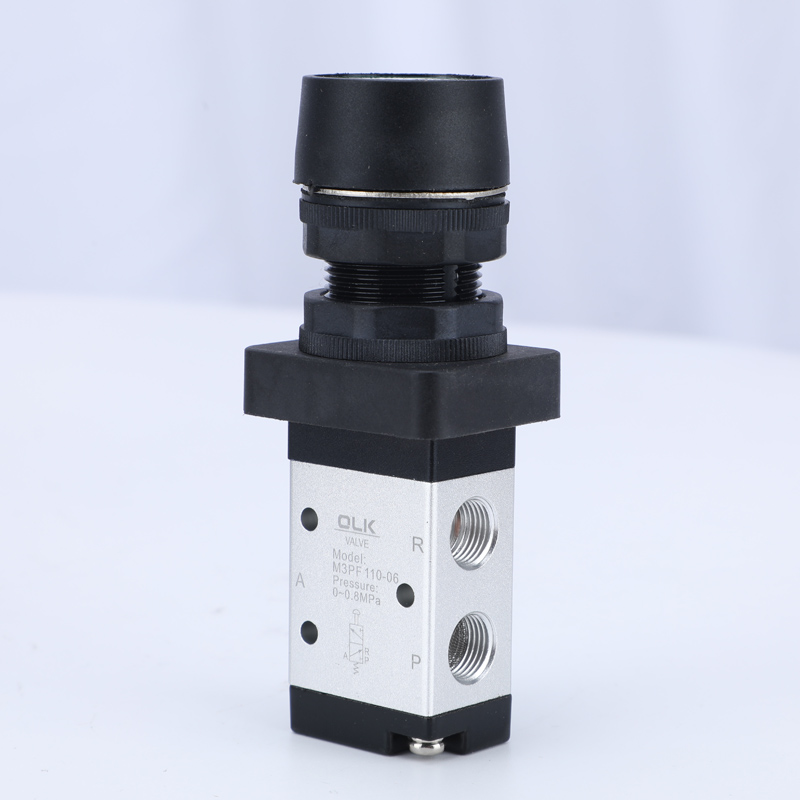

PF:ประเภทปุ่มหัวแบน (M3PF)

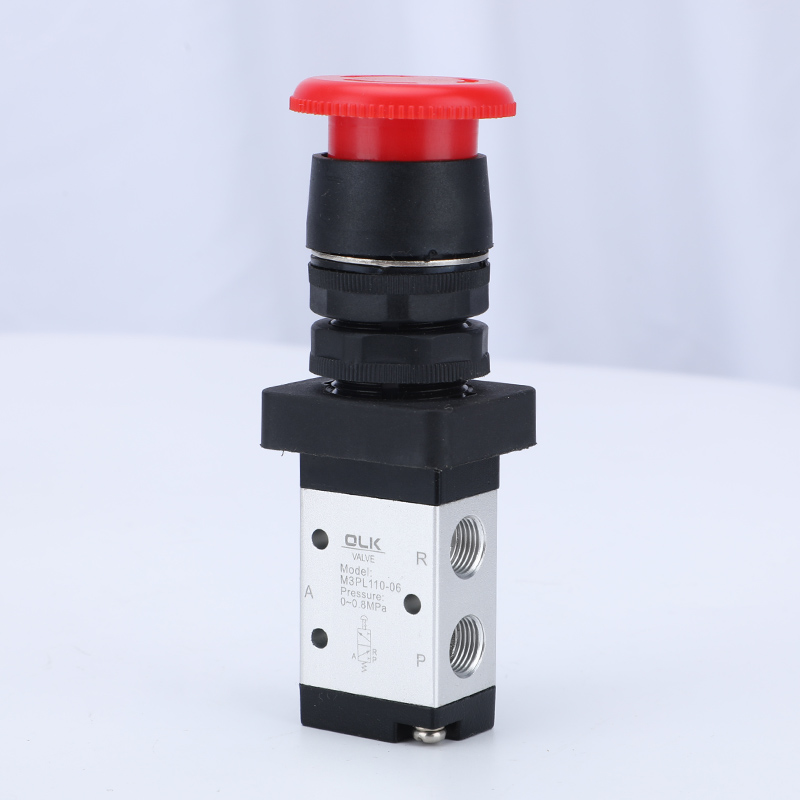

PL:ปุ่มหยุดฉุกเฉินแบบกระแทก (M3PL)
HS:ประเภทตัวเลือก (M3HS)
1. ช่องระบายอากาศอยู่ที่ตัวถังอำนวยความสะดวกในการติดตั้งท่อไอเสียเพื่อลดเสียงรบกวนและมลพิษ
2. ซีรีส์ M3B, M3R และ M3L ต้องใช้แรงภายนอกในการสลับโดยกลไกภายนอก เหมาะสำหรับการตรวจจับตำแหน่งหรือสวิตช์สโตรค
3. ซีรีส์ M3C, M3D, M3Y, M3PF, M3PM, M3PP และ M3PLM3HS ดำเนินการด้วยตนเอง โดยมีรูปทรงโครงสร้างต่างๆ ของหัวควบคุม เพื่อความสะดวกในการใช้งานภายใต้สภาวะที่แตกต่างกัน
4. โครงสร้างแบบลูกสูบ แรงควบคุมไม่ได้รับผลกระทบจากแรงดันใช้งาน (เช่น ไม่มีแรงดันต้าน) การซีลวงแหวนด้านใน การซีลที่ดีเยี่ยม และการสลับที่ยืดหยุ่น
5. ไม่จำเป็นต้องหล่อลื่นน้ำมัน
6. การติดตั้งและใช้งานสะดวกด้วยการติดตั้งหลายตำแหน่ง
7. หัวควบคุมของซีรีส์ M3C, M3D, M3Y, M3R และ M3L ทำจากวัสดุโลหะเพื่ออายุการใช้งานที่ยาวนานและความน่าเชื่อถือที่มากขึ้น
|
แบบอย่าง |
เอ็ม3บี |
เอ็ม3ซี |
เอ็ม3ดี |
M3R |
M3L |
M3Y |
M3PM |
M3PP |
M3PF |
M3PL |
M3HS |
|
|
สื่อการทำงาน |
อากาศ (กรองผ่านหน้าจอกรองขนาดมากกว่า 40μm) |
|||||||||||
|
โหมดการดำเนินการ |
ชนิดออกฤทธิ์โดยตรง อุปกรณ์ควบคุม ภายนอก |
|||||||||||
|
ขนาดพอร์ต |
05:M5;06:G1/8;08:G1/4 |
|||||||||||
|
พื้นที่หน้าตัดที่มีประสิทธิภาพ |
มินิ |
05:2.5มม.²(Cv=0.14) |
||||||||||
|
110 |
06:8.0มม.²(Cv=0.45) |
|||||||||||
|
210 |
06:9.0มม.²(Cv=0.5); 0.8:12.0มม.²(Cv=0.67) |
|||||||||||
|
ตำแหน่ง |
3/2 พอร์ต |
|||||||||||
|
ไม่จำเป็น |
||||||||||||
|
ช่วงความดัน |
0-1.0MPA (0-145psi) |
|||||||||||
|
พิสูจน์ความกดดัน |
1.5MPa(215psi) |
|||||||||||
|
แรงกดดันจากการตื่น |
'-20-70 ℃ |
|||||||||||
|
วัสดุตัวเครื่อง |
อลูมิเนียมอัลลอยด์ |
|||||||||||
ข้อควรระวัง
1) ส่วนควบคุมทำจากพลาสติกวิศวกรรมและอนุญาตให้ดำเนินการด้วยตนเองเท่านั้น อย่าใช้แรงกระแทกจากโลหะเพื่อเปลี่ยนวาล์ว
2) ซีรีส์ M3B, M3C, M3D, M3PM, M3PF และ M3PP จะถูกรีเซ็ตโดยอัตโนมัติ วาล์วแมนนวล M3Y, M3HS และ M3PL ถูกรีเซ็ตด้วยตนเอง หลังจากกด M3PL เข้าไปในตำแหน่งสมบัติแล้ว จะต้องหมุนปุ่มหมุนเพื่อรีเซ็ต
3) ให้ความสนใจกับจังหวะการถอยหลัง เมื่อแรงภายนอกทำให้วาล์วถอยหลัง จังหวะการถอยหลังพื้นฐานไม่ควรเกินช่วงจังหวะการถอยหลังที่ระบุในตารางจังหวะควบคุม มิฉะนั้นจะทำให้ตัววาล์วเสียหาย
4) โรลเลอร์วาล์วทางเดียว M3L สามารถสลับได้ในทิศทางเดียวเท่านั้น (กดจากขวาไปซ้าย) การชนที่ไม่ถูกต้องในทิศทางอื่น (โค้งจากซ้ายไปขวา)
5) สามารถสั่งซื้อชุดหัวควบคุมแยกกันได้
คำถามที่พบบ่อย:
วาล์วทางกลซีรีส์ M3 สามารถเปลี่ยนผลิตภัณฑ์ใดบ้างด้วยฟังก์ชันเดียวกัน
วาล์วทางกลซีรีส์ M3 ของ OLK สามารถแทนที่วาล์วทางกลซีรีส์ M3 ของ AIRTAC
เธรดซีรีย์ M3 คืออะไร?
M3-210-08 เกลียววาล์วกลคือ G1/4 และ M3-110-06/M3-210-06 คือ G1/8
วาล์วควบคุมนิวแมติก M5 และ M3 แตกต่างกันอย่างไร
วาล์วกล M5 มี 2 ตำแหน่ง 5 ทาง วาล์วกล M3 มี 2 ตำแหน่ง 3 ทาง
ปุ่มกด M3 ขนาดเท่าไหร่คะ?
ขนาดปุ่มวาล์วกล M3 คือ 22 มม
ปุ่มกดสามารถเลือกสีได้กี่สี?
PM,PP,PF มีสี่สีให้เลือก:R สีแดง;G สีเขียว;B สีดำ
