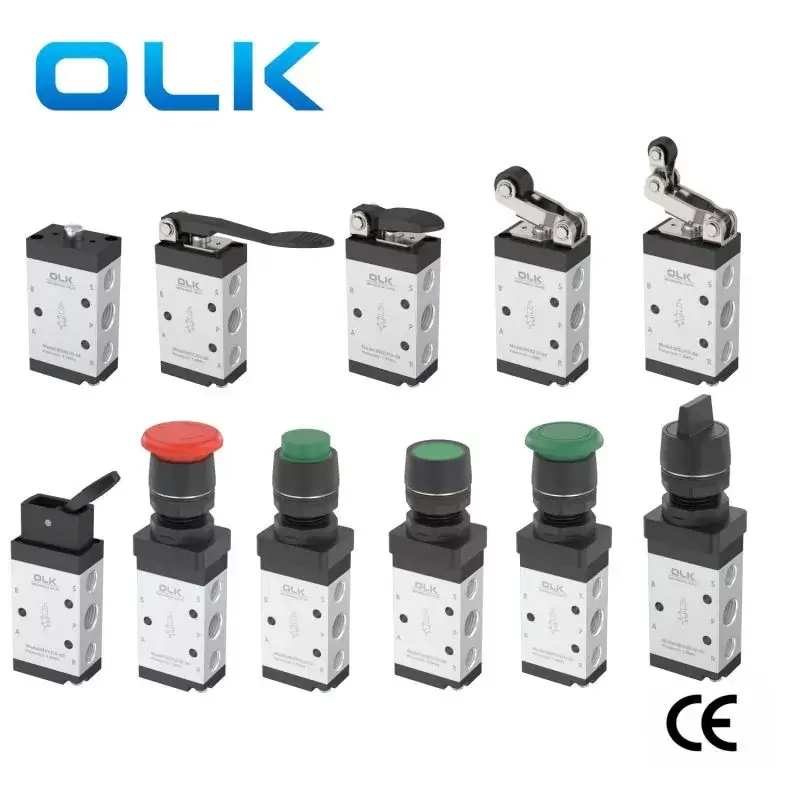

AIRTAC TYPE M5 ซีรีส์ วาล์วปุ่มแบบกลไก 5/2 ทางผลิตโดยบริษัทนิวแมติก OLK วาล์วแบบกลไก M5 เป็นโครงสร้างคอลัมน์แบบเลื่อน พอร์ต exhuaust ที่อยู่บนตัววาล์ว วาล์วปุ่ม M5 จะง่ายกว่าในการติดตั้งท่อไอเสียเพื่อลดเสียงรบกวนและมลพิษ วาล์วควบคุมปุ่มแบบกลไกซีรีส์ M5 5 ทาง ในขณะที่ M5-210 มีเธรดอินเทอร์เฟซ G1/8 และ G1/4
เครื่องหมาย:
รหัสการสั่งซื้อ
ม5
น
210
06
R
ประเภทปุ่ม
รหัส
ขนาดพอร์ต
สีของปุ่ม
M5:ประเภท M

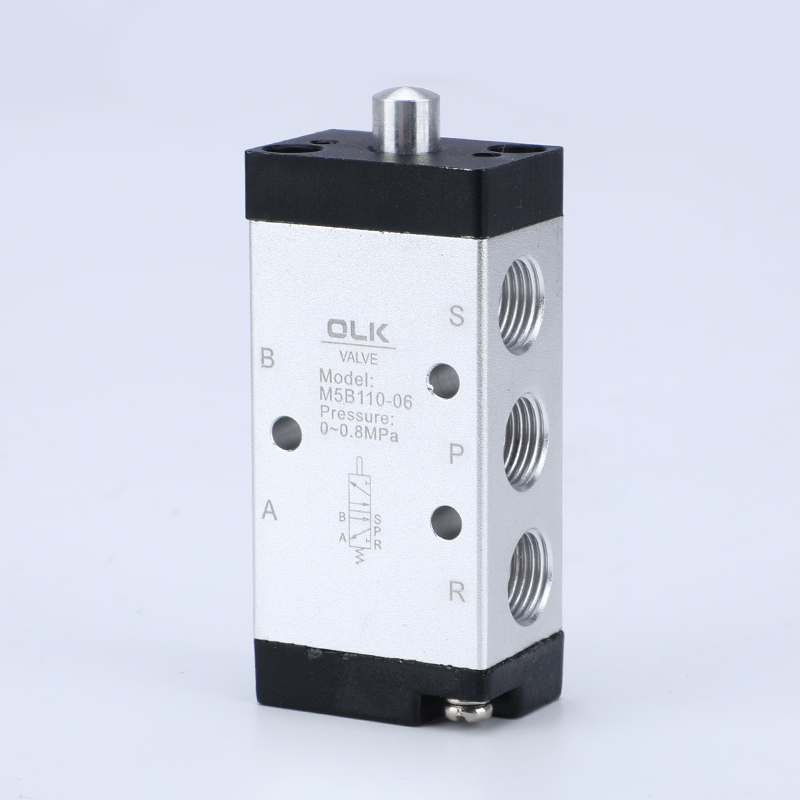

B:ประเภทพื้นฐาน (M5B)
การควบคุมเดี่ยวซีรีส์ 110:110
100:06:ก/18
พีแอล:สีแดง

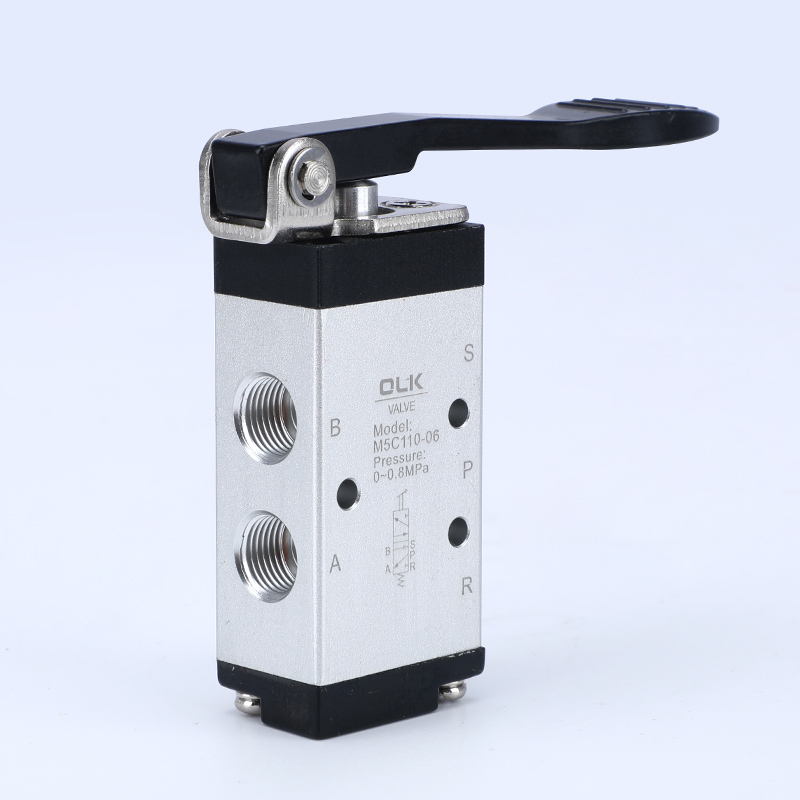

C:แบบด้ามยาว (M5C)
การควบคุมเดี่ยวซีรีส์ 210:210
200:06:G1/8
PP/PF/PM/HS:สีแดง สีเขียว สีดำ

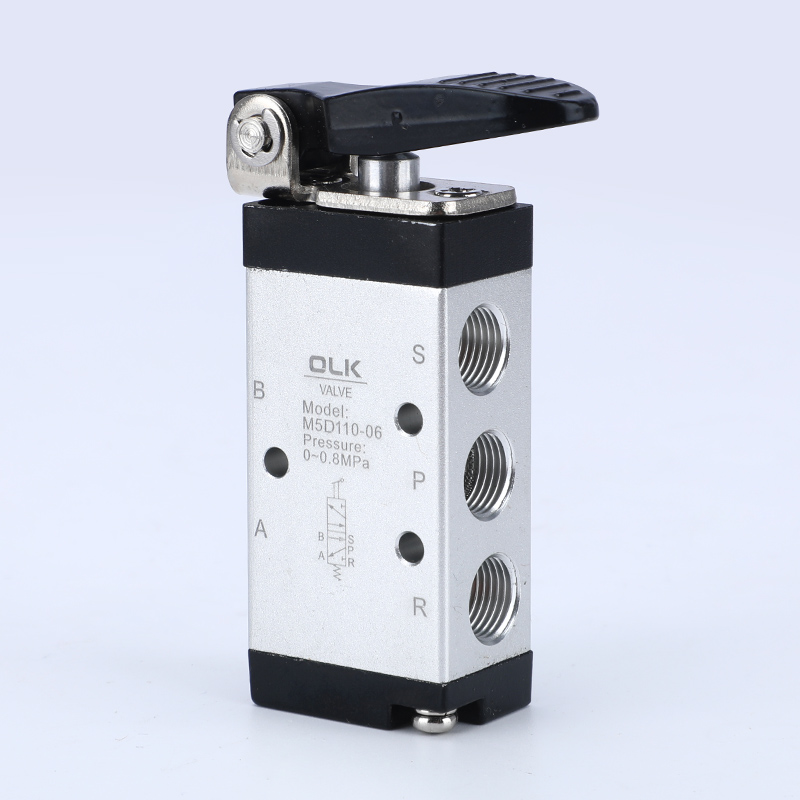

D:แบบด้ามจับสั้น (M5D)
200: 08g1/4

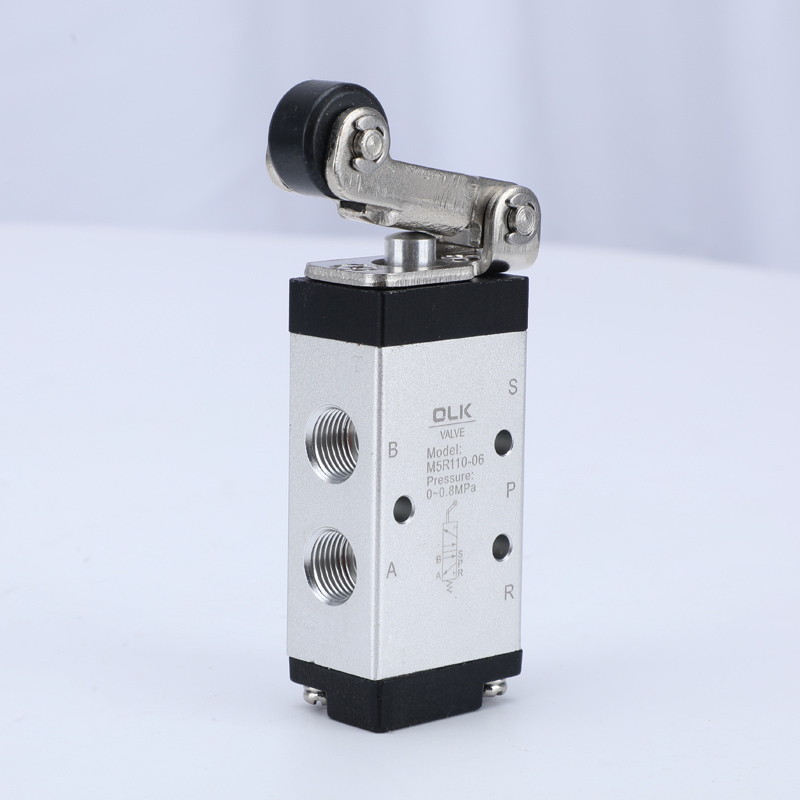

R:แบบก้านโยกโรเลอร์ (M5R)

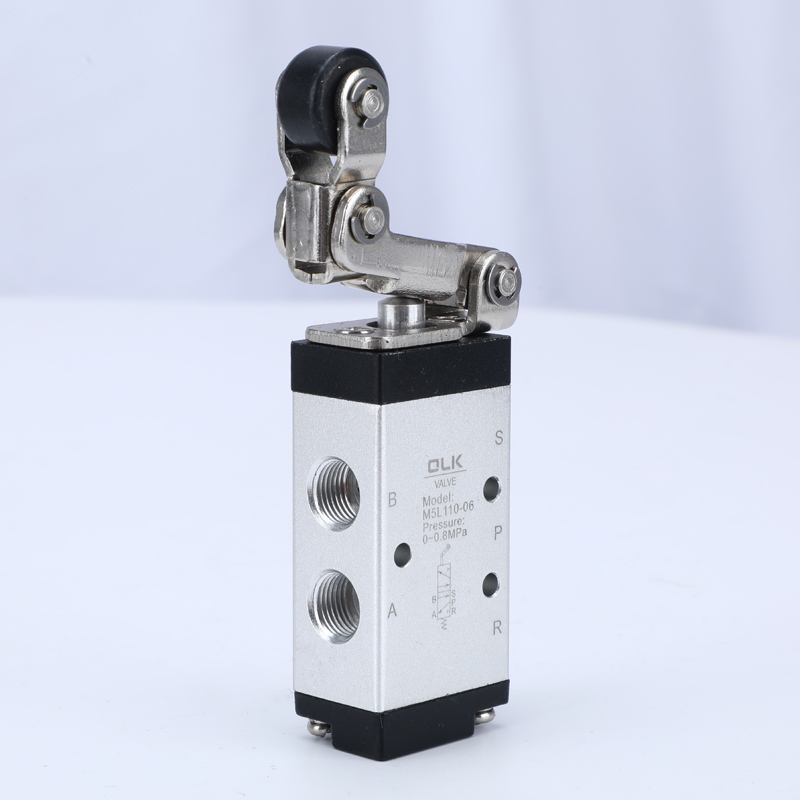

L:ประเภทก้านโยก โรเลอร์ ทิศทางเดียว (M5L)

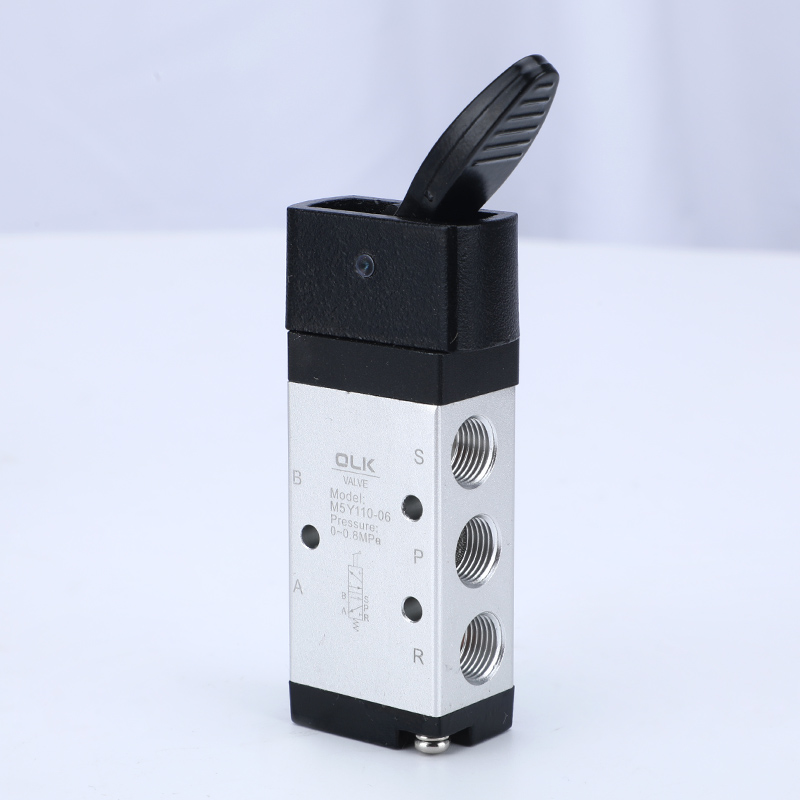

Y:แบบแขนโยก (M5Y)

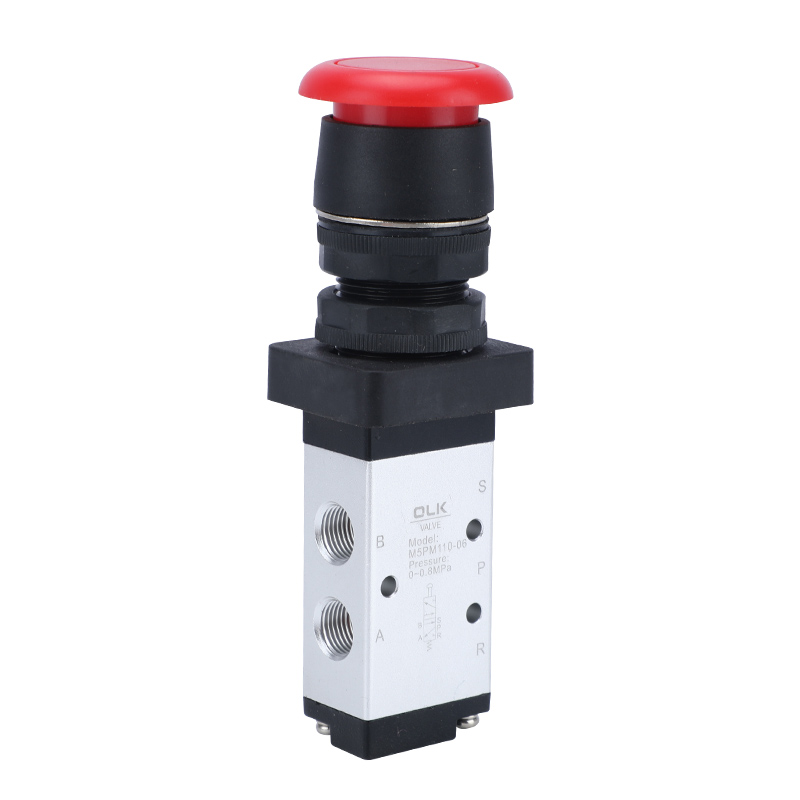

PM:แบบกระดุมหัวเห็ด (M5PM)

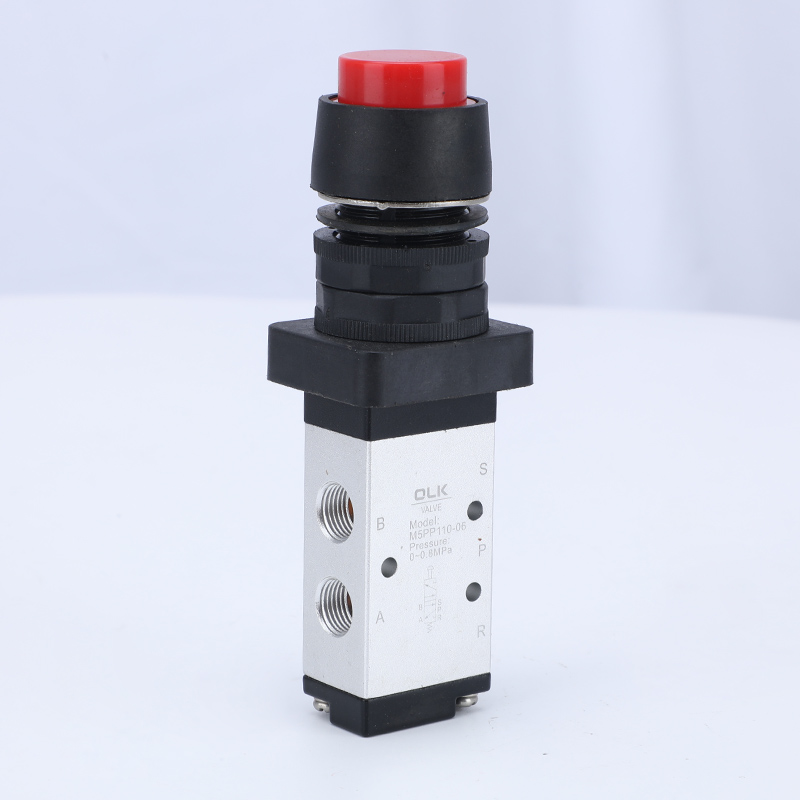

PP:แบบปุ่มหัวยก (M5PP)

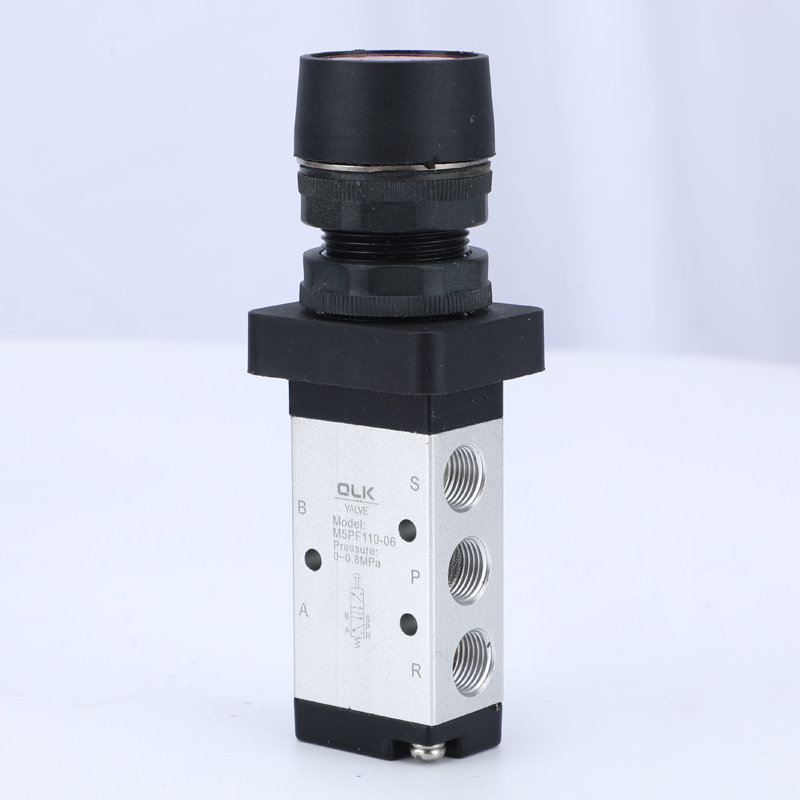

PF:ประเภทปุ่มหัวแบน (M5PF)
PL:ปุ่มหยุดฉุกเฉินแบบกระแทก (M5PL)

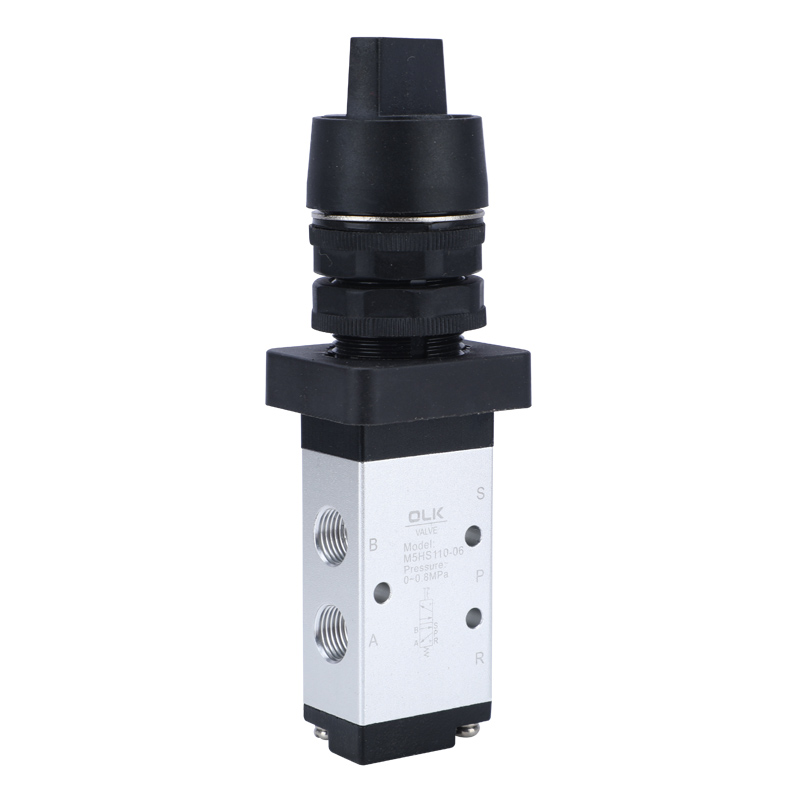

HS:ประเภทตัวเลือก (M5HS)

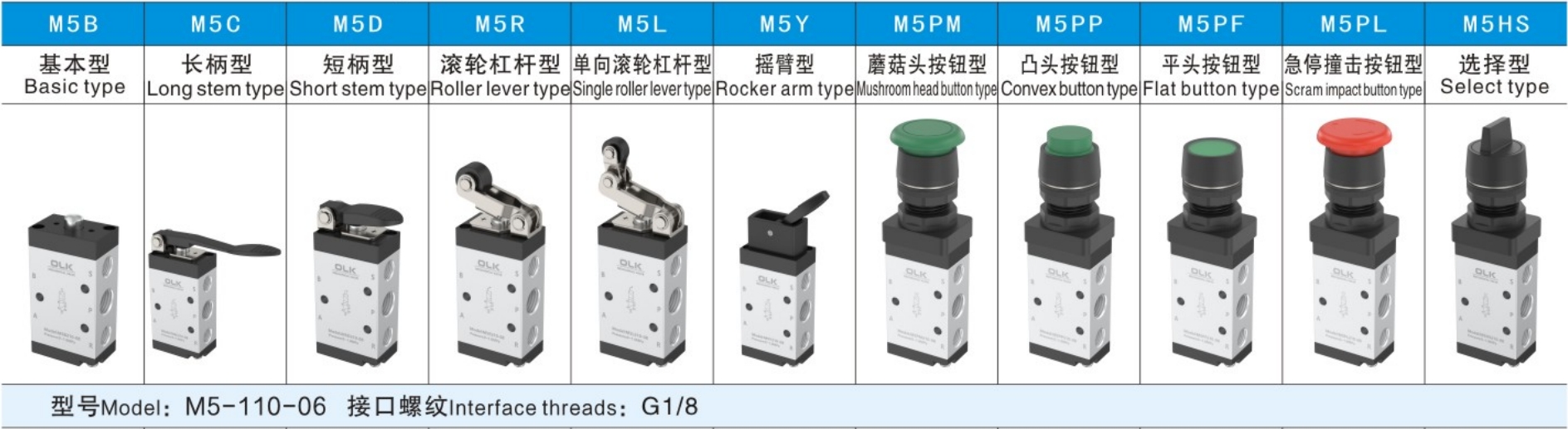

- ประเภทพื้นฐาน (M5B)
- แบบด้ามจับยาว (M5C)
- แบบด้ามจับสั้น (M5D)
- แบบโรเลอร์ ก้านโยก (M5R)
- ประเภท ก้านโยก โรเลอร์ ทิศทางเดียว (M5L)
- แบบแขนโยก (M5Y)
- แบบกระดุมหัวเห็ด (M5PM)
- แบบกระดุมหัวยก (M5PP)
- แบบกระดุมหัวแบน (M5PF)
- ประเภทปุ่มหยุดฉุกเฉิน (M5PL)
- ประเภทตัวเลือก (M5HS)
สำหรับประเภท PM, PP และ PF มีปุ่มสีให้เลือกสามสี: แดง เขียว และดำ
1. ช่องระบายอากาศอยู่ที่ตัวถังอำนวยความสะดวกในการติดตั้งตัวเก็บเสียงเพื่อลดเสียงรบกวนและมลภาวะ
2. ซีรีส์ M5B, M5R, M5L ต้องใช้แรงภายนอกในการสลับโดยกลไกภายนอก เหมาะสำหรับการตรวจจับตำแหน่งหรือสวิตช์จังหวะ
3. ซีรีส์ M5C,M5D, M5Y,M5PF,M5PM,M5PP,M5PL,M5HS ทำงานด้วยตนเองด้วยหัวควบคุมโครงสร้างต่างๆ เพื่อความสะดวกภายใต้สภาวะที่แตกต่างกัน

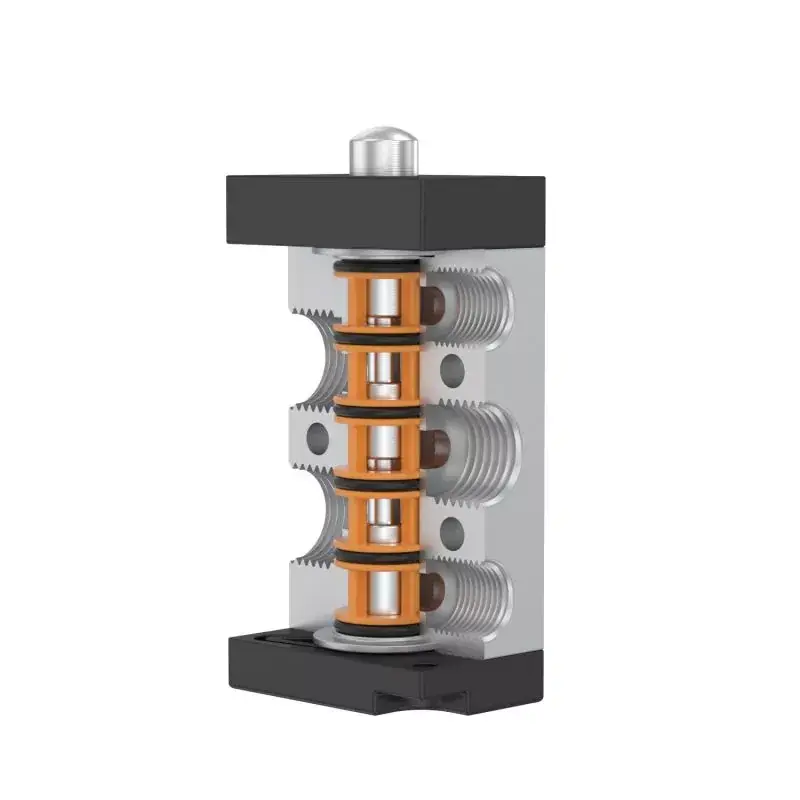

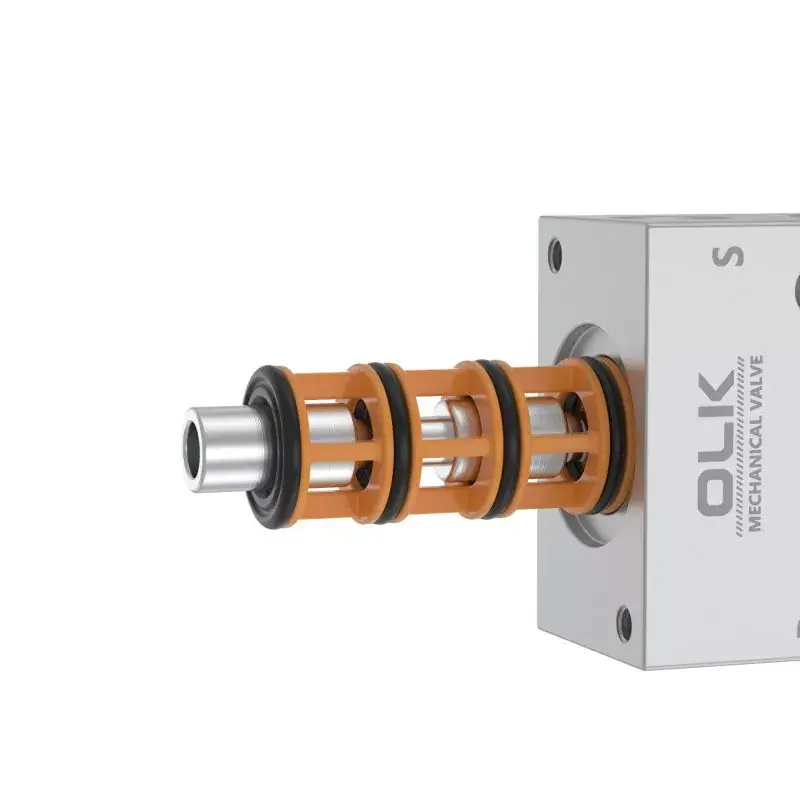

4. โครงสร้างคอลัมน์แบบเลื่อน แรงควบคุมที่ไม่ได้รับผลกระทบจากแรงดันใช้งาน (เช่น ไม่มีผลกระทบจากแรงดันย้อนกลับ) ซีลวงแหวนด้านในเพื่อการซีลที่ดี การสลับที่ยืดหยุ่น
5. ไม่จำเป็นต้องหล่อลื่นน้ำมัน
6. การติดตั้งหลายตำแหน่งเพื่อให้ใช้งานง่าย
7. หัวควบคุมซีรีย์ M5C, M5D, M5Y, M5R, M5L ทำจากโลหะทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานและความน่าเชื่อถือและเสถียรภาพที่มากขึ้น
|
สื่อการทำงาน |
อากาศ (กรองผ่านตัวกรองขนาดมากกว่า 40μm) |
|
การกระทำ |
การออกฤทธิ์โดยตรงภายนอก |
|
เส้นผ่านศูนย์กลางพอร์ต |
05:M5,06:G1/8,08:G1/4 |
|
จำนวนตำแหน่ง |
2 ตำแหน่ง 5 ทาง |
|
การหล่อลื่น |
ไม่จำเป็น |
|
ช่วงแรงดันใช้งาน MPa(psi) |
0∼1.0(~145) |
|
รับประกันความทนแรงดัน |
1.5MPa(215psi) |
|
อุณหภูมิในการทำงาน °C |
-20~70 |
|
พื้นที่หน้าตัด mm² (ค่า CV) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
วัสดุตัวเครื่อง |
อลูมิเนียมอัลลอยด์ |
ข้อควรระวัง
1) ส่วนควบคุมทำจากพลาสติกวิศวกรรมและอนุญาตให้ดำเนินการด้วยตนเองเท่านั้น อย่าใช้แรงกระแทกจากโลหะเพื่อเปลี่ยนวาล์ว
2) ซีรีส์ M5B, M5C, M5D, M5PM, M5PF และ M5PP จะถูกรีเซ็ตโดยอัตโนมัติ วาล์วแมนนวล M5Y, M5HS และ M5PL ถูกรีเซ็ตด้วยตนเอง หลังจากกด M5PL เข้าไปในตำแหน่งสมบัติแล้ว จะต้องหมุนปุ่มหมุนเพื่อรีเซ็ต
3) ให้ความสนใจกับจังหวะการถอยหลัง เมื่อแรงภายนอกทำให้วาล์วถอยหลัง จังหวะการถอยหลังพื้นฐานไม่ควรเกินช่วงจังหวะการถอยหลังที่ระบุในตารางจังหวะควบคุม มิฉะนั้นจะทำให้ตัววาล์วเสียหาย
4) วาล์วลูกกลิ้งทางเดียว M5L สามารถสลับได้ในทิศทางเดียวเท่านั้น (กดจากขวาไปซ้าย) การชนที่ไม่ถูกต้องในทิศทางอื่น (โค้งจากซ้ายไปขวา)
5) ชุดหัวควบคุมสามารถสั่งซื้อแยกกันได้
คำถามที่พบบ่อย:
วาล์วทางกลซีรีส์ M5 สามารถแทนที่ผลิตภัณฑ์ใดบ้างด้วยฟังก์ชันเดียวกัน
วาล์วทางกลซีรีส์ M5 ของ OLK สามารถแทนที่วาล์วทางกลซีรีส์ M5 ของ AIRTAC
เธรดซีรีย์ M5 คืออะไร?
M5-110-08 วาล์วเกลียวคือ G1/4 และ M5-110-06/M5-210-06 คือ G1/8
วาล์วควบคุมนิวแมติก M5 และ M3 แตกต่างกันอย่างไร
วาล์วกล M5 มี 2 ตำแหน่ง 5 ทาง วาล์วกล M3 มี 2 ตำแหน่ง 3 ทาง
ปุ่มกด M5 ขนาดเท่าไหร่คะ?
ขนาดปุ่มวาล์วกล M5 คือ 22 มม
ปุ่มกดสามารถเลือกสีได้กี่สี?
PM,PP,PF มีสี่สีให้เลือก:R สีแดง;G สีเขียว;B สีดำ
