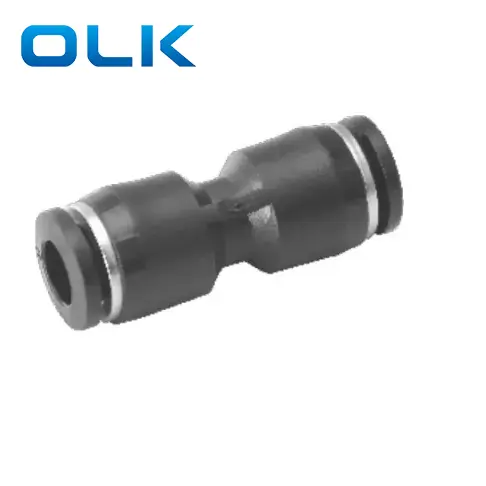

PU Union Straight Push in Tube Fitting

ในฐานะที่เป็นผู้ผลิตระดับมืออาชีพ Olk ต้องการให้คุณ PU Union Straight Push ในการติดตั้งหลอด และ Olk จะให้บริการที่ดีที่สุดหลังการขายและการจัดส่งที่ทันเวลา

ส่งคำถาม

รายละเอียดสินค้า

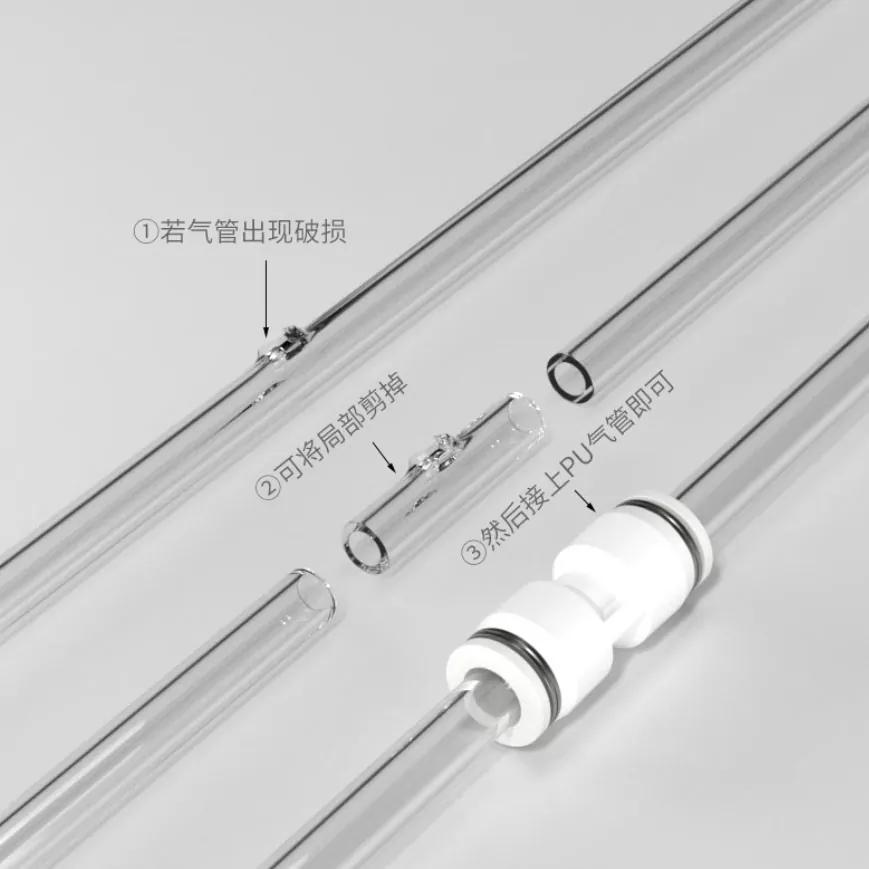

PU Union Straight Push in Tube Vitting คือการออกแบบตัวเชื่อมต่อแบบ push-to-connect สำหรับใช้กับท่อ PU (โพลียูรีเทน) ในระบบนิวเมติก

พวกเขามีการติดตั้งอย่างรวดเร็วการปิดผนึกที่แข็งแกร่งและการถอดชิ้นส่วนง่ายทำให้เหมาะสำหรับเครื่องมือทางอากาศกระบอกสูบและอุปกรณ์อัตโนมัติ

มีให้เลือกหลายประเภทเช่นตรงข้อศอกทีทีและกำแพงกั้นที่มีขนาดเธรดที่แตกต่างกันเพื่อให้เหมาะกับแอปพลิเคชันที่หลากหลาย

รหัสการสั่งซื้อ
PU	8	-	01
แบบอย่าง	ขนาดหลอด (ตัวชี้วัด)		ขนาดหลอด (ตัวชี้วัด)
การติดตั้งซีรีส์ PU	4: 4 มม.		4: 4 มม.
	6: 6 มม.		6: 6 มม.
	8: 8 มม.		8: 8 มม.
	10: 10 มม.		10: 10 มม.
	12: 12 มม.		12: 12 มม.
	14: 14 มม.		14: 14 มม.
	16: 16 มม.		16: 16 มม.

พารามิเตอร์พารามิเตอร์พื้นฐานทั่วไปของ PU Union

ของเหลว	อากาศ/น้ำ (เงื่อนไข)/สูญญากาศ
แรงกดดันในการดำเนินงาน	0-1.0MPA
ความดันสูญญากาศ	-100kpa (10 torr)
อุณหภูมิการทำงาน	-10-60 ℃
วัสดุ	ไนลอน (PA), โพลียูรีเทน (PU)

พารามิเตอร์พารามิเตอร์ขนาดพารามิเตอร์พารามิเตอร์พารามิเตอร์แบบพารามิเตอร์

การติดตั้งหลอดนิ้ว	การติดตั้งหลอดเมตริก	FD1	B
P5 / 32	PU-4	4	32.5
pu1/4	PU-6	6	35.5
P5 / 16	PU-8	8	38
pu3/8	PU-10	10	47
PU1/2	PU-12	12	47.5
	PU-14	14	47.5
	PU-16	16	67

การอ้างอิงการแปลงขนาดเธรดอิมพีเรียลทั่วไป
ขนาดของจักรวรรดิ	ประมาณ ตัวชี้วัด (มม.)	สูตรการแปลง
1/8	3.2 มม.	1 ÷ 8 × 25.4 = 3.175
5/32	3.97 มม.	5 ÷ 32 × 25.4 = 3.97
1/4	6.35 มม.	1 ÷ 4 × 25.4 = 6.35
5/16	7.94 มม.	5 ÷ 16 × 25.4 = 7.94
3/8	9.53 มม.	3 ÷ 8 × 25.4 = 9.53
1/2	12.7 มม.	1 ÷ 2 × 25.4 = 12.7
