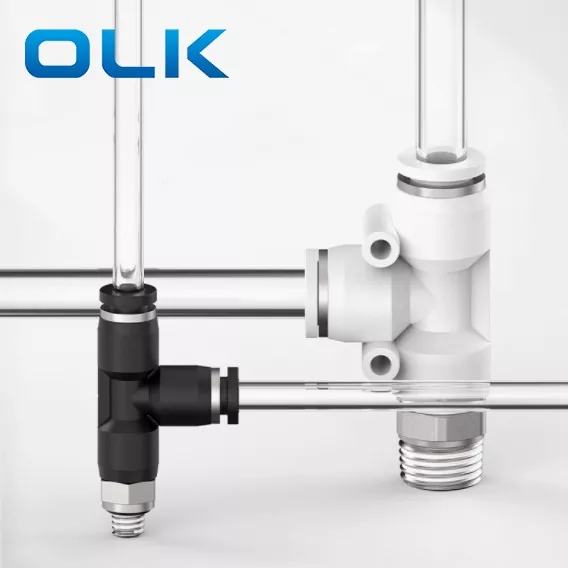

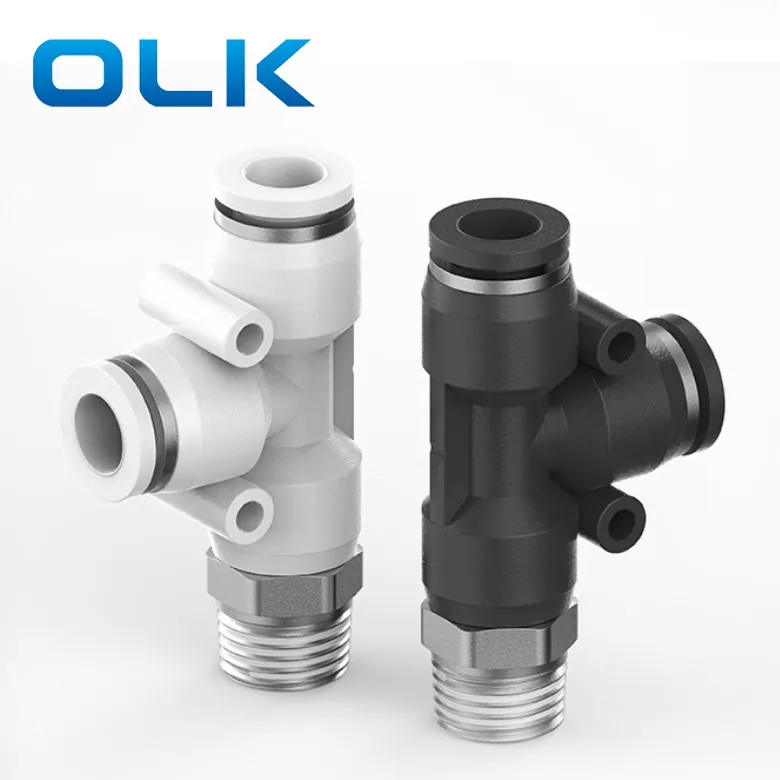

PD Run Tee Push ใน Tube Fitting เป็นแบบพุชอินแบบสามทาง Y-type ซึ่งออกแบบมาเพื่อแบ่งแหล่งอากาศหนึ่งแหล่งออกเป็นสองเอาต์พุต เหมาะอย่างยิ่งสำหรับระบบที่ต้องการการเชื่อมต่อนิวเมติกแบบหนึ่งในสอง
คุณสมบัติที่สำคัญของ PD Fitting: การออกแบบรูปตัว y สำหรับการกระจายอากาศที่มีประสิทธิภาพ;
|
รหัสการสั่งซื้อ |
|||
|
PD |
8 |
- |
01 |
|
แบบอย่าง |
ขนาดหลอด (ตัวชี้วัด) |
|
ประเภทด้าย (55 °เส้นตรงท่อ) |
|
การติดตั้ง PD Series |
4: 4 มม. |
|
01: G1/8 |
|
|
6: 6 มม. |
|
02: G1/4 |
|
|
8: 8 มม. |
|
03: G3/8 |
|
|
10: 10 มม. |
|
04: G1/2 |
|
|
12: 12 มม. |
|
|
|
|
14: 14 มม. |
|
|
|
|
16: 16 มม. |
|
|
|
ของเหลว |
อากาศ/น้ำ (เงื่อนไข)/สูญญากาศ |
|
แรงกดดันในการดำเนินงาน |
0-1.0MPA |
|
ความดันสูญญากาศ |
-100kpa (10 torr) |
|
อุณหภูมิการทำงาน |
-10-60 ℃ |
|
วัสดุ |
ไนลอน (PA), โพลียูรีเทน (PU) |
|
การติดตั้งหลอดนิ้ว |

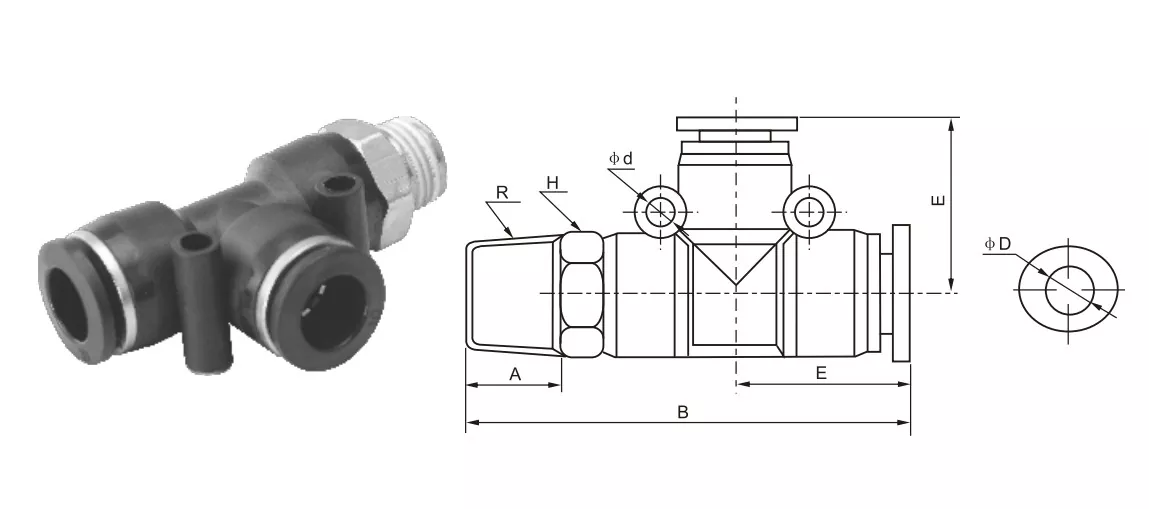

การติดตั้งหลอดเมตริก |
φd |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
ชื่อ/ประเภท |
คำอธิบายโครงสร้างอินเตอร์เฟส |
|
Run Tee (PD) |
การไหลเวียนของอากาศหลักตรงและกิ่งจะถูกนำออกในแนวตั้ง |
|
Tee Branch (PB) |
อินเทอร์เฟซสองตัวเชื่อมต่อที่มุมขวาหนึ่งในสาขาของ "t" |
|
ทีเท่ากับ |
สามพอร์ตที่มีขนาดเท่ากัน |
อะไรคือ 'Run Tee' ในตัวเชื่อมต่อที่เหมาะสม?
Tee "หมายถึงตัวเชื่อมต่อรูปตัว T (TEE) ที่มีสามอินเตอร์เฟส;
'เรียกใช้' หมายถึงช่องหลัก (ทิศทางของการไหลเวียนของอากาศหลักเป็นเส้นตรง);
ดังนั้น 'Run Tee' หมายความว่าช่องทางหลักตรงผ่านและสาขาจะถูกนำออกในแนวตั้งตรงกลาง
