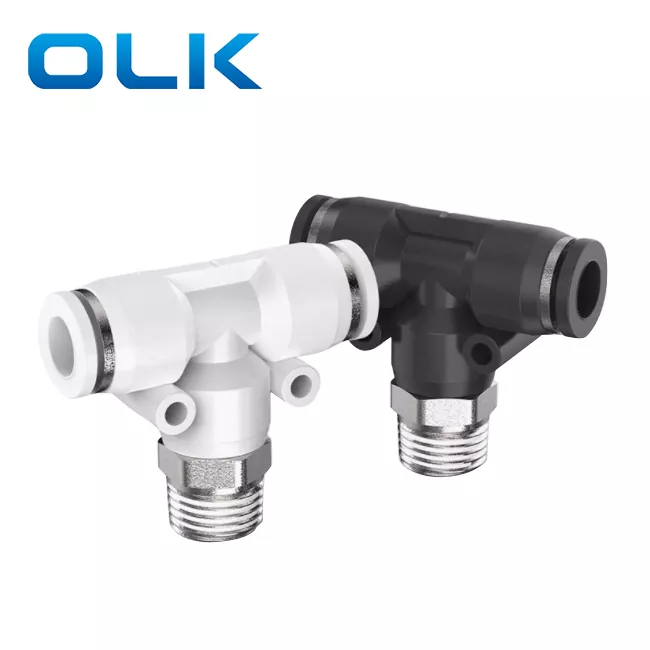

PB สาขา Tee Push In Tube Fitting

รหัสการสั่งซื้อ

พีบี

8

--

01

แบบอย่าง

ขนาดท่อ (เมตริก)

ประเภทเกลียว (เกลียวท่อตรง 55°)

ข้อต่อฟิตติ้งซีรีส์ PB

4:4มม

01:G1/8

6:6มม

02:G1/4

8:8มม

03:G3/8

10:10มม

04:G1/2

12:12มม

14:14มม

16:16มม

ของไหล

อากาศ/น้ำ(มีเงื่อนไข)/สูญญากาศ

แรงดันใช้งาน

0-1.0Mpa

แรงดันสุญญากาศ

-100Kpa(10 ทอร์)

อุณหภูมิในการทำงาน

-10-60 ℃

วัสดุ

ไนลอน(PA), โพลียูรีเทน(PU)

ข้อต่อท่อนิ้ว

ข้อต่อท่อเมตริก

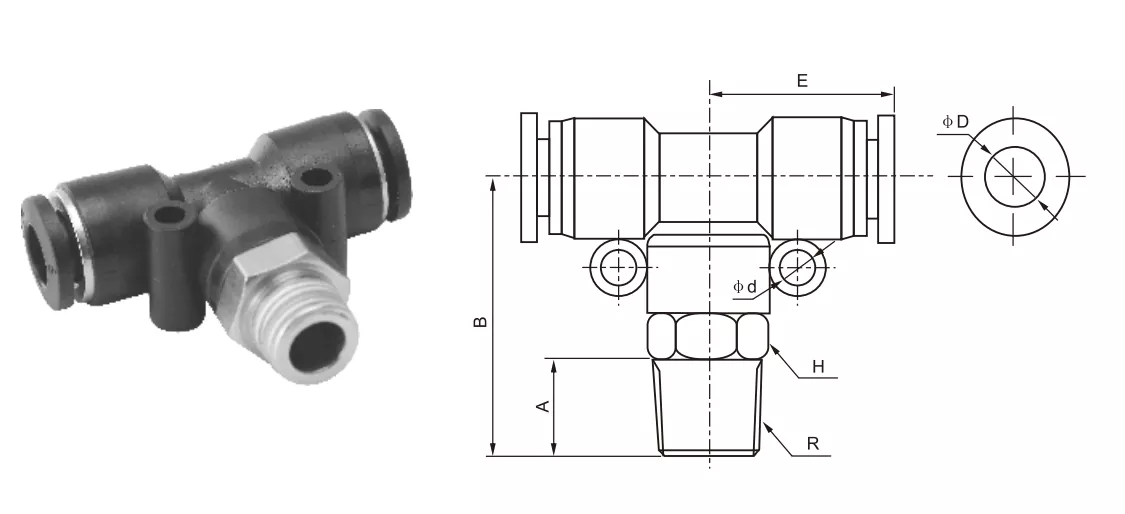

φD

R

A

B

E

H2

φd

PB5/32-M5

PB4-M5

4

ม5

4.5

25.4

18.6

10

/

PB5/32-01

PB4-01

4

อาร์1/8

7

25.4

18.6

10

/

PB5/32-02

PB4-02

4

อาร์1/4

9

27.8

18.6

14

/

PB1/4-M5

PB6-M5

6

ม5

4.5

26.8

20.8

12

3.5

PB1/4-01

PB6-01

6

อาร์1/8

6.5

37.6

20.8

12

3.5

PB1/4-02

PB6-02

6

อาร์1/4

9

30

20.8

14

3.5

PB1/4-03

PB6-03

6

R3/8

10

30.6

20.8

17

3.5

PB1/4-04

PB6-04

6

อาร์1/2

10

32.5

20.8

21

3.5

PB5/16-01

PB8-01

8

อาร์1/8

8

31.5

22.9

14

4.5

PB5/16-02

PB8-02

8

อาร์1/4

10

33

22.9

14

4.5

PB5/16-03

PB8-03

8

R3/8

10

33.6

22.9

17

4.5

PB5/16-04

PB8-04

8

อาร์1/2

11

35

22.9

21

4.5

PB3/8-01

PB10-01

10

อาร์1/8

8

37

27.8

17

4

PB3/8-02

PB10-02

10

อาร์1/4

10

38

27.8

17

4

PB3/8-03

PB10-03

10

R3/8

10

38

27.8

17

4.5

PB3/8-04

PB10-04

10

อาร์1/2

11

39

27.8

21

4.5

PB1/2-01

PB12-01

12

อาร์1/8

8

37.5

29.5

19

5

PB1/2-02

PB12-02

12

อาร์1/4

10

40

29.5

19

5

PB1/2-03

PB12-03

12

R3/8

10

40

29.5

19

5

PB1/2-04

PB12-04

12

อาร์1/2

11

41

29.5

21

5

PB14-03

16

R3/8

11

46.3

34.5

24

4

PB14-04

16

อาร์1/2

12

47.3

34.5

27

4

ชื่อ/ประเภท

คำอธิบายโครงสร้างอินเทอร์เฟซ

รันตี๋ (PD)

การไหลเวียนของอากาศหลักเป็นแนวตรง และกิ่งก้านจะถูกนำออกในแนวตั้ง

แบรนช์ ที(PB)

อินเทอร์เฟซสองตัวเชื่อมต่อกันที่มุมฉาก หนึ่งอันอยู่ที่สาขาของ "T"

ตี๋เท่าเทียมกัน

พอร์ตสามพอร์ตที่มีขนาดเท่ากัน
