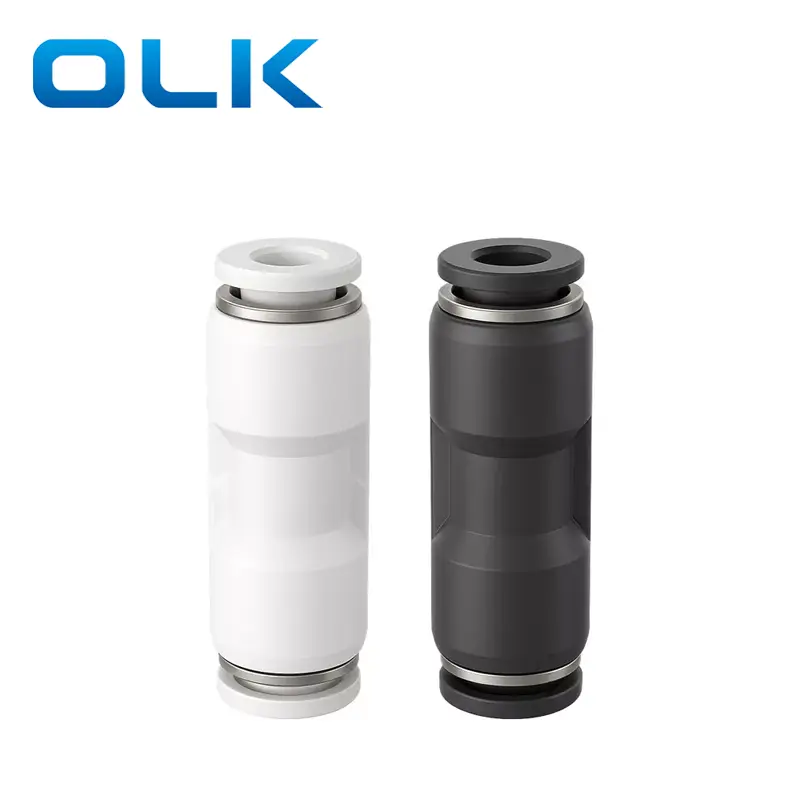

PG ลดสหภาพตรงดันในข้อต่อท่อ

รหัสการสั่งซื้อ

พีจี

8

--

01

แบบอย่าง

ขนาดท่อ (เมตริก)

ขนาดท่อ (เมตริก)

ข้อต่อฟิตติ้งซีรีส์ PG

4:4มม

4:4มม

6:6มม

6:6มม

8:8มม

8:8มม

10:10มม

10:10มม

12:12มม

12:12มม

14:14มม

14:14มม

16:16มม

16:16มม

ของไหล

อากาศ/น้ำ(มีเงื่อนไข)/สูญญากาศ

แรงดันใช้งาน

0-1.0Mpa

แรงดันสุญญากาศ

-100Kpa(10 ทอร์)

อุณหภูมิในการทำงาน

-10-60 ℃

วัสดุ

ไนลอน(PA), โพลียูรีเทน(PU)

ข้อต่อท่อนิ้ว

ข้อต่อท่อเมตริก

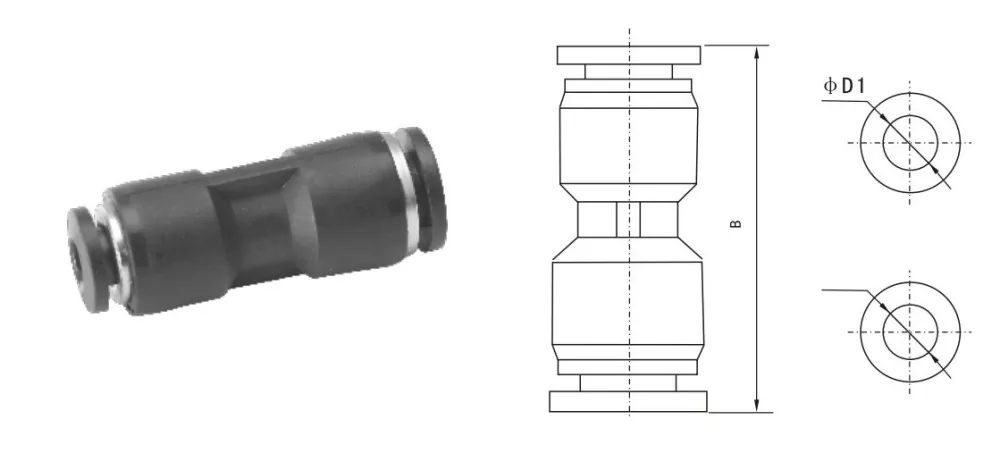

φD1

φD2

B

PG1/4-5-32

PG6-4

6

4

35

PG5/16-1/4

PG8-6

8

6

35.5

PG3/8-5/59

PG10-8

10

8

38

PG1/2-13/8

PG12-10

12

10

47

PG16-12

12

12

47.5

PG2/6-5/32

PG8-4

8

4

47.5

PG3/8-1/4

PG8-4

10

6

67

PG1/2-5/59

PG12-8

12

8

67

การอ้างอิงการแปลงขนาดเกลียวทั่วไปของจักรพรรดิ

ขนาดอิมพีเรียล

ประมาณ เมตริก (มม.)

สูตรการแปลง

1/8

3.2มม

1÷8×25.4=3.175

5/32

3.97มม

5۞32×25.4=3.97

1/4

6.35มม

1 ¨4×25.4=6.35

5/16

7.94มม

5۞16×25.4=7.94

3/8

9.53มม

3۞8×25.4=9.53

1/2

12.7มม

1÷2×25.4=12.7
