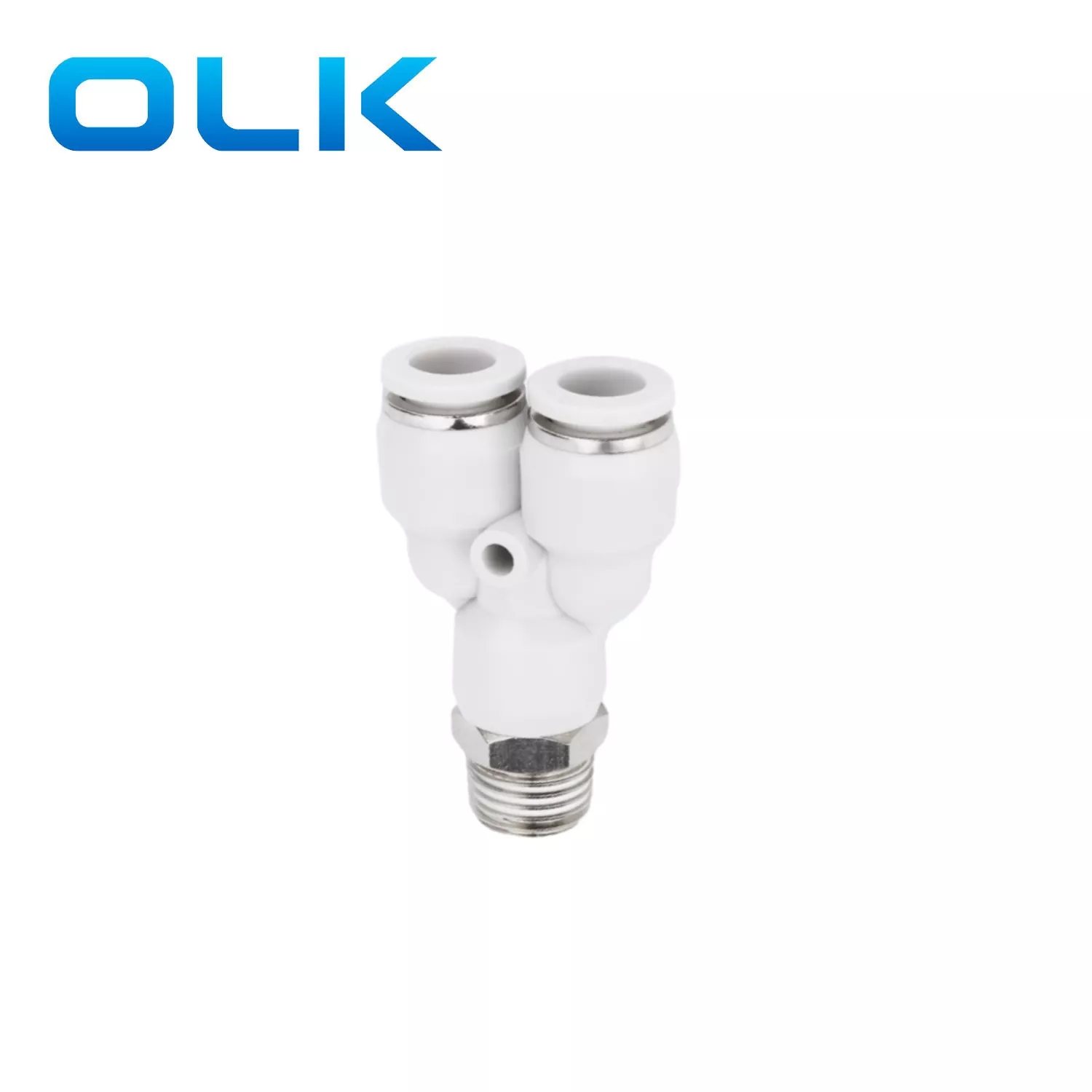

PX Y Type Typ Push-in Tube Vitting

รหัสการสั่งซื้อ

PX

8

-

01

แบบอย่าง

ขนาดหลอด (ตัวชี้วัด)

ประเภทด้าย (55 °เส้นตรงท่อ)

การติดตั้ง PX Series

4: 4 มม.

01: G1/8

6: 6 มม.

02: G1/4

8: 8 มม.

03: G3/8

10: 10 มม.

04: G1/2

12: 12 มม.

14: 14 มม.

16: 16 มม.

ของเหลว

อากาศ/น้ำ (เงื่อนไข)/สูญญากาศ

แรงกดดันในการดำเนินงาน

0-1.0MPA

ความดันสูญญากาศ

-100kpa (10 torr)

อุณหภูมิการทำงาน

-10-60 ℃

วัสดุ

ไนลอน (PA), โพลียูรีเทน (PU)

การติดตั้งหลอดนิ้ว

การติดตั้งหลอดเมตริก

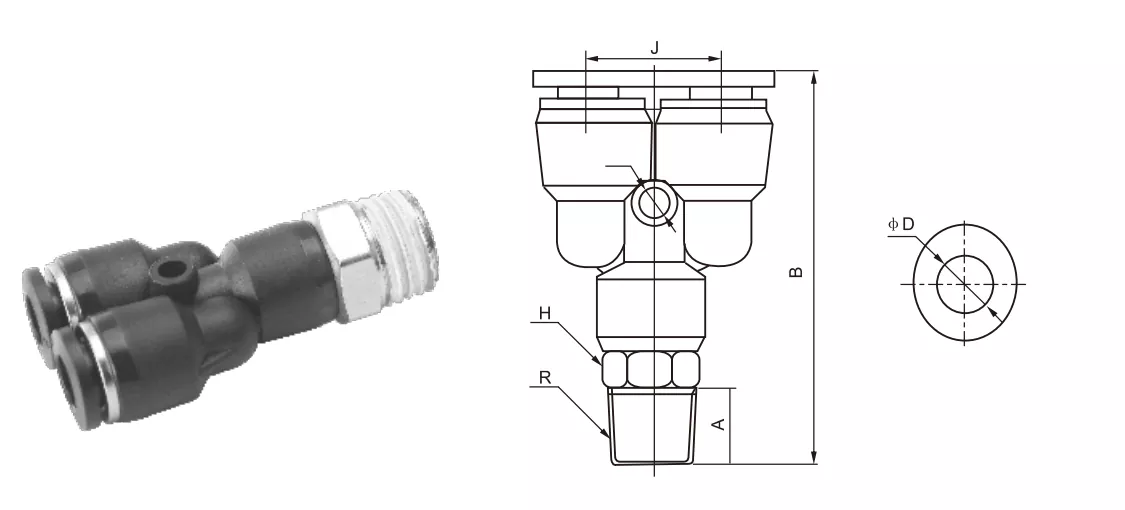

φd

R

A

B

E

J

φd

PX5/32-M5

PX4-M5

4

M5

4.5

42.5

10

10.8

2.5

PX5/32-01

PX4-01

4

R1/8

7

43

10

10.8

2.5

PX5/32-02

PX4-02

4

R1/4

9

44

14

10.8

3

PX1/4-M5

PX6-M5

6

M5

4.5

41.5

12

13.4

3.5

PX1/4-01

PX6-01

6

R1/8

6.5

46

12

13.4

3.5

PX1/4-02

PX6-02

6

R1/4

9

48.5

14

13.4

3.5

PX1/4-03

PX6-03

6

R3/8

10

49

17

13.4

3.5

PX1/4-04

PX6-04

6

R1/2

10

51

21

13.4

3.5

PX5/16-01

PX8-01

8

R1/8

8

51

14

15.8

4

PX5/16-02

PX8-02

8

R1/4

10

52.5

14

15.8

4

PX5/16-03

PX8-03

8

R3/8

10

53.5

17

15.8

4

PX5/16-04

PX8-04

8

R1/2

11

55

21

15.8

4

PX3/8-01

PX10-01

10

R1/8

8

56.5

17

19

4

PX3/8-02

PX10-02

10

R1/4

10

58

17

19

4

PX3/8-03

PX10-03

10

R3/8

10

58

17

19

4

PX3/8-04

PX10-04

10

R1/2

11

59

21

19

4

PX1/2-01

PX12-01

12

R1/8

8

62

19

21.5

4

PX1/2-02

PX12-02

12

R1/4

10

70

19

21.5

4.5

PX1/2-03

PX12-03

12

R3/8

10

70

19

21.5

4.5

PX1/2-04

PX12-04

12

R1/2

11

65

21

21.5

4

PX16-03

16

R3/8

11

PX16-04

16

R1/2

12

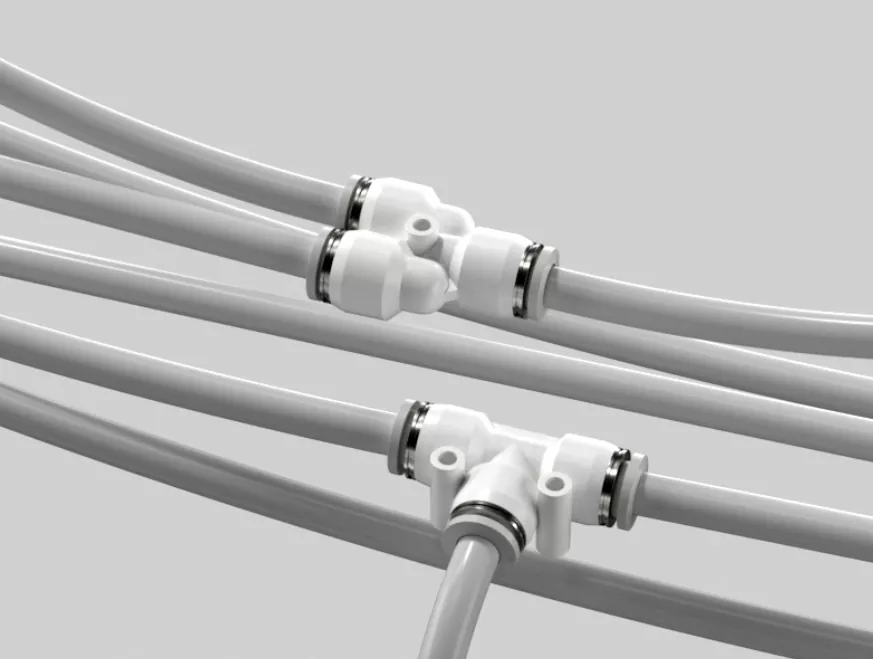

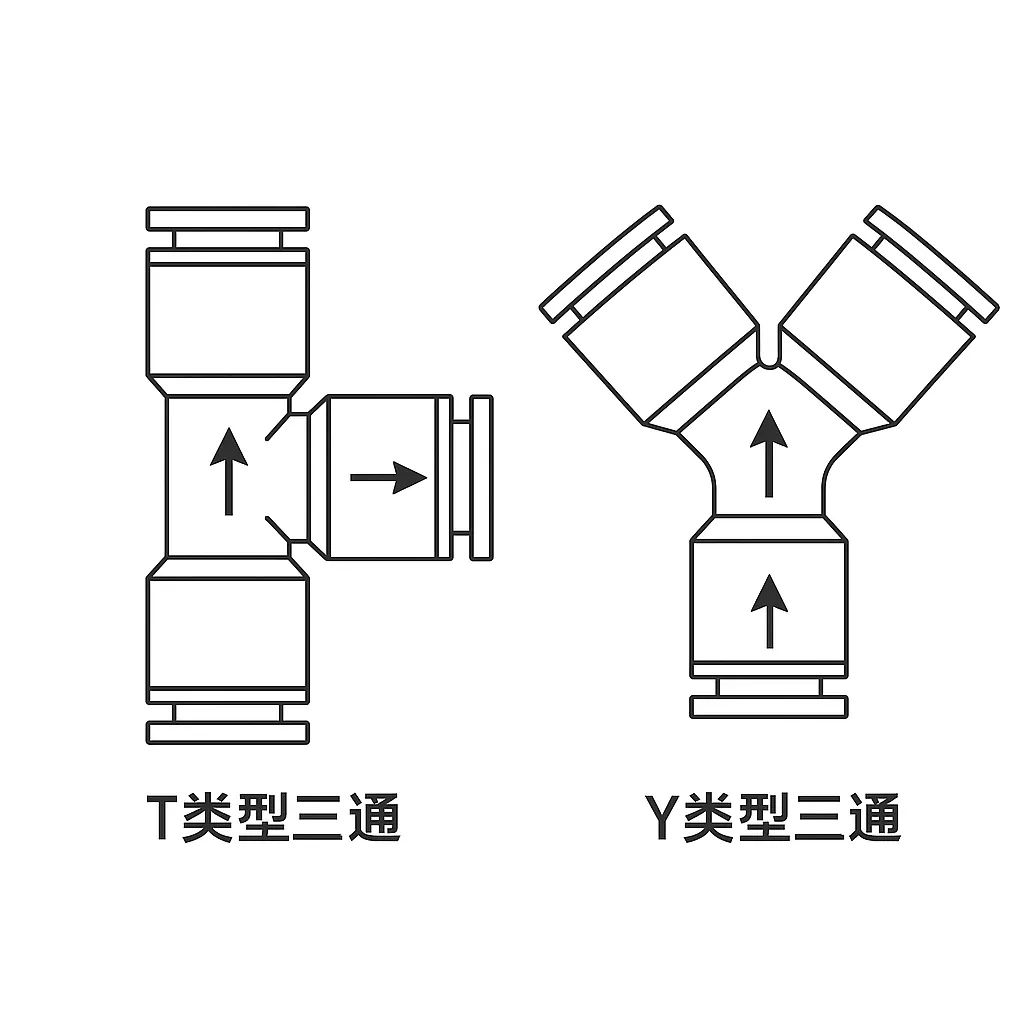

ความเหมือนและความแตกต่างระหว่างการปรับหลอดแบบพุชอินรูปตัว T และ Y:

Tee Fitting (PB, PD)

ทางลมที่เหมาะสมเช่นโครงสร้าง "T" และตัดกันที่มุม 90 °

Y Fitting (PX)

วิธีการที่เหมาะสมเช่นโครงสร้าง "y" และทิศทางการไหลของการไหลเวียนที่เหมาะสมกว่าสำหรับการไหลเวียน

เมื่อเทียบกับการติดตั้งแบบรูปตัว T รูปแบบตัวเชื่อมต่อรูปตัว Y นั้นเรียบเนียนขึ้นและมีความต้านทานน้อยกว่า
