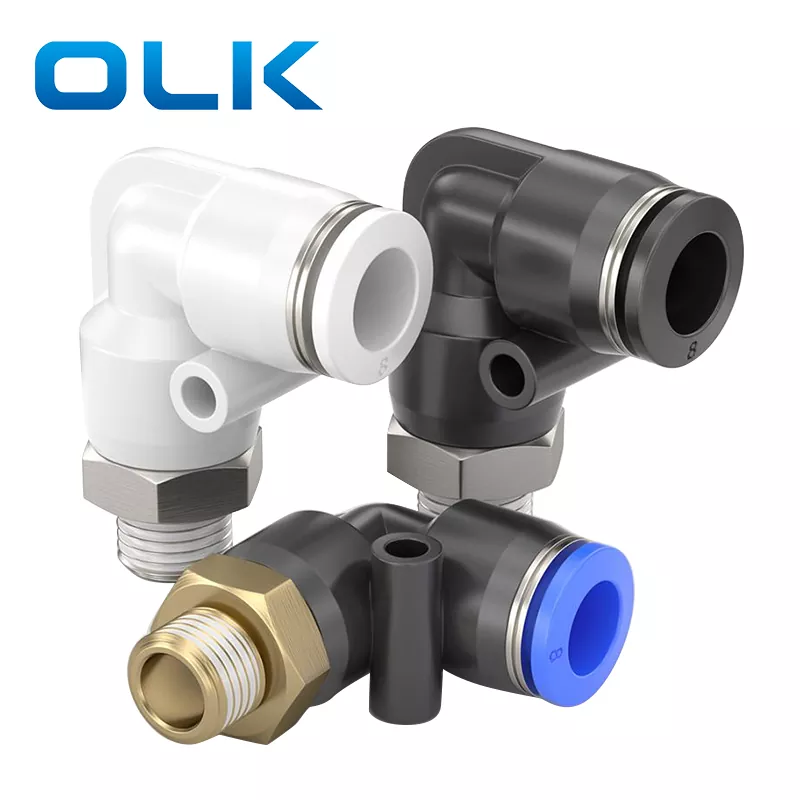

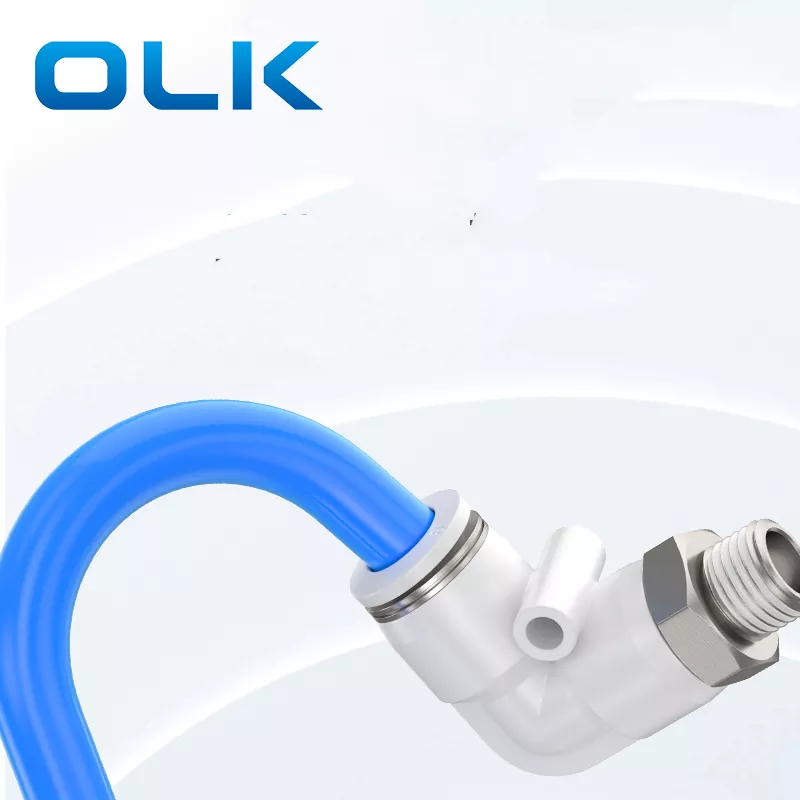

PL ตัวผู้ข้อศอกดันในข้อต่อท่อ

รหัสการสั่งซื้อ

พ.ล

8

--

01

แบบอย่าง

ขนาดท่อ (เมตริก)

ประเภทเกลียว (เกลียวท่อตรง 55°)

4:4มม

01:G1/8

6:6มม

02:G1/4

8:8มม

03:G3/8

10:10มม

04:G1/2

12:12มม

14:14มม

16:16มม

ของไหล

อากาศ/น้ำ(มีเงื่อนไข)/สูญญากาศ

แรงดันใช้งาน

0-1.0Mpa

แรงดันสุญญากาศ

-100Kpa(10 ทอร์)

อุณหภูมิในการทำงาน

-10-60 ℃

วัสดุ

ไนลอน(PA), โพลียูรีเทน(PU)

ข้อต่อท่อนิ้ว

ข้อต่อท่อเมตริก

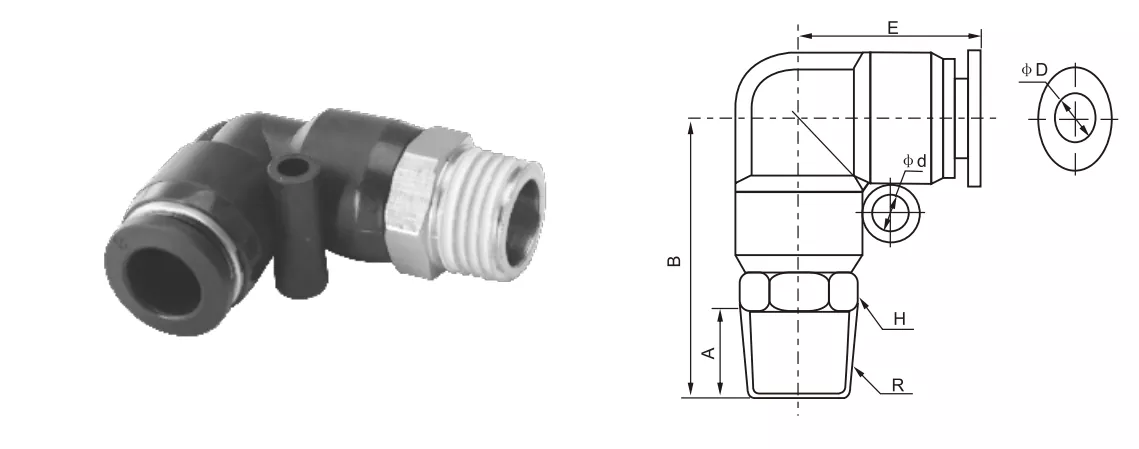

φD

R

A

B

H

E

φd

PL5/32-M5

PL4-M5

4

ม5

4.5

25

10

19.7

/

PL5/32-01

PL4-01

4

อาร์1/8

7

26.5

10

19.7

/

PL5/32-02

PL4-02

4

อาร์1/4

9

28

14

19.7

/

PL1/4-M5

PL6-M5

6

ม5

4.5

27.5

12

20.8

3.5

PL1/4-01

PL6-01

6

อาร์1/8

7

27.5

12

20.8

3.5

PL1/4-02

PL6-02

6

อาร์1/4

9

29.5

14

20.8

3.5

PL1/4-03

PL6-03

6

R3/8

10

30.5

17

20.8

3.5

PL1/4-04

PL6-04

6

อาร์1/2

11

32

21

20.8

3.5

PL5/16-01

PL8-01

8

อาร์1/8

8

31.7

14

23.5

4.5

PL5/16-02

PL8-02

8

อาร์1/4

10

33.8

14

23.5

4.5

PL5/16-03

PL8-03

8

R3/8

10

33.8

17

23.5

4.5

PL5/16-04

PL8-04

8

อาร์1/2

11

35.5

21

23.5

4.5

PL3/8-01

PL10-01

10

อาร์1/8

8

35.5

17

27.4

4.5

PL3/8-02

PL10-02

10

อาร์1/4

10

37.5

17

27.4

4.5

PL3/8-03

PL10-03

10

R3/8

10

38

17

27.4

4.5

PL3/8-04

PL10-04

10

อาร์1/2

11

38.6

21

27.4

4.5

PL1/2-01

PL12-01

12

อาร์1/8

8

38

19

30.3

5

PL1/2-02

PL12-02

12

อาร์1/4

10

39.5

19

30.3

5

PL1/2-03

PL12-03

12

R3/8

10

40.5

19

30.3

5

PL1/2-04

PL12-04

12

อาร์1/2

11

42

21

30.3

5

PL14-03

14

R3/8

12

42.5

24

30.3

4

PL14-04

14

อาร์1/2

15

45

24

30.3

4

PL16-03

16

R3/8

15

50

24

34

4

PL16-04

16

อาร์1/2

15

50.5

27

34

4

ชื่อ/ประเภท

คำอธิบายโครงสร้างอินเทอร์เฟซ

ข้อศอกพีซี

ข้อต่อท่องอเป็นมุม 90° และปลายอีกด้านเป็นเกลียวภายใน

พีแอลข้อศอก

ปลายด้านหนึ่งถูกสอดเข้าไป และปลายอีกด้านหนึ่งมี เกลียว ภายนอก 90°

ข้องอพีวี

ปลายทั้งสองเป็นแบบสอดสายยาง โดยมีความโค้งงอ 90°
