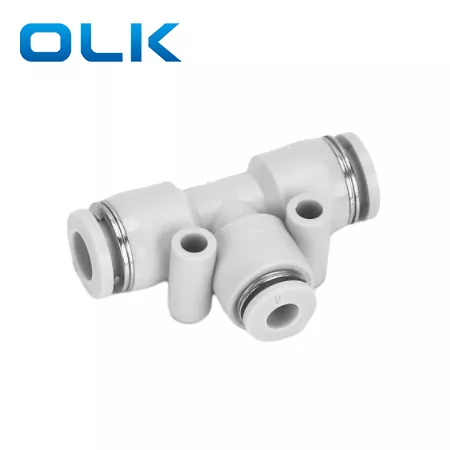

PEG ลดข้อต่อทียูเนี่ยน

ตรึง

8

--

6

แบบอย่าง

ขนาดท่อ (เมตริก)

ขนาดท่อ (เมตริก)

ข้อต่อฟิตติ้งซีรีส์ PEG

4:4มม

4:4มม

6:6มม

6:6มม

8:8มม

8:8มม

10:10มม

10:10มม

12:12มม

12:12มม

14:14มม

14:14มม

16:16มม

16:16มม

ของไหล

อากาศ/น้ำ(มีเงื่อนไข)/สูญญากาศ

แรงดันใช้งาน

0-1.0Mpa

แรงดันสุญญากาศ

-100Kpa(10 ทอร์)

อุณหภูมิในการทำงาน

-10-60 ℃

วัสดุ

ไนลอน(PA), โพลียูรีเทน(PU)

หลอดนิ้ว

ท่อเมตริก

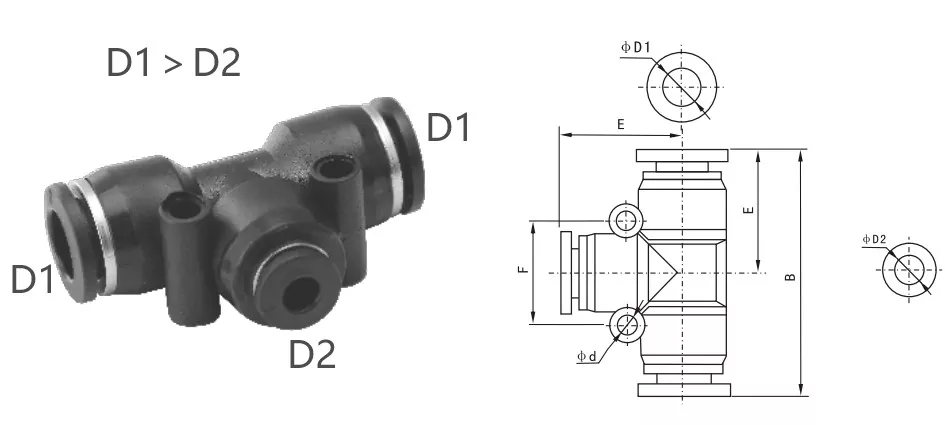

ϕD1

ϕD2

บี (มม.)

อี (มม.)

เอฟ (มม.)

ϕd (มม.)

ปณ.1/4-5/32

ปากกา6-4

6

4

41.2

20

14.9

3.5

เพน5/16-1/4

ปากกา8-6

8

6

45

18

22.8

4.5

เพน3/8-5/59

ปากกา10-8

10

8

51

24

19.8

4.5

เพน1/2-3/8

PEN12-10

12

10

59

28

24.5

5

ปากกา16-12

ปากกา16-12

16

12

69

34

32.2

4

เพ็ญ5/16-5/32

ปากกา8-4

8

4

46

18

20

4.5

เพน3/8-1/4

ปากกา10-6

10

6

57

26.8

23.8

4

ป.1/2-5/59

PEN12-8

12

8

59

27.8

27.6

5
