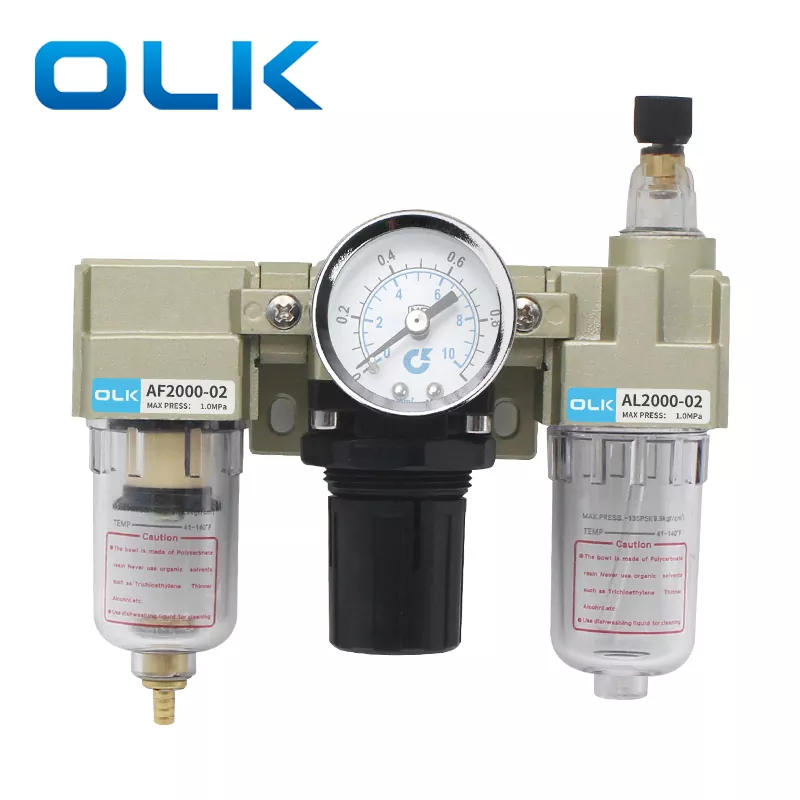

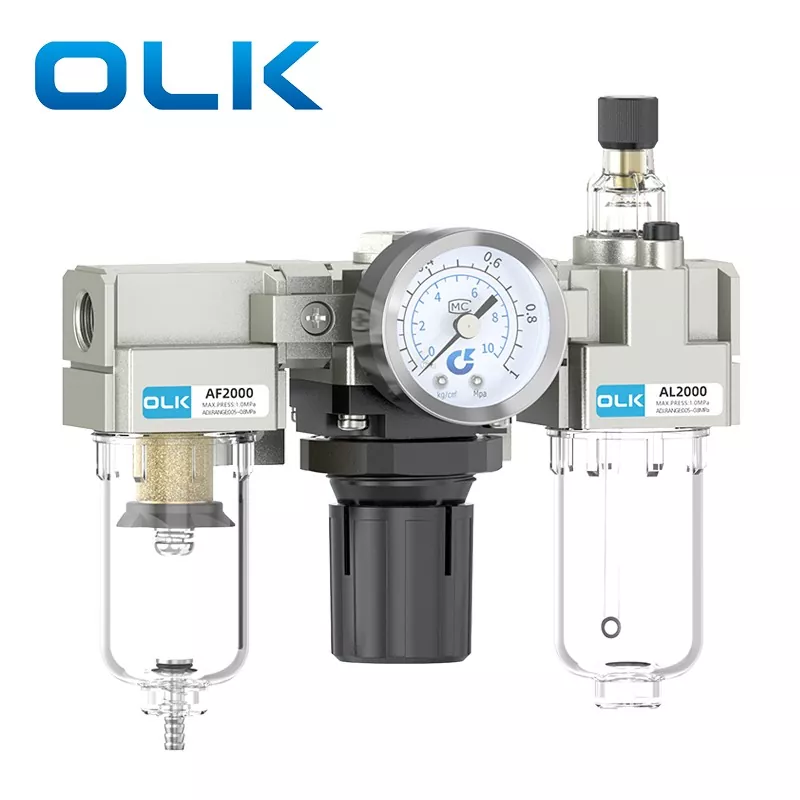

ยูนิต AC FRL ชนิด SMC

คุณสมบัติและการออกแบบหน่วย AC FRL ประเภท SMC:

การปรับล็อคตัวเอง: มีกลไกล็อคตัวเองด้วยแรงกด เมื่อตั้งค่าแรงดันที่ต้องการแล้ว เพียงกดลูกบิดลงเพื่อล็อค เพื่อป้องกันไม่ให้แรงดันที่ตั้งไว้เปลี่ยนแปลงเนื่องจากการสั่นสะเทือนภายนอกหรือการสัมผัสโดยไม่ได้ตั้งใจ

การระบายน้ำอเนกประสงค์: มีให้เลือกทั้งแบบระบายน้ำด้วยมือและแบบระบายน้ำอัตโนมัติเพื่อให้เหมาะกับสภาพการทำงานที่แตกต่างกัน โถใสช่วยให้ตรวจสอบระดับน้ำได้ง่าย

เกจวัดความแม่นยำสูง: ติดตั้งเกจวัดความดันความแม่นยำสูงเพื่อการอ่านที่ชัดเจน แม่นยำ และการตรวจสอบแรงดันของระบบแบบเรียลไทม์

ประกาศยูนิต AC FRL ประเภท SMC:

ตรวจสอบทิศทางการไหล: โปรดตรวจสอบทิศทางการไหลของอากาศก่อนการติดตั้ง! มีเครื่องหมายทิศทางการไหล (ลูกศรหรือ IN/OUT) ที่ด้านบนของตัววาล์ว ปฏิบัติตามตัวบ่งชี้เหล่านี้อย่างเคร่งครัดในการติดตั้ง การติดตั้งแบบถอยหลังจะทำให้เครื่องทำงานผิดปกติหรือรั่วซึม

การบำรุงรักษาตามปกติ: ตรวจสอบระดับน้ำในโถอย่างสม่ำเสมอ และระบายน้ำออกหากใช้ประเภทการระบายน้ำแบบแมนนวล เติมน้ำมันหล่อลื่นเมื่อต่ำ (แนะนำให้ใช้น้ำมันกังหัน ISO VG32)

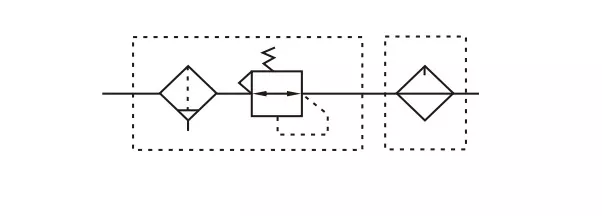

SMC ประเภท AC FRL หน่วยสัญลักษณ์:

ชุดออริฟิสเกจวัดความดัน

ขั้นตอนการติดตั้งสำหรับยูนิต AC FRL ประเภท SMC:

ขั้นแรก ให้ติดตั้งข้อต่อด้วยเทป PTFE ที่พันไว้และเกจวัดแรงดัน

2. ปฏิบัติตามทิศทางลูกศร: ด้านซ้ายคือช่องอากาศเข้า และด้านขวาคือช่องระบายอากาศ

3. เชื่อมต่อท่ออากาศเข้ากับข้อต่อที่เกี่ยวข้องที่ปลายทั้งสองข้าง

4. ยกน็อตปรับความดันขึ้นแล้วหมุนเพื่อควบคุมความดัน การหมุนตามเข็มนาฬิกาจะเพิ่มการไหลเวียนของอากาศ ในขณะที่การหมุนทวนเข็มนาฬิกาจะลดการไหลของอากาศ

5. ปรับแรงดันลมตามที่ต้องการ จากนั้นกดน็อตปรับลงเพื่อล็อคอากาศ

6. หากจำเป็นต้องใช้น้ำมันเชื้อเพลิง ให้คลายสกรูบนตัวจ่ายน้ำมัน

7. เทน้ำมันบำรุงรักษาแบบนิวแมติกหรือน้ำมันกังหันลงในช่องเติมน้ำมัน (ตรวจสอบให้แน่ใจว่าน้ำมันนิวแมติกไม่เกินเส้นระดับน้ำมันที่ระบุบนถ้วย)

8. หลังจากเติมน้ำมันนิวแมติกแล้ว ให้ขันน็อตให้แน่นด้วยประแจอัลเลน

9. ปรับการจ่ายน้ำมันโดยการหมุน: ตามเข็มนาฬิกาจะเพิ่มการไหลของน้ำมัน ทวนเข็มนาฬิกาจะลดลง

AFQ:

ทำไมถึงเรียกว่า AC FRL?

AF (ตัวกรองอากาศ) + AR (วาล์วควบคุมความดัน) + AL (ตัวหล่อลื่นละอองน้ำมัน) = AC Triple Unit

วิธีการเชื่อมต่อที่แนะนำ

เครื่องอัดอากาศ - ตัวประมวลผลแหล่งอากาศ - ส่วนประกอบควบคุม - แอคชูเอเตอร์

ฉันควรทำอย่างไรหากฝาครอบป้องกันถ้วยพลาสติกมักจะแตกหักง่าย?

ลูกค้าบางรายมักพบว่าถ้วยพลาสติกแตกไม่ได้เกิดจากแรงกด แต่เป็นเพราะวัสดุ ถ้วยพลาสติกไม่ทนต่อสภาพแวดล้อมบางอย่าง ทำให้ถ้วยโลหะเป็นทางเลือกที่ดีกว่าในสภาวะเฉพาะ

จะยืดอายุการใช้งานของกระบอกสูบโซลินอยด์วาล์วได้อย่างไร?

การใช้ตัวกรองสามารถขจัดความชื้นและสิ่งสกปรกออกจากอากาศ ช่วยลดความเสียหายจากการเสียดสีต่อลูกสูบและแหวนซีลได้อย่างมีประสิทธิภาพ สารหล่อลื่นสามารถใช้เพื่อเติมน้ำมันเทอร์ไบน์ ซึ่งจากนั้นจะถูกลำเลียงทางอากาศเพื่อหล่อลื่นลูกสูบกระบอกสูบและแหวนซีล เครื่องปรับแรงดันสามารถปรับแรงดันอากาศเข้าได้ ซึ่งช่วยเพิ่มประสิทธิภาพการทำงานให้ดียิ่งขึ้น

องค์ประกอบตัวกรองทำจากวัสดุอะไรสำหรับ OLK?

OLK ใช้องค์ประกอบตัวกรองทองแดงที่มีความแม่นยำในการกรอง 25μm ในขณะที่องค์ประกอบตัวกรองไฟเบอร์ธรรมดามีความแม่นยำเพียง 5μm องค์ประกอบตัวกรองที่มีความแม่นยำสูงสามารถขจัดสิ่งสกปรกและความชื้นออกจากก๊าซได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ว่าอากาศที่ส่งออกจะแห้งและปราศจากสิ่งปนเปื้อน
