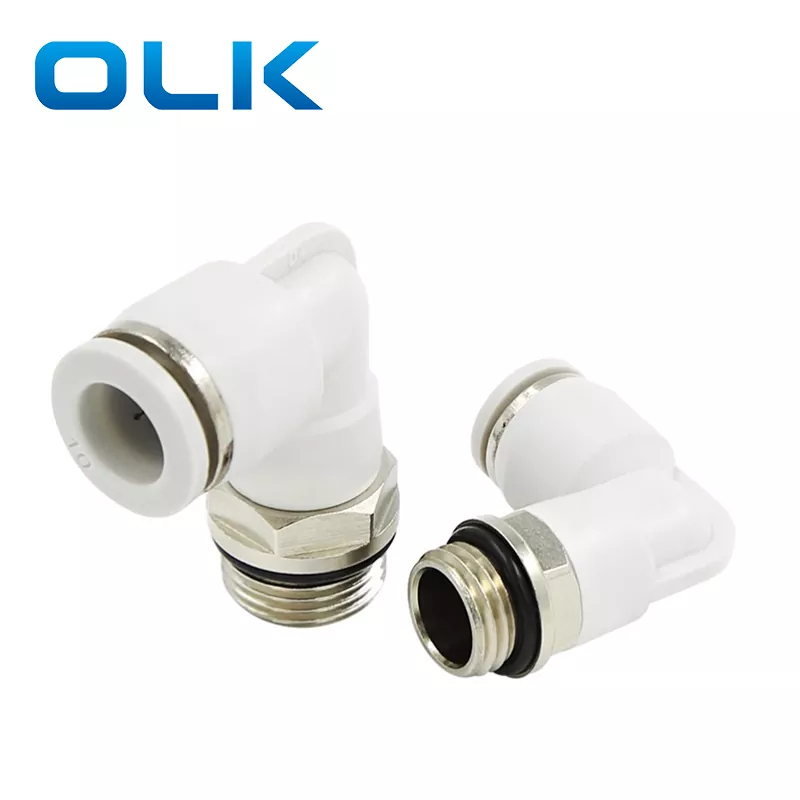

PL-G ข้อศอกตัวผู้ดันในหลอดปรับ

รหัสการสั่งซื้อ

PL

8

-

G01

แบบอย่าง

ขนาดหลอด (ตัวชี้วัด)

ประเภทด้าย (55 °เส้นตรงท่อ)

4: 4 มม.

01: G1/8

6: 6 มม.

02: G1/4

8: 8 มม.

03: G3/8

10: 10 มม.

04: G1/2

12: 12 มม.

14: 14 มม.

16: 16 มม.

ของเหลว

อากาศ/น้ำ (เงื่อนไข)/สูญญากาศ

แรงกดดันในการดำเนินงาน

0-1.0MPA

ความดันสูญญากาศ

-100kpa (10 torr)

อุณหภูมิการทำงาน

-10-60 ℃

วัสดุ

ไนลอน (PA), โพลียูรีเทน (PU)

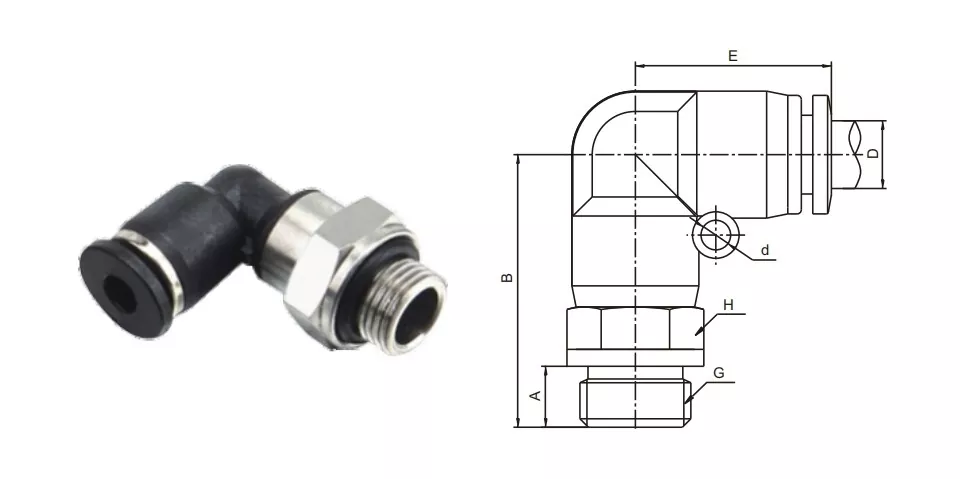

D

G

A

B

E

H

d

PL4-G01

4

G1/8

6

24

19.7

14

-

PL4-G02

G1/4

8

25

19.7

17

-

PL6-G01

6

G1/8

6

24

20.8

14

3.5

PL6-G02

G1/4

8

25

20.8

17

3.5

PL6-G03

G3/8

10

25

20.8

20

3.5

PL6-G04

G1/2

12

25

20.8

24

3.5

PL8-G01

8

G1/8

6

25

23.5

14

4.5

PL8-G02

G1/4

8

25

23.5

17

4.5

PL8-G03

G3/8

10

26

23.5

20

4.5

PL8-G04

G1/2

12

29

23.5

24

4.5

PL10-G01

10

G1/8

6

29

27.4

14

4.5

PL10-G02

G1/4

8

29

27.4

17

4.5

PL10-G03

G3/8

10

30

27.4

20

4.5

PL10-G04

G1/2

12

31

27.4

24

4.5

PL12-G02

12

G1/4

8

31

30.3

17

5

PL12-G03

G3/8

10

33

30.3

20

5

PL12-G04

G1/2

12

33

30.3

24

5

PL16-G03

16

G3/8

10

43

34

24

4

PL16-G04

G1/2

12

45

34

24

4

ชื่อ/ประเภท

คำอธิบายโครงสร้างอินเตอร์เฟส

ข้อศอกพีซี

ข้อต่อท่องอที่มุม 90 °และปลายอีกด้านหนึ่งเป็นเกลียวภายใน

PL Elbow

ปลายด้านหนึ่งถูกแทรกและอีกด้านหนึ่งมีเธรดภายนอก 90 °

ข้อศอก PV

ปลายทั้งสองเป็นประเภทการแทรกของหลอดโดยโค้งงอ 90 °
