วงเล็บ TCTC-M

Model:TC32

ในฐานะที่เป็นผู้ผลิตตัวยึด TCTC-M ระดับมืออาชีพคุณสามารถมั่นใจได้ว่าจะซื้อตัวยึด TC/TC-M จากโรงงานของเราและ OLK จะให้บริการที่ดีที่สุดหลังการขายและการจัดส่งที่ทันเวลา ตัวยึดการติดตั้งมาตรฐาน OLK สำหรับวงเล็บ TC/TC-M แบบสวิงกลางทำจากการฉีดขึ้นรูปเหล็กที่มีความแข็งแรงสูงและพื้นผิวถูกเคลือบด้วยเทคโนโลยีสังกะสีสีดำซึ่งไม่ใช่เรื่องง่ายที่จะเกิดสนิมและทนต่อการกัดกร่อน ตัวยึด TC/TC-M มักจะติดตั้งในตำแหน่งกลางของกระบอกสูบนิวเมติกและตัวยึดติดตั้ง TC สามารถแก้ไขได้ทุกตำแหน่ง กระบอกสูบอากาศสามารถแกว่งไปรอบ ๆ แกนหูชั้นกลางซึ่งเหมาะสำหรับกระบอกสูบขนาดเจาะยาว การออกแบบตัวยึดติดตั้งสำหรับ TC และ TC-M นั้นมีความเสถียรทางโครงสร้างตรวจสอบให้แน่ใจว่ากระบอกสูบอากาศไม่สั่นคลอนในระหว่างการเคลื่อนไหวแบบปรับความเร็วความเร็วสูง

ส่งคำถาม

รายละเอียดสินค้า

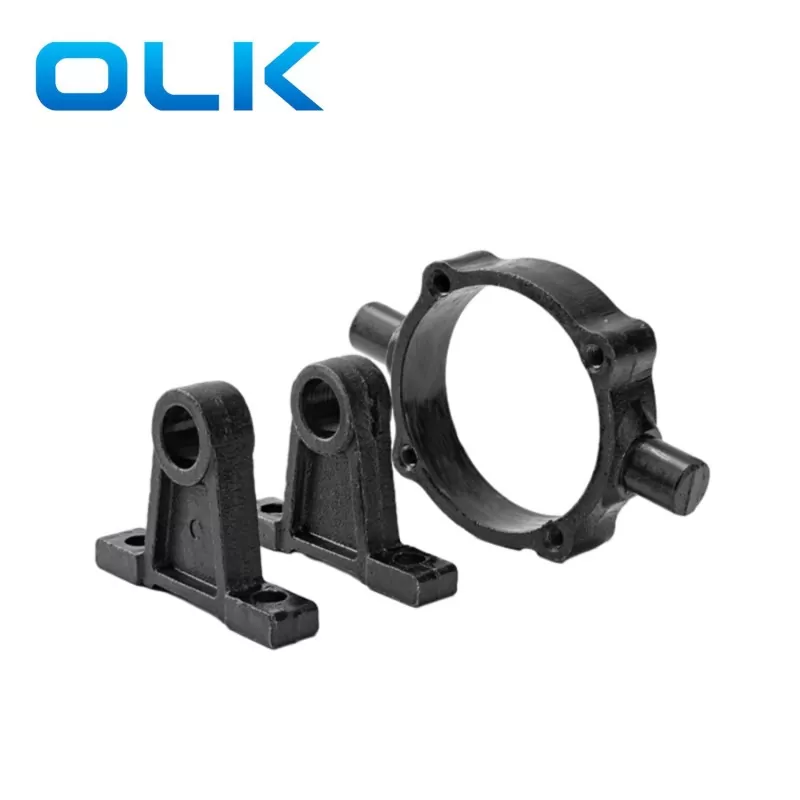

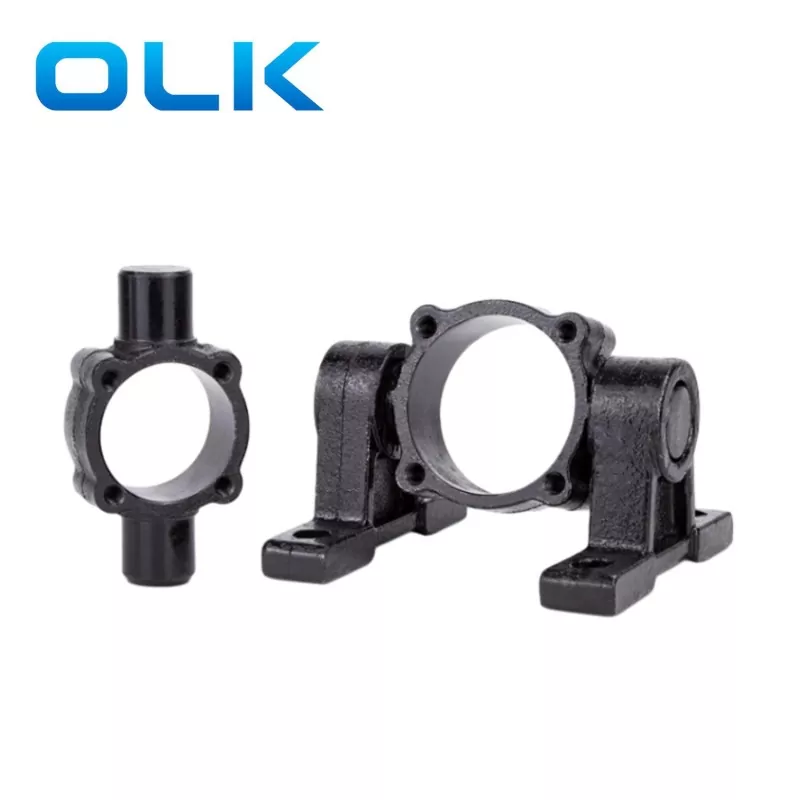

เมื่อเปรียบเทียบกับตัวยึด TCTC-M, ตัวยึดติดตั้ง TC-M มีฐานการติดตั้งเพิ่มเติมสองฐานและโครงสร้างตัวยึด TC-M นั้นแข็งแกร่งกว่าเหมาะสำหรับการใช้งานที่มีความถี่ในการทำงานของกระบอกสูบสูงหรือแรงผลักดันสูง

ทั้งวงเล็บการติดตั้ง TC และ TC-M มีลักษณะการหมุน 360 ° TC/TC-M สามารถทำการเคลื่อนไหวของแขนโยกแนวตั้งและปรับระดับความเป็นอิสระของการเคลื่อนไหวของกระบอกสูบอากาศเหมาะสำหรับสถานการณ์การทำงานเช่นอุปกรณ์บรรจุภัณฑ์ระบบการเรียงลำดับอุปกรณ์ประกอบ ฯลฯ

ข้อมูลมิติภายนอก TC

รหัส / เส้นผ่านศูนย์กลางเจาะ	eb	EC	เอ็ด	ของ	เช่น	EP	ET	S
40	113	63	37	63	25	25	30	45.5
50	126	76	47	76	25	25	30	55.5
63	138	88	56	88	25	25	30	68.5
80	164	114	70	114	25	25	35	87.5
100	182	132	84	132	25	25	40	107.5
125	210	153	110	155	24	30	40	134
160	270	199	140	199	35.5	32	44	172
200	320	245	175	245	37	32	50	218

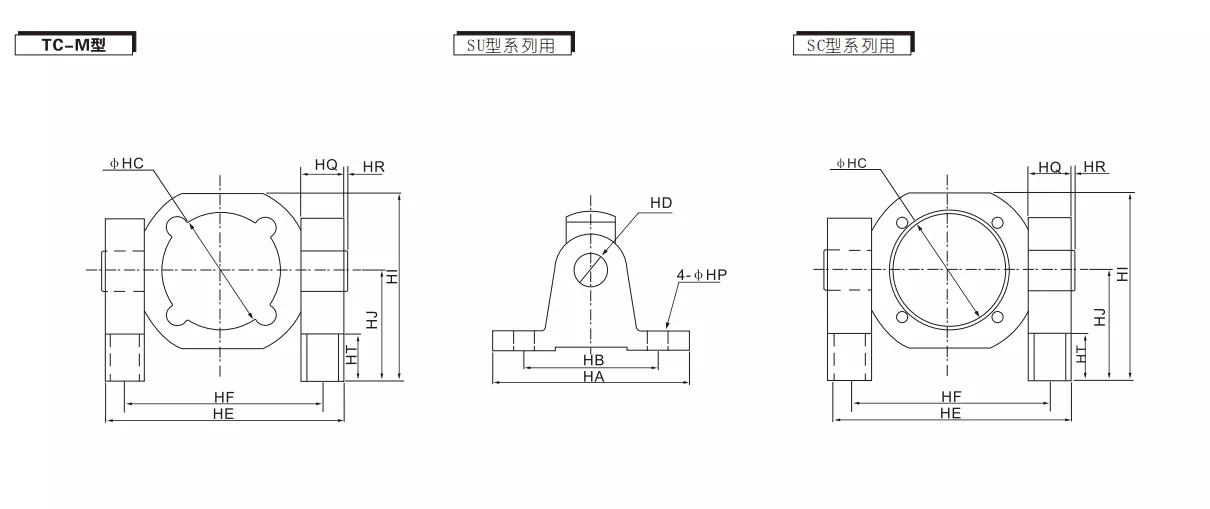

ข้อมูลมิติภายนอก TC-M

รหัส / เส้นผ่านศูนย์กลางเจาะ	ฮา	HB	HC	HD	เขา	HF	สวัสดี	HJ	HQ	ชั่วโมง	ht	HP
40	110	80	45.5	22	109	86	81.5	50	23	2	12	12
50	110	80	45.5	22	122	99	88	50	23	2	12	12
63	110	80	68.5	22	134	111	94	50	23	2	12	12
80	120	85	87.5	22	160	137	127	70	23	2	14	14
100	120	85	107.5	22	178	155	136	70	23	2	14	14
