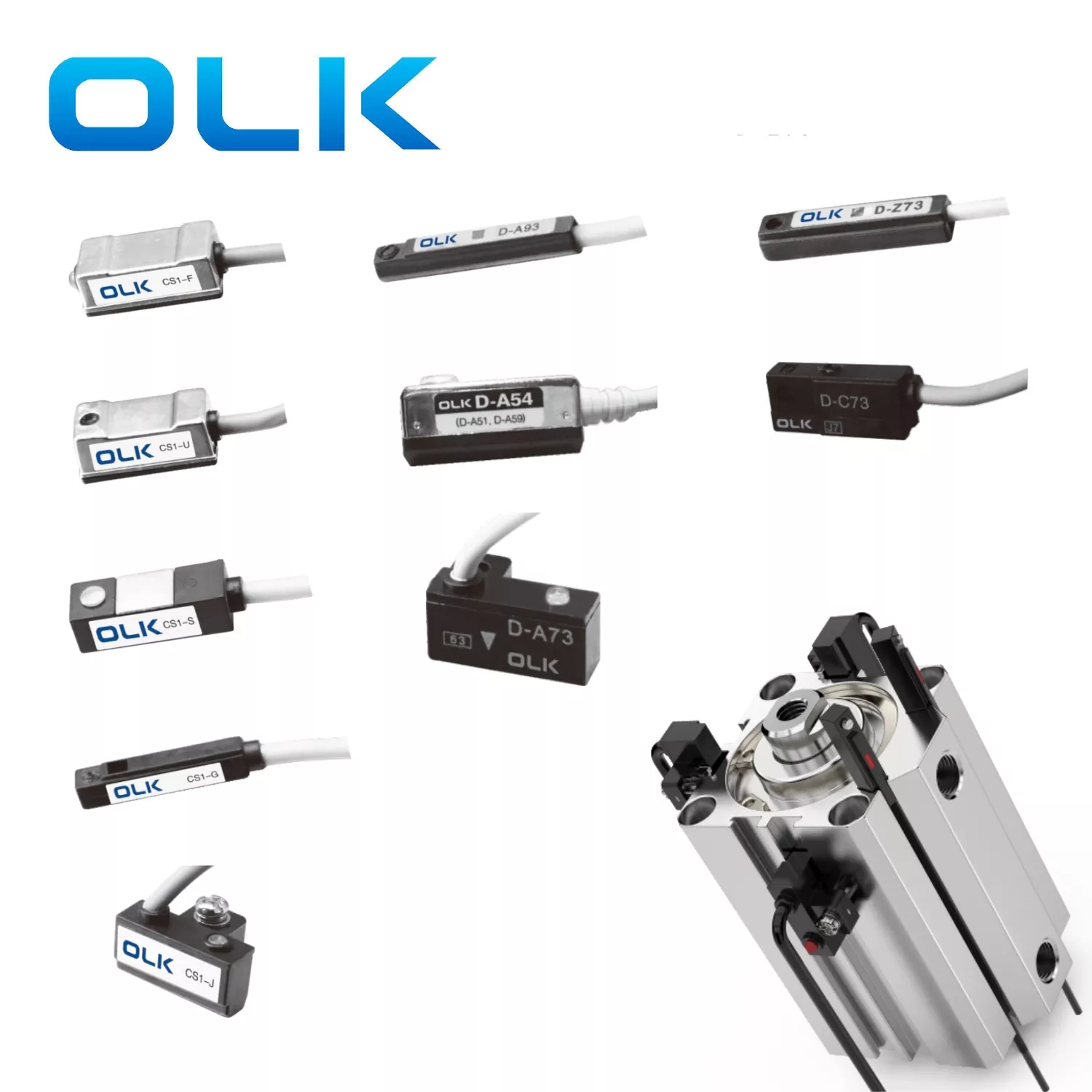

สวิตช์แม่เหล็กทรงกระบอก

แบบอย่าง

CS1-F

CS1-in

CS1-J

CS1-S

CS1-G

D-A93

D-A73

D-Z73

D-A54

กระบอกสูบที่ใช้งานได้

SC/MAL/MA

SC/MAL/MA

SDA/TDA/TN

ชั่วร้าย/ของฉัน

SDA (ร่อง)

SU (SMC)

CQ2B (SMC)

CXS (SMC)

วิธีการติดตั้ง

ผูกแท่ง/เข็มขัดแหวน

ผูกแท่ง/เข็มขัดแหวน

ติดตาม

ยกเลิก

ติดตาม

ติดตาม

ติดตาม

ติดตาม

ติดตาม

รูปถ่าย

ไดอะแกรมแอปพลิเคชันกระบอกสูบ

โครงร่างมิติไดอะแกรม

ประเภทสวิตช์

SPST ปกติเปิด

SPST ปกติเปิด

SPST ปกติเปิด

SPST ปกติเปิด

SPST ปกติเปิด

SPST ปกติเปิด

SPST ปกติเปิด

SPST ปกติเปิด

SPST ปกติเปิด

ประเภทการรับรู้

สวิตช์รีดพร้อมหน้าสัมผัส

สวิตช์รีดพร้อมหน้าสัมผัส

สวิตช์รีดพร้อมหน้าสัมผัส

สวิตช์รีดพร้อมหน้าสัมผัส

สวิตช์รีดพร้อมหน้าสัมผัส

สวิตช์รีดพร้อมหน้าสัมผัส

สวิตช์รีดพร้อมหน้าสัมผัส

สวิตช์รีดพร้อมหน้าสัมผัส

สวิตช์รีดพร้อมหน้าสัมผัส

แรงดันไฟฟ้า

5–240V DC/AC

5–240V DC/AC

5–240V DC/AC

5–240V DC/AC

5–240V DC/AC

5–240V DC/AC

5–240V DC/AC

5–240V DC/AC

5–240V DC/AC

การสลับกระแสสูงสุด

100mA (สูงสุด)

100mA (สูงสุด)

100mA (สูงสุด)

100mA (สูงสุด)

100mA (สูงสุด)

100mA (สูงสุด)

100mA (สูงสุด)

100mA (สูงสุด)

100mA (สูงสุด)

ความสามารถในการติดต่อสูงสุด

10W (สูงสุด)

10W (สูงสุด)

10W (สูงสุด)

10W (สูงสุด)

10W (สูงสุด)

10W (สูงสุด)

10W (สูงสุด)

10W (สูงสุด)

10W (สูงสุด)

การใช้พลังงานภายใน

ไม่มี

ไม่มี

ไม่มี

ไม่มี

ไม่มี

ไม่มี

ไม่มี

ไม่มี

ไม่มี

แรงดันตก

สูงสุด 2.5V @ 10MA DC

สูงสุด 2.5V @ 100MA DC

สูงสุด 2.5V @ 100MA DC

สูงสุด 2.5V @ 10MA DC

สูงสุด 2.5V @ 10MA DC

สูงสุด 2.5V @ 40MA DC

สูงสุด 2.5V @ 10MA DC

สูงสุด 2.5V @ 40MA DC

สูงสุด 2.5V @ 40MA DC

กระแสรั่วไหล

สูงสุด 10W

สูงสุด 10W

สูงสุด 10W

ไฟแสดงสถานะ

LED สีแดง

LED สีแดง

LED สีแดง

LED สีแดง

LED สีแดง

LED สีแดง

LED สีแดง

LED สีแดง

LED สีแดง

สายเคเบิล

2.8φ, 2C, PVC ที่ทนน้ำมันสีเทา

2.8φ, 2C, PVC ที่ทนน้ำมันสีเทา

2.8φ, 2C, PVC ที่ทนน้ำมันสีเทา

2.8φ, 2C, PVC ที่ทนน้ำมันสีเทา

2.8φ, 2C, PVC ที่ทนน้ำมันสีเทา

2.8φ, 2C, PVC ที่ทนน้ำมันสีเทา

2.8φ, 2C, PVC ที่ทนน้ำมันสีเทา

2.8φ, 2C, PVC ที่ทนน้ำมันสีเทา

2.8φ, 2C, PVC ที่ทนน้ำมันสีเทา

ความไว

60 เกาส์

60 เกาส์

60 เกาส์

60 เกาส์

60 เกาส์

ความถี่การสลับสูงสุด

200Hz

200Hz

200Hz

200Hz

 -

–

 -

–

 -

อุณหภูมิการทำงาน

–

–

–

–

–

–

–

–

–

ความต้านทานแรงกระแทก

30 กรัม

30 กรัม

30 กรัม

30 กรัม

30 กรัม

30 กรัม

30 กรัม

30 กรัม

30 กรัม

ความต้านทานการสั่นสะเทือน

–

–

–

–

–

–

–

–

–

เกรดป้องกัน

–

–

–

–

–

–

–

–

–

วงจรป้องกัน

ไม่มี

ไม่มี

ไม่มี

ไม่มี

ไม่มี

ไม่มี

ไม่มี

ไม่มี

ไม่มี

แบบอย่าง

SU-10

SU-12

SU-15

SU-16

SU-18

TCS1-F

กระบอกสูบที่ใช้งานได้

SU32

SU32/40/50

ของมัน

SU80/100/12

วงเล็บ

วิธีการติดตั้ง

ติดตาม

ติดตาม

ติดตาม

ติดตาม

ติดตาม

สกรู

หน่วย

พีซี

พีซี

พีซี

พีซี

พีซี

พีซี

แบบอย่าง

MA-16

MA-20

MA-25

MA-32

MA-40

MAL-16

MAL-20

MAL-25

MAL-32

MAL-40

หน่วย

พีซี

พีซี

พีซี

พีซี

พีซี

พีซี

พีซี

พีซี

พีซี

พีซี

การเปรียบเทียบวิธีการตรวจจับตำแหน่งสองวิธีสำหรับกระบอกสูบ

วิธีการตรวจจับ

ลักษณะ

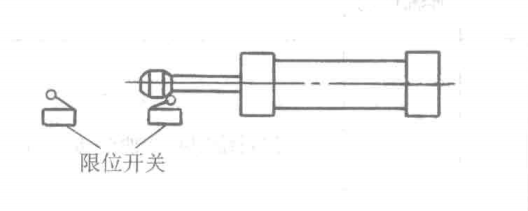

สวิตช์ขีด จำกัด : สวิตช์ขีด จำกัด ถูกติดตั้งด้วยบล็อกการชนที่ด้านหน้าของก้านลูกสูบ ในประเภทสวิตช์ขีด จำกัด บล็อกการชนจะถูกติดตั้งบนแกนลูกสูบและสวิตช์ จำกัด (เช่นสวิตช์การเดินทางและวาล์วควบคุมเชิงกล) ถูกติดตั้งที่ปลายทั้งสองของจังหวะการเคลื่อนไหวของลูกสูบเพื่อตรวจจับจังหวะการเคลื่อนไหวของลูกสูบ เป็นสวิตช์ติดต่อ

1) ภาระงานของการออกแบบการติดตั้งการดีบักและการบำรุงรักษามีขนาดใหญ่

2) พื้นที่การติดตั้งมีขนาดใหญ่

3) ค่าใช้จ่ายสูง

4) หากใช้อย่างไม่เหมาะสมอายุการใช้งานจะสั้น

5) ไม่ได้รับผลกระทบจากสนามแม่เหล็ก

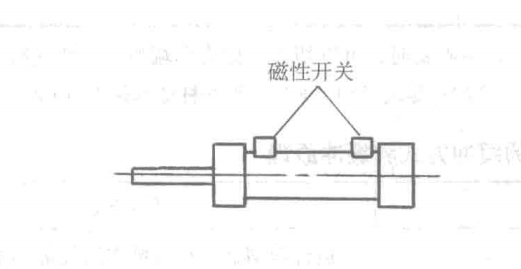

สวิตช์แม่เหล็ก: ประเภทสวิตช์แม่เหล็กคือการติดตั้งสวิตช์แม่เหล็กสองตัวโดยตรงที่ตำแหน่งที่แตกต่างกันบนตัวถังเพื่อตรวจจับจังหวะการเคลื่อนไหวของกระบอกสูบอากาศ มันเป็นสวิตช์ที่ไม่ติดต่อ

1) ประหยัดเวลาในการออกแบบและการติดตั้งอย่างมากง่ายต่อการดีบัก

2) พื้นที่ติดตั้งขนาดเล็ก

3) ค่าใช้จ่ายลดลงอย่างมากโดยมีไฟล์แนบน้อยลง

4) มีความน่าเชื่อถือสูงอายุการใช้งานที่ยาวนานและการทำซ้ำที่ดีของตำแหน่งการกระทำ ไม่มีปัญหาเกี่ยวกับความเสียหายต่อแรงกระแทกทางกลและมีความสามารถในการต้านทานฝุ่นที่แข็งแกร่งน้ำและความสามารถในการต้านทานน้ำมัน 5) เป็นเรื่องง่ายที่จะบรรลุการควบคุมข้อต่อนิวเมติกไฟฟ้า

6) ควรใช้มาตรการต่อต้านแม่เหล็กในสนามแม่เหล็กที่แข็งแกร่ง
