FA หน้าแปลน FA

Model:FA63

Olk Pneumatic ยินดีต้อนรับคุณอย่างอบอุ่นให้กับ FA Flange Mount จากโรงงานของเรา ผลิตภัณฑ์ของเราได้รับการรับรอง CE และปัจจุบันมีสินค้าคงคลังจากโรงงานจำนวนมาก เราจะให้บริการที่ดีและราคาลดราคาโรงงาน

ส่งคำถาม

รายละเอียดสินค้า

FA หน้าแปลน Mount เป็นตัวยึดติดตั้งด้านหน้าที่ใช้สำหรับกระบอกสูบนิวเมติกมาตรฐาน SC Series แก้ไขร่างกายถังเพื่อให้การเคลื่อนไหวของโหลดและทิศทางการเคลื่อนไหวของลูกสูบอยู่ในแกนเดียวกันหรือขนานกัน

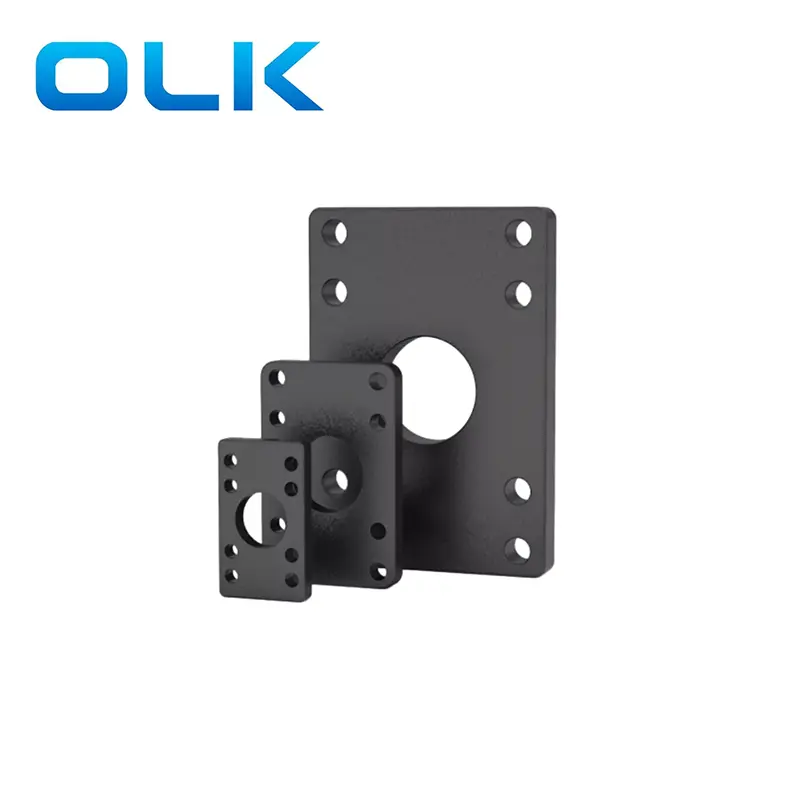

FA Flange Mount เป็นรูปสี่เหลี่ยมผืนผ้าสีดำที่มีรูยึดช่วยให้กระบอกสูบนิวเมติกซีรีย์ซีรีย์คงที่อย่างแน่นหนากับเครื่องจักรและพื้นผิวจากปลายไม่ได้เป็นไปตามมาตรฐาน ISO 15552 หรือ ISO 6431 มาตรฐานการติดตั้ง 0-60

แอปพลิเคชัน: เนื่องจากความเหมาะสมของวงเล็บทรงกระบอกหน้าแปลน FA-front สำหรับการติดตั้งอุปกรณ์ด้วยวงเล็บหรือแขนหุ่นยนต์ที่ส่วนหน้าและมักจะอยู่บนระนาบเดียวกับหลุมติดตั้งของเครื่องจักรอัตโนมัติ ดังนั้นจึงมีสถานการณ์แอปพลิเคชันทั่วไปหลายสถานการณ์ดังต่อไปนี้

เครื่องบรรจุภัณฑ์: การเคลื่อนไหวเชิงเส้นตำแหน่งคงที่ด้วยการควบคุมจังหวะที่แม่นยำ

อุปกรณ์อัตโนมัติ: การติดตั้งที่มั่นคงสำหรับกระบอกสูบในการวางตำแหน่งแนวตั้งหรือแนวนอน

การจัดการวัสดุ: ใช้ในการติดตั้งที่ต้องมีการยึดกระบอกสูบอย่างปลอดภัย

สถานีตัดเฉือน: สำหรับการกดผลักหรือการดำเนินการที่ต้องใช้การเคลื่อนไหวด้านข้างเป็นศูนย์

ทดสอบแท่นขุดเจาะและหน่วยควบคุม: ที่ตำแหน่งทรงกระบอกแข็งเป็นสิ่งจำเป็นสำหรับการทำซ้ำ

เซาท์แคโรไลนา	63	X	50	-	S	-	เอฟเอ
SC Series Cylinder มาตรฐาน Pneumacit	ขนาดเบื่อ		จังหวะ		S： แม่เหล็ก		FA: หัวกระบอก
					ว่างเปล่า: ไม่ใช่

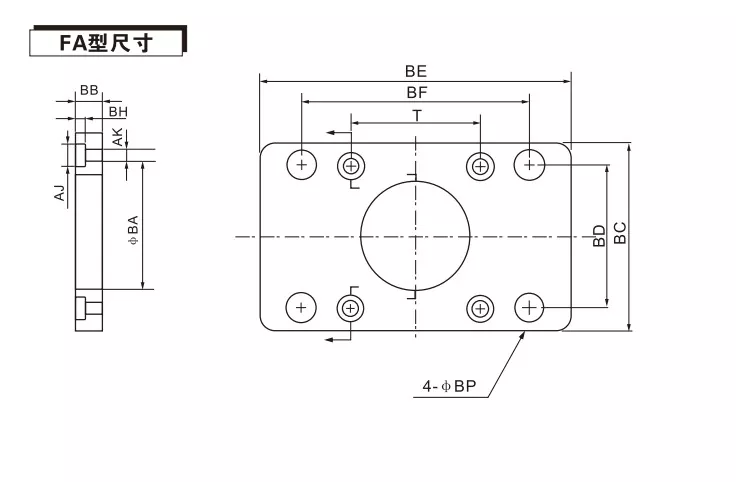

FA หน้าแปลนขนาดเมาท์ขนาด:

รหัส / เส้นผ่านศูนย์กลางเจาะ	32	40	50	63	80	100	125	160	200
ปริญญาตรี	28.3	32.3	38.3	38.3	47.3	47.3	60.3	65.3	75.3
BB	10	10	10	12	16	16	20	20	25
BC	47	52	65	76	95	115	140	180	220
BD	33	36	47	56	70	84	90	115	135
เป็น	72	84	104	116	143	162	224	280	320
BF	58	70	86	98	119	138	180	230	270
BH	6.5	6.5	6.5	8.5	10.5	10.5	8	8	12
AJ	10.5	10.5	10.5	13.5	16.6	16.6	19	25	25
และ	6.5	6.5	6.5	8.5	10.5	10.5	13	17	17
BP	7	7	9	9	11	11	16	18	22
T	33	37	47	56	70	84	110	140	175

คำถามที่พบบ่อย:

ตัวยึดทรงกระบอกหน้าแปลน FA สามารถจับคู่กับกระบอกสูบอื่น ๆ ได้หรือไม่?

รูติดตั้งของกระบอกสูบที่แตกต่างกันมีตำแหน่งที่แตกต่างกันและควรใช้แผ่นหน้าแปลน FA ที่ตรงกัน แผ่นหน้าแปลนซีรีย์ FA นี้สามารถใช้กับกระบอกสูบมาตรฐาน SCE Series เท่านั้น

Whtats ที่แตกต่างกับ Olk Fa Flange Mount และ FB ด้านหลัง Flange？

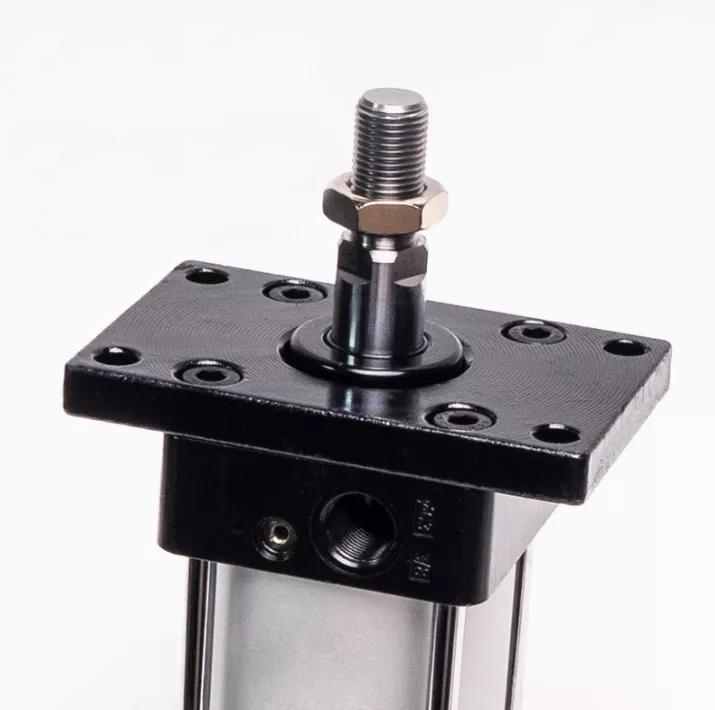

FA Front Flange: เชื่อมต่อปลายด้านหน้าของกระบอกสูบเข้ากับอุปกรณ์โดยมีก้านลูกสูบหันหน้าไปทางด้านนอกระหว่างการติดตั้ง ใช้กันทั่วไปในอุปกรณ์ส่วนหน้าและสถานการณ์การพุชโหลด

FB ด้านหลังหน้าแปลน: เชื่อมต่อปลายด้านหลังของกระบอกสูบเข้ากับอุปกรณ์และซ่อนตัวถังด้านหลังตัวยึด เหมาะสำหรับสถานการณ์ที่ต้องได้รับการแก้ไขร่างกายและรักษาตำแหน่ง
