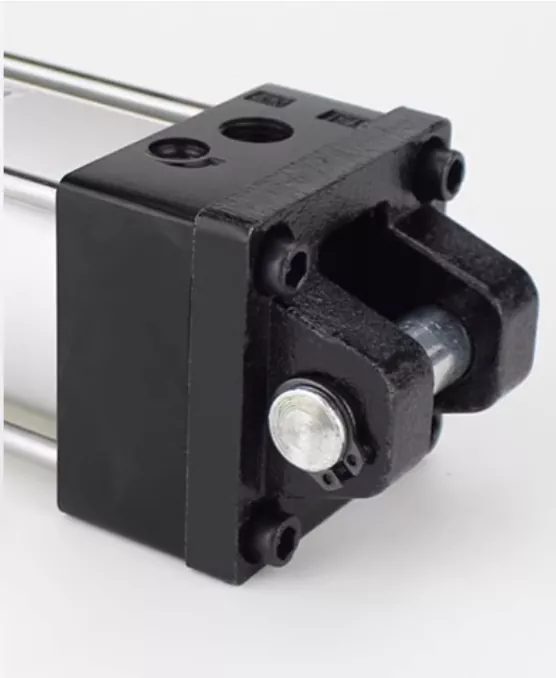

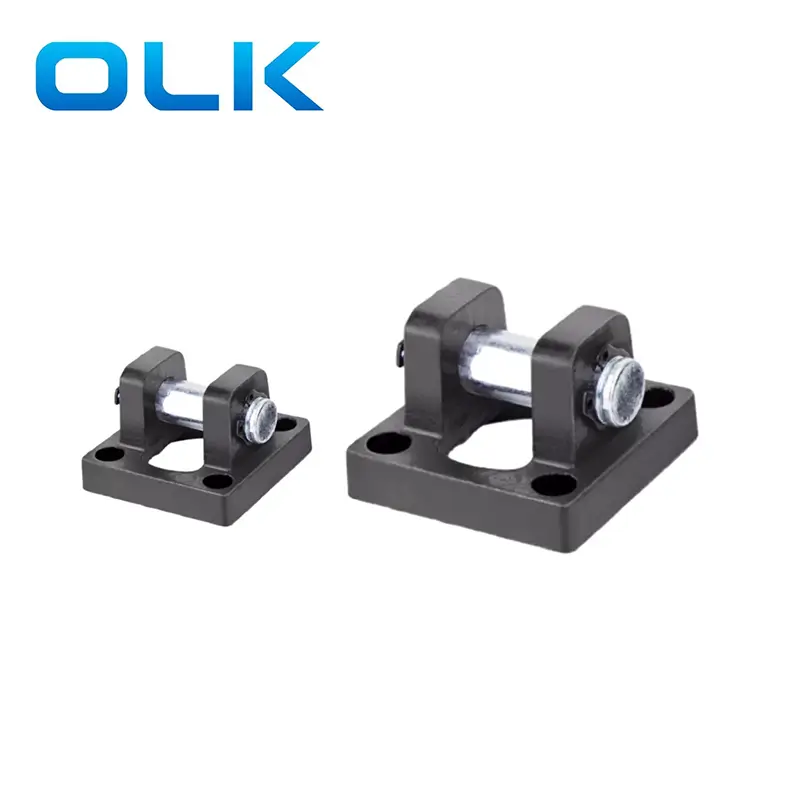

Olk Pneumatic Company สองหูด้านหลัง Mount-CB Clevis ยึดตัวยึดสำหรับ SC Series กระบอกสูบนิวเมติก CBIS Clevis ตัวยึดมีสองด้านด้วยการออกแบบสล็อตสมมาตรและ Centr มันมีการจัดแนวที่ดีขึ้นและความมั่นคง ระบบการเคลื่อนไหวบ่อยครั้ง CB Clevis ยึดติดตั้งเหมาะสำหรับกระบอกสูบนิวเมติกขนาดกลางถึงขนาดใหญ่, โหลดหนักหรือแอปพลิเคชันแบบไดนามิก
CB Clevis ติดตั้งตัวยึดที่ใช้กันอย่างแพร่หลายในอุปกรณ์การพิมพ์เครื่องจักรอาหารสายบรรจุภัณฑ์และอุปกรณ์อื่น ๆ ที่ต้องการการเชื่อมต่อแบบลอยตัวที่ปลายทางการเคลื่อนที่
|

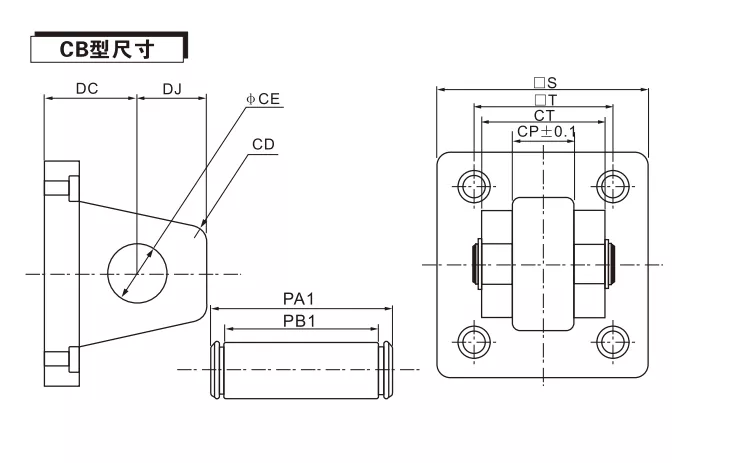

รหัส / เส้นผ่านศูนย์กลางเจาะ |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
ซีซี |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
ซีดี. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
CE |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
CP |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
CT |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
สามารถใช้กระบอกลมแบบใดกับตัวยึดการติดตั้ง CB Clevis ได้?
ตำแหน่งการติดตั้งของรูเกลียวทั้งสี่นั้นได้รับการแก้ไขและสามารถใช้กับกระบอกสูบ SC เท่านั้น
วิธีการติดตั้ง CB Cylinder Clevis Mount บนกระบอกสูบ SC?
จัดเรียงสกรูสี่ตัวด้วยรูเกลียวสี่รูที่ด้านล่างของกระบอกสูบ SC ให้ติดตั้งตำแหน่งด้วยสกรูและในที่สุดก็ขันรูเกลียวแต่ละรูตามลำดับ
ความแตกต่างระหว่าง CA และ CB แตกต่างกันอย่างไร?
CA Clevis เป็น Clevis เดี่ยว, CB Clevis คือ Double Clevis
ตัวยึดการติดตั้ง CB Clevis มีสกรูหรือไม่?
ข้อกำหนดที่แตกต่างกันของ CB Cylinder Clevis Mount ใช้สกรูที่แตกต่างกัน โปรดปรึกษายอดขายสำหรับสอบถามข้อมูลและใบเสนอราคาเฉพาะ
