PE Union Tee Push in Tube Fitting

PE

8

แบบอย่าง

ขนาดหลอด (ตัวชี้วัด)

พอดีซีรีย์ PE

4: 4 มม.

6: 6 มม.

8: 8 มม.

10: 10 มม.

12: 12 มม.

14: 14 มม.

16: 16 มม.

ของเหลว

อากาศ/น้ำ (เงื่อนไข)/สูญญากาศ

แรงกดดันในการดำเนินงาน

0-1.0MPA

ความดันสูญญากาศ

-100kpa (10 torr)

อุณหภูมิการทำงาน

-10-60 ℃

วัสดุ

ไนลอน (PA), โพลียูรีเทน (PU)

การติดตั้งหลอดนิ้ว

การติดตั้ง Metrictube

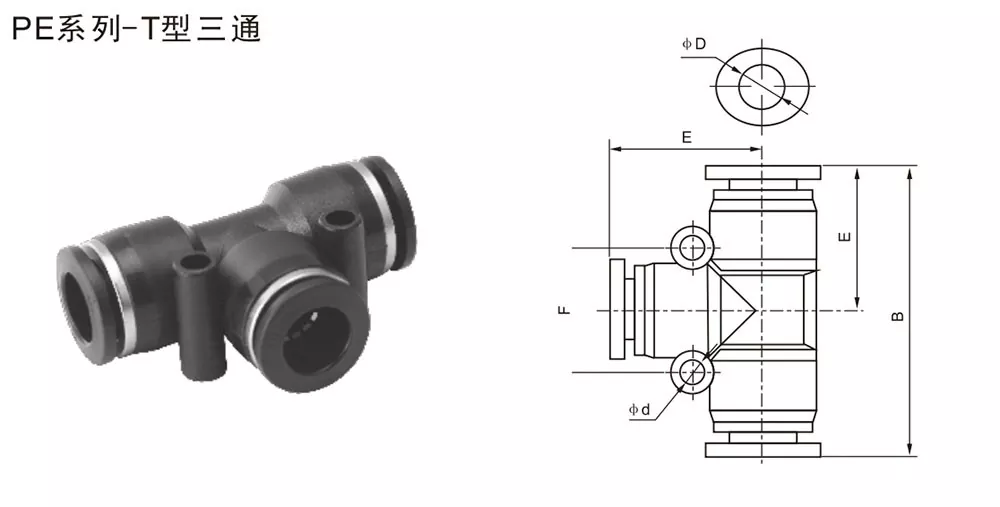

φd

B

E

F

φd

PE5/32

PE-4

4

36.6

18.3

/

/

PE1 / 4

PE-6

6

41

20.5

16

3.5

PE5/16

PE-8

8

46

23

20

4.5

PE3/8

PE-10

10

56.6

28.3

24

4.5

PE1 / 2

PE-12

12

58.6

29.3

27.7

5

PE-14

14

60.8

30.4

25.8

4

PE-16

16

69

34.5

33

4

การอ้างอิงการแปลงขนาดเธรดอิมพีเรียลทั่วไป

ขนาดของจักรวรรดิ

ประมาณ ตัวชี้วัด (มม.)

สูตรการแปลง

1/8

3.2 มม.

1 ÷ 8 × 25.4 = 3.175

5/32

3.97 มม.

5 ÷ 32 × 25.4 = 3.97

1/4

6.35 มม.

1 ÷ 4 × 25.4 = 6.35

5/16

7.94 มม.

5 ÷ 16 × 25.4 = 7.94

3/8

9.53 มม.

3 ÷ 8 × 25.4 = 9.53

1/2

12.7 มม.

1 ÷ 2 × 25.4 = 12.7
