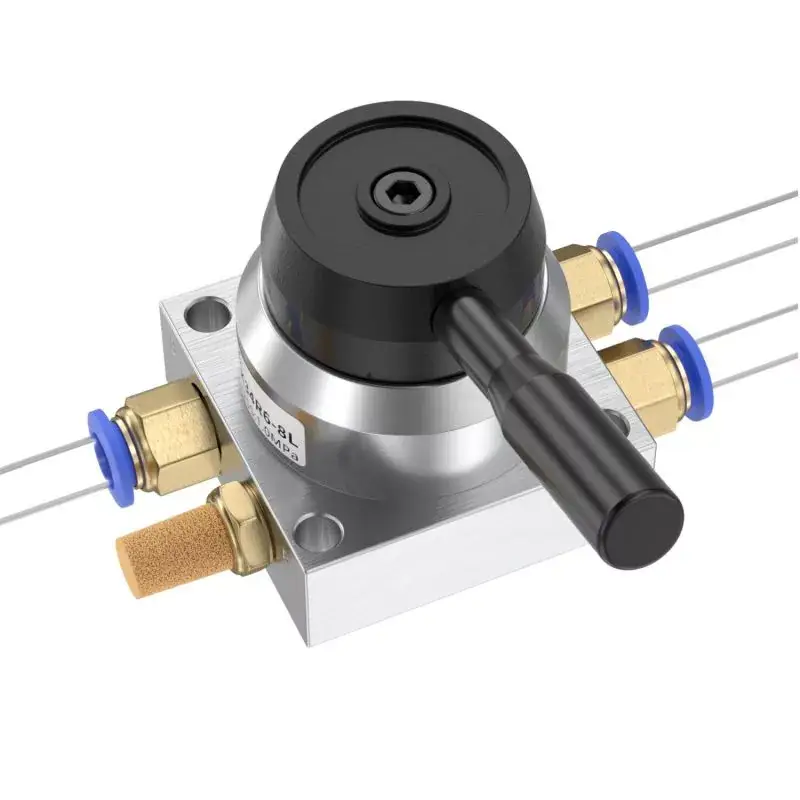

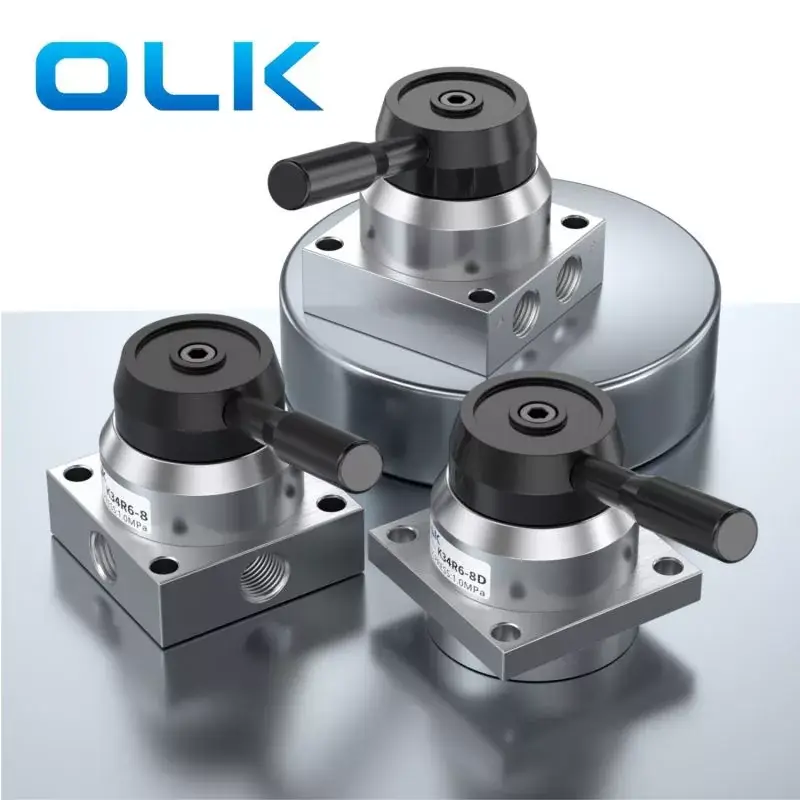

Ouleikai (OLK) ผลิตวาล์วโรตารีแบบแมนนวล K34 แบบ 2 ตำแหน่ง 4 ทิศทาง และ 3 ตำแหน่ง 4 ทิศทาง/วาล์วควบคุมทิศทางกระบอกสูบแบบออกฤทธิ์โดยตรง โดดเด่นด้วยตัววาล์วอะลูมิเนียมอัลลอยด์ที่ทนทานต่อการกัดกร่อนและกันสนิม ตัววาล์วความแข็งแรงสูงเหล่านี้สามารถทำงานได้อย่างต่อเนื่องเป็นเวลา 48 ชั่วโมง พอร์ตเกลียวที่มีความแม่นยำของวาล์ว K34 มาพร้อมกับที่จับที่ถอดออกได้ และด้านล่างมีรูสำหรับติดตั้งเพื่อให้ติดตั้งได้ง่ายขึ้น
- เครื่องหมาย:

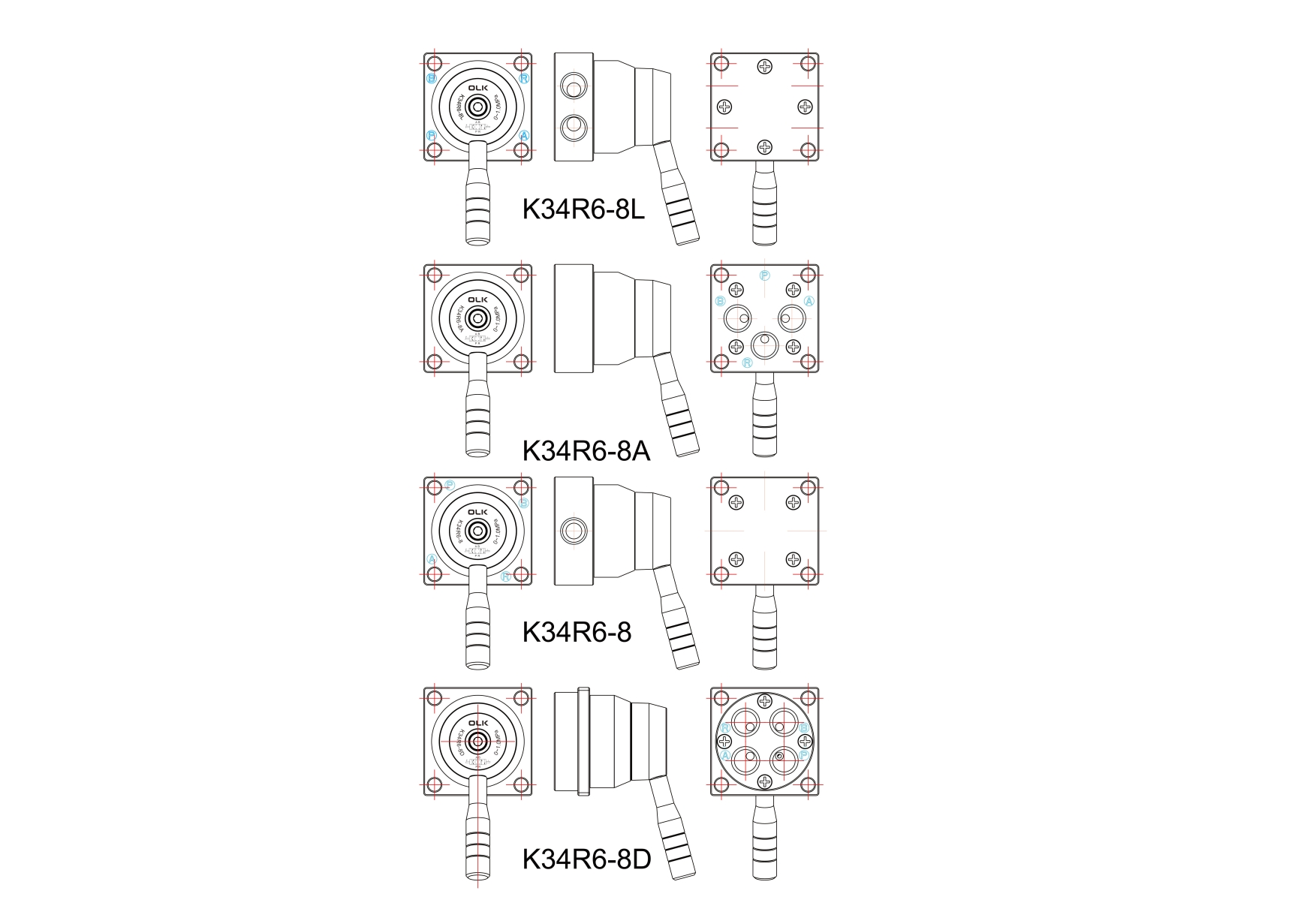

| รหัสการสั่งซื้อ: | |||||
| K | 34 | R6 | - | 8 | L |
| แบบอย่าง: | รหัส | ฟังก์ชั่น: |
|
ขนาดพอร์ต: | การติดตั้ง: |
| K：K ซีรีส์วาล์วหมุนด้วยมือแบบแมนนวล |
ตำแหน่ง 24:2 4 ทิศทาง | R6: การควบคุมด้วยมือ |
|
8:G1/4 | ว่างเปล่า: มีรูหนึ่งรูอยู่ด้านหนึ่ง |
|
|
ตำแหน่ง 34:3 4 ทิศทาง |
|
|
|
L: รูคู่ที่ด้านตรงข้าม |
|
|
|
|
|
|
A: สามรูที่ด้านล่าง |
|
|
|
|
|
|
D: สี่รูที่ด้านล่าง |
|
แบบอย่าง |
K34R8-L8 |
K34R8-L8 |
K24R8-L8D |
K34R8-L8D |
K24R8-L8S |
K34R8-L8S |
|
สื่อการทำงาน |
อากาศ (กรองผ่านหน้าจอกรองขนาดมากกว่า 40μm) |
|||||
|
โหมดการดำเนินการ |
การควบคุมด้วยมือ |
|||||
|
ขนาดพอร์ต |
ทางเข้า=ทางออก=PT1/4 |
|||||
|
ช่วงความดัน |
0.15-0.8MPa (21-114psi) |
|||||
|
ตำแหน่ง |
2/4 พอร์ต |
3/4 พอร์ต |
2/4 พอร์ต |
3/4 พอร์ต |
2/4 พอร์ต |
3/4 พอร์ต |
|
แรงกดดันจากการตื่น |
'-10-60 ℃ |
|||||
|
พิสูจน์ความกดดัน |
1.5MPa(215psi) |
|||||
|
วาล์วโรตารีมือแบบลม OLK – เปรียบเทียบ 5 รุ่น |
|||||||||
|
รูปถ่าย |
|
|
|
|
|
|
|
|
|
|
รุ่นทั้งหมด |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
K34R6-8/แอล/ดี |
|
ความสูงในการยก |
|
K34R6-8/แอล/ดี |
|
ตำแหน่ง |
2 ตำแหน่ง 4 ทาง |
|
3 ตำแหน่ง 4 ทิศทาง |
|
3 ตำแหน่ง 4 ทิศทาง |
|
3 ตำแหน่ง 4 ทิศทาง |
|
3 ตำแหน่ง 4 ทิศทาง |
|
|
3 ตำแหน่ง 4 ทิศทาง |
|
|
|
|
|
|
|
|
|
ขนาดพอร์ต |
RC1/8,1/4,3/8,1/2,3/4 |
|
พีที1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
คุณสมบัติของผลิตภัณฑ์ |
การติดตั้งแผง |
|
A: อินเทอร์เฟซรูปสี่เหลี่ยม B: อินเทอร์เฟซสองด้านพร้อมการลดทอนเสียงที่ด้านล่าง |
|
|
|
|
|
ว่างเปล่า：หนึ่งรูที่ด้านหนึ่ง L：สองรูที่ด้านตรงข้าม：D：สี่รูที่ด้านล่าง; |
|
|
|
|
|
|
|
|
|
|
|
|
รับมือ |
ที่จับแบบถอดได้ |
|
ที่จับแบบถอดได้ |
|
ที่จับแบบถอดได้ |
|
ที่จับแบบถอดไม่ได้/พลาสติก |
|
ที่จับแบบถอดได้, ที่จับป้องกันน้ำร้อนลวก |
|
|
|
|
|
|
|
|
|
|
|
|
ขนาดของฐาน |
200 ซีรีส์:62 มม |
|
61.3 มม |
|
74 มม |
|
74 มม |
|
55 มม |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
มุมพลิก |
105° |
|
การใช้พลังงาน |
≤80W (สแตนด์บาย≤0.5W) |
|
แบริ่งรับน้ำหนัก |
45กก.-65กก |
|
สี |
3ตำแหน่ง4ทาง |
|
ความสูงในการยก |
65 ซม. - 85 ซม. (สามารถติดตั้งลิฟต์ที่สองได้) |
|
ระยะการควบคุมระยะไกล |
50 เมตร (พื้นที่เปิดโล่ง) |
|
แบบอย่าง |
K34R6-8 |
|
|
|
||
|
สื่อการทำงาน |
อากาศ (กรองผ่านหน้าจอกรองขนาดมากกว่า 40μm) |
|||||
|
โหมดการดำเนินการ |
การควบคุมด้วยมือ |
|||||
|
ขนาดพอร์ต |
ทางเข้า=ทางออก=PT1/4 |
|||||
|
ช่วงความดัน |
0.15-0.8MPa (21-114psi) |
|||||
|
ตำแหน่ง |
3ตำแหน่ง4ทาง |
|
|
|
||
|
แรงกดดันจากการตื่น |
'-10-60 ℃ |
|||||
|
พิสูจน์ความกดดัน |
1.5MPa(215psi) |
|||||
