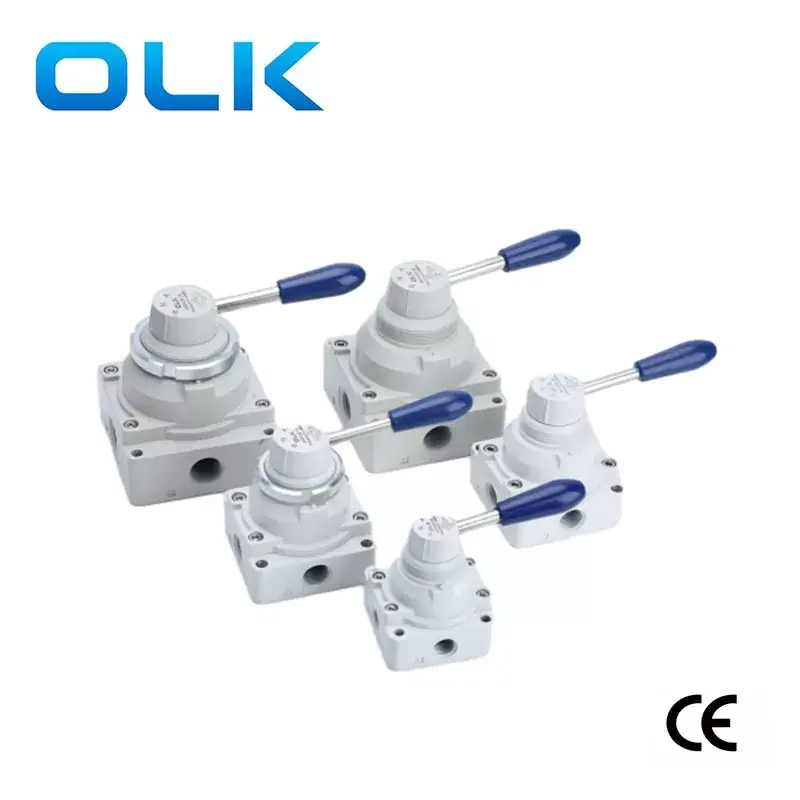

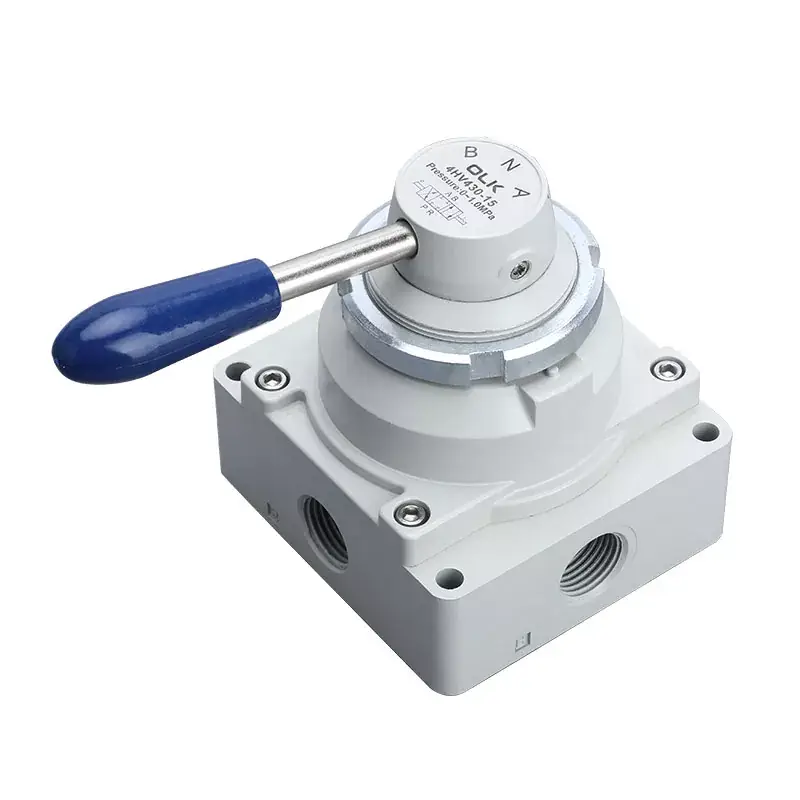

Ouleikai (OLK) 4HV ซีรีส์ วาล์วควบคุมด้วยมือแบบสองทางสี่พอร์ต/สามทางสี่พอร์ต ถูกสลับโดยการหมุนคันโยกแบบแมนนวล ให้ความรู้สึกสัมผัสที่ดีและการทำงานที่ราบรื่น
วาล์วควบคุมด้วยมือ 4HV มีพื้นที่การไหลขนาดใหญ่ที่มีประสิทธิภาพและการสูญเสียแรงดันต่ำ ซึ่งช่วยลดการใช้พลังงานและปรับปรุงประสิทธิภาพระหว่างการถ่ายโอนของเหลว นอกจากนี้ยังมีการติดตั้งสองประเภทให้ผู้ใช้เลือก: การติดตั้งแผงและการติดตั้งด้านล่าง พร้อมน็อตยึดสำหรับการติดตั้งแผง
โดยรวมแล้ว วาล์วแมนนวล Ouleikai (OLK) 4HV เป็นวาล์วควบคุมประสิทธิภาพสูงและใช้งานง่ายซึ่งใช้กันอย่างแพร่หลายในภาคอุตสาหกรรมต่างๆ สำหรับข้อมูลโดยละเอียดเพิ่มเติมเกี่ยวกับวาล์วธรรมดา 4HV ขอแนะนำให้อ่านคู่มือผลิตภัณฑ์ที่เกี่ยวข้องหรือพูดคุยกับบุคลากรด้านเทคนิคมืออาชีพ

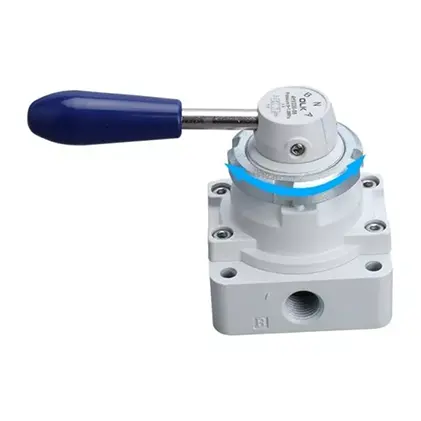

1. การหมุนที่ราบรื่นและเบาพร้อมสัมผัสที่ดี ตำแหน่งที่แม่นยำ:
2. พื้นที่การไหลที่มีประสิทธิภาพขนาดใหญ่พร้อมการสูญเสียแรงดันต่ำ
3. พื้นที่การไหลที่มีประสิทธิภาพขนาดใหญ่

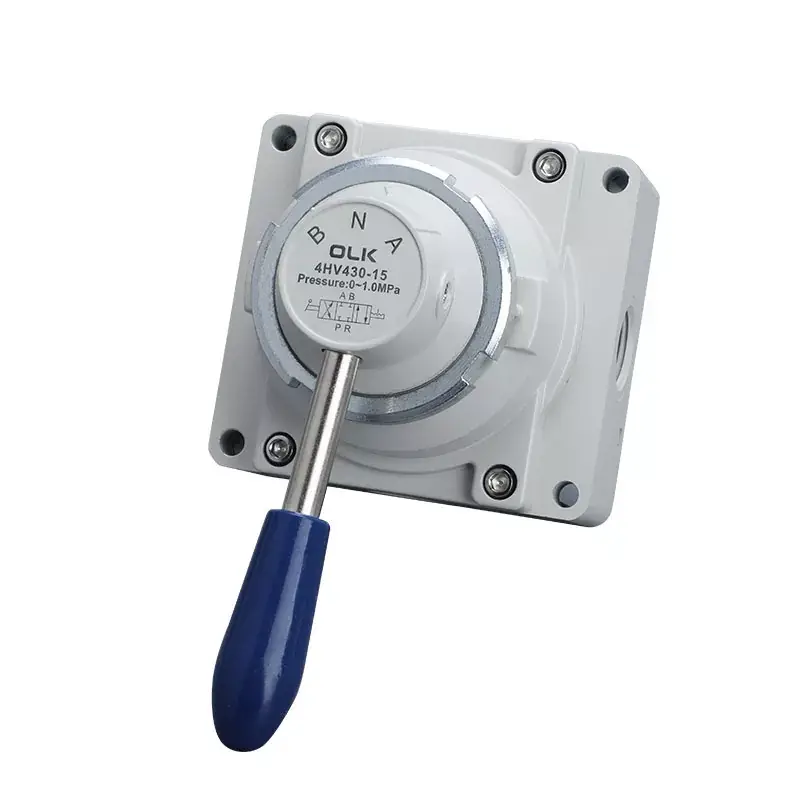

4. มีวิธีการติดตั้งสองวิธี: การติดตั้งแบบแผงและด้านล่าง การติดตั้งแผงมาพร้อมกับน็อตยึด
|
รหัสการสั่งซื้อ |
|||||
|
4HV |
2 |
30 |
- |
8 |
S |
|
แบบอย่าง |
ชุด |
ตำแหน่ง |
|
ขนาดพอร์ต |
ประเภทการติดตั้ง: |
|
4HV：วาล์วหมุนด้วยมือซีรีส์ 4HV |
ซีรีส์ 2:200 |
24:2/4 ท่าเรือ |
|
06:PT1/8 |
ว่างเปล่า |
|
|
ซีรีส์ 3:300 |
34:3/4 พอร์ต |
|
08:PT1/4 |
S:การติดตั้งแผง (พร้อมน็อตวาล์ว) |
|
|
ซีรีส์ 4:400 |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
สื่อการทำงาน |
อากาศ (กรองผ่านตัวกรองขนาดมากกว่า 40μm) |
|
การกระทำ |
การควบคุมมือ |
|
การหล่อลื่น |
ไม่จำเป็น |
|
ช่วงแรงดันใช้งาน MPa(psi) |
0∼1.0(~145) |
|
รับประกันความทนแรงดัน |
1.5MPa(215psi) |
|
อุณหภูมิในการทำงาน °C |
-20~70 |
|
แบบอย่าง |
เส้นผ่านศูนย์กลางพอร์ต |

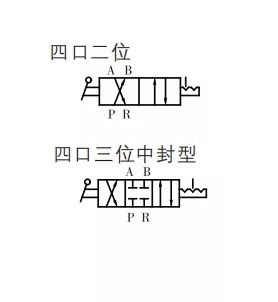

จำนวนตำแหน่ง |
พื้นที่หน้าตัดที่มีประสิทธิภาพ mm² (ค่า CV) |
|
4HV210-06 |
พีที1/8 |
2 ตำแหน่ง 4 ทิศทาง |
14.0(0.78) |
|
4HV230-06 |
พีที1/8 |
สามสี่ทาง |
14.0(0.78) |
|
4HV210-08 |
พีที1/4 |
2 ตำแหน่ง 4 ทิศทาง |
14.0(0.78) |
|
4HV230-08 |
พีที1/4 |
สามสี่ทาง |
14.0(0.78) |
|
4HV310-08 |
พีที1/4 |
2 ตำแหน่ง 4 ทิศทาง |
30.0(1.67) |
|
4HV330-08 |
พีที1/4 |
สามสี่ทาง |
30.0(1.67) |
|
4HV310-10 |
PT3/8 |
2 ตำแหน่ง 4 ทิศทาง |
33.0 (1.83) |
|
4HV330-10 |
PT3/8 |
สามสี่ทาง |
33.0 (1.83) |
|
4hv410-15 |
พีที1/2 |
2 ตำแหน่ง 4 ทิศทาง |
88.0(4.89) |
|
4HV430-15 |
พีที1/2 |
สามสี่ทาง |
88.0(4.89) |
|
4hv410-20 |
พีที3/4 |
2 ตำแหน่ง 4 ทิศทาง |
95.0(5.27) |
|
4HV430-20 |
พีที3/4 |
สามสี่ทาง |
95.0(5.27) |
|

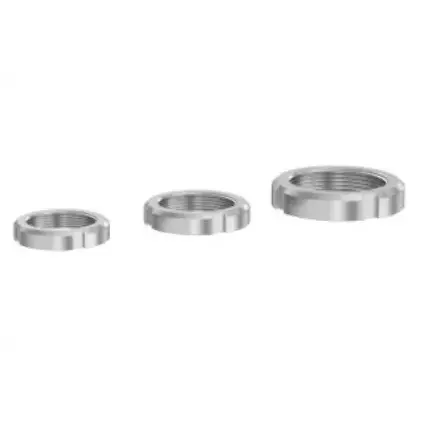

แบบอย่าง: |
ด้าย: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
วาล์วโรตารีมือแบบใช้ลม OLK – เปรียบเทียบ 5 รุ่น |
|||||||||
|
รูปถ่าย |
|
|
|
|
|
|
|
|
|
|
โมเดลโอลค์ |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/แอล/ดี |
|
ตำแหน่ง |
2 ตำแหน่ง 4 ทาง |
|
3 ตำแหน่ง 4 ทิศทาง |
|
3 ตำแหน่ง 4 ทิศทาง |
|
3 ตำแหน่ง 4 ทิศทาง |
|
3 ตำแหน่ง 4 ทิศทาง |
|
|
3 ตำแหน่ง 4 ทิศทาง |
|
|
|
|
|
|
|
|
|
ขนาดพอร์ต |
RC1/8,1/4,3/8,1/2,3/4 |
|
พีที1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
คุณสมบัติของผลิตภัณฑ์ |
การติดตั้งแผง |
|
A: อินเทอร์เฟซรูปสี่เหลี่ยม B: อินเทอร์เฟซสองด้านพร้อมการลดทอนเสียงที่ด้านล่าง |
|
|
|
|
|
ว่างเปล่า：หนึ่งรูที่ด้านหนึ่ง L：สองรูที่ด้านตรงข้าม：D：สี่รูที่ด้านล่าง; |
|
|
|
|
|
|
|
|
|
|
|
|
รับมือ |
ที่จับแบบถอดได้ |
|
ที่จับแบบถอดได้ |
|
ที่จับแบบถอดได้ |
|
ที่จับแบบถอดไม่ได้/พลาสติก |
|
ที่จับแบบถอดได้, ที่จับป้องกันน้ำร้อนลวก |
|
|
|
|
|
|
|
|
|
|
|
|
ขนาดของฐาน |
200 ซีรีส์:62 มม |
|
61.3 มม |
|
74 มม |
|
74 มม |
|
55 มม |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
ฟีเจอร์ในวาล์วควบคุมมือ 4HV คืออะไร?
แฮนด์วาล์ว 4HV สามารถติดตั้งบนแผงได้
แมนนวลวาล์ว 4HV สามารถเลือกได้กี่ตำแหน่ง?
สามารถเลือกได้ 2 ตำแหน่ง 4 ทิศทาง และ 3 ตำแหน่ง 4 ทิศทาง
