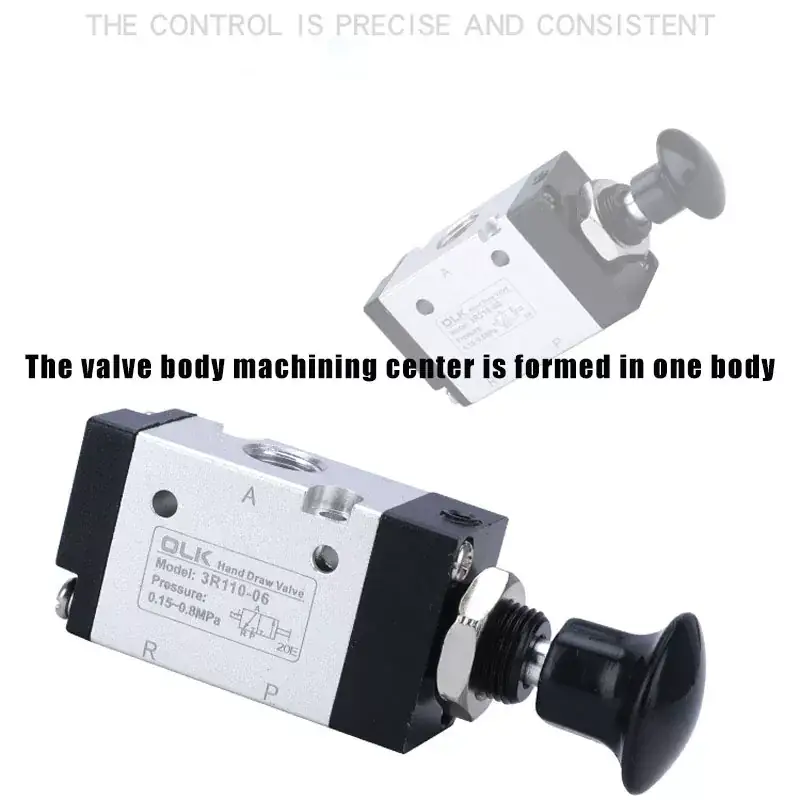

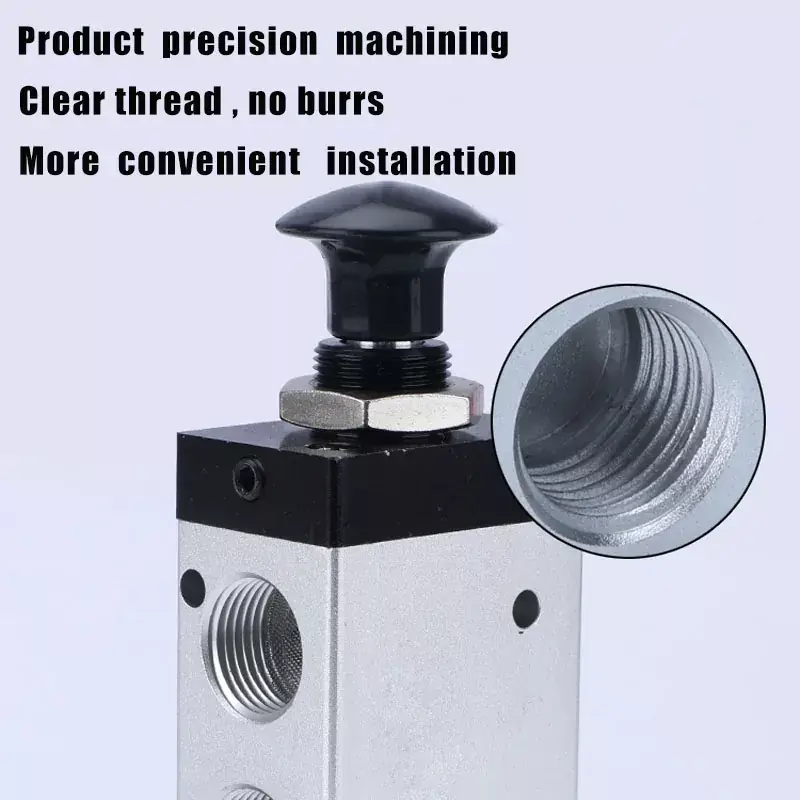

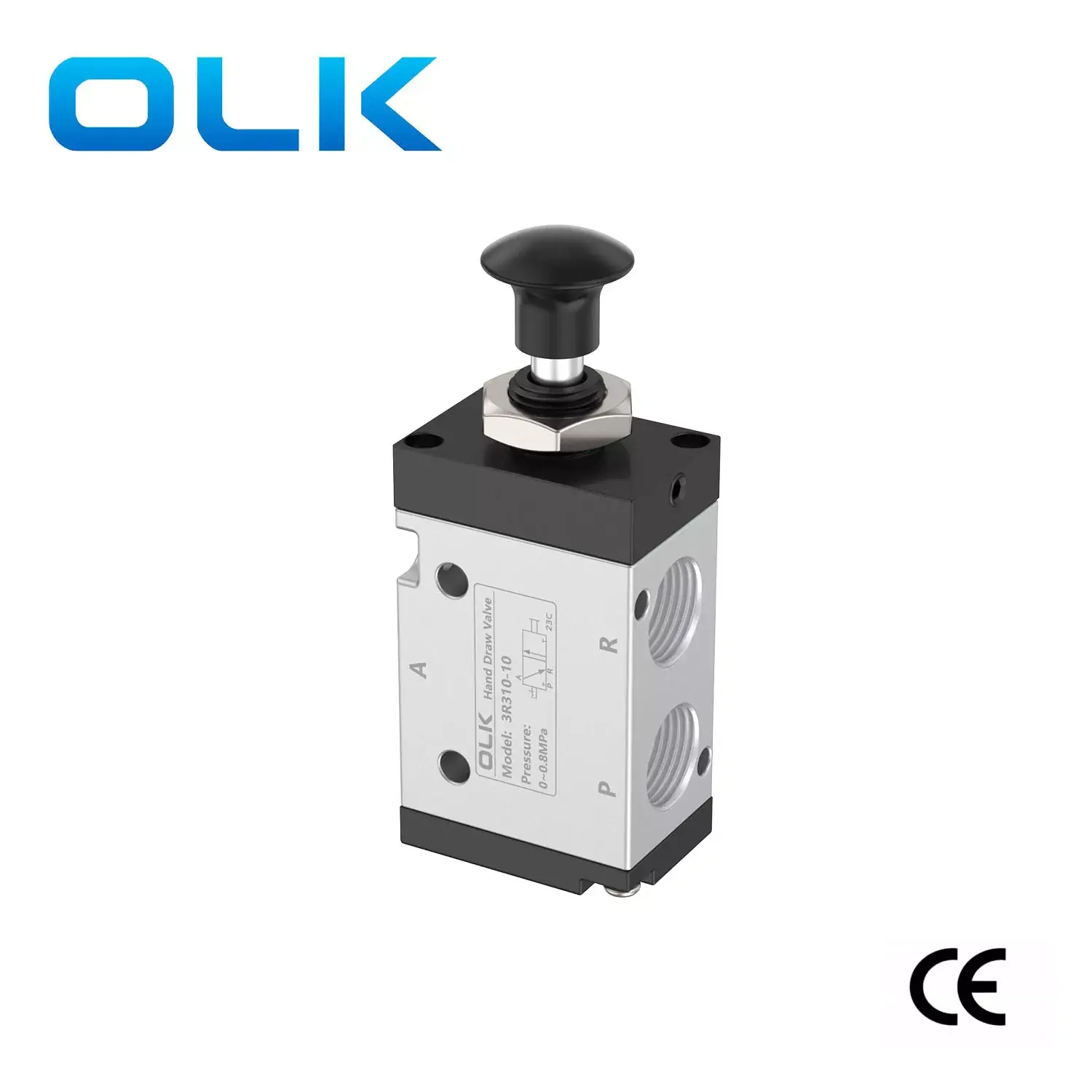

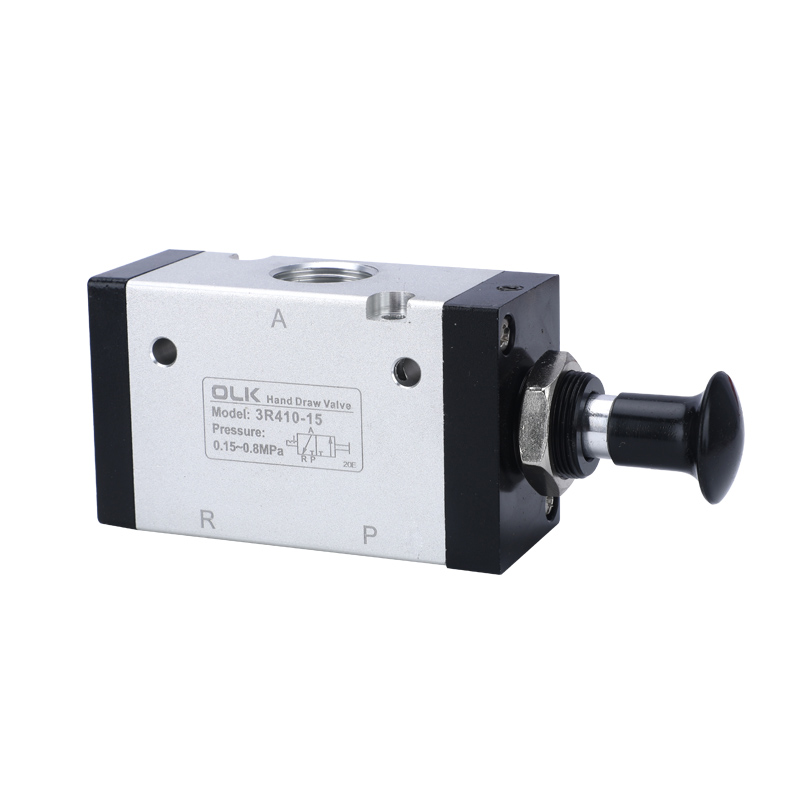

Ouleikai (OLK) ผลิตวาล์วมือโยกซีรีส์ 3R มาตั้งแต่ปี 2003 ซึ่งสามารถทดแทนแฮนด์วาล์วซีรีส์ AIR TAC ประเภท 3L ได้ วาล์วควบคุมด้วยมือ 3R ควบคุมทิศทางโดยการทำงานด้วยตนเองโดยตรง วาล์วสามทางสองทางมีทางเข้าหนึ่งช่องทางออกหนึ่งช่องและพอร์ตไอเสียหนึ่งช่อง ช่องทางเข้ามีตะแกรงกรองเพื่อขจัดสิ่งสกปรกออกจากอากาศ ป้องกันการปนเปื้อนและการรั่วไหลของอากาศของวงแหวนซีล พื้นผิวตัววาล์วอะลูมิเนียมพ่นทราย และส่วนต่อประสานไม่มีเสี้ยน โดยมีเส้นผ่านศูนย์กลางท่อหลายขนาดให้เลือก (M5, G1/8, G1/4, G3/8, G1/2)
เครื่องหมาย:
| รหัสการสั่งซื้อ: |
|||
| 3ร | 2 | 10 | 08 |
| แบบอย่าง: | ชุด: | การทำงาน: | ขนาดพอร์ต: |
| วาล์วมือ 3R:3/2 ทาง | ซีรีส์ 1:100 | ตำแหน่ง 10:2 | 100 ซีรี่ส์:06:G1/8 |
|
|
ซีรีส์ 2:200 |
|
200 ซีรีส์:06:G1/8 |
|
|
15:300 น |
|
200 ซีรีส์:08:G1/4 |
|
|
|
|
300 ซีรีส์:08:G1/8 |
|
|
|
|
300 ซีรีส์:10:G3/8 |

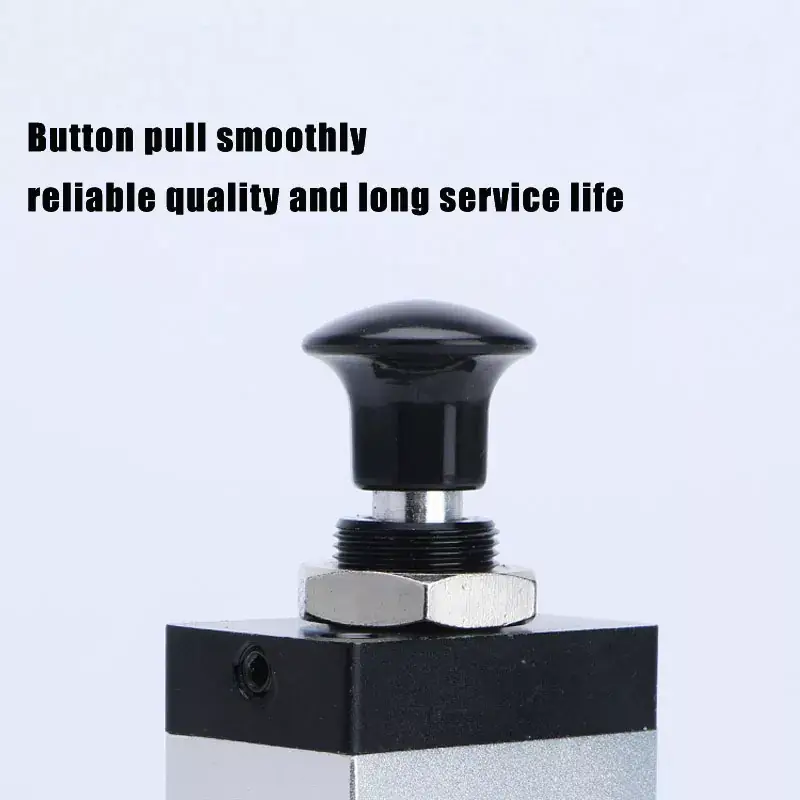

1. การทำงานแบบแมนนวล โคแอกเซียลกับแกนเพื่อการวางตำแหน่งที่ง่ายและแม่นยำ มั่นใจในความน่าเชื่อถือ
2. โครงสร้างแบบลูกสูบที่มีการซีลที่ดีเยี่ยม ขนาดกะทัดรัด น้ำหนักเบา และประกอบง่าย
3. รูภายในผ่านการประมวลผลด้วยเทคนิคพิเศษ ส่งผลให้มีความต้านทานแรงเสียดทานน้อยที่สุดและอายุการใช้งานยาวนานขึ้น
4. ไม่ต้องใช้น้ำมันหล่อลื่น
5. ติดตั้งง่ายด้วยตำแหน่งติดตั้งหลายตำแหน่ง อำนวยความสะดวกในการใช้งาน
|
สื่อการทำงาน |
อากาศ (กรองผ่านตัวกรองขนาดมากกว่า 40μm) |
|
การกระทำ |
การดำเนินการโดยตรงด้วยตนเอง |
|
จำนวนตำแหน่ง |
สองตำแหน่งสามทาง |
|
การหล่อลื่น |
ไม่จำเป็น |
|
ช่วงแรงดันใช้งาน MPa(psi) |
0~0.8(0~114) |
|
รับประกันความทนแรงดัน |
1.5MPa (215psi) |
|
อุณหภูมิในการทำงาน °C |
-20~70 |
|

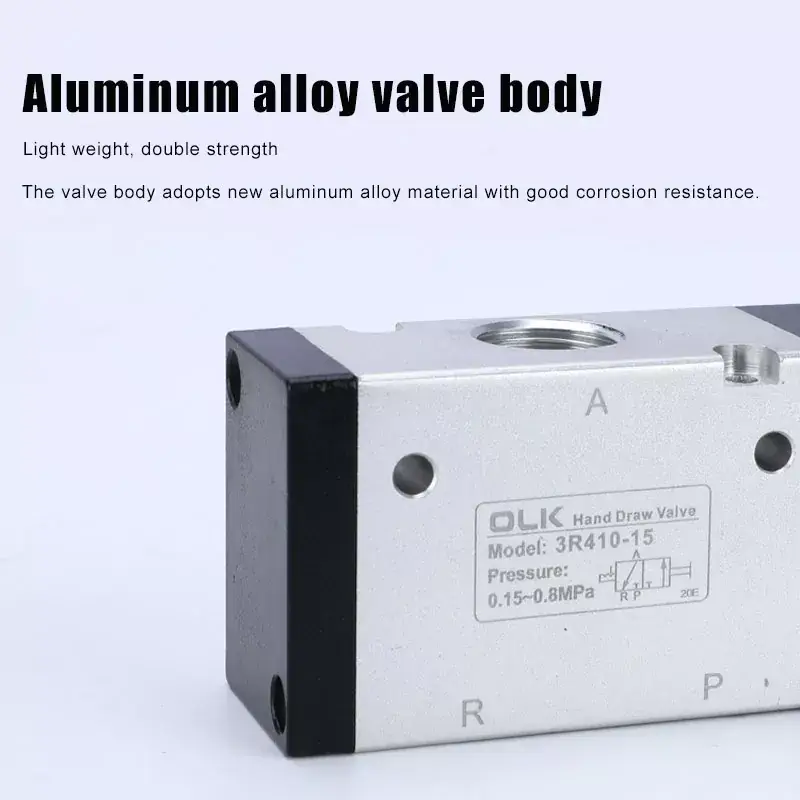

วัสดุตัวเครื่อง |
อลูมิเนียมอัลลอยด์ |
|
แบบอย่าง |
เส้นผ่านศูนย์กลางพอร์ต |
พื้นที่หน้าตัดการไหล mm² (ค่า CV) |
|
3R110-M5 |
ม5 |
5.5(0.3) |
|

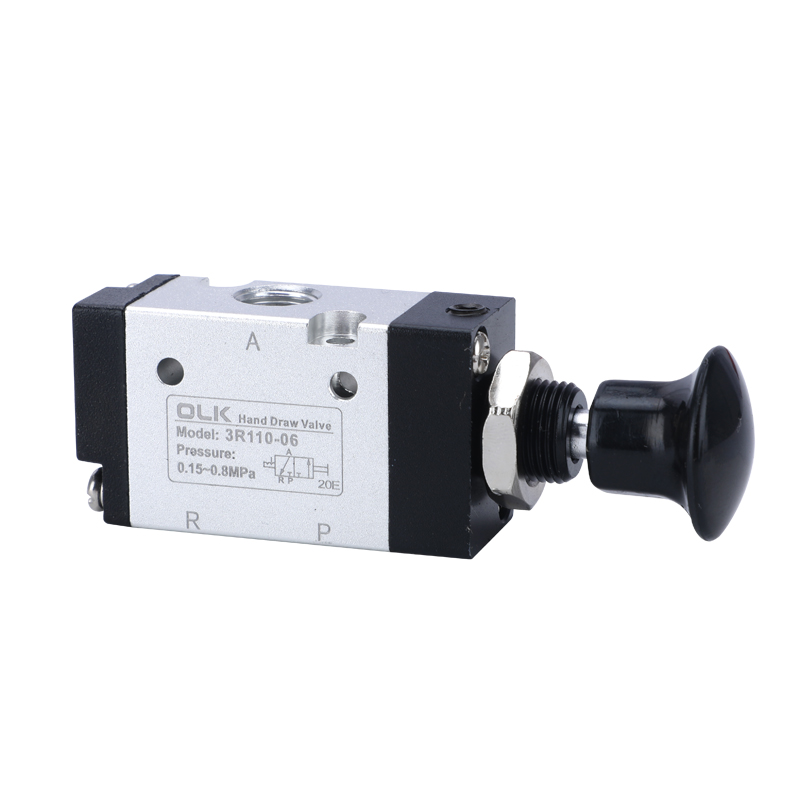

3R110-06 |
G1/8 |
12.0(0.67) |
|
3R210-06 |
G1/8 |
14.0(0.78) |
|
3R210-08 |
G1/4 |
16.0(0.89) |
|
3R310-08 |
G1/4 |
25.0(1.39) |
|
3R310-10 |
G3/8 |
30.0(1.67) |
