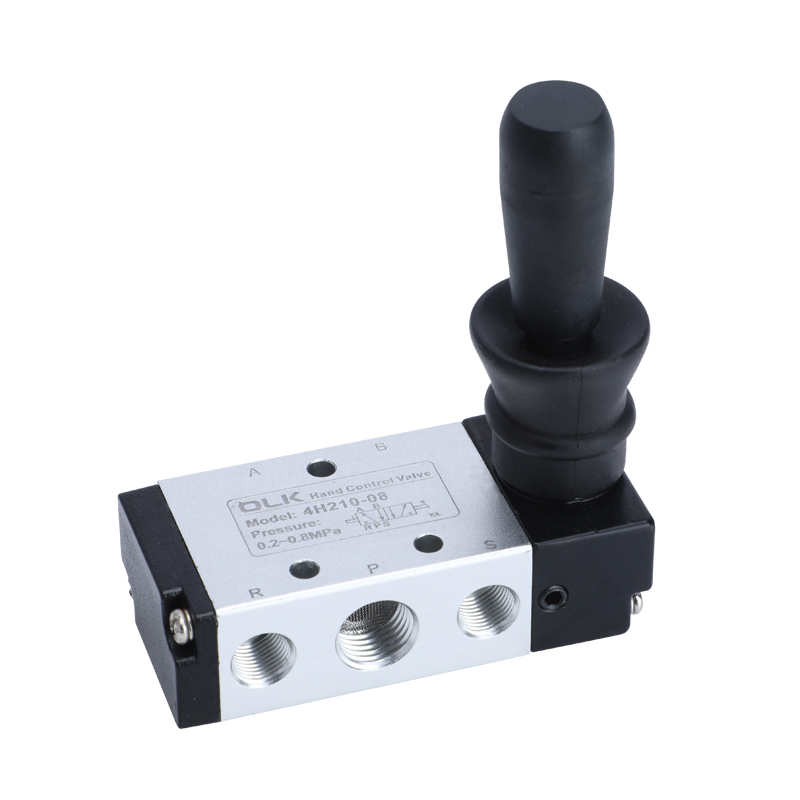

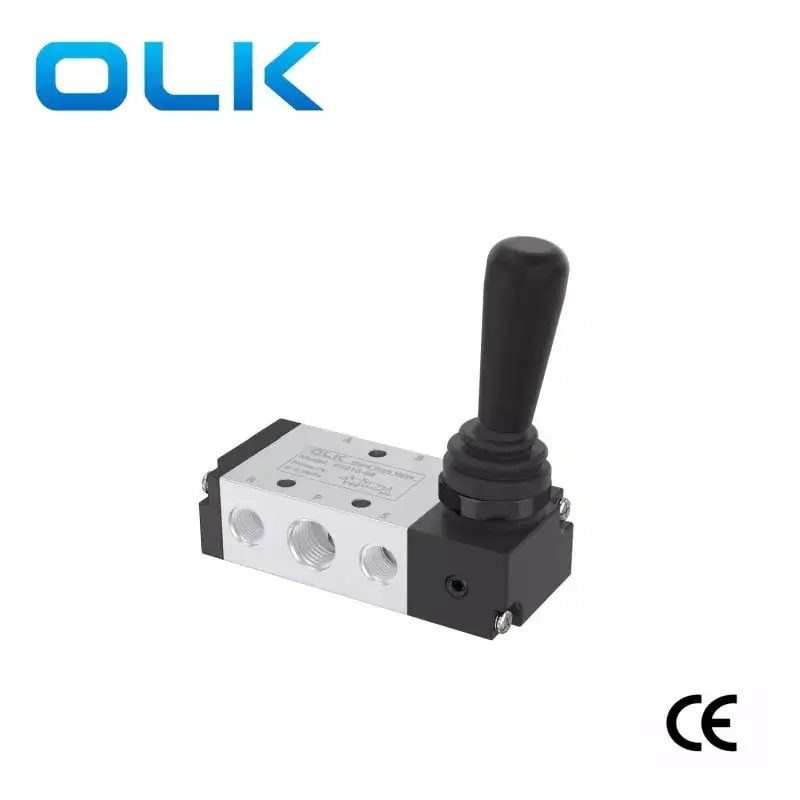

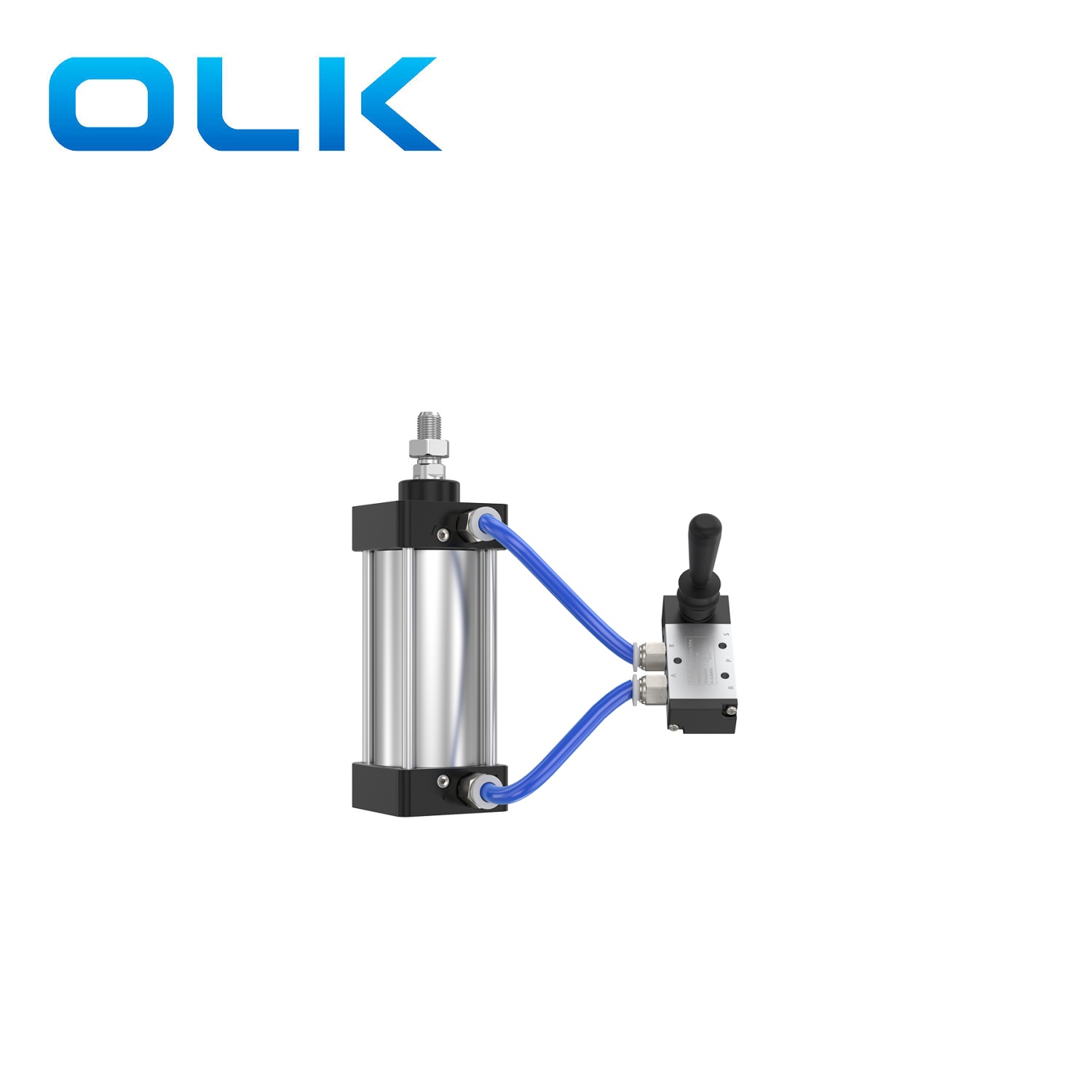

4H ซีรีส์คันโยกวาล์ว 5 ทาง

Model:4H230

ในฐานะที่เป็นมืออาชีพ 4H Series Lever Valve Way Manufacture คุณสามารถมั่นใจได้ว่าจะซื้อวาล์วคันโยกซีรีย์ 4H จากโรงงานของเราและ OLK จะให้บริการที่ดีที่สุดหลังการขายและการจัดส่งที่ทันเวลา

ส่งคำถาม

รายละเอียดสินค้า

OULEIKAI (OLK) 4H Series Lever Valve Way นำเสนอการทำงานที่ง่ายและเชื่อถือได้โดยไม่มีส่วนประกอบควบคุมไฟฟ้าที่ซับซ้อนทำให้มั่นใจได้ว่ามีความน่าเชื่อถือและความเหมาะสมสูงสำหรับสถานการณ์การควบคุมนิวเมติกขั้นพื้นฐาน ผู้ใช้สามารถปรับทิศทางการไหลของก๊าซโดยใช้วาล์วคันโยกมือตามความต้องการที่แท้จริง

4H Series Lever Valvesapplicable สถานการณ์: แอพพลิเคชั่นในห้องปฏิบัติการเช่นระบบนิวเมติกในห้องปฏิบัติการอุปกรณ์วิจัย ฯลฯ

หมายเหตุ: หากพบความผิดปกติใด ๆ ในระหว่างการใช้งานเช่นการรั่วไหลของก๊าซหรือการติดขัดวาล์วโปรดหยุดใช้ทันทีและติดต่อเจ้าหน้าที่ขายของ บริษัท OLK สำหรับบริการหลังการขาย

เครื่องหมาย:

รหัสการสั่งซื้อ
4H	2	30C	08
แบบอย่าง:	รหัส:	ประเภทวาล์ว:	ขนาดพอร์ต:
4H: วาล์วมือวาล์วคันโยกรีเซ็ตแบบแมนนวล	2: 200 ซีรีส์	10: 5/2 Way Valve	200 ซีรีส์: 06: G1/8
4HA: วาล์วมือวาล์วคันโยกสปริงกลับ	3: 300 ซีรี่ส์	30C: 5/3 ทาง 3 ตำแหน่งปิดศูนย์	200 ซีรีส์: 08: G1/4
		30E: 5/3 ทาง 3 ตำแหน่งศูนย์ไอเสีย	300 Series： 08： G1/8
		30p: 5/3 ทาง 3 ศูนย์ความดันตำแหน่ง	300 Series： 10： G3/8

OLK 4H Series 2/5 3/5 มือวาล์วมือวาล์วคุณสมบัติผลิตภัณฑ์

1. การดำเนินการด้วยตนเองการกระตุ้นที่ราบรื่นการวางตำแหน่งที่แม่นยำและเชื่อถือได้

2. โครงสร้างประเภทลูกสูบการปิดผนึกที่ยอดเยี่ยมขนาดกะทัดรัดน้ำหนักเบาการติดตั้งง่ายและถอดชิ้นส่วน;

3. รูภายในถูกประมวลผลด้วยเทคนิคพิเศษส่งผลให้เกิดการต่อต้านแรงเสียดทานต่ำและอายุการใช้งานที่ยาวนาน

4. ไม่จำเป็นต้องมีการหล่อลื่นน้ำมัน

5. ฟังก์ชั่นการติดตั้งแผงการติดตั้งง่ายและสะดวกตอบสนองความต้องการของลูกค้าที่หลากหลาย

การติดตั้งและการใช้วาล์วคันโยก Ouleikai 4H

1) วาล์วรีเซ็ตคู่มือสามพอร์ตห้าตำแหน่งใช้งานการวางตำแหน่งลูกบอลสปริงสปริง โปรดใช้ความระมัดระวังไม่ให้ใช้กำลังมากเกินไปในระหว่างการดำเนินการเนื่องจากอาจส่งผลให้ตำแหน่งการควบคุมที่ไม่ถูกต้องและการกระทำที่ไม่ได้ตั้งใจ

2) เมื่อติดตั้งด้วยแผงคุณสามารถลบหรือเก็บตัวเว้นวรรคตามสถานการณ์เฉพาะ

3) ปรึกษาไดอะแกรมสำหรับวิธีการติดตั้งที่แตกต่างกัน

หมายเหตุพิเศษ: เมื่อรักษาความปลอดภัยของแผงให้พิจารณาความหนาของแผ่นยึดและเส้นผ่านศูนย์กลางของรูยึด

4H ซีรีส์คันโยกวาล์ว 5 ทางพารามิเตอร์ทั่วไป

สื่อการทำงาน	อากาศ (กรองผ่านตัวกรองมากกว่า40μm)
การกระทำ	การควบคุมโดยตรงด้วยตนเอง
การหล่อลื่น	ไม่จำเป็น
ช่วงแรงดันทำงาน MPA (psi)	0∼0.8 (0 ~ 114)
รับประกันความต้านทานความดัน	1.5MPA (215PSI)
อุณหภูมิการทำงาน° C	-20∼70
วัสดุร่างกาย	อัลลอยอลูมิเนียม

4H ซีรีส์คันโยกวาล์ว 5 ทางพารามิเตอร์ที่แตกต่างกัน

แบบอย่าง	เส้นผ่านศูนย์กลางพอร์ต	จำนวนตำแหน่ง	การไหลของพื้นที่ตัดขวางmm² (ค่า CV)
4H210-06	ไอดี = outlet = g1/8	2 ตำแหน่ง 5 ทาง	14.0 (0.78)
4H230C-06	ไอดี = outlet = g1/8	สามตำแหน่งห้าทาง	12.0 (0.67)
4H230E-06	ไอดี = outlet = g1/8	สามตำแหน่งห้าทาง	12.0 (0.67)
4H230P-06	ไอดี = outlet = g1/8	สามตำแหน่งห้าทาง	12.0 (0.67)
4H210-08	ไอดี = outlet = g1/4	2 ตำแหน่ง 5 ทาง	16.0 (0.89)
4H230C-08	ไอดี = outlet = g1/4	สามตำแหน่งห้าทาง	12.0 (0.67)
4H230E-08	ไอดี = outlet = g1/4	สามตำแหน่งห้าทาง	12.0 (0.67)
4H230P-08	ไอดี = outlet = g1/4	สามตำแหน่งห้าทาง	12.0 (0.67)
4H310-08	ไอดี = outlet = g1/4	2 ตำแหน่ง 5 ทาง	25.0 (1.39)
4H330C-08	ไอดี = outlet = g1/4	สามตำแหน่งห้าทาง	18.0 (1.00)
4H330E-08	ไอดี = outlet = g1/4	สามตำแหน่งห้าทาง	18.0 (1.00)
4H330P-08	ไอดี = outlet = g1/4	สามตำแหน่งห้าทาง	18.0 (1.00)
4H310-10	inlet = outlet = g3/8 ไอเสีย = G1/4	2 ตำแหน่ง 5 ทาง	30.0 (1.67)
4H330C-10	inlet = outlet = g3/8 ไอเสีย = G1/4	สามตำแหน่งห้าทาง	18.0 (1.00)
4H330E-10	inlet = outlet = g3/8 ไอเสีย = G1/4	สามตำแหน่งห้าทาง	18.0 (1.00)
4H330P-10	inlet = outlet = g3/8 ไอเสีย = G1/4	สามตำแหน่งห้าทาง	18.0 (1.00)
