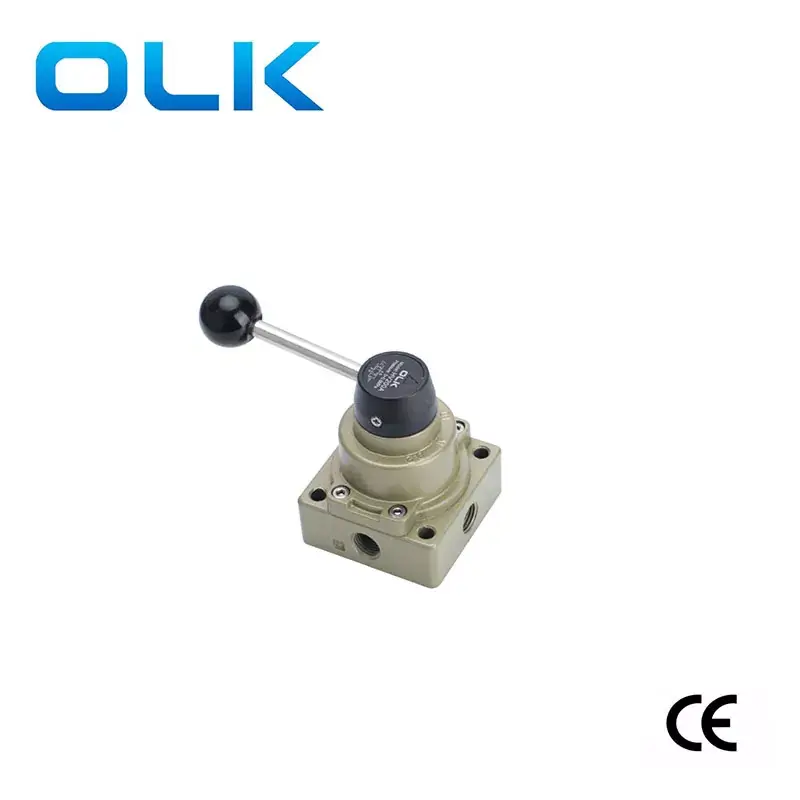

Ouleikai (OLK) HV200A/B วาล์วควบคุมด้วยมือสี่พอร์ตสองทางทำงานแบบแมนนวล โดยมีการเปลี่ยนเส้นทางอากาศโดยการหมุนที่จับวาล์ว ใช้งานง่ายและเป็นธรรมชาติ โดยไม่ต้องใช้พลังงานเพิ่มเติม วาล์วพอร์ต HV200B 2/4 มีตัวเก็บเสียงในตัวที่พอร์ตไอเสียด้านล่าง
วาล์วหมุนด้วยมือ 4 ทิศทาง ซีรีส์ OLK HV200 มีความหลากหลายและเหมาะสำหรับระบบนิวแมติกต่างๆ ด้วยประสิทธิภาพที่มั่นคง ความน่าเชื่อถือ และความคุ้มทุน จึงเป็นตัวเลือกที่เหมาะสำหรับการควบคุมระบบนิวแมติก
วาล์วหมุนด้วยมือซีรีส์ HV200 4 ทิศทาง เกียร์ที่แตกต่างกันส่งผลให้การทำงานของกระบอกสูบต่างกัน
เมื่อเปลี่ยนมาใช้เกียร์ 02 พอร์ตไอเสีย B จะปล่อยอากาศ ช่องระบายอากาศพอร์ตไอเสีย A และกระบอกสูบจะยืดออก
เมื่อเปลี่ยนมาใช้เกียร์ N พอร์ตไอเสียทั้ง A และ B จะถูกปิด และกระบอกสูบจะหยุดกลางทาง
เมื่อเปลี่ยนมาใช้เกียร์ 01 ช่องระบายอากาศ A จะปล่อยอากาศ ช่องระบายอากาศ B จะระบายออก และกระบอกสูบจะหดกลับ
|
รหัสการสั่งซื้อ |
|||||
|
เอชวี |
2 |
00 |
- |
A |
08 |
|
แบบอย่าง |
ชุด |
|
|
การทำงาน |
ขนาดพอร์ต |
|
HV：วาล์วหมุนด้วยมือซีรีย์ HV |
ซีรีส์ 2:200 |
|
|
ตอบ: อินเทอร์เฟซรูปสี่เหลี่ยม |
08:RC1/4 |
|
|
|
|
|
B:B: อินเทอร์เฟซสองด้าน พร้อมการลดทอนเสียงที่ด้านล่าง |
|
|
แบบอย่าง |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
สื่อการทำงาน |
อากาศ (กรองผ่านหน้าจอกรองขนาดมากกว่า 40μm) |
|||
|
โหมดการดำเนินการ |
การควบคุมด้วยมือ |
|||
|
ขนาดพอร์ต |
ทางเข้า=ทางออก=PT1/4 |
|||
|
ช่วงความดัน |
0.15-0.8MPa (21-114PSI) |
|||
|
ตำแหน่ง |
2/4 พอร์ต |
3/4 พอร์ต |
2/4 พอร์ต |
3/4 พอร์ต |
|
แรงกดดันจากการตื่น |
'-10-60 ℃ |
|||
|
พิสูจน์ความกดดัน |
1.5MPa(215psi) |
|||
|
วาล์วโรตารีมือแบบใช้ลม OLK – เปรียบเทียบ 5 รุ่น |
|||||||||
|
รูปถ่าย |
|
|
|
|
|
|
|
|
|
|
โมเดลโอลค์ |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/แอล/ดี |
|
ตำแหน่ง |
2 ตำแหน่ง 4 ทาง |
|
3 ตำแหน่ง 4 ทิศทาง |
|
3 ตำแหน่ง 4 ทิศทาง |
|
3 ตำแหน่ง 4 ทิศทาง |
|
3 ตำแหน่ง 4 ทิศทาง |
|
|
3 ตำแหน่ง 4 ทิศทาง |
|
|
|
|
|
|
|
|
|
ขนาดพอร์ต |
RC1/8,1/4,3/8,1/2,3/4 |
|
พีที1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
คุณสมบัติของผลิตภัณฑ์ |
การติดตั้งแผง |
|
A: อินเทอร์เฟซรูปสี่เหลี่ยม B: อินเทอร์เฟซสองด้านพร้อมการลดทอนเสียงที่ด้านล่าง |
|
|
|
|
|
ว่างเปล่า：หนึ่งรูที่ด้านหนึ่ง L：สองรูที่ด้านตรงข้าม：D：สี่รูที่ด้านล่าง; |
|
|
|
|
|
|
|
|
|
|
|
|
รับมือ |
ที่จับแบบถอดได้ |
|
ที่จับแบบถอดได้ |
|
ที่จับแบบถอดได้ |
|
ที่จับแบบถอดไม่ได้/พลาสติก |
|
ที่จับแบบถอดได้, ที่จับป้องกันน้ำร้อนลวก |
|
|
|
|
|
|
|
|
|
|
|
|
ขนาดของฐาน |
200 ซีรีส์:62 มม |
|
61.3 มม |
|
74 มม |
|
74 มม |
|
55 มม |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Hv200b |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
แบบอย่าง |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
สื่อการทำงาน |
อากาศ (กรองผ่านหน้าจอกรองขนาดมากกว่า 40μm) |
|||||
|
โหมดการดำเนินการ |
การควบคุมด้วยมือ |
|||||
|
ขนาดพอร์ต |
พีที1/4 |
พีที1/4 |
PT3/8 |
PT3/8 |
พีที1/2 |
พีที1/2 |
|
ช่วงความดัน |
0.15-0.8MPa (21-114PSI) |
|||||
|
ตำแหน่ง |
2/4 พอร์ต |
3/4 พอร์ต |
2/4 พอร์ต |
3/4 พอร์ต |
2/4 พอร์ต |
3/4 พอร์ต |
|
แรงกดดันจากการตื่น |
'-10-60 ℃ |
|||||
|
พิสูจน์ความกดดัน |
1.5MPa(215psi) |
|||||
