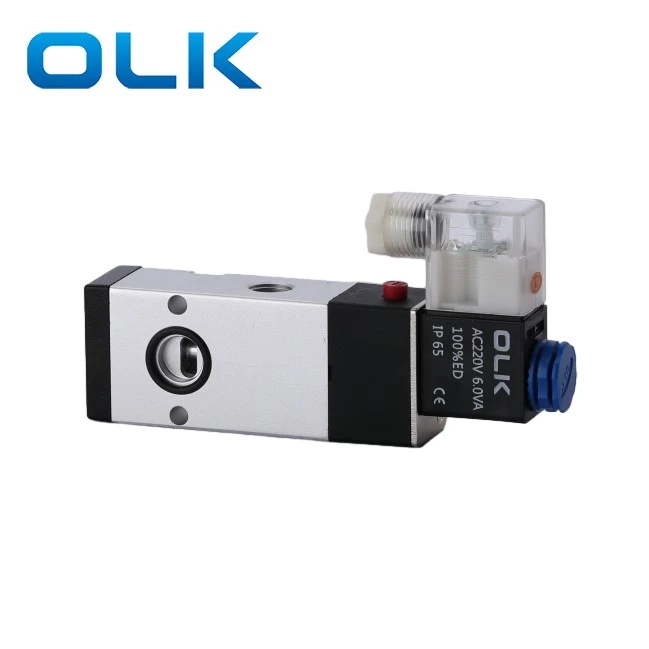

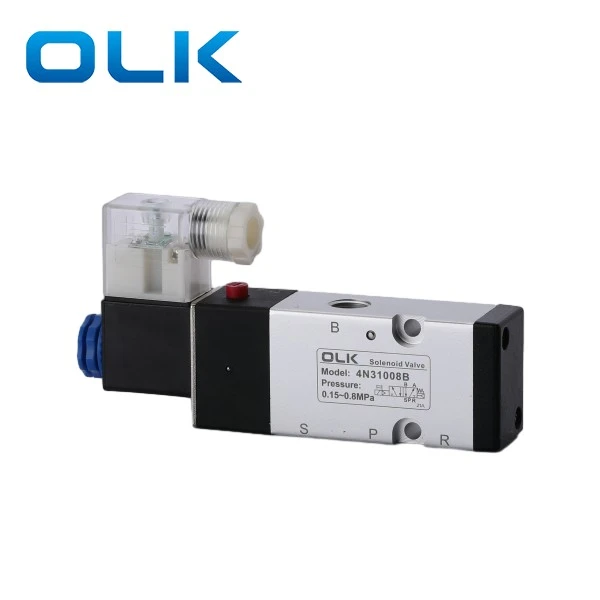

5 ทาง 4N310-08 วาล์วโซลินอยด์เพลท

OLK 2POSITION 5 WAY 4N310-08 เกลียวแผ่นโซลินอยด์วาล์วคือ G1/4 ขนาดพอร์ต 4N310-08 วาล์วมีการออกแบบทางออกอากาศหลังหนึ่งครั้งช่วยให้การติดตั้งที่ยืดหยุ่นและการประหยัดพื้นที่เพิ่มความเร็วในการตอบสนองและความเสถียรของระบบ

5 Way 4N310-08 เป็นพิเศษสำหรับระบบกระบอกสูบเครื่องมือที่เหมาะสำหรับสถานการณ์การสลับความถี่สูงและทุ่มเทให้กับอุปกรณ์ระบบอัตโนมัติเช่นเครื่องมือเครื่องจักร CNC และศูนย์เครื่องจักรกล

5 Way 4N310-08 Plate Solenoid Valve คุณสมบัติผลิตภัณฑ์：：

การออกแบบเฉพาะสำหรับกระบอกมีด/กระบอกสูบ

ช่องระบายอากาศที่ด้านหลังโครงสร้างขนาดกะทัดรัด

แรงดันไฟฟ้าเสริม: AC220V / DC24V

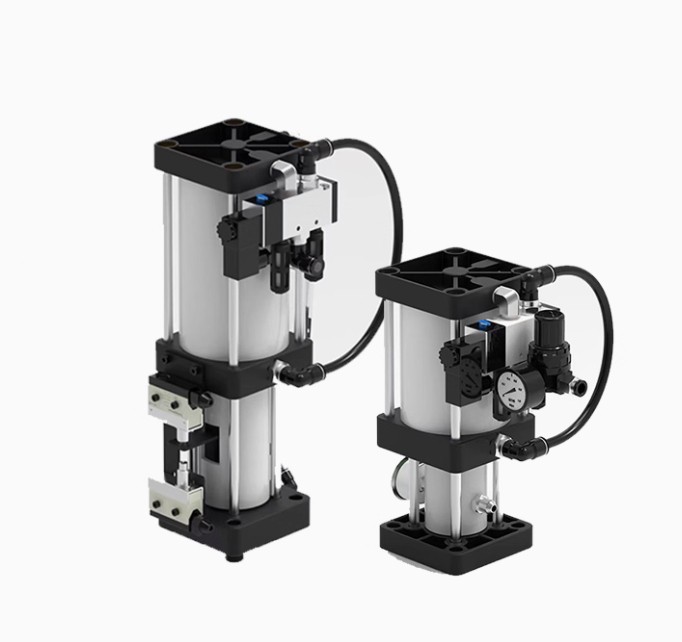

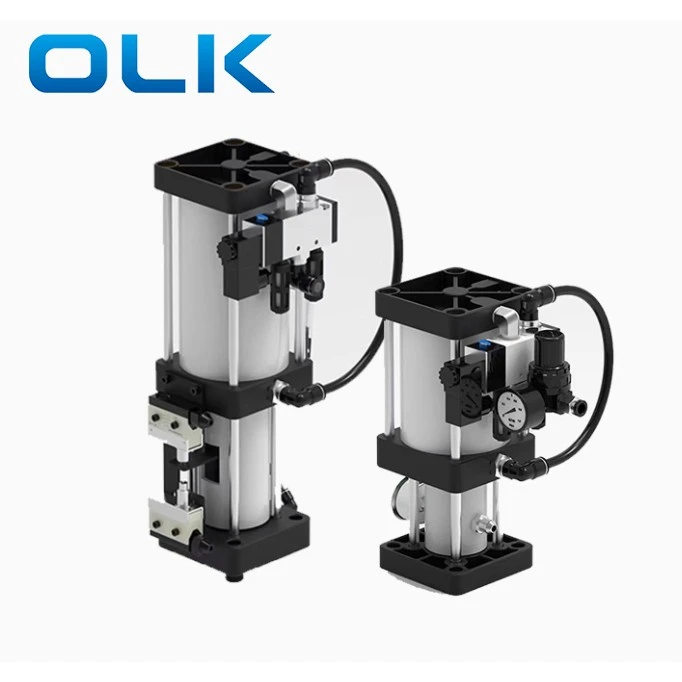

ภาพรวมการปล่อยเครื่องมือ (TRC)

กระบอกสูบที่ปล่อยเครื่องมือใช้เป็นพิเศษสำหรับแกนซีเอ็นซีเพื่อปล่อยเครื่องมือ กระบอกสูบนี้ใช้หลักการของ "การส่งสัญญาณความดันเท่ากันในของเหลว" ช่วยให้แรงดันอากาศขนาดเล็กสามารถสร้างแรงขนาดใหญ่ที่จำเป็นในการปล่อยเครื่องมือในแกนหมุน CNC กระบอกสูบประกอบด้วย: กระบอกสูบอากาศ, 2-position 4N310 solenoid valve, อ่างเก็บน้ำน้ำมันและสวิตช์ไมโคร

หมายเหตุการติดตั้งกระบอกสูบเครื่องมือ

สำหรับแกนหมุนแนวตั้งให้แก้ไขกระบอกสูบด้วยตัวยึดและติดตั้งในแนวตั้งเหนือกล่องแกนหมุน

สำหรับแกนหมุนแนวนอนให้เก็บถ้วยน้ำมันในแนวตั้งและสูงกว่าตัวถัง

ถ้วยน้ำมันต้องเผชิญหน้าเพื่อให้อากาศหนีออกจากกระบอกสูบ

ขั้นตอนการติดตั้งกระบอกสูบเครื่องมือ

ปิดพลังงานของเครื่อง (แผงและตู้) และจ่ายอากาศ

ถอดฝาครอบกล่องแกนหมุน ถอดท่ออากาศออกจากวาล์วโซลินอยด์

คลายเกลียวน็อตพลาสติกบนขดลวดโซลินอยด์ (อย่าถอดสายไฟเว้นแต่จะทำเครื่องหมายไว้อย่างเหมาะสม)

ถอดสายไฟออกจากสวิตช์ขีด จำกัด ด้านบนและด้านล่าง (ทำเครื่องหมายอย่างระมัดระวัง)

ถอดกระบอกเก่าออก

ติดตั้งกระบอกใหม่และแก้ไขด้วยสกรู

เชื่อมต่อสายไฟและท่ออากาศอีกครั้ง ตรวจสอบให้แน่ใจว่า:

สวิตช์ขีด จำกัด ด้านบนจะถูกกด

สวิตช์ขีด จำกัด ด้านล่างถูกปรับอย่างถูกต้อง (สำหรับเครื่องจักรที่มีนิตยสารเครื่องมือนี่เป็นสิ่งสำคัญเพื่อความปลอดภัย)

หลังจากการติดตั้งให้ทดสอบด้วยเครื่องมือ ตรวจสอบการปล่อยเครื่องมือและแคลมป์ สำหรับเครื่องจักรที่มีนิตยสารเครื่องมือให้เปลี่ยนเครื่องมือทดสอบ

ข้อควรระวังในการใช้งานกระบอกสูบเครื่องมือ

·กระบอกสูบสามารถติดตั้งในแนวตั้งหรือแนวนอน สำหรับแนวนอนถ้วยน้ำมันต้องเผชิญหน้า

·การจ่ายอากาศจะต้องสะอาดและแห้งกดดันอย่างน้อย 6 kgf/cm²

·ระดับน้ำมันในถ้วย: ขั้นต่ำ 1/5 สูงสุด 4/5

·ตรวจสอบแรงดันโซลินอยด์ 4N310 และแรงดันอากาศในระหว่างการติดตั้ง

คำถามที่พบบ่อย

4N310 ใช้สำหรับอะไร?

4N310 ใช้สำหรับถังปล่อยเครื่องมือ

AC vs DC Coil?

AC มีไว้สำหรับพลังงานในครัวเรือน DC เป็นกระแสตรง

ปุ่มภายใต้รูเชื่อมต่อคืออะไร?

มันสลับพอร์ตไอเสียด้วยตนเอง

เคล็ดลับการติดตั้ง?

ทำความสะอาดท่อและการเชื่อมต่อเพื่อหลีกเลี่ยงสิ่งสกปรกเข้าสู่วงจรอากาศ

ขนาดพอร์ต 4N310-08 ของอะไร?

ทางเข้า, เต้าเสียบ, ไอเสีย: เธรด G1/4; เส้นผ่านศูนย์กลางรูไอเสียด้านข้าง: 19 มม.
