โซลินอยด์วาล์วแบบนิวแมติก 2 ทางแบบ 2W แบบปิดตามปกติมีการออกแบบที่ออกฤทธิ์โดยตรง สร้างขึ้นด้วยตัววาล์วที่ผลิตด้วยเครื่องจักรอย่างแม่นยำ คอยล์ประสิทธิภาพสูง ลูกสูบสแตนเลส และส่วนประกอบการปิดผนึกที่เชื่อถือได้ ซีรี่ส์นี้ประกอบด้วยประเภทการไหลสองประเภท: รูปแบบการไหลขนาดเล็กสำหรับระบบมาตรฐาน และแบบจำลองการไหลขนาดใหญ่สำหรับการควบคุมของไหลที่มีความจุสูง

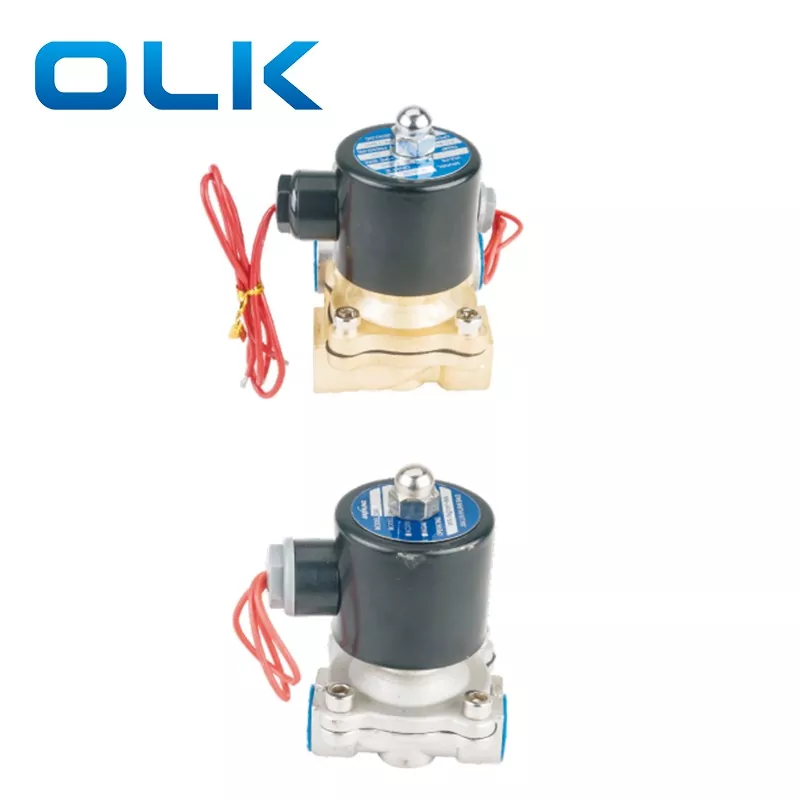

วาล์วควบคุมของไหล 2W มีจำหน่ายในวัสดุทองเหลืองและสแตนเลส รุ่นทองเหลืองเหมาะอย่างยิ่งสำหรับการใช้งานน้ำและอากาศทั่วไป ในขณะที่รุ่นสแตนเลสให้ความต้านทานการกัดกร่อนที่ดีขึ้นสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการมากขึ้น

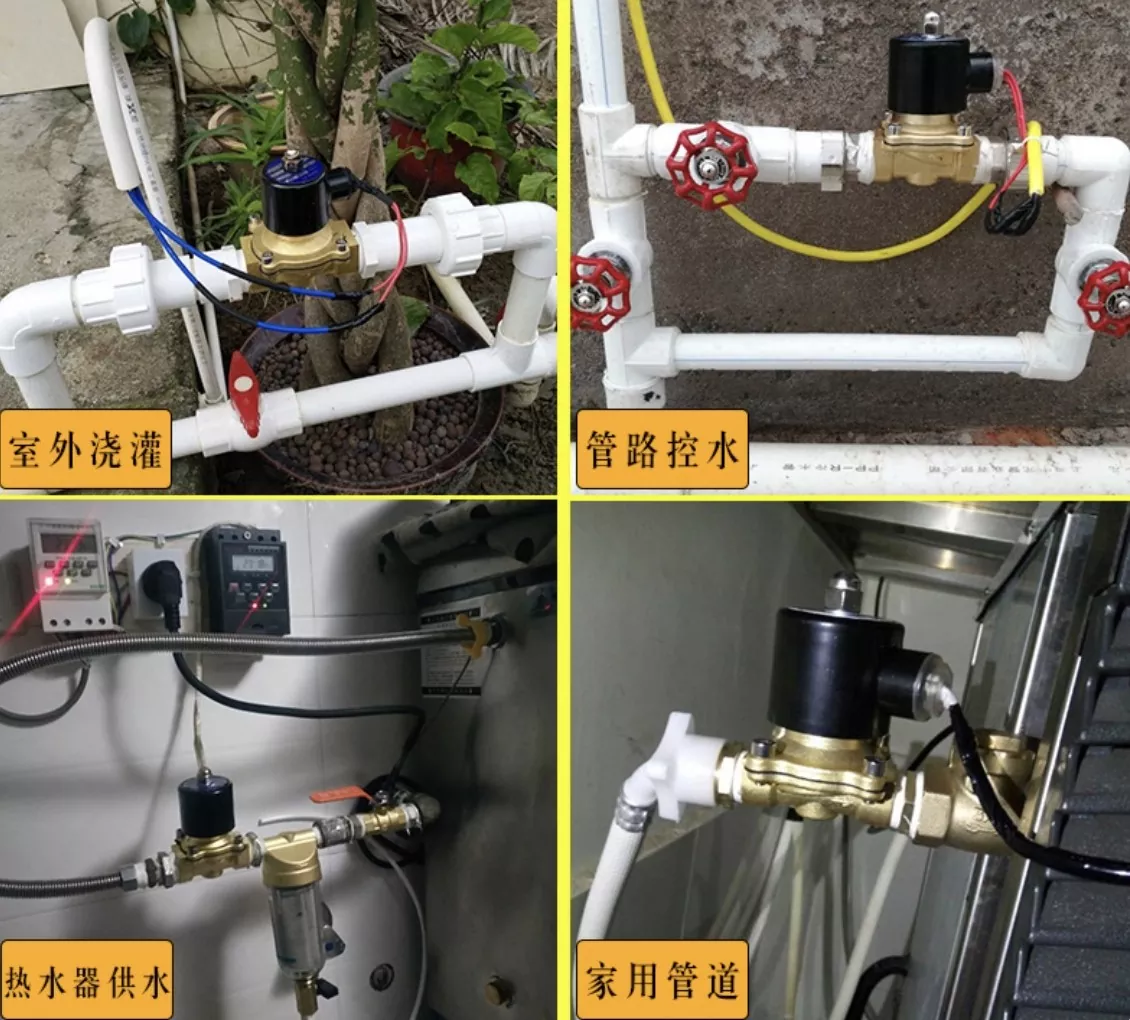

ด้วยขอบเขตการใช้งานที่กว้างและความปลอดภัยในการปฏิบัติงานสูง วาล์ว 2W จึงมักใช้สำหรับการควบคุมของเหลวกลางแจ้ง การควบคุมการไหลด้วยตัวจับเวลาหรือเครื่องมือควบคุม และระบบของเหลวของน้ำ-อากาศทั่วไป ซึ่งให้ประสิทธิภาพที่มั่นคงและสะดวกสบายในการตั้งค่าการควบคุมนิวแมติกและของไหลต่างๆ
เหมาะสำหรับการควบคุมตัวกลาง เช่น ของเหลว ก๊าซ และน้ำมันเบา (≤20CST) วาล์วนี้มีโครงสร้างที่ออกฤทธิ์โดยตรงพร้อมช่องเปิดแรงดันเป็นศูนย์ ความสามารถในการไหลสูง และความน่าเชื่อถือที่ยอดเยี่ยม ตัววาล์วทำจากทองเหลือง (หลอมร้อน) ซีรีส์นี้มีหลายประเภท ช่วยให้คุณสามารถเลือกประเภทที่เหมาะสมได้ตามความต้องการในการควบคุม
เมื่อออกแบบแผนการควบคุม ควรใช้ประเภทปิดปกติ (NC) ทุกครั้งที่เป็นไปได้ หากโซลินอยด์วาล์วจำเป็นต้องเปิดต่อไปเป็นระยะเวลานานและปิดให้สั้นลง ให้เลือกประเภทเปิดตามปกติ (NO)
หากของเหลวมีสิ่งเจือปน ควรติดตั้งตัวกรอง (ที่มีขนาดตาข่าย 260) ก่อนวาล์ว
ทิศทางที่ทำเครื่องหมายไว้บนตัววาล์วจะต้องสอดคล้องกับทิศทางการไหลปานกลาง
เครื่องหมาย:
1 ขนาดปากเล็ก – รหัสรุ่นซีรีส์ 2W (1.2 มม.–4 มม.)
|
รหัสการสั่งซื้อ |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
แบบอย่าง |
ขนาดปาก (มม.) |
|
ขนาดพอร์ต |
แรงดันไฟฟ้า |
วัสดุซีล |
|
2W: 2 ตำแหน่ง 2 ทิศทาง ออกฤทธิ์โดยตรง |
012:1.2มม |
|
M4:M4X0.7 |
ดีซี12 |
ว่างเปล่า:NBR |
|
2WH: 2 ตำแหน่ง 2 ทิศทาง, ออกฤทธิ์โดยตรง (ชนิดแรงดันสูง) |
020:2มม |
|
06:1/8 |
ดีซี24 |
E: EPDM (สำหรับไอน้ำ) |
|
2S: สแตนเลส 2 ตำแหน่ง 2 ทิศทาง ออกฤทธิ์โดยตรง |
025:2.5มม |
|
08:1/4 |
350:35mm |
V:VITION (สำหรับอุณหภูมิสูงและสูญญากาศ) |
|
2SH:สเตนเลส 2 ตำแหน่ง 2 ทิศทาง ออกฤทธิ์โดยตรง (ชนิดแรงดันสูง) |
040:4มม |
|
10:3/8 |
AC110V 50เฮิร์ต/60เฮิร์ต |
|
|
|
|
|
|
ไฟฟ้ากระแสสลับ220V 50เฮิร์ต/60เฮิร์ต |
|
|
|
|
|
|
AC380V 50เฮิร์ต/60เฮิร์ต |
|
2 ขนาดปากขนาดใหญ่ – รหัสรุ่นซีรีส์ 2W (16 มม.–50 มม.)
|
รหัสการสั่งซื้อ |
|||||
|
2W |
025 |
- |
08 |
AC110V |
E |
|
แบบอย่าง |
ขนาดปาก (มม.) |
|
ขนาดพอร์ต |
แรงดันไฟฟ้า |
วัสดุซีล |
|
2W: 2 ตำแหน่ง 2 ทิศทาง ออกฤทธิ์โดยตรง |
160:16มม |
|
10:3/8 |
ดีซี12 |
ว่างเปล่า:NBR |
|
2S: สแตนเลส 2 ตำแหน่ง 2 ทิศทาง ออกฤทธิ์โดยตรง |
200:20มม |
|
15:1/2 |
ดีซี24 |
V:VITION (สำหรับอุณหภูมิสูงและสูญญากาศ) |
|
|
250:25มม |
|
20:3/4 |
350:35mm |
|
|
|
350:35มม |
|
25:1'' |
AC110V 50เฮิร์ต/60เฮิร์ต |
|
|
|
400:40มม |
|
35:1-1/4'' |
ไฟฟ้ากระแสสลับ220V 50เฮิร์ต/60เฮิร์ต |
|
|
|
350:35มม |
|
40:1-1.2'' |
AC380V 50เฮิร์ต/60เฮิร์ต |
|
|
|
|
|
50:2'' |
|
|
|
แบบอย่าง |
2W025-06 |
2W025-08 |
2W040-10 |
2WH012-06 |
2WH012-08 |
2SH012-06 |
|
รุ่นสำรอง |
2S025-06 |
2S025-08 |
2S040-16 |
2SH012-06 |
2SH012-08 |
2SH020-10 |
|
สื่อ |
อากาศ น้ำ น้ำมัน แก๊ส |
อากาศ น้ำ น้ำมัน |
||||
|
ประเภทการดำเนินงาน |
การแสดงโดยตรง |
|||||
|
โครงสร้าง |
ปกติปิด |
|||||
|
เส้นผ่านศูนย์กลางปาก (Φมม.) |
2.5มม |
4มม |
12มม |
2มม |
||
|
มูลค่า CV |
0.23 |
0.50 |
0.05 |
0.15 |
||
|
ขนาดพอร์ต |
1/8" |
1/4" |
3/8" |
1/8" |
1/4" |
3/8" |
|
ความหนืดของของไหล |
≤20CST |
|||||
|
ช่วงแรงดันใช้งาน |
0~0.7เมกะปาสคาล |
0~0.20เมกะปาสคาล |
||||
|
พิสูจน์ความดัน |
1.0MPa |
3.5MPa |
||||
|
อุณหภูมิในการทำงาน |
-5~80℃ |
|||||
|
ช่วงแรงดันไฟฟ้า |
±10% |
|||||
|
วัสดุตัวเครื่อง |
2W ทองเหลือง 2S สแตนเลส |
|||||
|
วัสดุซีล |
NBP, EPDM หรือ VITON |
|||||
|
แบบอย่าง |
2W160-10 |
2W160-15 |
2W200-20 |
2W250-25 |
2W350-35 |
2W400-40 |
2W500-50 |
|
รุ่นสำรอง |
2S160-10 |
2S160-15 |
Kierunek zaznaczony na korpusie zaworu musi pokrywać się z kierunkiem przepływu medium |
2S250-25 |
2S350-35 |
2s400-40 |
2S500-50 |
|
สื่อ |
อากาศ น้ำ น้ำมัน แก๊ส |
อากาศ น้ำ น้ำมัน |
|||||
|
ประเภทการดำเนินงาน |
การแสดงโดยตรง |
||||||
|
โครงสร้าง |
ปกติปิด |
||||||
|
เส้นผ่านศูนย์กลางปาก (Φมม.) |
16มม |
20มม |
25มม |
35มม |
40มม |
50มม |
|
|
มูลค่า CV |
4.8 |
7.6 |
12 |
24 |
29 |
48 |
|
|
ขนาดพอร์ต |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
ความหนืดของของไหล |
≤20CST |
||||||
|
ช่วงแรงดันใช้งาน |
อากาศ 0~0.7MPa; น้ำ 0~0.5MPa; น้ำมัน 0~0.5MPa |
||||||
|
พิสูจน์ความดัน |
1.0MPa |
||||||
|
อุณหภูมิในการทำงาน |
-5~80℃ |
||||||
|
ช่วงแรงดันไฟฟ้า |
±10% |
||||||
|
วัสดุตัวเครื่อง |
2W ทองเหลือง 2S สแตนเลส |
||||||
|
วัสดุซีล |
NBP, EPDM หรือ VITON |
||||||
นิวแมติกโซลินอยด์วาล์ว 2 ทาง 2W ใช้ทำอะไร และมีหน้าที่อะไร?
สามารถใช้กับตัวตั้งเวลาเปิด/ปิดน้ำตามกำหนดเวลา นอกจากนี้ยังสามารถรดน้ำต้นไม้อัตโนมัติ ฯลฯ
1 ขนาดปากเล็ก – รหัสรุ่นซีรีส์ 2W (1.2 มม.–4 มม.)
ใช่มันสามารถใช้ได้
โซลินอยด์วาล์ว 2W สามารถติดตั้งได้ทั้งแนวนอนและแนวตั้งหรือไม่?
จะต้องติดตั้งในแนวนอน
จะมีการไหลย้อนกลับหรือไม่เมื่อวาล์ว 2W 2 ทางถูกปิดและมีแรงดันย้อนกลับหรือไม่
จะไม่มีการไหลย้อนกลับ
จะติดตั้งนิวแมติกโซลินอยด์วาล์ว 2 ทาง 2W ได้อย่างไร?
ติดตั้งในแนวนอน เชื่อมต่อทางเข้าและทางออกตามทิศทางการไหลที่ทำเครื่องหมายไว้ (→ ทิศทางการไหล)
