โซลินอยด์วาล์ว VF3000 5 ทาง

รหัสการสั่งซื้อ

วีเอฟ3

130

_

4

G

B

02

แบบอย่าง

ประเภทวาล์ว

แรงดันไฟฟ้า

ประเภทเส้น

มานูล

ขนาดพอร์ต

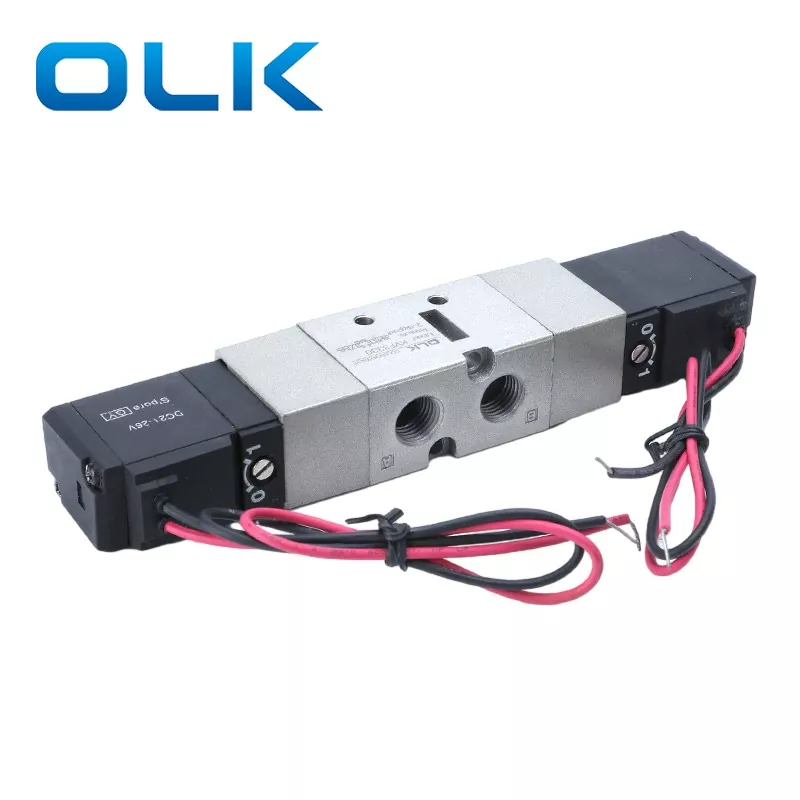

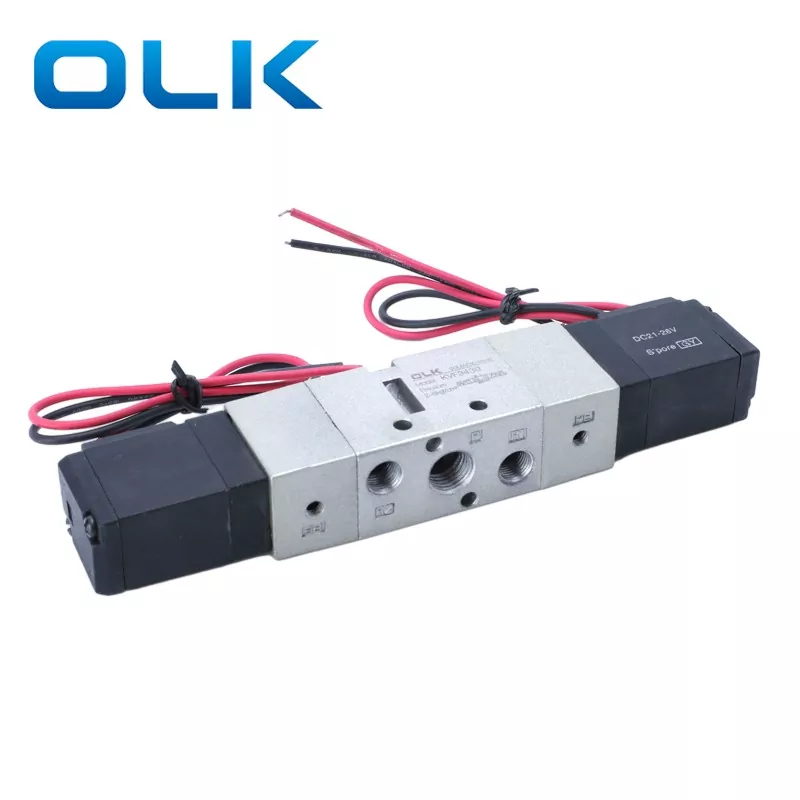

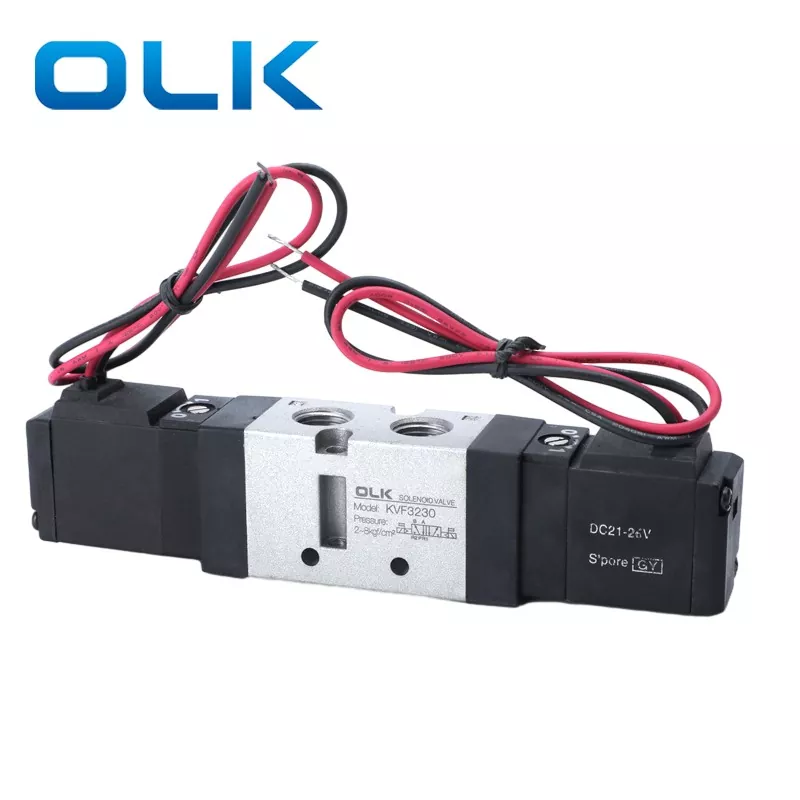

โซลินอยด์วาล์ว VF3000

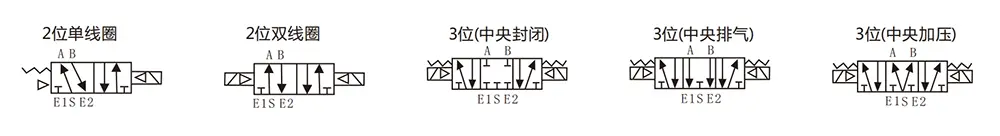

130: โซลินอยด์เดี่ยว 5/2 ทาง

3:110VAC

G: ประเภทเส้น

02:PT1/4

230: โซลินอยด์วาล์วคู่ 5/2 ทาง

4:220VAC

D: ประเภทดิน

330C: โซลินอยด์คู่ vlave5 / 3way ปิดตรงกลาง

5:24VDC

DZ:DZ พร้อมแสง

430E: ศูนย์ไอเสียโซลินอยด์ vlave5/3 ทางคู่

6:12VDC

530P: โซลินอยด์วาล์วคู่ ศูนย์กลางแรงดัน 5/3 ทาง

ข้อกำหนดทั่วไป

สื่อการทำงาน

อากาศ

อุณหภูมิตื่น

0-50 ℃

การหล่อลื่น

ไม่จำเป็น

แทนที่ด้วยตนเอง

ไขควง- ชนิดล็อค

ความต้านทานการกระแทก/การสั่นสะเทือน

30G/5G (8.3--2000Hz)

สิ่งที่แนบมา

กันฝุ่น

แบบอย่าง

ตำแหน่ง

ม้วน

กก./ซม. ²(Mpa)

เวลาตอบสนอง (มิลลิวินาที)

สูงสุด ความถี่ในการทำงาน

ขนาดพอร์ต

พื้นที่หน้าตัดที่มีประสิทธิภาพmm² (CV)

กก

VF3130-□△B-02

2 ตำแหน่ง

การกระทำเดียว

1.5~9(0.15~0.8)

≤30มิลลิวินาที

5

พีที1/4

17.1(0.95)

0.21

VF3230-□△B-02

2 ตำแหน่ง

การกระทำสองครั้ง

1~9(0.1~0.9)

≤30มิลลิวินาที

5

พีที1/4

17.1(0.95)

0.29

VF3330-□△B-02

3 ตำแหน่ง

โซลินอยด์คู่ vlave5/3 ทางปิดตรงกลาง

1~9(0.1~0.9)

≤50 มิลลิวินาที

3

พีที1/4

13.5(0.75)

0.42

VF3430-□△B-02

3 ตำแหน่ง

โซลินอยด์คู่ศูนย์ไอเสีย vlave5/3way

1~9(0.1~0.9)

≤50 มิลลิวินาที

3

พีที1/4

17.1(0.95)

0.42

VF3530-□△B-02

3 ตำแหน่ง

โซลินอยด์วาล์วคู่ แรงดันศูนย์กลาง 5/3 ทาง

1~9(0.1~0.9)

≤50 มิลลิวินาที

3

พีที1/4

16.2(0.9)

0.42
