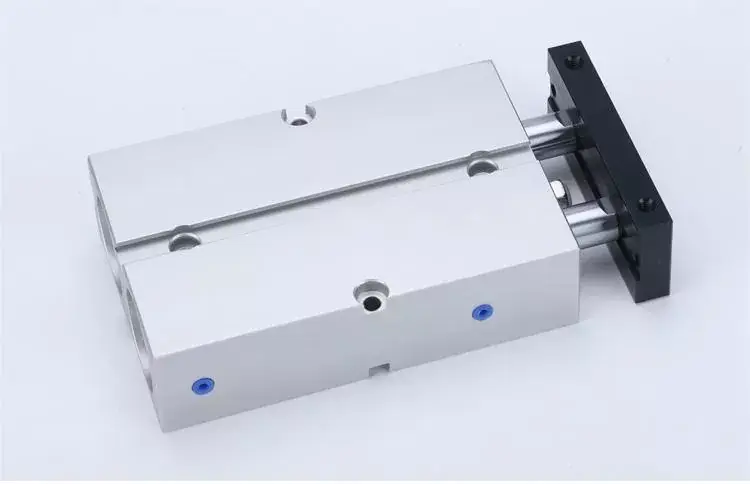

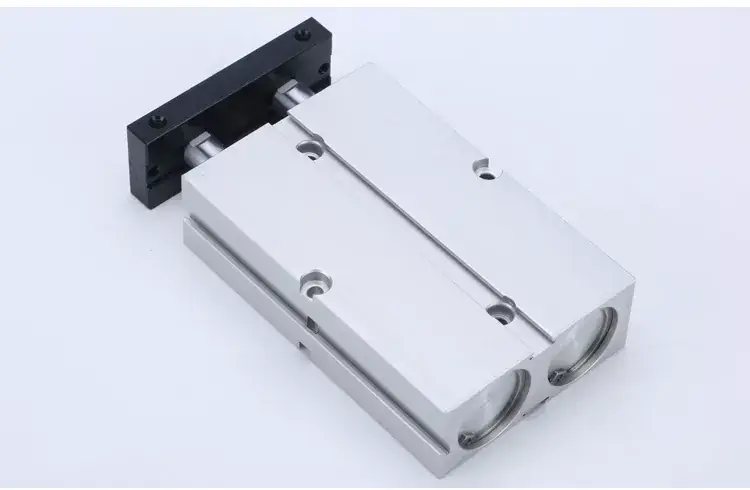

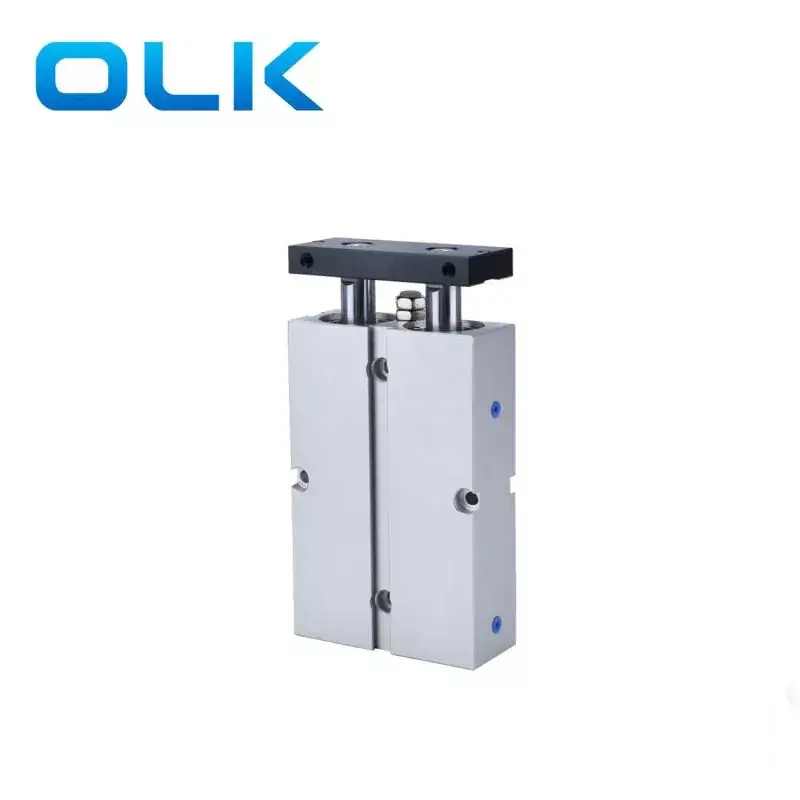

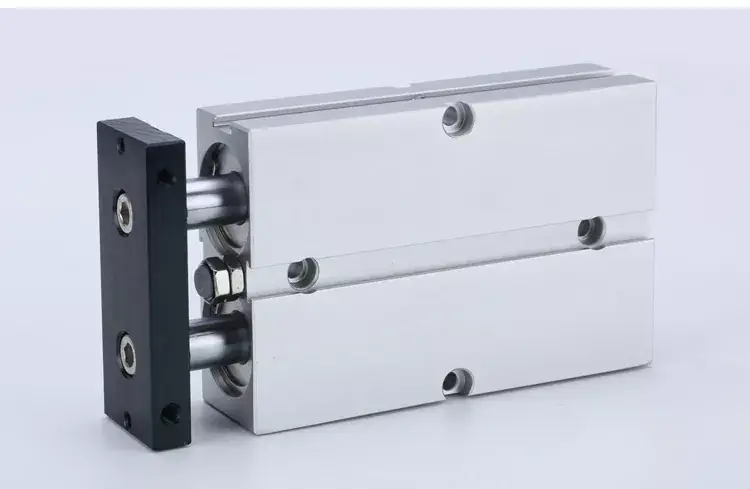

TN Series Cylinder Dual Axis

คุณสามารถมั่นใจได้ว่าจะซื้อกระบอกสูบคู่ TN จากโรงงานของเราและเราจะให้บริการที่ดีที่สุดหลังการขายและการจัดส่งที่ทันเวลา

ส่งคำถาม

โรงงานของเรามีความเชี่ยวชาญในการผลิตกระบอกสูบสองแกน TN ยินดีต้อนรับสู่การซื้อ TN Series Dual Axis Cylinder จาก Olk ทุกคำขอจากลูกค้าจะได้รับการตอบกลับภายใน 24 ชั่วโมง ถังสองแกน Ouleikai (OLK) TN สามารถควบคุมแกนหลายแกนได้พร้อมกันช่วยอำนวยความสะดวกในการเคลื่อนไหวที่ซับซ้อนและการทำงานร่วมกันหลายแกน

เมื่อเปรียบเทียบกับการใช้กระบอกสูบเดี่ยวหลายตัวแยกกันแกนสองแกน TN Dual CylinderIntegrates การกระตุ้นหลายแกนด้วยรูปแบบการติดตั้งตัวถังฝังตัวที่ประหยัดพื้นที่ซึ่งมีขนาดกะทัดรัดมากขึ้น

ซัพพลายเออร์นิวเมติก OLK ที่มีการออกแบบขั้นสูงและอัลกอริธึมการควบคุมที่ดีที่สุดมันได้รับการใช้พลังงานอย่างมีประสิทธิภาพและผลกระทบการประหยัดพลังงานลดการใช้พลังงานและต้นทุนการดำเนินงาน

แผงคงที่ของแกนสองแกนของ TN มีรูติดตั้งอยู่สามด้านช่วยอำนวยความสะดวกในการโหลดหลายตำแหน่ง มันทำให้มั่นใจได้ว่าการควบคุมแบบซิงโครนัสหลายแกนที่แม่นยำทำให้มั่นใจได้ว่าการเคลื่อนที่แบบซิงโครนัสของแต่ละแกนในเส้นทางการเคลื่อนไหวที่ซับซ้อน

OLK การใช้พลังงานอย่างมีประสิทธิภาพ TN ซีรี่ส์คุณสมบัติของถังแกนสองแกน

1. สอดคล้องกับมาตรฐานของ บริษัท

2. การติดตั้งร่างกายแบบฝังตัวสำหรับการประหยัดพื้นที่

3. มีความต้านทานการดัดและแรงบิดบางอย่างสามารถทนต่อโหลดด้านข้างได้

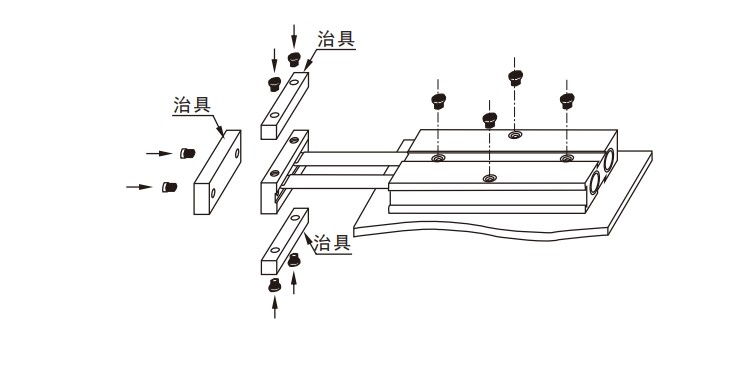

4. การติดตั้งรูที่สามด้านของแผ่นคงที่ช่วยให้การติดตั้งหลายตำแหน่ง

5. แผ่นรองปะทะส่วนหน้าแบบปรับได้บนร่างกายช่วยให้การปรับจังหวะการเต้นของจังหวะและการบรรเทาผลกระทบ

6. กระบอกสูบชุดนี้มีอุปกรณ์เสริมด้วยแม่เหล็กที่มีตัวเลือกที่ไม่ใช่แม่เหล็ก

TN Series Specification มาตรฐานมาตรฐานสองแกน:

ขนาดเจาะ (มม.)	10	16	20	25	32
การแสดงโหมด	การแสดงสองครั้ง
สื่อการทำงาน	อากาศทำความสะอาด
แรงกดดันในการทำงาน	0.1-1.0 MPa (14-145PSI)
ความดันพิสูจน์	1.5 MPa (215PSI)
ช่วงอุณหภูมิการทำงาน	‘-20-70 ℃
ช่วงความเร็วในการทำงาน	30-500
โหมดบัฟเฟอร์	เบาะชน
ความแม่นยำที่ไม่ใช่การโรตเตอร์	± 0.4	± 0.3
ขนาดพอร์ต	M5 x 0.8				PT1/8

ความแม่นยำแบบไม่หมุนเวียนหมายถึงมุมที่แผ่นทรงกระบอกคงที่สามารถหมุนได้เมื่อกระบอกสูบอยู่ในสถานะหดกลับอย่างสมบูรณ์

ประเภทเธรดการครอบครองที่มีอยู่คือ NPT และ G.

PS: กระบอกสูบคู่ TN ทั้งหมดพร้อมแม่เหล็ก

TN Series Syced Dual Axis Cylinder:

รหัสการสั่งซื้อ
TN	-	20	X	50	-	S	-
แบบอย่าง		ขนาดเบื่อ		จังหวะ		แม่เหล็ก		ด้าย
TN: กระบอกสูบสองคัน (การแสดงสองครั้ง), ซีรีย์เต็มด้วยแม่เหล็ก						S: ด้วยแม่เหล็ก		ว่างเปล่า: เธรด PT
								t: เธรด NPT
								G: G เธรด

TN Series Specification มาตรฐานมาตรฐานสองแกน:

ขนาดเจาะ (มม.)	10	16	20	25	32
การแสดงโหมด	การแสดงสองครั้ง
สื่อการทำงาน	อากาศทำความสะอาด
แรงกดดันในการทำงาน	0.1-1.0 MPa (14-145PSI)
ความดันพิสูจน์	1.5 MPa (215PSI)
ช่วงอุณหภูมิการทำงาน	‘-20-70 ℃
ช่วงความเร็วในการทำงาน	30-500
โหมดบัฟเฟอร์	เบาะชน
ความแม่นยำที่ไม่ใช่การโรตเตอร์	± 0.4	± 0.3
ขนาดพอร์ต	M5 x 0.8				PT1/8

ประเภทเธรดการครอบครองที่มีอยู่คือ NPT และ G.

PS: Alltn Series Dual Axis Cylinder พร้อมแม่เหล็ก

TN Series Dual Axis Cylinder วิธีการแก้ไข:

TN Series แกนสองแกนกระบอกสูบทางทฤษฎี

เบื่อ (มม.)	เส้นผ่านศูนย์กลางก้านลูกสูบ (มม.)	การแสดงประเภท		พื้นที่ที่มีประสิทธิภาพ (mm²)	ความดันอากาศ (MPA)
เบื่อ (มม.)	เส้นผ่านศูนย์กลางก้านลูกสูบ (มม.)	การแสดงประเภท		พื้นที่ที่มีประสิทธิภาพ (mm²)	0.1	0.2	0.3	0.4	0.5	0.6	0.7
6	4	การแสดงสองครั้ง	ผลักดัน	56.5	5.7	11.3	17.0	22.6	28.3	33.9	39.6
6	4	การแสดงสองครั้ง	ผลักดัน	31.4	3.1	6.3	9.4	12.6	15.7	18.8	22.0
10	6	การแสดงสองครั้ง	ผลักดัน	157.1	15.7	31.4	47.1	62.8	78.5	94.2	110.0
10	6	การแสดงสองครั้ง	ผลักดัน	100.5	10.1	20.1	30.2	40.2	50.3	60.3	70.4
16	8	การแสดงสองครั้ง	ผลักดัน	402.1	40.2	80.4	120.6	160.8	201.1	241.3	281.5
16	8	การแสดงสองครั้ง	ผลักดัน	301.6	30.2	60.3	90.5	120.6	150.8	181.0	211.1
20	10	การแสดงสองครั้ง	ผลักดัน	628.3	62.8	125.7	188.5	251.3	314.2	377.0	439.8
20	10	การแสดงสองครั้ง	ผลักดัน	471.2	47.1	94.2	141.4	188.5	235.6	282.7	329.9
25	12	การแสดงสองครั้ง	ผลักดัน	981.7	98.2	196.3	294.5	392.7	490.9	589.0	687.2
25	12	การแสดงสองครั้ง	ผลักดัน	755.6	75.6	151.1	226.7	302.2	377.8	453.3	528.9
32	16	การแสดงสองครั้ง	ผลักดัน	1608.5	160.8	321.7	482.5	643.4	804.2	965.1	1125.9
32	16	การแสดงสองครั้ง	ผลักดัน	1206.4	120.6	241.3	361.9	482.5	603.2	723.8	844.5
