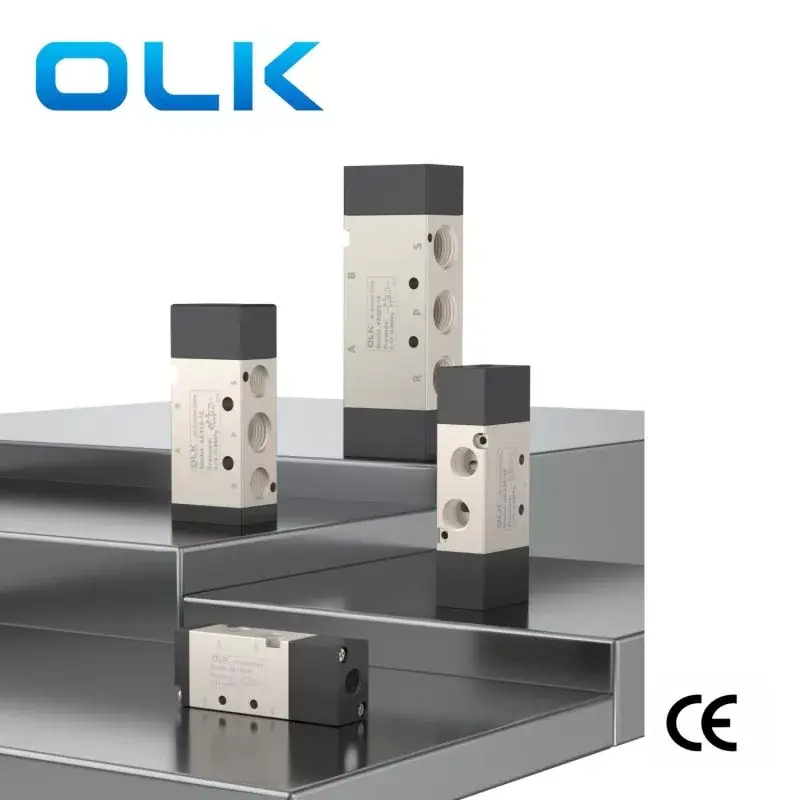

วาล์วควบคุมอากาศ 4A ซีรีส์ 5 ทาง

สื่อการทำงาน

อากาศ (กรองผ่านตัวกรองมากกว่า40μm)

การกระทำ

การควบคุมอากาศภายนอก

การหล่อลื่น

ไม่จำเป็น

ช่วงแรงดันทำงาน MPA (psi)

0.15∼0.8 (21 ~ 114)

รับประกันความต้านทานความดัน

1.5MPA (215PSI)

อุณหภูมิการทำงาน° C

-20∼70

วัสดุร่างกาย

อัลลอยอลูมิเนียม

แบบอย่าง

เส้นผ่านศูนย์กลางพอร์ต

จำนวนตำแหน่ง

ความถี่ในการทำงานสูงสุด

พื้นที่หน้าตัดที่มีประสิทธิภาพmm² (ค่า CV)

4A110-M5

M5

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

5.5 (0.31)

4A120-M5

M5

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

5.5 (0.31)

4A130C-M5

M5

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

5.0 (0.28)

4A130E-M5

M5

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

5.0 (0.28)

4A130P-M5

M5

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

5.0 (0.28)

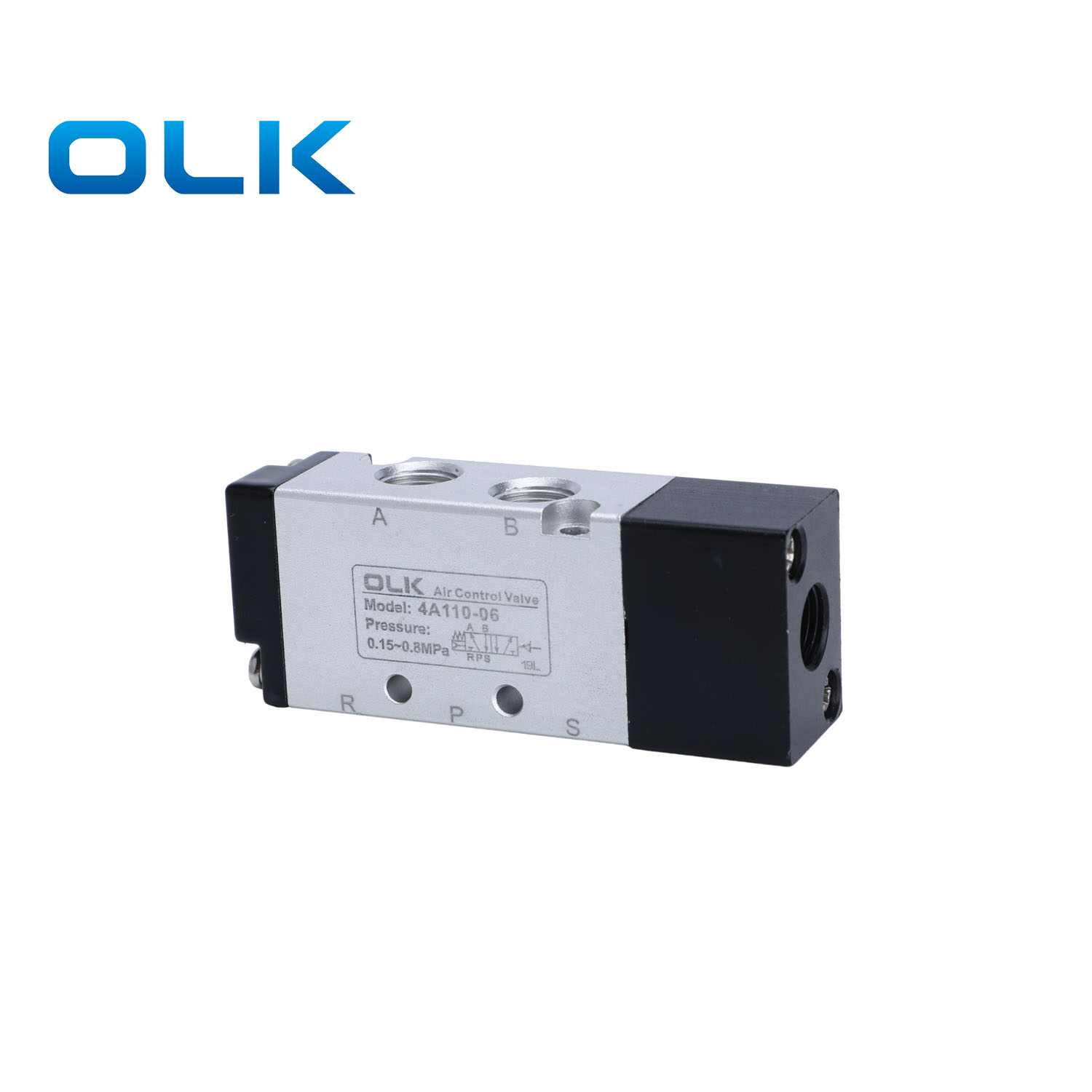

4A110-06

G1/8

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

12.0 (0.67)

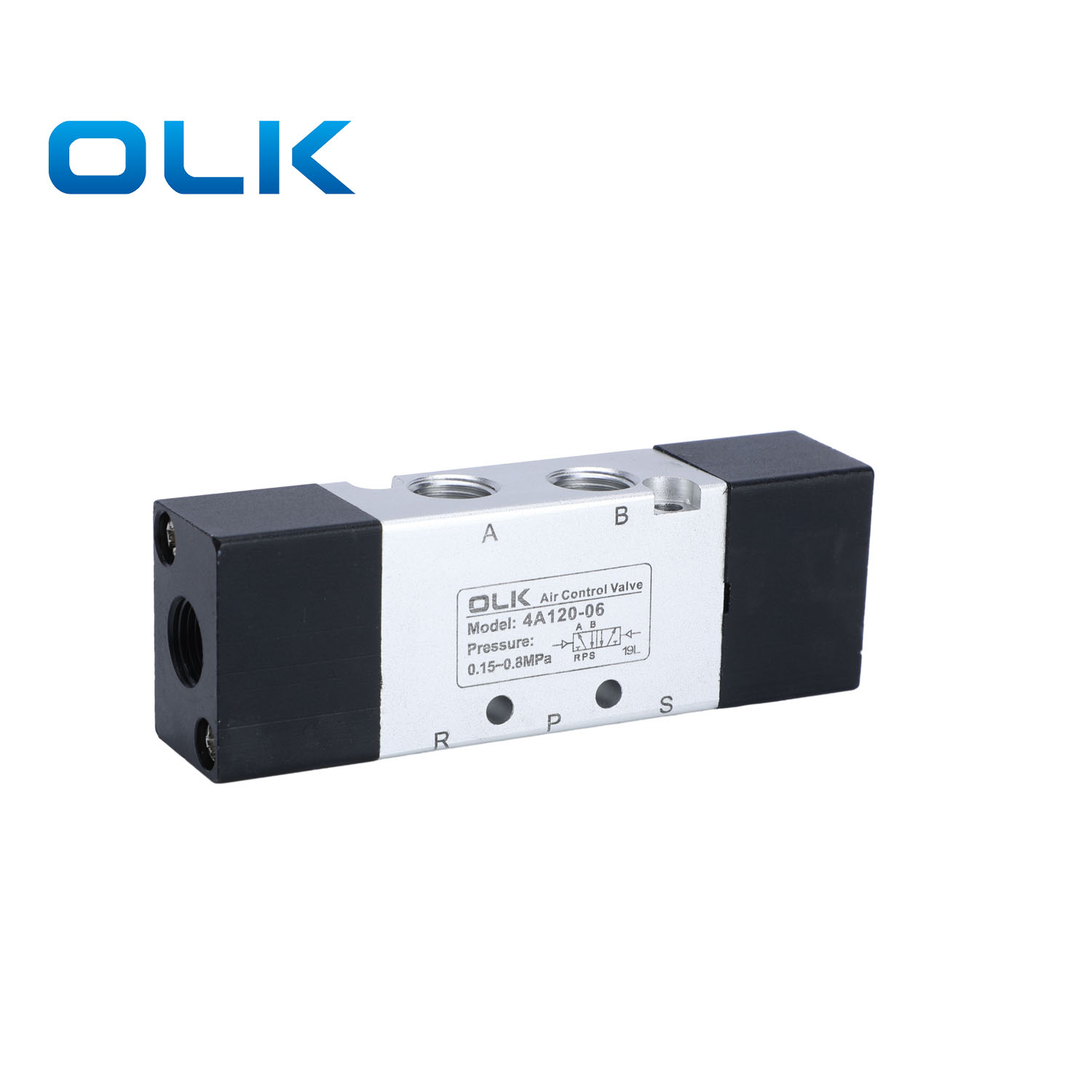

4A120-06

G1/8

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

12.0 (0.67)

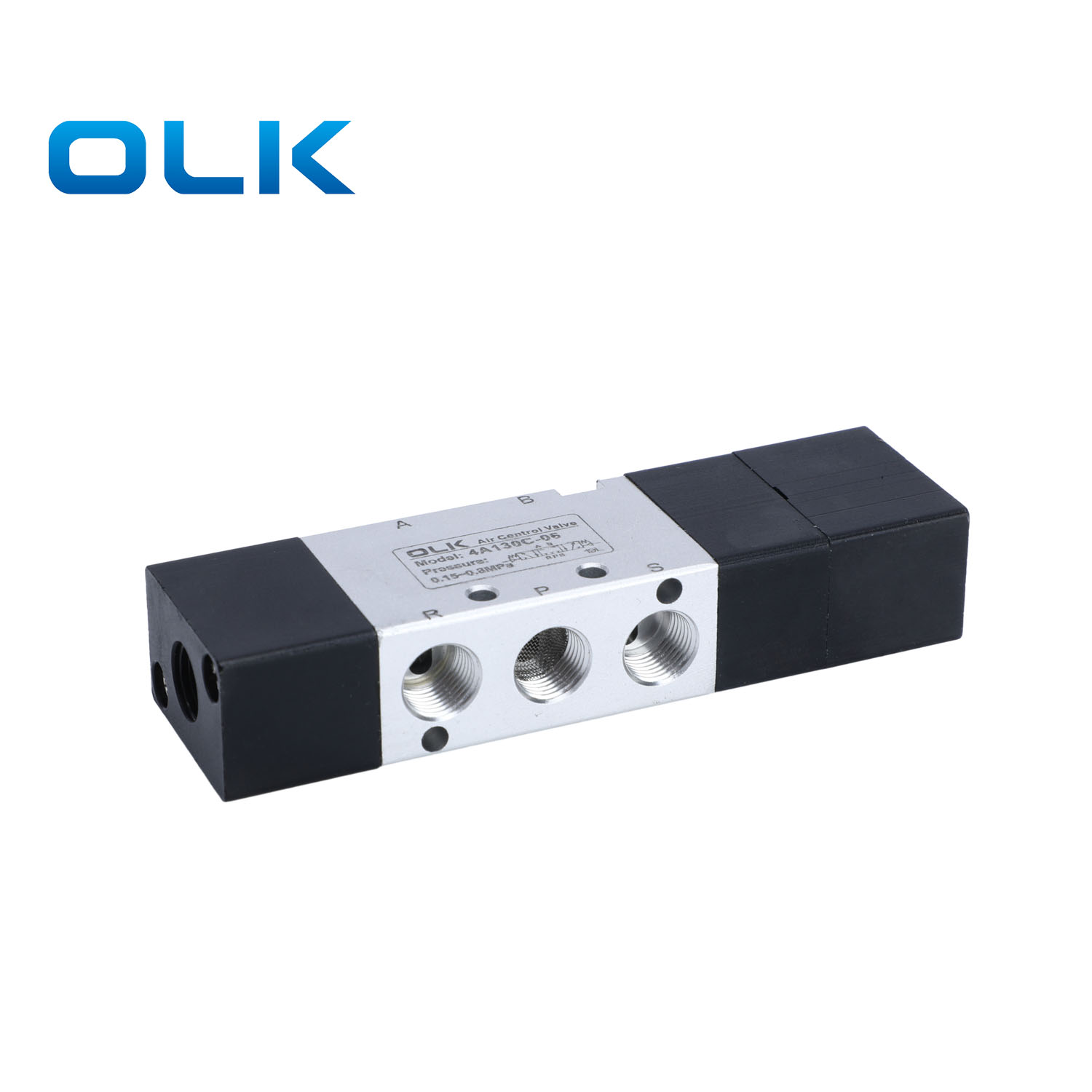

4A130C-06

G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

9.0 (0.50)

4A130E-06

G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

9.0 (0.50)

4A130P-06

G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

9.0 (0.50)

4A210-06

G1/8

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

14.0 (0.78)

4A220-06

G1/8

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

14.0 (0.78)

4A230C-06

G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

12.0 (0.67)

4A230E-06

G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

12.0 (0.67)

4A230P-06

G1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

12.0 (0.67)

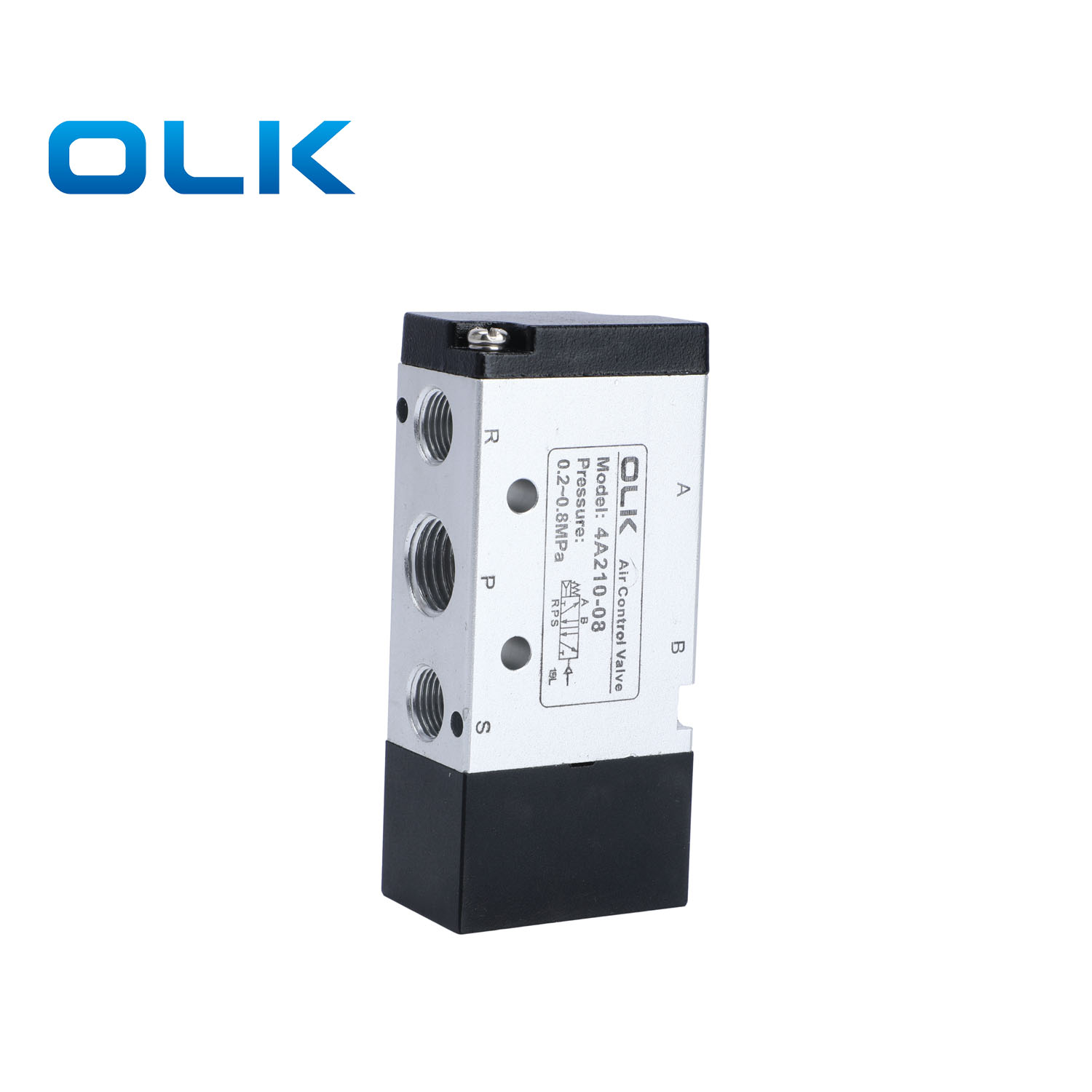

4A210-08

inlet = outlet = g1/4 ไอเสีย = pt1/8

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

16.0 (0.89)

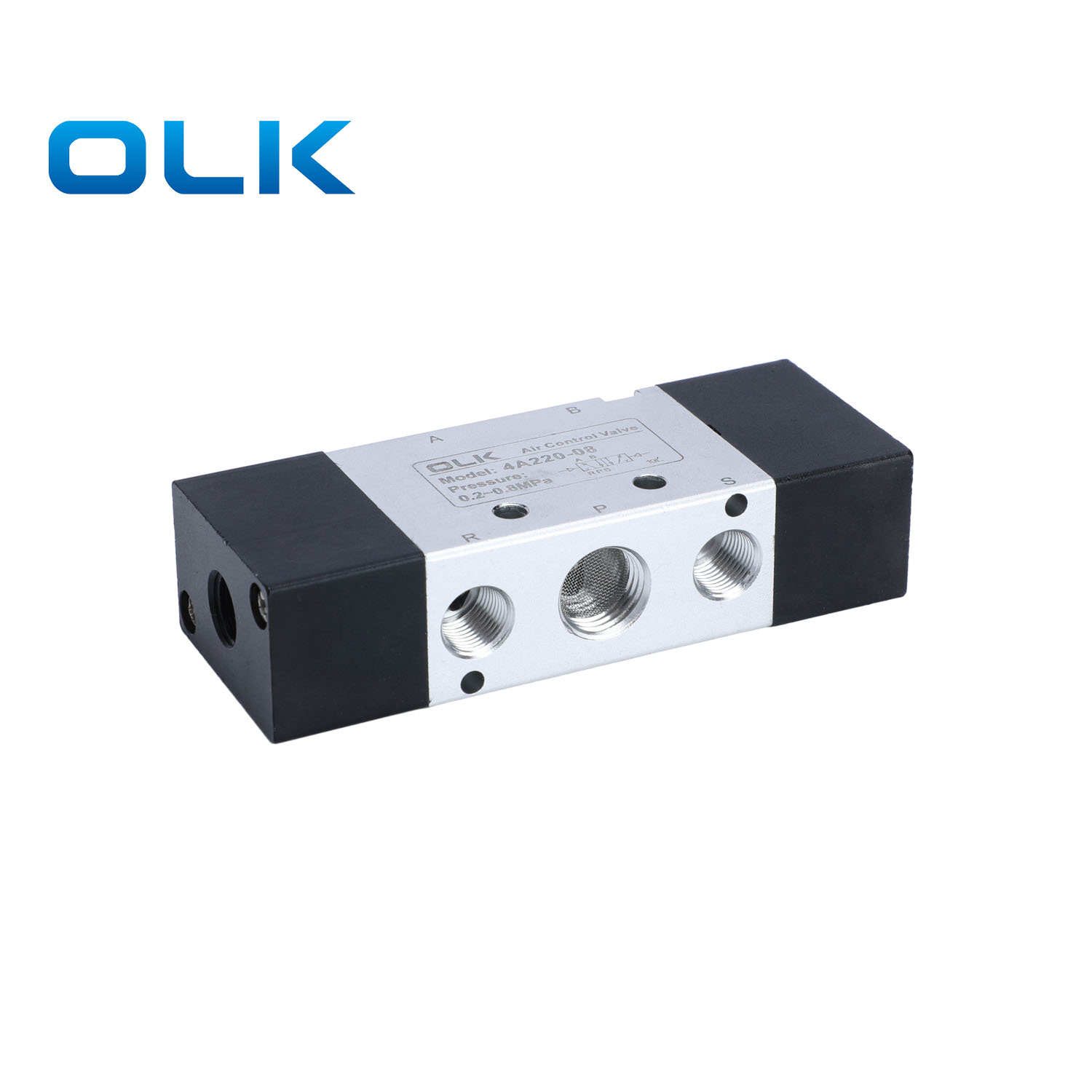

4A220-08

inlet = outlet = g1/4 ไอเสีย = pt1/8

2 ตำแหน่ง 5 ทาง

5 ครั้ง/วินาที

16.0 (0.89)

4A230C-08

inlet = outlet = g1/4 ไอเสีย = pt1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

12.0 (0.67)

4A230E-08

inlet = outlet = g1/4 ไอเสีย = pt1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

12.0 (0.67)

4A230P-08

inlet = outlet = g1/4 ไอเสีย = pt1/8

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

12.0 (0.67)

4A310-08

G1/4

2 ตำแหน่ง 5 ทาง

4 ครั้ง/วินาที

25.0 (1.40)

4A320-08

G1/4

2 ตำแหน่ง 5 ทาง

4 ครั้ง/วินาที

25.0 (1.40)

4A330C-08

G1/4

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

18.0 (1.00)

4A330E-08

G1/4

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

18.0 (1.00)

4A330P-08

G1/4

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

18.0 (1.00)

4A310-10

inlet = outlet = g3/8 ไอเสีย = pt1/4

2 ตำแหน่ง 5 ทาง

4 ครั้ง/วินาที

30.0 (1.67)

4A320-10

inlet = outlet = g3/8 ไอเสีย = pt1/4

2 ตำแหน่ง 5 ทาง

4 ครั้ง/วินาที

30.0 (1.67)

4A330C-10

inlet = outlet = g3/8 ไอเสีย = pt1/4

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

18.0 (1.00)

4A330E-10

inlet = outlet = g3/8 ไอเสีย = pt1/4

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

18.0 (1.00)

4A330P-10

inlet = outlet = g3/8 ไอเสีย = pt1/4

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

18.0 (1.00)

4A410-15

G1/2

2 ตำแหน่ง 5 ทาง

3 ครั้ง/วินาที

50.0 (2.79)

4A420-15

G1/2

2 ตำแหน่ง 5 ทาง

3 ครั้ง/วินาที

50.0 (2.79)

4A430C-15

G1/2

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

30.0 (1.67)

4A430E-15

G1/2

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

30.0 (1.67)

4A430P-15

G1/2

สามตำแหน่งห้าทาง

3 ครั้ง/วินาที

30.0 (1.67)
