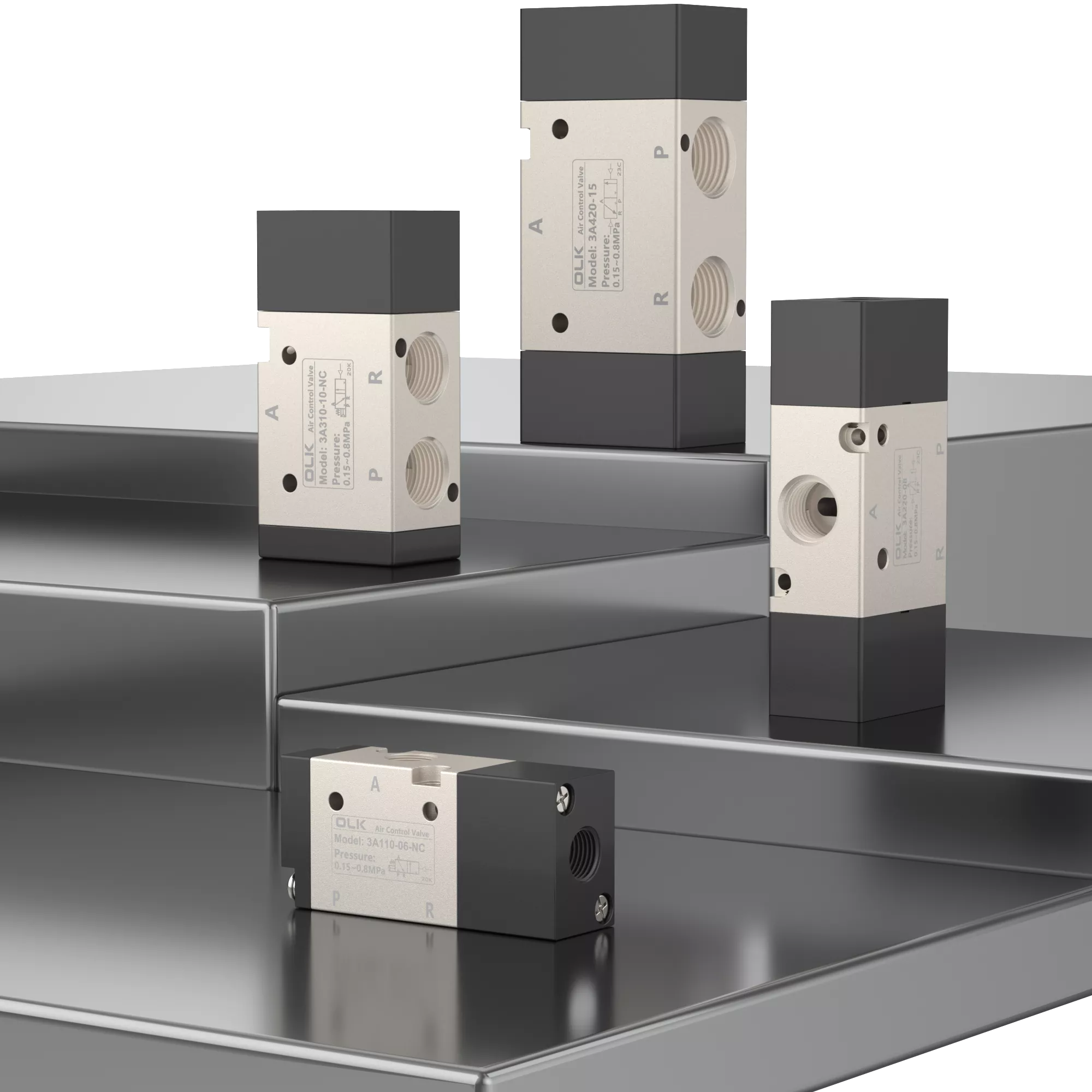

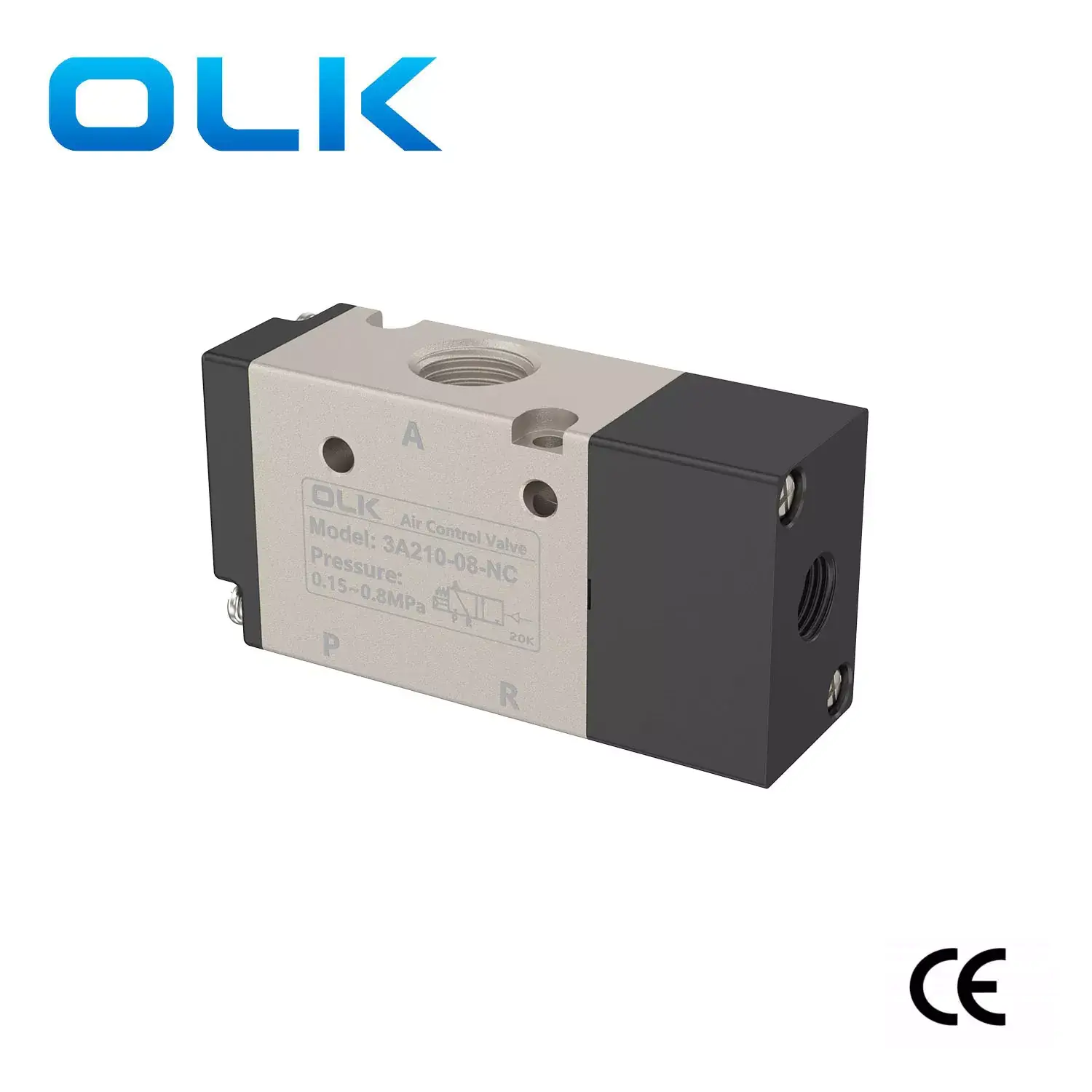

วาล์วควบคุมอากาศซีรีส์ 3A วาล์วควบคุมทิศทางของไหลควบคุมด้วยลม 3 ทางเป็นวาล์วควบคุมทิศทางของไหลที่เหมาะสำหรับอากาศเป็นสื่อในการทำงาน
ผลิตภัณฑ์มีความดันอากาศเริ่มต้นต่ำ โดยมีประเภทการควบคุมหัวเดียวที่มีการรีเซ็ตสปริงและประเภทการควบคุมหัวคู่พร้อมฟังก์ชันหน่วยความจำตำแหน่ง
รูด้านในประมวลผลด้วยเทคโนโลยีพิเศษ ส่งผลให้มีความต้านทานแรงเสียดทานต่ำ ไม่จำเป็นต้องหล่อลื่นน้ำมัน อายุการใช้งานที่มั่นคง และอายุการใช้งานยาวนาน
โครงสร้างมีน้ำหนักเบาและติดตั้งง่าย
ผู้ผลิต Ouleikai (OLK) ให้บริการตัววาล์วที่ปรับแต่งได้ เพื่อให้สามารถรักษาพื้นผิวของวาล์วได้หลากหลาย
วาล์วควบคุมอากาศซีรีส์ 3A แบบ 3 ทางและวาล์วควบคุมการไหลถูกนำมาใช้กันอย่างแพร่หลายในอุปกรณ์อัตโนมัติด้านบรรจุภัณฑ์ การควบคุมหุ่นยนต์ ระบบอัดอากาศ และสาขาอื่นๆ
เครื่องหมาย:
รหัสการสั่งซื้อ
3เอ
3
10
08
เลขที่
แบบอย่าง
รหัส
ประเภทวาล์ว
ขนาดพอร์ต
ประเภทการแสดง
3A:2 ตำแหน่ง วาล์ว 3 ทาง
ซีรีส์ 1:100
10: การแสดงเดี่ยว
06:G1/8

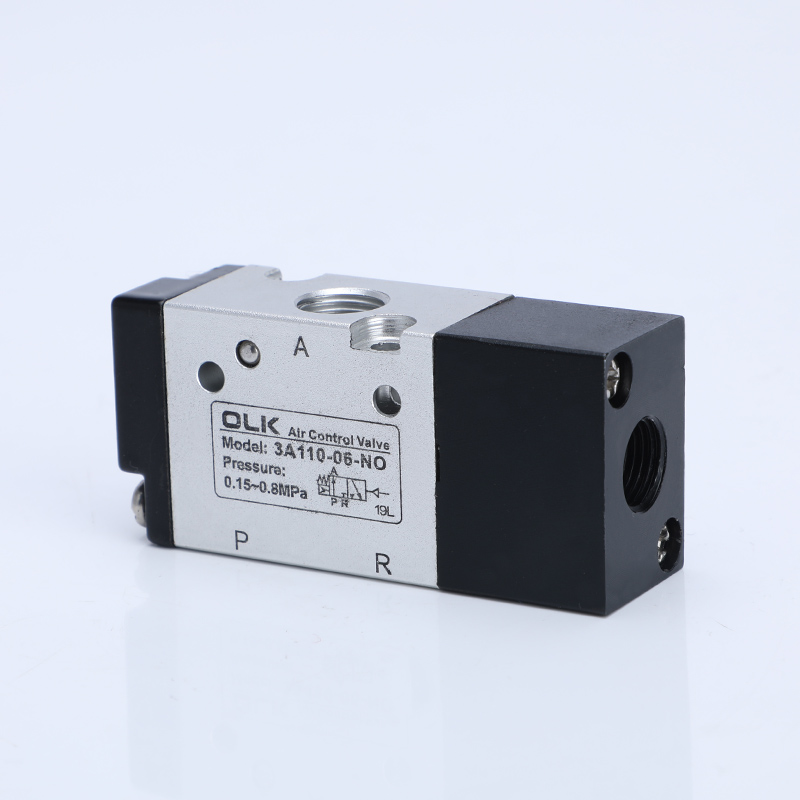

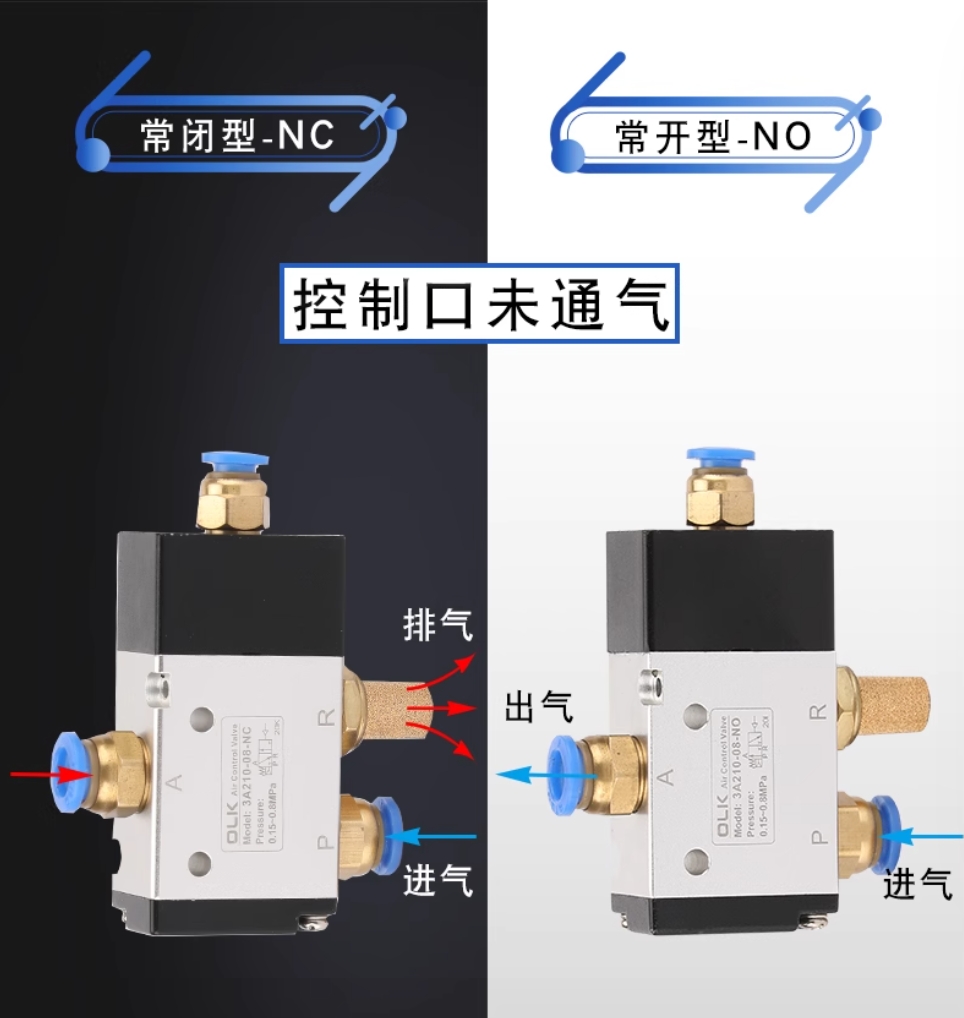

NO: เปิดตามปกติ
ซีรีส์ 2:200
20: การแสดงสองครั้ง
08:G1/4

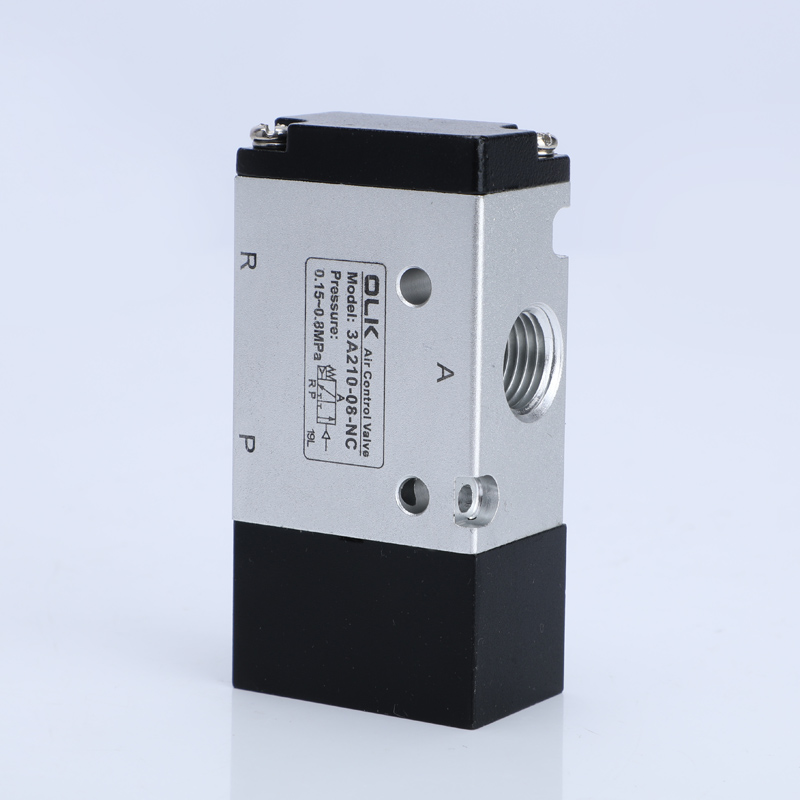

NC:ปกติปิด
ซีรีส์ 3:300
10:G3/8

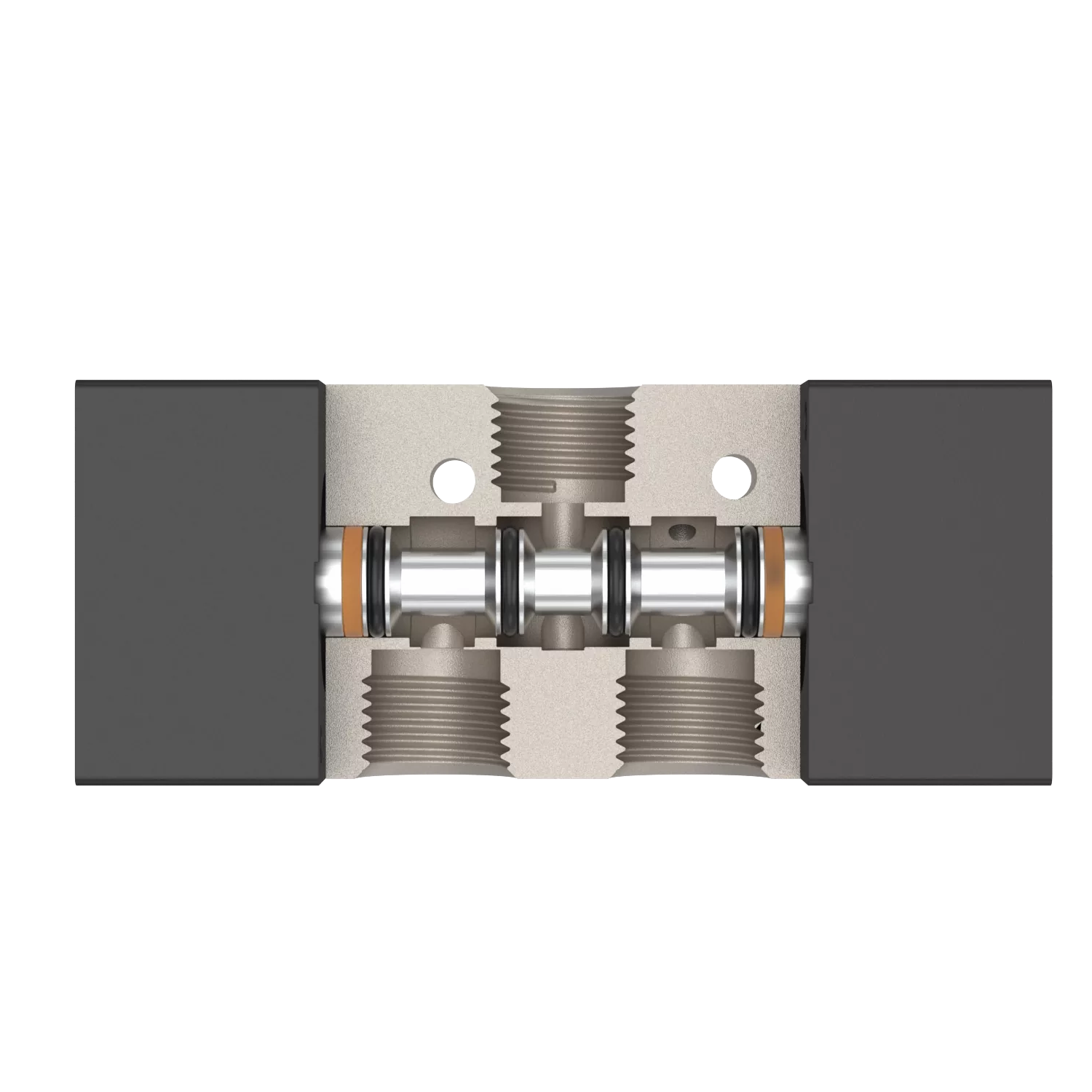

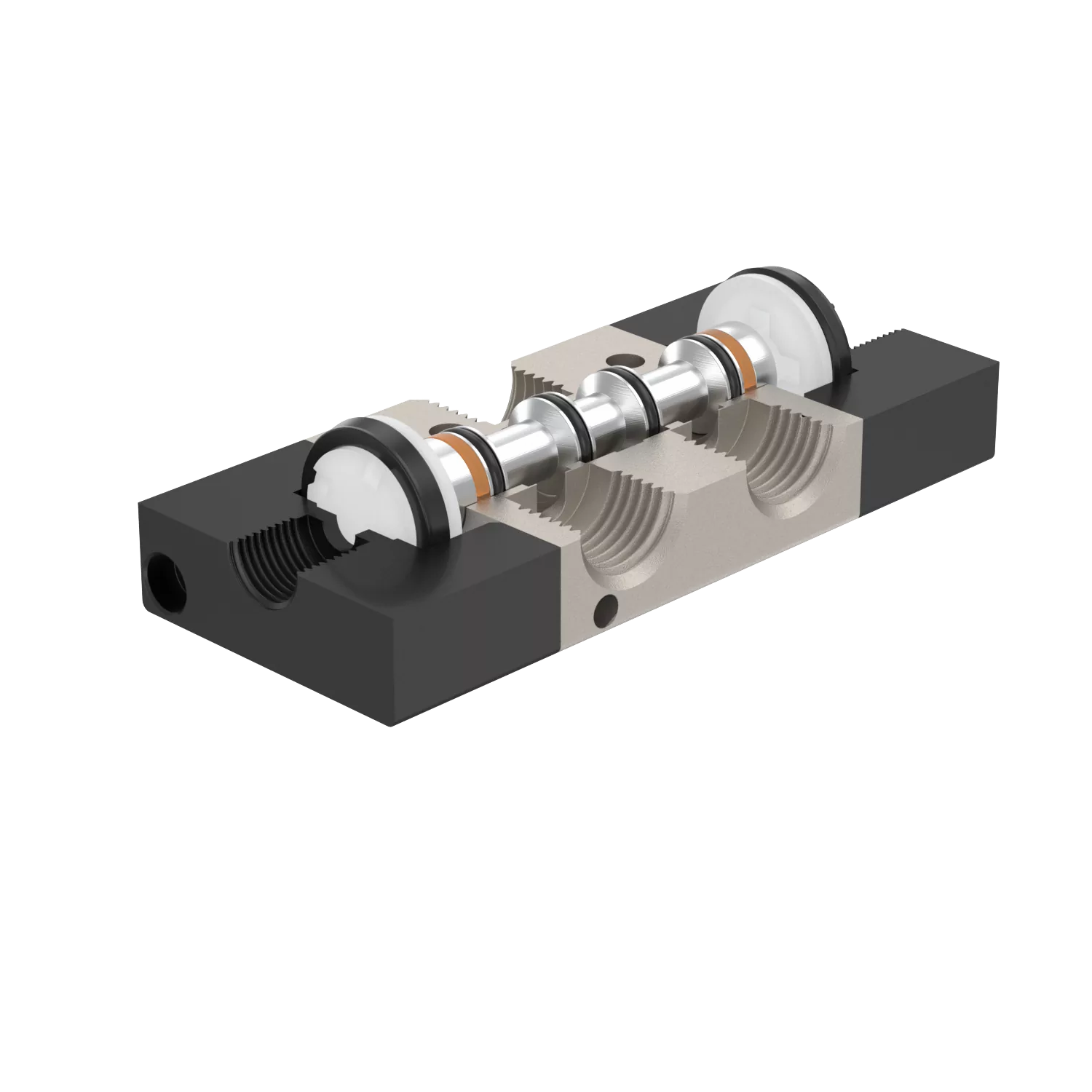

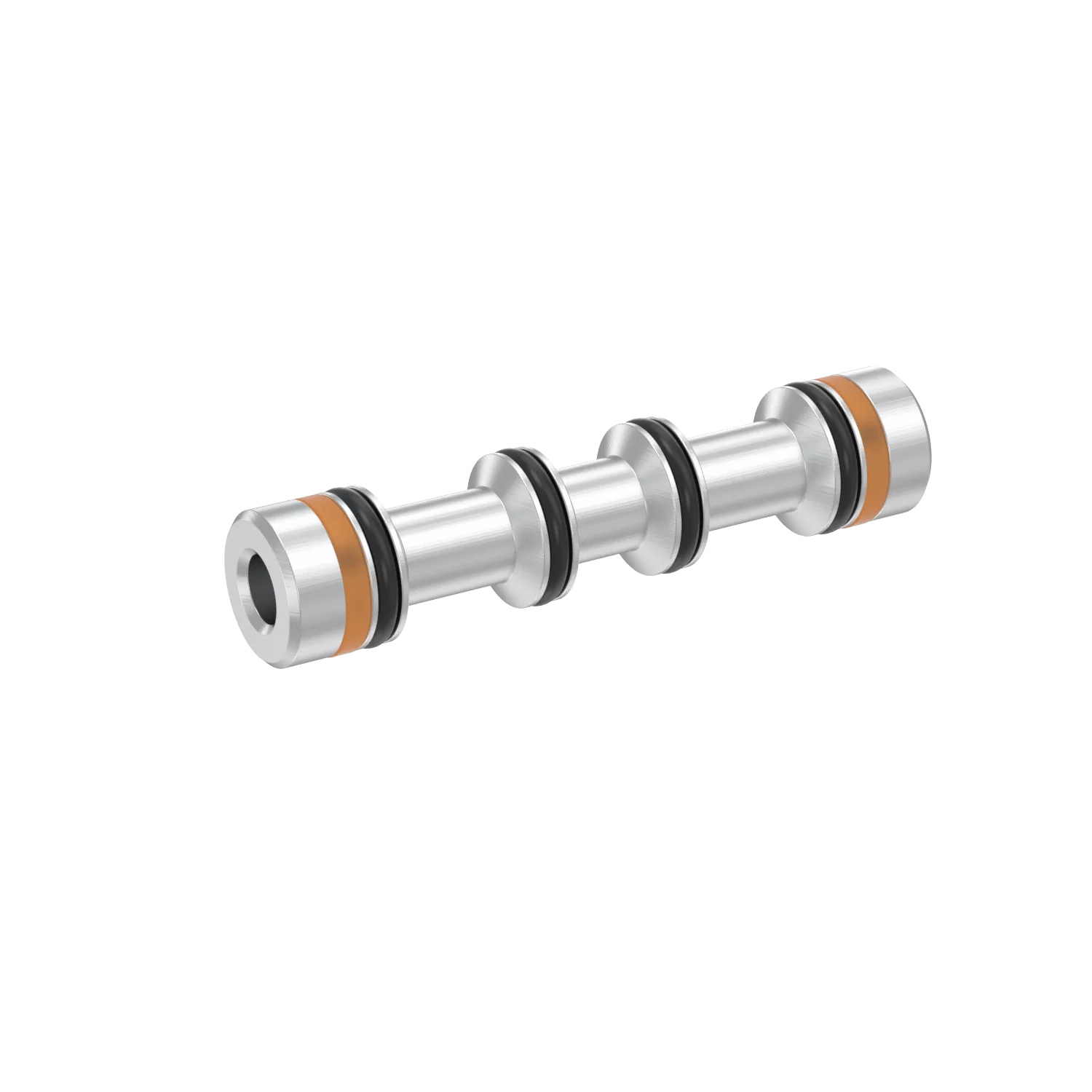

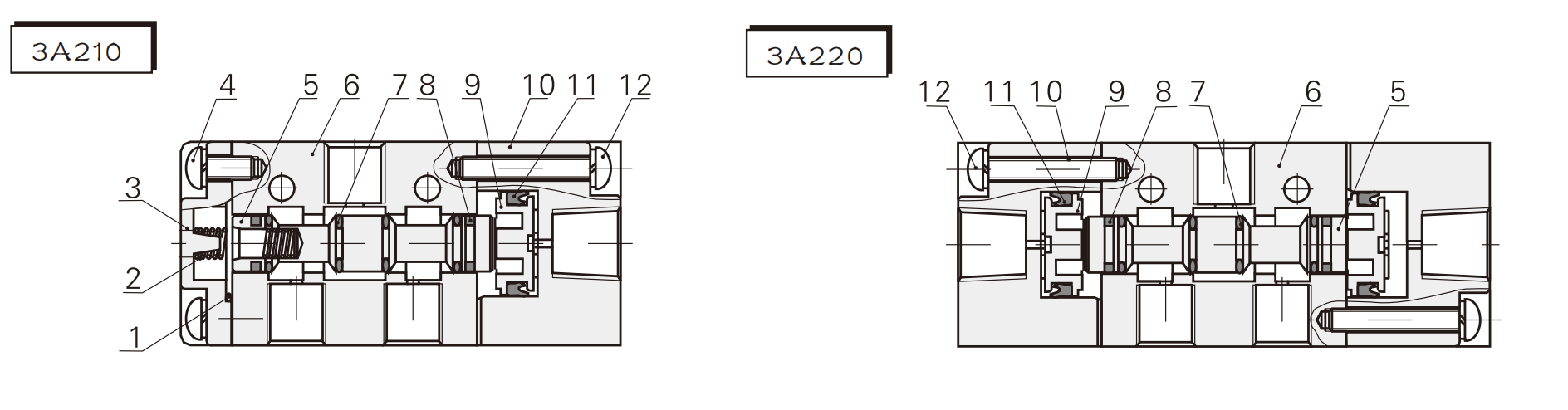

1. โครงสร้างแบบลูกสูบพร้อมประสิทธิภาพการปิดผนึกและการตอบสนองที่ยอดเยี่ยม
2. การควบคุมด้วยลมแบบสองหัวพร้อมฟังก์ชันหน่วยความจำ
3. รูภายในที่ประมวลผลด้วยเทคนิคพิเศษ ส่งผลให้มีความต้านทานแรงเสียดทานต่ำ แรงดันเริ่มต้นต่ำ และอายุการใช้งานยาวนานขึ้น
4. ไม่ต้องใช้น้ำมันหล่อลื่น
5. ติดตั้งง่ายด้วยตำแหน่งติดตั้งหลายตำแหน่ง
6. สามารถรวมเข้ากับชุดวาล์วฐานซึ่งช่วยประหยัดพื้นที่ในการติดตั้ง
|
สื่อการทำงาน |
อากาศ (กรองผ่านตัวกรองขนาดมากกว่า 40μm) |
|
การกระทำ |
การควบคุมอากาศภายนอก |
|
การหล่อลื่น |
ไม่จำเป็น |
|
ช่วงแรงดันใช้งาน MPa(psi) |
0.15-0.8(21~114) |
|
รับประกันความทนแรงดัน |
1.5MPa (215psi) |
|
อุณหภูมิในการทำงาน °C |
-20~70 |
|
ความถี่ในการทำงานสูงสุด |
5 ครั้ง/วินาที |
|
วัสดุตัวเครื่อง |
อลูมิเนียมอัลลอยด์ |
|
แบบอย่าง |
เส้นผ่านศูนย์กลางพอร์ต |
จำนวนตำแหน่ง |
พื้นที่หน้าตัดที่มีประสิทธิภาพ mm² (ค่า CV) |
|
3A110-M5 |
ม5 |
สองตำแหน่งสามทาง |
5.5(0.3) |
|

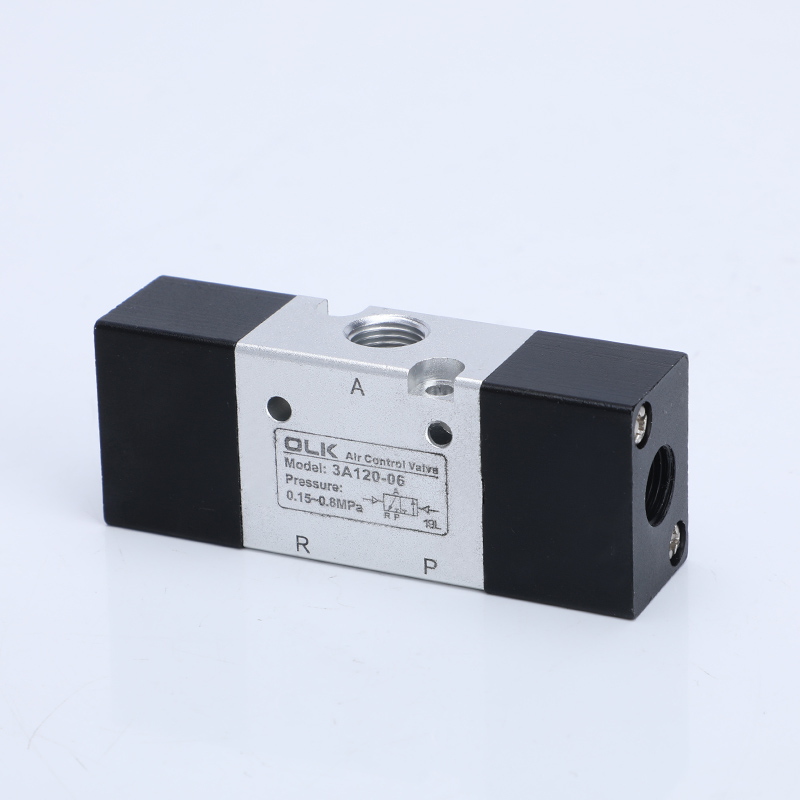

3A120-M5 |
ม5 |
สองตำแหน่งสามทาง |
5.5(0.3) |
|
3A110-06 |
G1/8 |
สองตำแหน่งสามทาง |
12.0(0.67) |
|
3A120-06 |
G1/8 |
สองตำแหน่งสามทาง |
12.0(0.67) |
|
3A210-06 |
G1/8 |
สองตำแหน่งสามทาง |
14.0(0.7) |
|
3A220-06 |
G1/8 |
สองตำแหน่งสามทาง |
14.0(0.7) |
|
3A210-08 |
G1/4 |
สองตำแหน่งสามทาง |
16.0(0.89) |
|

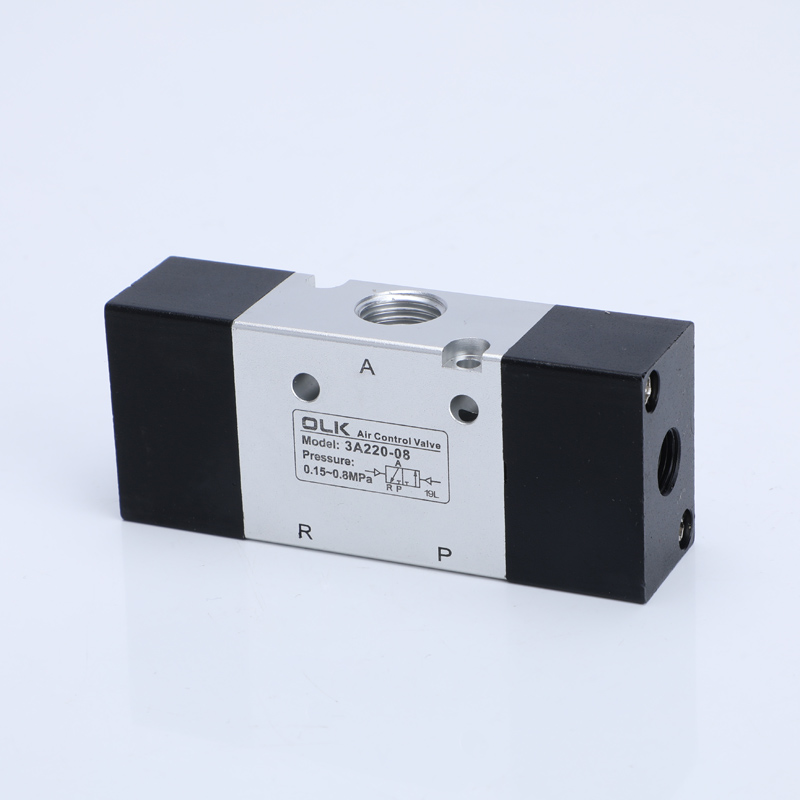

3A220-08 |
G1/4 |
สองตำแหน่งสามทาง |
16.0(0.89) |
|

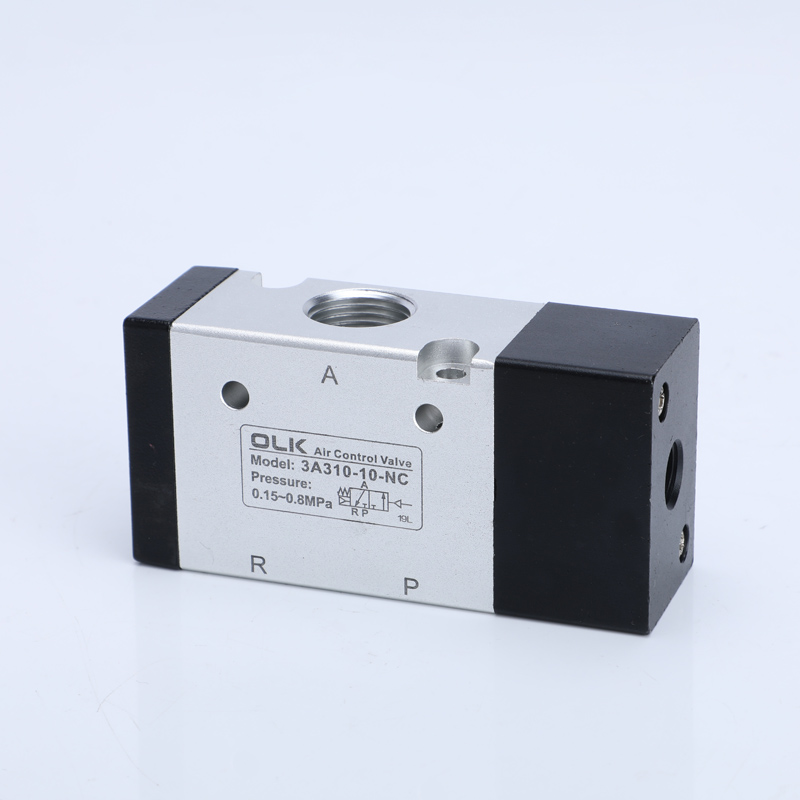

3A310-08 |
G1/4 |
สองตำแหน่งสามทาง |
25.0(1.39) |
|
3A320-08 |
G1/4 |
สองตำแหน่งสามทาง |
25.0(1.39) |
|
3A310-10 |
G3/8 |
สองตำแหน่งสามทาง |
30.0(1.67) |
|
3A320-10 |
G3/8 |
สองตำแหน่งสามทาง |
30.0(1.67) |
|

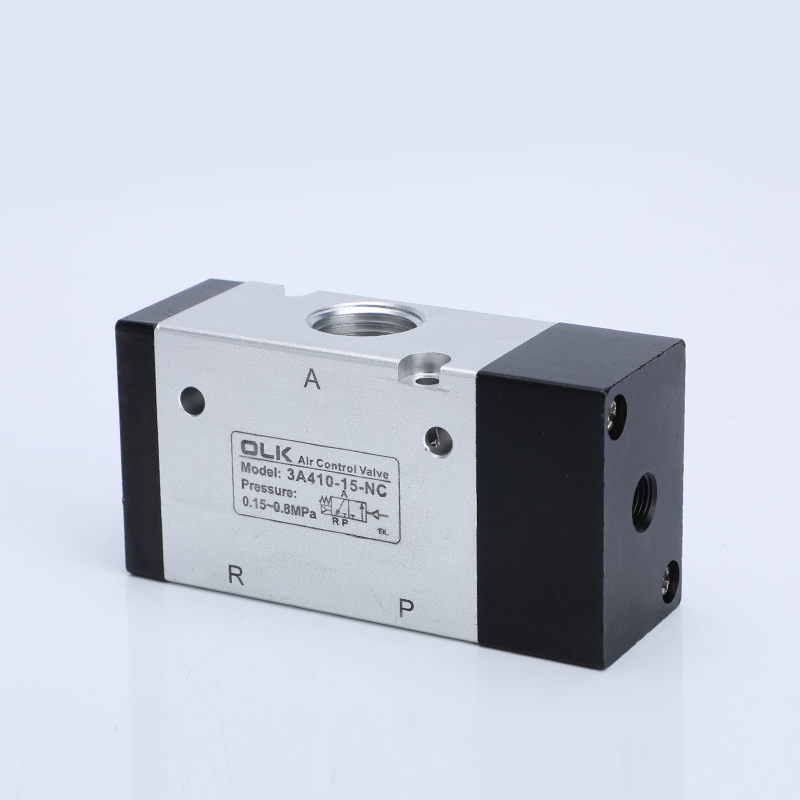

3A410-15 |
G1/2 |
สองตำแหน่งสามทาง |
50.0(2.79) |
|
3A420-15 |
G1/2 |
สองตำแหน่งสามทาง |
50.0(2.79) |
