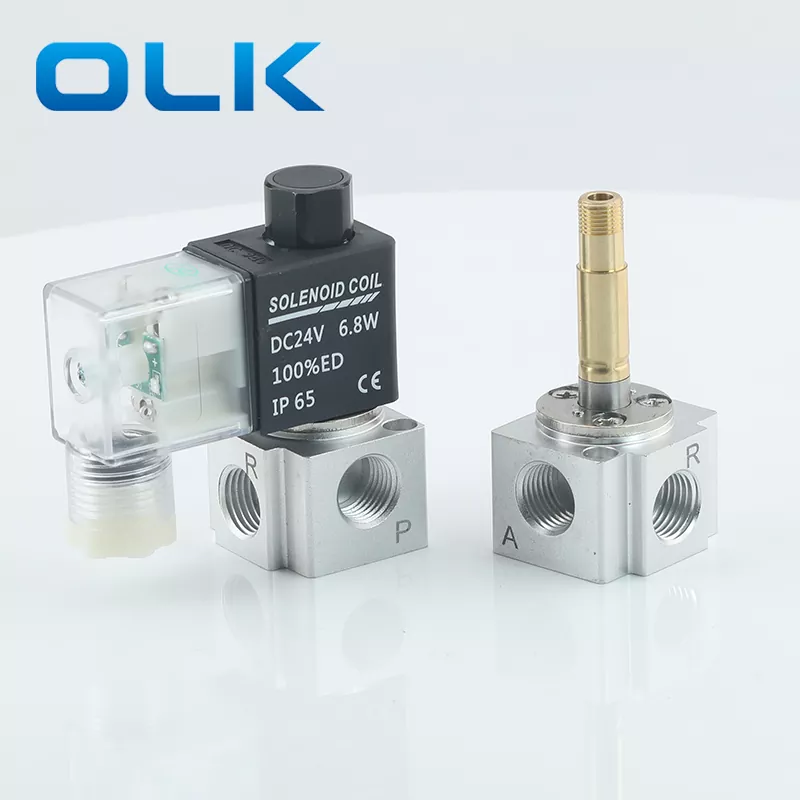

โซลินอยด์วาล์ว 3V2 มีขนาดเล็ก เบา และติดตั้งง่าย ตัวเครื่องทำจากอะลูมิเนียมที่แข็งแรง ซึ่งทนทานต่อสนิมและความเสียหาย วาล์วใช้ขดลวดโซลินอยด์ที่เชื่อถือได้พร้อมตัวเลือกสำหรับไฟ DC12V, DC24V, AC110V หรือ AC220V
โซลินอยด์วาล์ว 3V2 ยี่ห้อ OLK นี้ทำงานได้ดีสำหรับการควบคุมอากาศไหลปานกลาง สวิตช์รวดเร็ว ใช้พลังงานน้อย และใช้งานได้นาน สามารถปิดได้ตามปกติ (NC), เปิดตามปกติ (NO) หรือโซลินอยด์คู่ มักใช้ในสายการผลิตอัตโนมัติ เครื่องจักรบรรจุภัณฑ์ เครื่องพิมพ์ และเครื่องจักรอาหาร ขนาดที่เล็กทำให้เหมาะสำหรับพื้นที่แคบ
1. โครงสร้างที่ออกฤทธิ์โดยตรงพร้อมสวิตช์ที่ละเอียดอ่อน

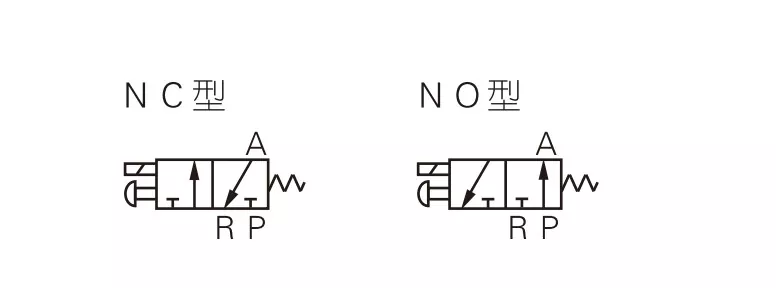

2. มีประเภทปิดปกติ (NC) และเปิดตามปกติ (NO)
3.การออกแบบปิดโคแอกเซียลเพื่อการปิดผนึกที่ดีและการไหลขนาดใหญ่
4.ไม่จำเป็นต้องหล่อลื่น
5. พร้อมการแทนที่ด้วยตนเองเพื่อการติดตั้งและทดสอบที่ง่ายดาย
6. มีตัวเลือกแรงดันไฟฟ้ามาตรฐานหลายแบบให้เลือก
|
รหัสการสั่งซื้อ |
||||||||
|
3V |
2 |
- |
08 |
เอ็นซี |
A |
|
|
|
|
แบบอย่าง |
รหัส |
|
- ขนาดพอร์ต |
ประเภทการแสดง |
ทางเข้าไฟฟ้า |
ทางเข้าไฟฟ้า |
ประเภทเธรด |
|
|
3V:2 ตำแหน่ง 3 ทาง |
ซีรีส์ 2:2 |
|
06:G1/8 |
NC: ปกติปิด |
ตอบ:AC220V |
ว่างเปล่า: ประเภทของคุณ |
ว่างเปล่า:G |
|
|
|
|
|
08:G1/4 |
NO: เปิดตามปกติ |
ข:DC24V |
ฉัน: ประเภทเส้น |
ที:เอ็นพีที |
|
|
|
|
|
|
|
ค:AC110V |
|
|
|
|
|
|
|
|
|
อี: AC24V |
|
|
|
|
|
|
|
|
|
ฉ:DC12V |
|
|
|
|
แบบอย่าง |
3V206 |
3V208 |
|
สื่อการทำงาน |
อากาศ (กรองด้วยตัวกรอง 40 μm หรือสูงกว่า) |
อากาศ (กรองด้วยตัวกรอง 40 μm หรือสูงกว่า) |
|
ประเภทการแสดง |
การแสดงโดยตรง |
|
|
ขนาดพอร์ต |
G1/8 |
G1/4 |
|
ตำแหน่งและวิธี |
2 ตำแหน่ง 3 ทาง |
|
|
พื้นที่ที่มีประสิทธิภาพ |
3.2 มม.²(Cv = 0.18) |
3.4 มม.² (Cv = 0.19) |
|
การหล่อลื่น |
ไม่จำเป็น |
|
|
ช่วงแรงดันใช้งาน |
0 ~ 0.8 MPa (0 ~ 114 ปอนด์ต่อตารางนิ้ว) |
|
|
พิสูจน์ความดัน |
1.5 เมกะปาสคาล (215 ปอนด์ต่อตารางนิ้ว) |
|
|
อุณหภูมิในการทำงาน (℃) |
-20 ~ 70 |
|
|
วัสดุตัวเครื่อง |
อลูมิเนียมอัลลอยด์ |
|
|
แรงดันไฟฟ้ามาตรฐาน |
AC220V AC110 AC24V DC24V DC12V |
|
ช่วงแรงดันไฟฟ้า |
ไฟฟ้ากระแสสลับ：±15% กระแสตรง :±10% |
|
การใช้พลังงาน |
เอซี:7VA กระแสตรง:7.0W |
|
ระดับการป้องกัน |
IP65(DIN40050) |
|
เกรดฉนวน |
ระดับบี |
|
ประเภทการเชื่อมต่อ |
ประเภทปลั๊ก DIN/ประเภทสาย |
|
นาที เวลากระตุ้น |
0.05 วิ |
|

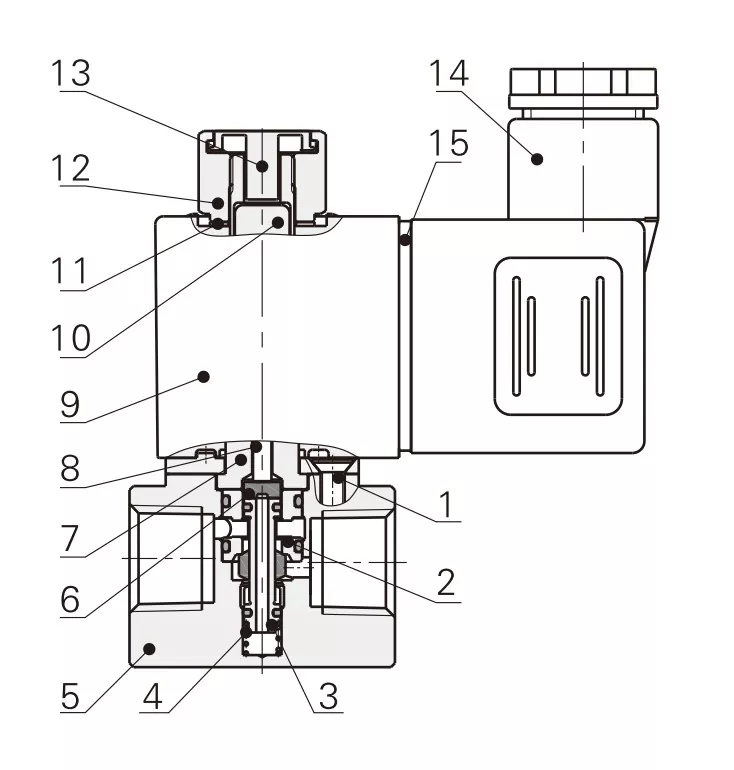

เลขที่ |
ชื่อ |
|
1 |
สกรูหัวจม |
|
2 |
ปลอกสเปเซอร์ |
|
3 |
การประกอบแกน |
|
4 |
ฤดูใบไม้ผลิ |
|
5 |
ร่างกาย |
|
6 |
ปะเก็น |
|
7 |
การประกอบโซลินอยด์ |
|
8 |
ก้านลูกสูบ |
|
9 |
ม้วน |
|
10 |
เคลื่อนย้ายแกนเหล็ก |
|
11 |
เครื่องซักผ้าคงที่ |
|
12 |
น็อตคงที่ |
|
13 |
ปุ่มแมนนวล |
|
14 |
เทอร์มินัล |
|
15 |
ปะเก็นเทอร์มินัล |
|
รายการ |
3V1-M5/3V1-06 |
3 พอร์ต 2 ตำแหน่ง |
3V2-06/3V2-08 |
3V3-08 |
|
สื่อการทำงาน |
อากาศ |
อากาศ น้ำ น้ำมัน |
อากาศ |
อากาศ |
|
สถานะเริ่มต้น: |
เอ็นซี |
NC/NO |
ไม่ใช่/ NC |
ไม่ใช่/ NC |
|
ประเภทการกระตุ้น |
การแสดงโดยตรง |
การแสดงโดยตรง |
การแสดงโดยตรง |
การแสดงโดยตรง |
|
ขนาดพอร์ต |
M5;G1/8 |
G1/8;G1/4 |
G1/8;G1/4 |
G1/4 |
|
ตำแหน่งและวิธี |
3 พอร์ต 2 ตำแหน่ง |
การใช้พลังงาน |
3 พอร์ต 2 ตำแหน่ง |
3 พอร์ต 2 ตำแหน่ง |
|
การหล่อลื่น |
ไม่จำเป็น |
ไม่จำเป็น |
ไม่จำเป็น |
ไม่จำเป็น |
|
ความดันการทำงาน |
0–0.7 เมกะปาสคาล |
0–0.7 เมกะปาสคาล |
0–0.8 เมกะปาสคาล |
0–0.8 เมกะปาสคาล |
|
พิสูจน์ความดัน |
1.2 เมกะปาสคาล |
φ1.2 มม |
1.2 เมกะปาสคาล |
1.2 เมกะปาสคาล |
|
ขนาดปาก |
φ1.2 มม |
φ1.2 มม |
Φ3.2 มม./φ3.4 มม |
Φ11 มม. (การไหลของอากาศขนาดใหญ่) |
ถาม: โซลินอยด์วาล์ว 3V2 และ 3V3 แตกต่างกันอย่างไร
A: 3V2: การไหลปานกลางเหมาะสำหรับระบบควบคุมนิวแมติกขนาดเล็ก
3V3:การไหลสูง เหมาะสำหรับหลายกระบอกสูบหรือการใช้งานที่มีการไหลสูง
ความแตกต่างของโครงสร้าง: 3V3 มีตัวถังที่ใหญ่กว่าและสามารถรองรับแรงดันและการไหลได้สูงกว่า
ถาม: ขนาดปากโซลินอยด์วาล์ว 3V2 คืออะไร?
A:3V2-06 ปากวาล์วขนาด 3.2 มม.; 3V2-06 ปากวาล์วขนาด 3.4 มม.
ถาม: OLK 3V2 สามารถทดแทนผลิตภัณฑ์ใดได้บ้าง
ตอบ: OLK 3V2 สามารถใช้แทนโซลินอยด์วาล์วซีรีส์ AIRTAC 3V2 ได้ด้วยฟังก์ชันและข้อกำหนดที่คล้ายคลึงกัน
