วาล์ว 3V 4V

ไม่ว่าจะเป็นวาล์วโซลินอยด์นิวเมติก 3V หรือ 4V นอกเหนือจากวาล์วชนิดเดียวเรายังสามารถใส่วาล์วโซลินอยด์จำนวนมากเข้าด้วยกัน สิ่งนี้เรียกว่าวาล์ว 3V 4V Manifold หรือ Busbar ฐานโซลินอยด์วาล์ว

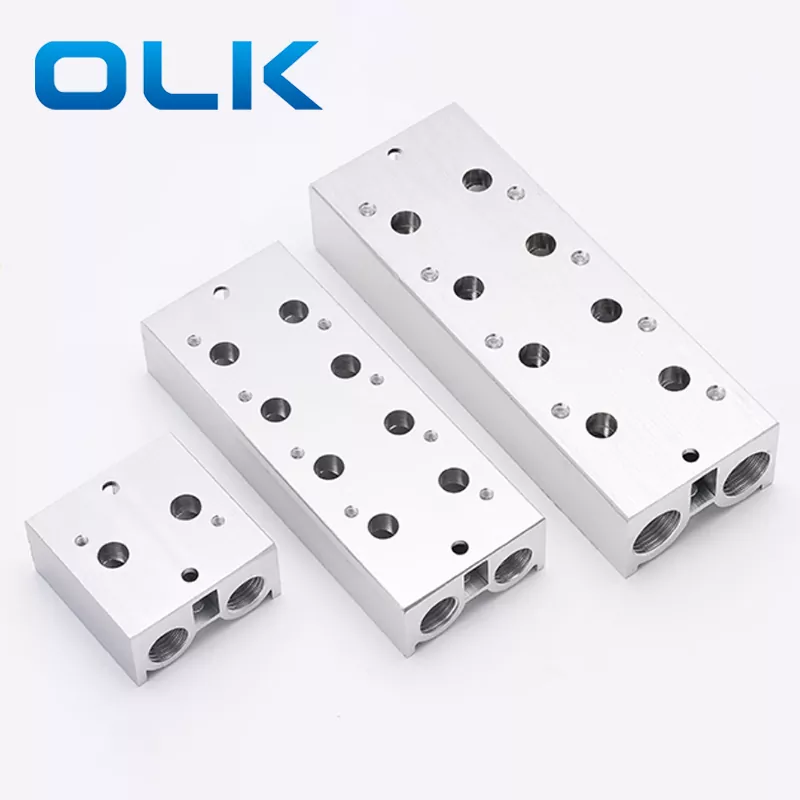

วาล์ว 3V 4V Manifold เป็นจานที่มีเส้นทางอากาศมากมาย มันมีการออกแบบขนาดกะทัดรัด Busbar ฐานโซลินอยด์สามารถติดตั้งวาล์วโซลินอยด์นิวเมติก 2 ถึง 20 วาล์วบนท่อหนึ่ง แต่จำนวนตำแหน่งในท่อร่วมไม่สามารถเปลี่ยนแปลงได้

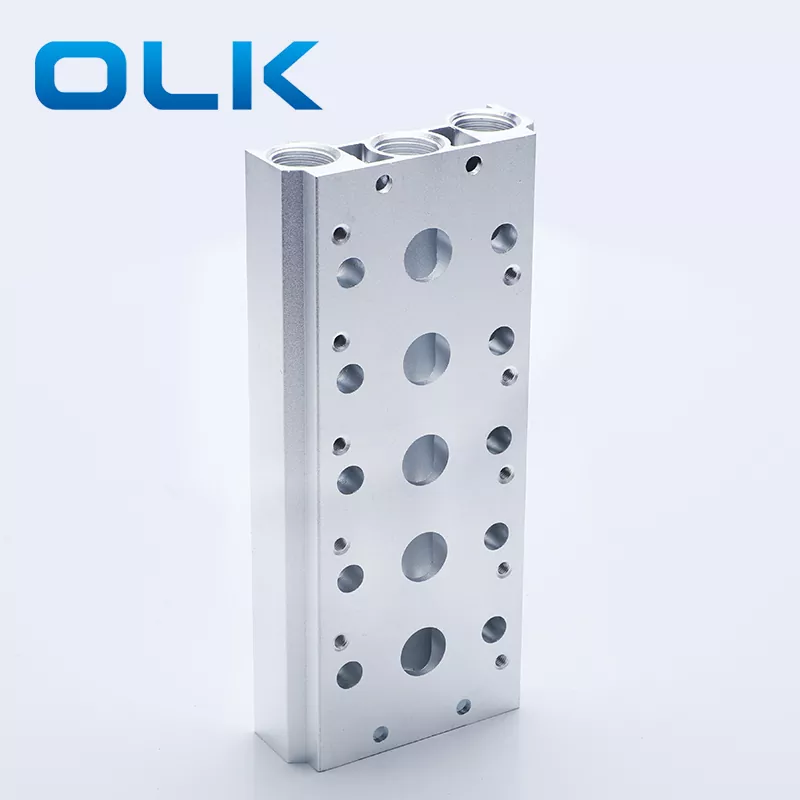

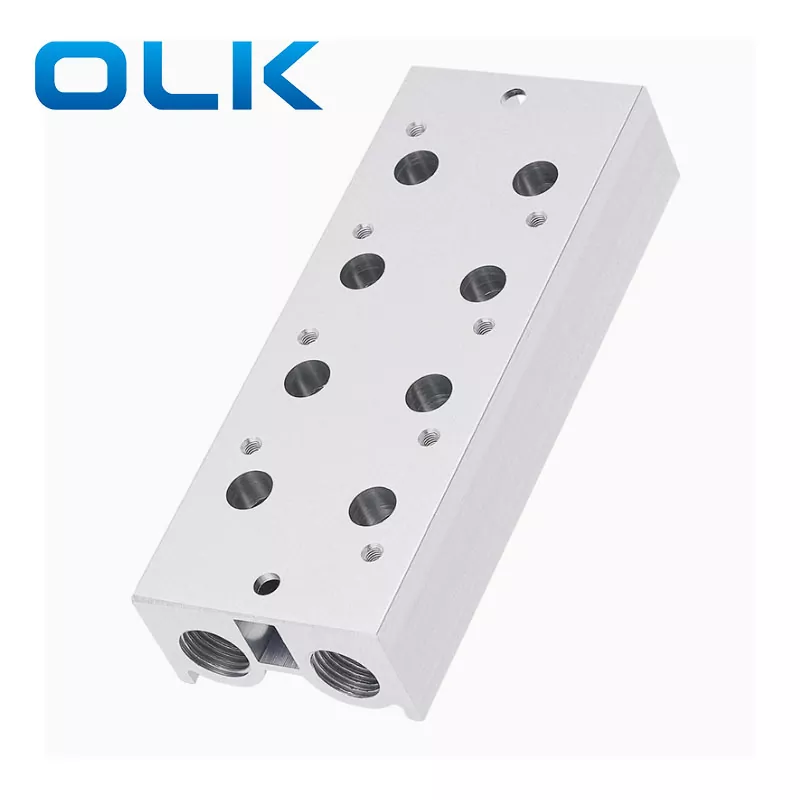

วาล์วโซลินอยด์นิวเมติกทั้งหมดบนท่อร่วมร่วมกันที่พอร์ตซัพพลายแอร์เดียวกัน (พอร์ต P) และพอร์ตไอเสีย (พอร์ต R) สำหรับวาล์ว 3V Manifold มีทางเข้าอากาศหนึ่งและเต้าเสียบอากาศด้านซ้ายหนึ่งทางด้านซ้าย มีการติดตั้งปลั๊กสองตัวที่ด้านขวาสำหรับวาล์ว 4V Manifold มีทางเข้าอากาศหนึ่งอันอยู่ตรงกลางและสองช่องทางอากาศทั้งสองด้าน (ทางด้านซ้าย) ปลั๊กสามตัวถูกติดตั้งทางด้านขวา

เราสามารถติดตั้งเครื่องเก็บเสียงหรือปลั๊กบนพอร์ตไอเสีย เมื่อใช้เครื่องเก็บเสียงเราต้องตรวจสอบให้แน่ใจว่ารูเล็ก ๆ จะไม่ถูกบล็อก

3V/4V ​​Manifold Solenoid Valve ลักษณะผลิตภัณฑ์：：

1. สามารถรวมวาล์วควบคุมทิศทางแบบครบวงจรเข้ากับกลุ่มวาล์วประหยัดพื้นที่และค่าใช้จ่าย

2. มันมีไอดีไอเสียและการเดินสายรวมกันทำให้ง่ายต่อการค้นหาความผิดพลาด

3. มีความยืดหยุ่นในการรวมกันและมีความสามารถในการขยายที่แข็งแกร่งช่วยให้สามารถรวมกันหรือขยายจำนวนวาล์วควบคุมทิศทางที่เชื่อมต่อได้

ความสนใจ:

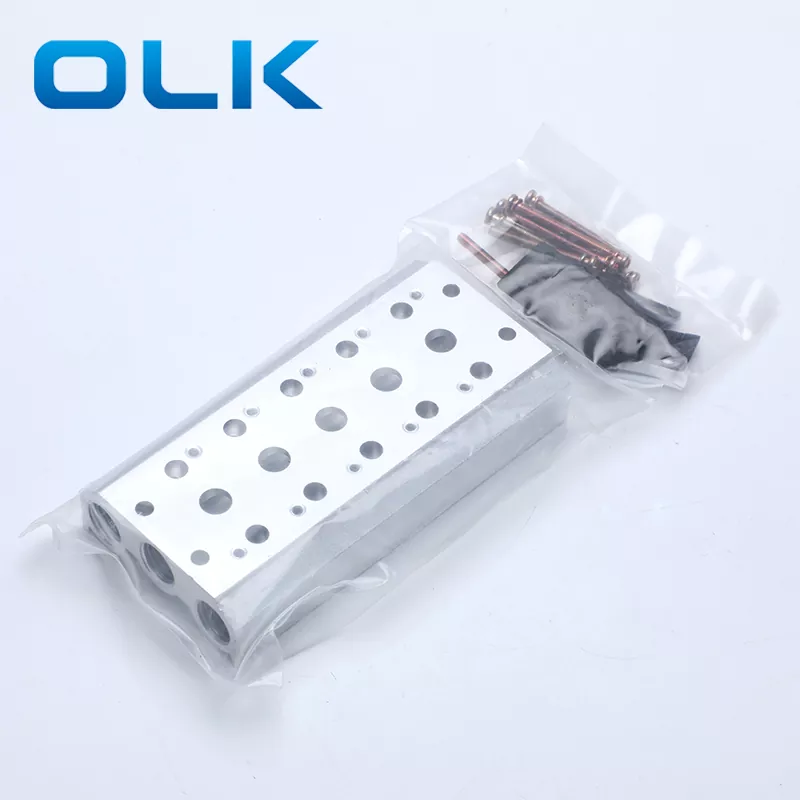

ชุดวาล์วโซลินอยด์ 1.3V-manifold ประกอบด้วยท่อร่วม, ซีลและสกรู;

2.3V Solenoid Valve Manifold Plate Blank Plate มีแผ่นว่างและสกรู

3. เมื่อติดตั้งปะเก็นระหว่างวาล์วโซลินอยด์นิวเมติกและแผ่นวาล์วควรติดตั้งส่วนที่ยื่นออกมาหันหน้าลงเพื่อหลีกเลี่ยงการรั่วไหลของอากาศ

คำถามที่พบบ่อย:

1. ฟังก์ชั่นของแผ่นเปล่าในกลุ่มโซลินอยด์วาล์วคืออะไร?

ตำแหน่งที่ไม่ได้ใช้ตราประทับ: แผ่นเปล่าใช้เพื่อครอบคลุมตำแหน่งที่สงวนไว้ในวาล์วท่อร่วมซึ่งไม่มีการติดตั้งวาล์วโซลินอยด์ในปัจจุบันป้องกันการรั่วไหลของอากาศและการเข้าของฝุ่นหรือเศษซาก แผ่นว่างเปล่าช่วยให้การขยายตัวในอนาคตหรือการกำหนดค่าใหม่ได้ง่ายโดยไม่จำเป็นต้องเปลี่ยนท่อร่วมทั้งหมดลดค่าใช้จ่ายในการบำรุงรักษาในบางกรณีแผ่นเปล่าสามารถใช้เพื่อแยกช่องทางที่เฉพาะเจาะจงเพื่อความปลอดภัยหรือเมื่อส่วนของระบบไม่ได้ใช้งานชั่วคราว

2. ประเภทท่อของวาล์ว 3V 4V Manifold ประเภทใด

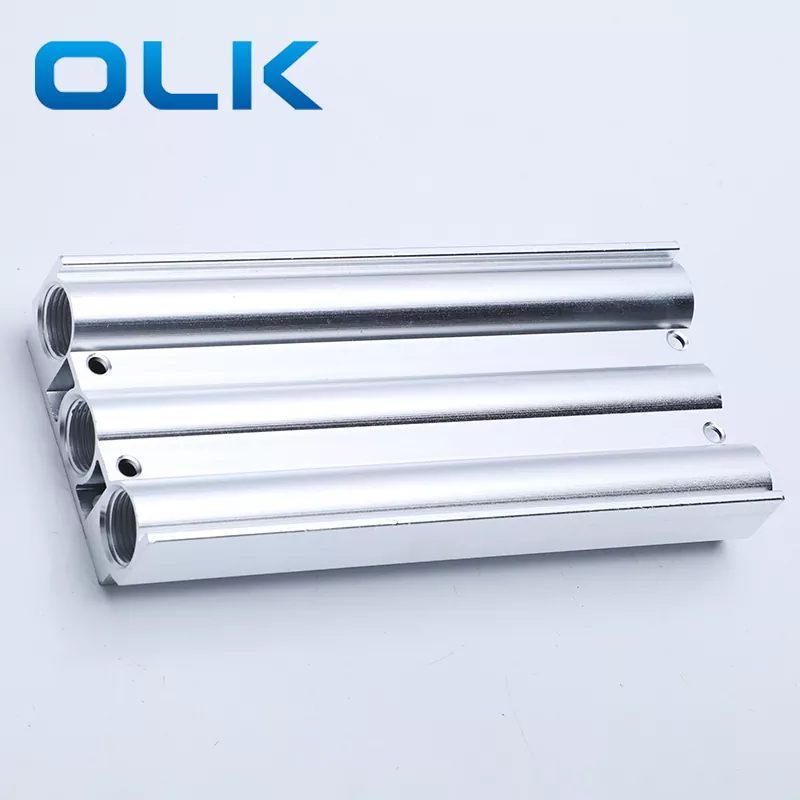

วาล์วนิวเมติกเดี่ยวหรือบัสบาร์โซลินอยด์วาล์วมีท่อสองประเภทที่มีท่อภายนอก: ท่อโดยตรงและท่อฐาน
