เครื่องส่ง รีเลย์ไฟฟ้านิวแมติก

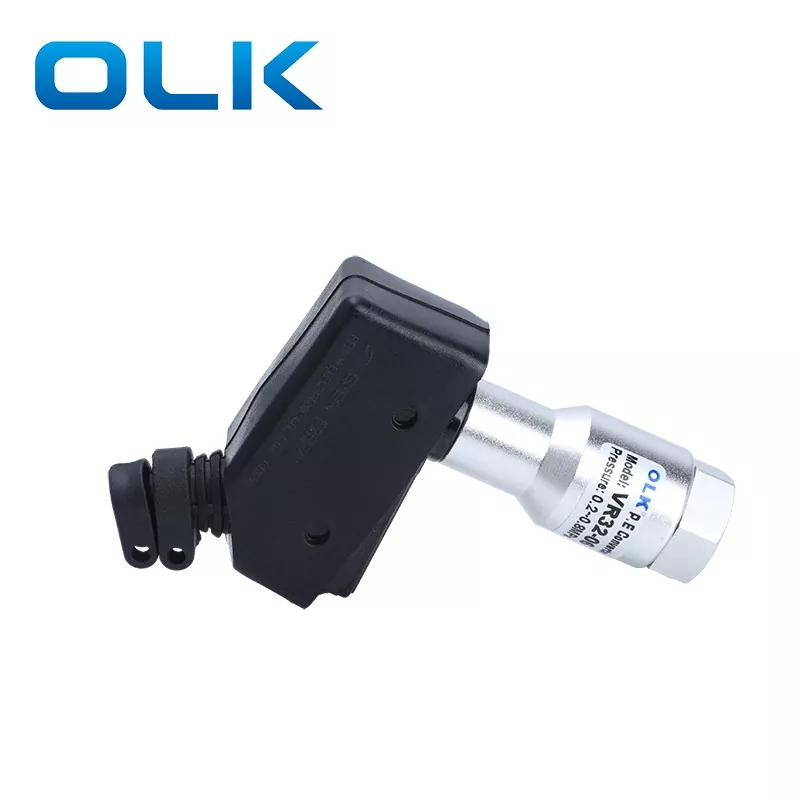

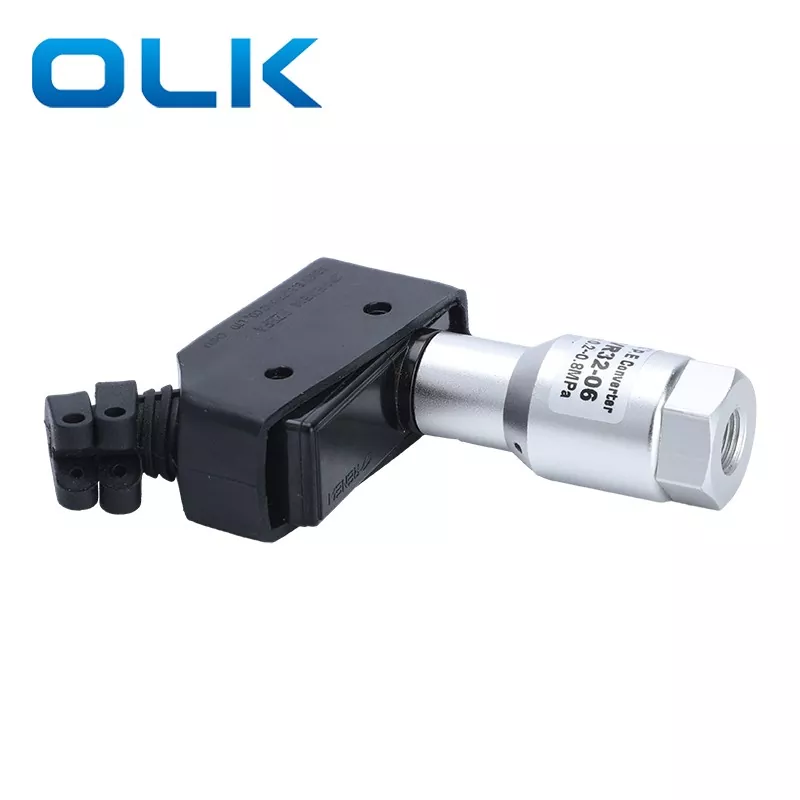

เครื่องส่งสัญญาณ OLK รีเลย์ไฟฟ้านิวแมติก  ประเภท SMC VR3200 Series เป็นสวิตช์แรงดันที่แปลงสัญญาณนิวแมติกเป็นสัญญาณไฟฟ้า ประกอบด้วยห้าส่วนหลัก: ไมโครสวิตช์ สปริง ลูกสูบ ตัวเครื่อง และฝาครอบ แรงดันใช้งานอยู่ที่ 0.1-1.0 MPa VR3200 อินเทอร์เฟซเกลียวแบบนิวเมติก-ไฟฟ้าที่มีความแม่นยำไม่หลุดออกง่าย ปลายทั้งสองข้างมีปลั๊กกันฝุ่น และการใช้ฝาครอบป้องกันพิเศษทำให้มีความทนทานมากขึ้นและยืดอายุการใช้งาน

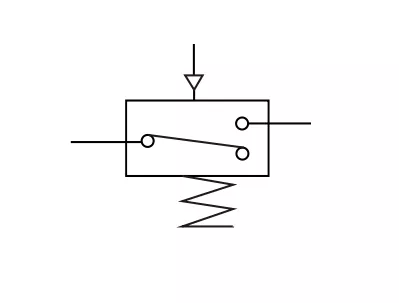

เครื่องหมาย:

การใช้งานสวิตช์ความดัน:

1.การตรวจจับความดันกระบอกสูบ: สวิตช์ความดันนิวแมติกตรวจจับความดันในกระบอกสูบ

2. การยืนยันสุญญากาศบนแขนหุ่นยนต์: ใกล้กับถ้วยดูดของแขนหุ่นยนต์บนสายพานลำเลียงอัตโนมัติ สวิตช์จะยืนยันการดูด

3. การตรวจจับก๊าซรั่ว: ใช้เซ็นเซอร์ความดันต่ำ สวิตช์จะตรวจจับการเปลี่ยนแปลงของก๊าซเล็กน้อยเพื่อวัดการรั่วไหล

4. การจัดการแรงดันจ่าย: โดยการเชื่อมต่อสวิตช์แรงดันเข้ากับตัวควบคุมในระบบนิวแมติก แรงดันจ่ายสามารถตั้งค่าตามค่าแรงดันที่แสดง ระหว่างการทำงาน ค่าที่แสดงจะแสดงว่าแรงดันจ่ายผิดปกติหรือไม่ ตัวอย่างเช่น ในสายการผลิตการซัก สวิตช์แรงดันของเหลวหลายตัวจะตรวจสอบการจ่ายน้ำ น้ำมัน ฯลฯ บนกระบอกไฮดรอลิก สวิตช์แรงดันจะยืนยันแรงค้อน

5. การตรวจจับตำแหน่ง: สวิตช์ความดันแบบดิจิตอลจะตรวจจับแรงกดด้านหลังของหัวฉีดเพื่อยืนยันตำแหน่งของชิ้นงาน

6. การควบคุมการไหลของอากาศ

7. การตรวจสอบการอุดตันของตัวกรอง: เซ็นเซอร์ความดันแตกต่างจะวัดความแตกต่างของความดันทั้งสองด้านของตัวกรอง ความแตกต่างที่มากขึ้นบ่งบอกถึงการอุดตันมากขึ้น สามารถทำความสะอาดหรือเปลี่ยนตัวกรองได้ ขึ้นอยู่กับสถานะการอุดตัน

8. การตรวจจับระดับของเหลว: เซ็นเซอร์ความดันแตกต่างตรวจจับระดับของเหลวโดยการปิดผนึกช่องอากาศด้านล่าง เมื่อระดับของเหลวเปลี่ยนแปลง แรงดันสุทธิในท่อแนวตั้งที่เชื่อมต่อจะเปลี่ยนไป ซึ่งทำให้สามารถตรวจจับระดับได้

เครื่องส่งซีรีส์ VR320 ประเภท SMC: รีเลย์ไฟฟ้าแบบนิวแมติก พารามิเตอร์ทั่วไป

คำถามที่พบบ่อยสำหรับ VR32 Electro-Pneumatic Converter:

1.รีเลย์ไฟฟ้า-นิวแมติก VR32 ของคุณสามารถแทนที่ VR3200 หรือ VR3201 ของ SMC ได้โดยตรงหรือไม่

ใช่. ซีรีส์ VR32 ของ OLK สามารถใช้งานร่วมกับซีรีส์ SMC VR3200/3201 ได้อย่างสมบูรณ์ในแง่ของขนาดการติดตั้ง ขนาดพอร์ต (1/8") และประสิทธิภาพทางไฟฟ้า เป็นการทดแทนแบบดรอปอิน 100% ด้วยราคาที่แข่งขันได้มากขึ้น การเปลี่ยน VR3200 ที่คุ้มค่า!

2.ตัวแปลง VR32 และสวิตช์แรงดันแตกต่างกันอย่างไร

VR32 เป็นรีเลย์ไฟฟ้า-นิวแมติกเชิงกลที่ออกแบบมาเพื่อแปลงสัญญาณนิวแมติกให้เป็นสัญญาณหน้าสัมผัสทางไฟฟ้า เรียบง่ายและทนทาน โดยส่วนใหญ่จะใช้สำหรับการตรวจจับสถานะ "เปิด/ปิดอากาศ" หรือการยืนยันจังหวะ ในทางกลับกัน สวิตช์ความดันมักมีจอแสดงผลแบบดิจิตอลและสเกลการปรับที่แม่นยำสำหรับการตรวจสอบค่าความดันเฉพาะ

3.สถานการณ์การใช้งานทั่วไปสำหรับคอนเวอร์เตอร์นิวแมติก-ไฟฟ้า VR32 คืออะไร

รีเลย์ตรวจจับตำแหน่งกระบอกสูบ:

การตรวจจับขีดจำกัดจังหวะกระบอกสูบ: เมื่อกระบอกสูบถึงขีดจำกัด ความดันจะเพิ่มขึ้น และ VR32 จะส่งสัญญาณไปยัง PLC เพื่อแจ้งให้เครื่องดำเนินการขั้นตอนต่อไป

อินเตอร์ล็อคเพื่อความปลอดภัย: เครื่องจะเริ่มทำงานเมื่อแรงดันอากาศถึงค่ามาตรฐานและต่อวงจรอยู่เท่านั้น
