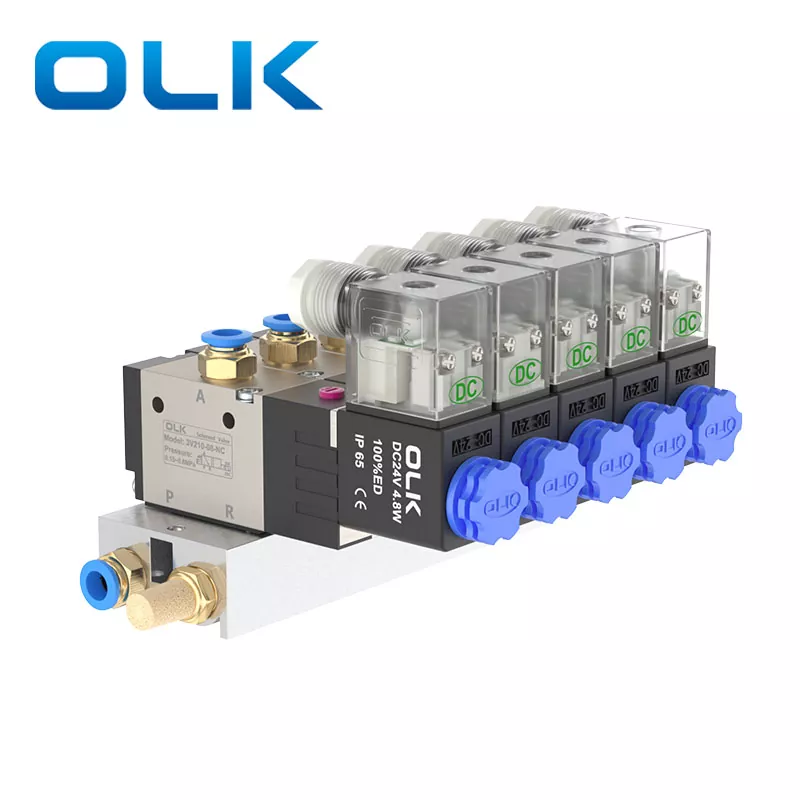

3V Solenoid Valve Manifold ร่างกายที่ทนทานมีอายุการใช้งานยาวนานและเหมาะสำหรับการควบคุมพลังงานไฟฟ้าและนิวเมติกมันง่ายต่อการติดตั้งและบำรุงรักษา มีการใช้งานที่หลากหลายเช่นเครื่องใช้ในครัวเรือนอุปกรณ์อุตสาหกรรมอุปกรณ์การแพทย์เครื่องซักผ้าน้ำพุดื่มสปริงเกอร์ในสวน ฯลฯ ความแม่นยำที่เชื่อถือได้ทำให้มีความสามารถในการทำงานทุกสถานการณ์
|
ท่อไอเสีย |
ปลั๊ก |
PL8-02 |
PC8-02 |
บัสบัส |

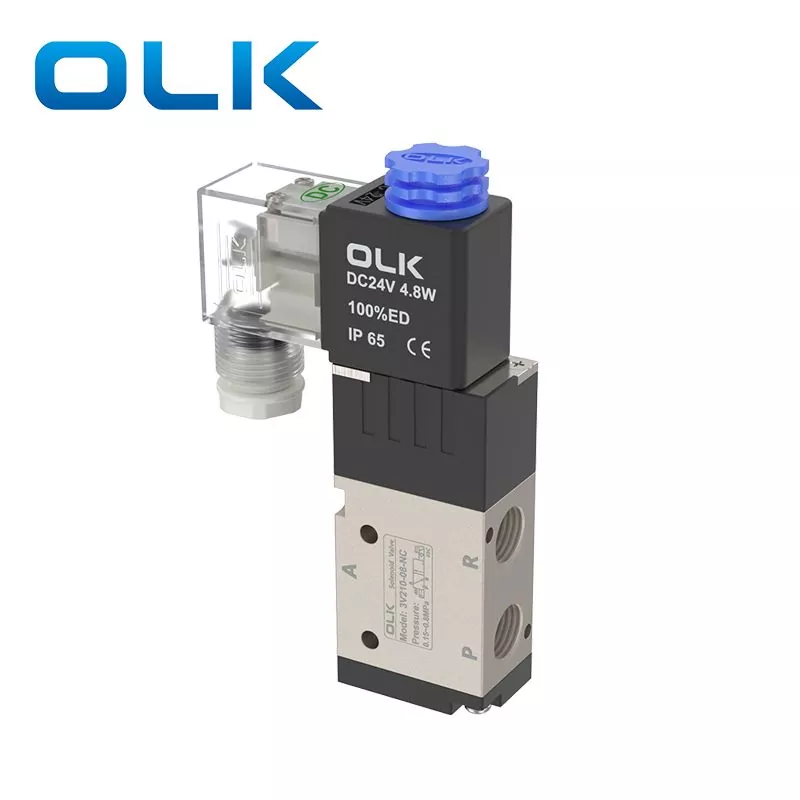

3V Solenoid Vlave |
|
|
3V110-2F 3V210-2F 3V310-2F |
1 |
2 |
1 |
2 |
2 |
2 |
|
3V110-3F 3V210-3F 3V310-3F |
1 |
2 |
1 |
3 |
3 |
3 |
|
3V110-4F 3V210-4F 3V310-4F |
1 |
2 |
1 |
4 |
4 |
4 |
|
3V110-5F 3V210-5F 3V310-5F |
1 |
2 |
1 |
5 |
5 |
5 |
|
3V110-6F 3V210-6F 3V310-6F |
1 |
2 |
1 |
6 |
6 |
6 |
|
3V110-7F 3V210-7F 3V310-7F |
1 |
2 |
1 |
7 |
7 |
7 |
|
3V110-8F 3V210-8F 3V310-8F |
1 |
2 |
1 |
8 |
8 |
8 |
|
3V110-9F 3V210-9F 3V310-9F |
1 |
2 |
1 |
9 |
9 |
9 |
|
3V110-10F 3V210-10F 3V310-10F |
1 |
2 |
1 |
10 |
10 |
10 |
|
สื่อการทำงาน |
อากาศ (กรองผ่านตัวกรองมากกว่า40μm) |
|
การกระทำ |
ประเภทนักบิน |
|
จำนวนตำแหน่ง |
สองตำแหน่งสามทาง |
|
การหล่อลื่น |
ไม่จำเป็น |
|
ช่วงแรงดันทำงาน MPA (psi) |
0.15∼0.8 (21 ~ 114) |
|
รับประกันความต้านทานความดัน |
1.5MPA (215PSI) |
|
วัสดุร่างกาย |
อัลลอยอลูมิเนียม |
|
แรงดันไฟฟ้ามาตรฐาน |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
ใช้ช่วงแรงดันไฟฟ้า |
AC: ± 15％ DC: ± 10％ |
|
ระดับการป้องกัน |
IP65 (DIN40050) |
|
เกรดต้านทานความร้อน |
คลาส B |
|
ประเภทการเชื่อมต่อ |
ประเภทซ็อกเก็ต DIN ประเภททางออก |
|
เวลากระตุ้น |
0.05 วินาทีหรือน้อยกว่า |
|
แบบอย่าง |
เส้นผ่านศูนย์กลางพอร์ต |
อุณหภูมิการทำงาน° C |
ความถี่ในการใช้งานสูงสุด |
การไหลของพื้นที่ตัดขวางmm² (ค่า CV) |
การใช้พลังงาน |
|
3V110-M5 |
M5 |
-20∼70 |
5 ครั้ง/วินาที |
5.5 (0.31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20∼70 |
5 ครั้ง/วินาที |
5.5 (0.31) |
AC: 3VA DC: 3W |
|
3V110-06 |
G1/8 |
-20∼70 |
5 ครั้ง/วินาที |
12.0 (0.67) |
AC: 3VA DC: 3W |
|
3V120-06 |
G1/8 |
-20∼70 |
5 ครั้ง/วินาที |
12.0 (0.67) |
AC: 3VA DC: 3W |
|
3V210-06 |
ไอดี = outlet = g1/8 |
-20∼70 |
5 ครั้ง/วินาที |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|
3V220-06 |
ไอดี = outlet = g1/8 |
-20∼70 |
5 ครั้ง/วินาที |
14.0 (0.78) |
AC: 6VA DC: 4.8W |
|
3V210-08 |
ไอดี = outlet = g1/4 |
-20∼70 |
5 ครั้ง/วินาที |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|
3V220-08 |
ไอดี = outlet = g1/4 |
-20∼70 |
5 ครั้ง/วินาที |
16.0 (0.89) |
AC: 6VA DC: 4.8W |
|
3V310-08 |
ไอดี = outlet = g1/4 |
-20∼70 |
5 ครั้ง/วินาที |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3V320-08 |
ไอดี = outlet = g1/4 |
-20∼70 |
5 ครั้ง/วินาที |
25.0 (1.39) |
AC: 6VA DC: 4.8W |
|
3V310-10 |
ไอดี = outlet = g3/8 |
-20∼70 |
5 ครั้ง/วินาที |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V320-10 |
ไอดี = outlet = g3/8 |
-20∼70 |
5 ครั้ง/วินาที |
30.0 (1.67) |
AC: 6VA DC: 4.8W |
|
3V410-15 |
ไอดี = outlet = g1/2 |
-5∼60 |
3 ครั้ง/วินาที |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
|
3V420-15 |
ไอดี = outlet = g1/2 |
-5∼60 |
3 ครั้ง/วินาที |
50.0 (2.79) |
AC: 6VA DC: 4.8W |
คำถามที่พบบ่อย:
1. ฟังก์ชั่นของท่อไอเสียในวาล์วโซลินอยด์ 3V คืออะไร?
ท่อไอเสียสามารถลดเสียงรบกวนได้อย่างมีประสิทธิภาพและป้องกันไม่ให้ฝุ่นเข้าสู่วาล์วโซลินอยด์
2. วาล์วโซลินอยด์ 3V จำนวนมากสามารถเชื่อมต่อกับท่อร่วมได้มากที่สุด?
สูงสุด 10 ชิ้นวาล์วโซลินอยด์ 3V ในท่อร่วม
3. ขนาดเธรด/พอร์ต 3V Manifold คืออะไร?
3V100: G1/8; 3V-200: G1/4; 3V300: G3/8; 3V400: G1/2
