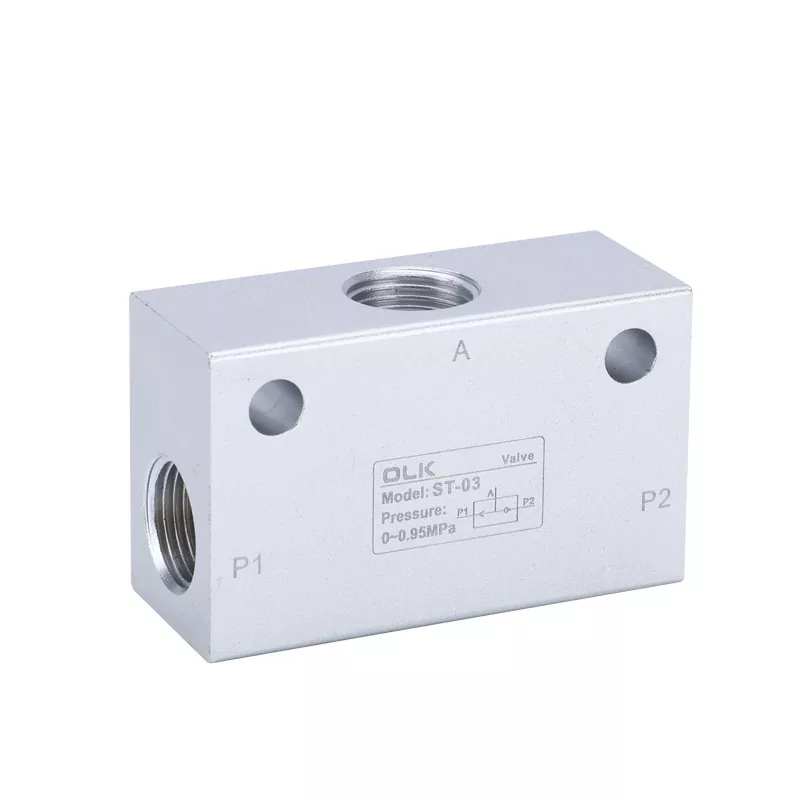

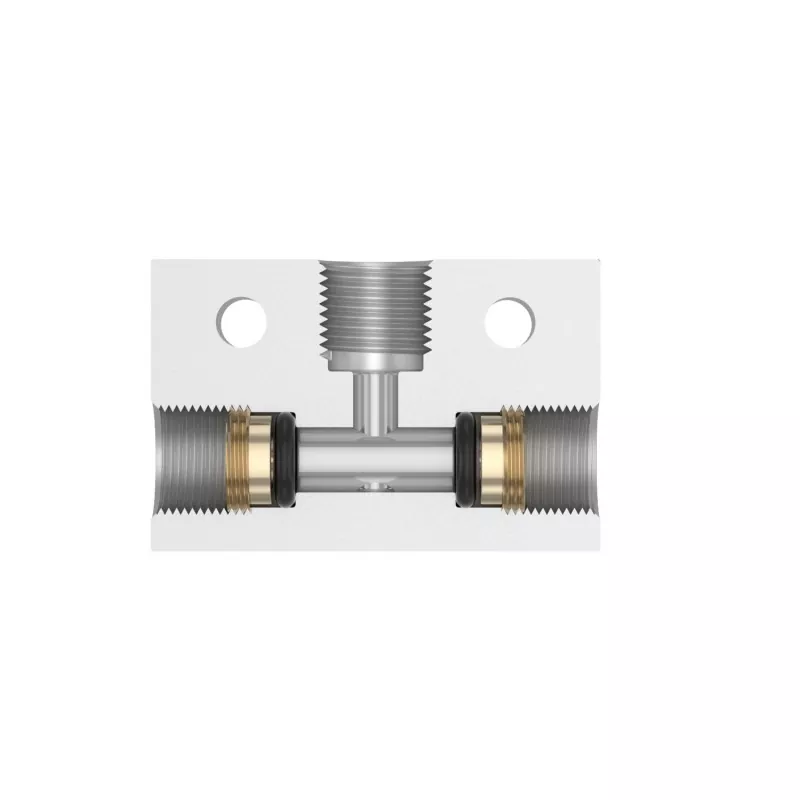

วาล์วรับส่งซีรีส์ Ouleikai (OLK) ST มีพอร์ตทางเข้าสองพอร์ต "IN" และพอร์ตทางออก "OUT" หนึ่งพอร์ต เมื่อการนำเข้ารายการใดรายการหนึ่งมีอินพุต การส่งออกจะมีเอาต์พุต หากแรงดันทางเข้าทั้งสองไม่เท่ากัน แสดงว่าแรงดันสูงเข้าและทางออกจะเชื่อมต่อกัน หากแรงดันทางเข้าทั้งสองเท่ากัน ทางเข้าที่มีแรงดันอินพุตแรกจะเชื่อมต่อกับพอร์ตเอาต์พุต
ST Shuttle Valve หรือที่รู้จักกันในชื่อ Selector Valve หรือเช็ควาล์วนำร่องแบบคู่ โดยพื้นฐานแล้วคือวาล์วตรวจสอบนำร่องไฮดรอลิกแบบสามทาง พวกเขาเลือกวงจรไฮดรอลิกโดยอัตโนมัติ เมื่อแอคชูเอเตอร์จ่ายจากแหล่งน้ำมันแรงดันสลับสองแหล่ง และจำเป็นต้องเปิดช่องจ่ายน้ำมันแรงดันสูงขึ้น วาล์วรับส่งจะถูกนำมาใช้
วาล์วรับส่งซีรีย์ ST เธรดอินเทอร์เฟซที่ชัดเจน ไอเสียเร็ว ความสามารถในการระบายอากาศขนาดใหญ่ ติดตั้งง่าย สามารถบีบอัดก๊าซ ปล่อยก๊าซอย่างรวดเร็ว
ข้อควรระวังและปัญหาการใช้งาน:
วาล์วชัตเทิลส่วนใหญ่จะใช้สำหรับการเลือกสัญญาณ เช่น ในวงจรที่สลับระหว่างการทำงานแบบแมนนวลและแบบอัตโนมัติ

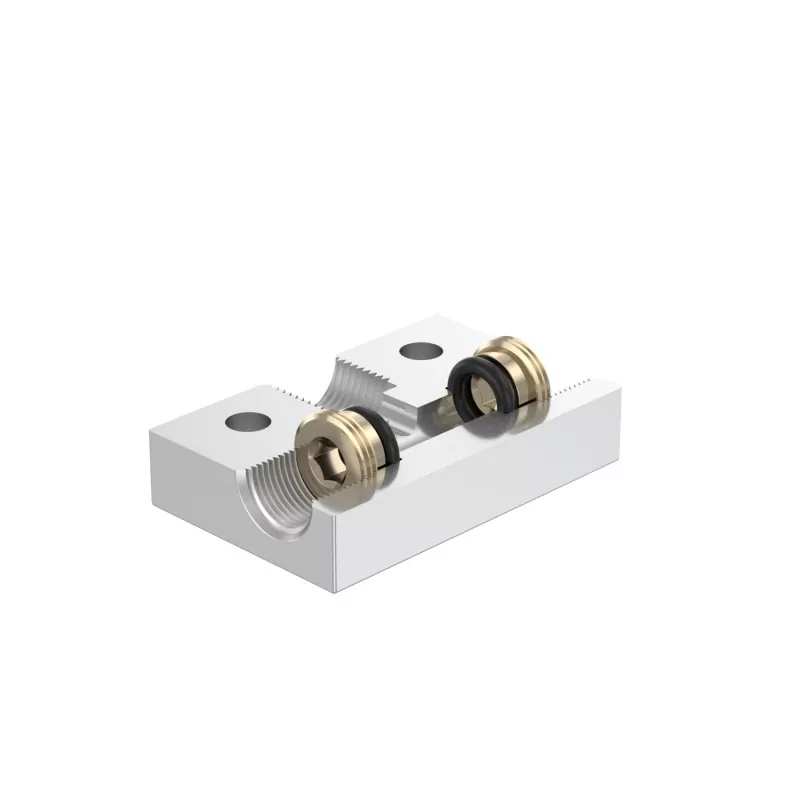

หากไม่ได้เลือกข้อต่อท่ออากาศอย่างเหมาะสม ส่งผลให้ช่องรับอากาศเข้าหรือไอเสียที่ช่องต่อมีน้อยมาก แกนวาล์วอาจไม่ขยับจนสุดจนทำให้ช่องเชื่อมต่อทั้งหมดเชื่อมต่อกัน สิ่งนี้จะต้องป้องกัน ST-01:G1/8 ; ST-02:G1/4 ; ST-03:G3/8 ; ST-04:G1/2
วาล์วรับส่งยังสามารถใช้ในวงจรสวิตชิ่งแรงดันสูงและต่ำได้ อย่างไรก็ตาม จะต้องติดตั้งวาล์ว 3 ทางแบบ 2 ตำแหน่งที่ด้านทางเข้าแรงดันสูงของวาล์วรับส่ง เพื่อหลีกเลี่ยงความเสี่ยงที่จะสูญเสียแรงดันต่ำ
|
รหัสการสั่งซื้อ |
||
|
เซนต์ |
_ |
06 |
|
แบบอย่าง: |
|
ขนาดพอร์ต |
|
ST ชัตเทิลวาล์ว |
|
01:G1/8 |
|
|
|
02:G1/4 |
|
|
|
03: G3/8 |
|
|
|
04:G1/2 |
|
สื่อการทำงาน |
อากาศ (กรองผ่านตัวกรองขนาดมากกว่า 40μm) |
|
ช่วงแรงดันใช้งาน MPa(psi) |
0~0.95(0~135) |
|
รับประกันความทนแรงดัน |
1.5MPa(215psi) |
|
อุณหภูมิในการทำงาน °C |
-5~60 |
|
วัสดุตัวเครื่อง |
อลูมิเนียมอัลลอยด์ |
|

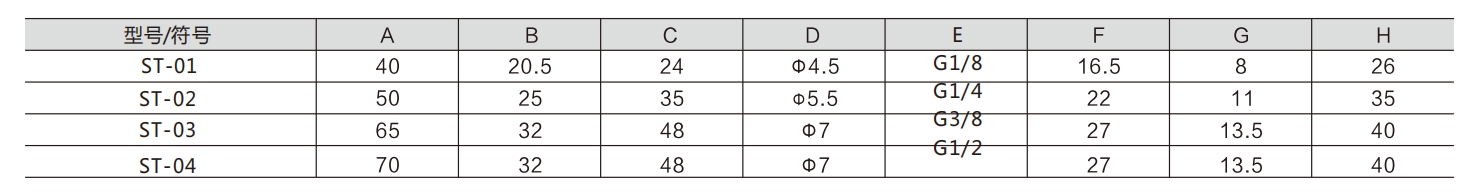

แบบอย่าง |
เส้นผ่านศูนย์กลางพอร์ต |
พื้นที่หน้าตัดที่มีประสิทธิภาพ mm² (ค่า CV) |
|
ST-01 |
G1/8 |
7.5 |
|
ST-02 |
G1/4 |
21 |
|
ST-03 |
G3/8 |
40 |
|
ST-04 |
G1/2 |
60 |
