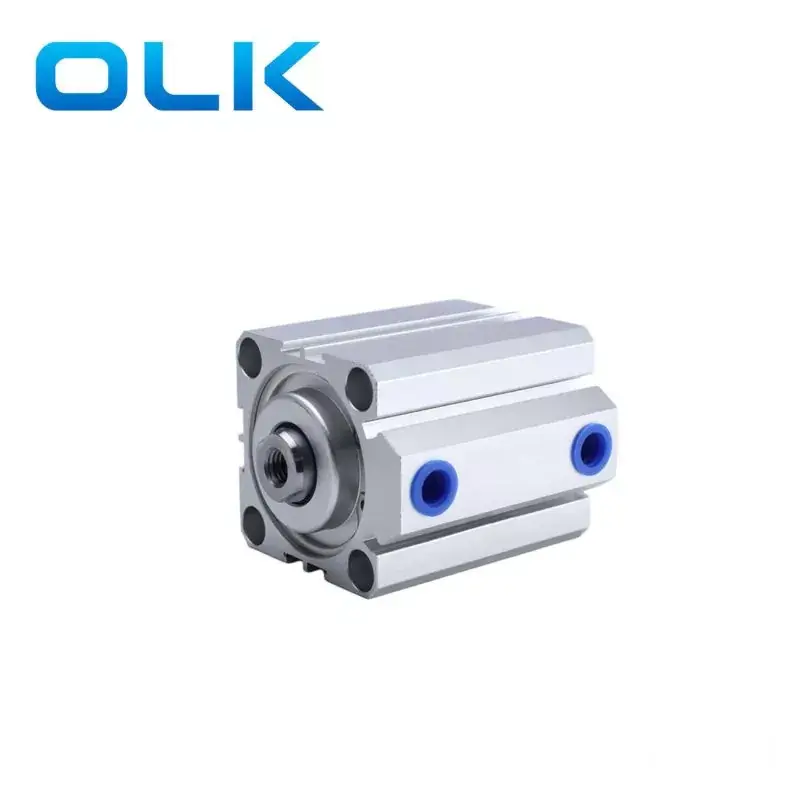

SDA Series Ouleikai (OLK) Series Thin Cylinder มีการออกแบบบางเฉียบทำให้เหมาะสำหรับการใช้งานที่มีพื้นที่ จำกัด ช่วยให้การติดตั้งและการทำงานในพื้นที่แคบ แม้จะมีขนาดเล็ก แต่กระบอกสูบชนิดบางของ SDA แสดงประสิทธิภาพที่ยอดเยี่ยมรวมถึงการตอบสนองอย่างรวดเร็วการทำงานที่มั่นคงและความสามารถในการวางตำแหน่งที่มีความแม่นยำสูง
ตัวถังบาง ๆ มีช่องสวิตช์แม่เหล็กรอบ ๆ ทำให้สะดวกในการติดตั้งสวิตช์ความใกล้ชิด ด้วยฟังก์ชั่นเช่นการกดเชิงเส้นและการหมุนมันมีการบังคับใช้ที่แข็งแกร่งและสามารถใช้สำหรับการควบคุมส่วนประกอบในอุปกรณ์อิเล็กทรอนิกส์เช่นการควบคุมแบบเปิด/ปิดของไดรฟ์ซีดีและการควบคุมการส่งสัญญาณในอุปกรณ์การพิมพ์
บริษัท ALK AUMATIC ผลิต SDA Series Cylinder Ultra-Thin ทำงานได้อย่างเสถียรเป็นเวลานานโดยไม่จำเป็นต้องมีการบำรุงรักษาหรือทดแทนบ่อย
China Ouleikai pneuamtic การดำเนินงานที่มีเสถียร
สัญลักษณ์กระบอกสูบ SDA:
| รหัสการสั่งซื้อ: | ||||||||
| SDA |
S | 20 | X | 30 |
|
|
|
|
| SDAD | S | 20 | X | 30 |
|
|
|
|
| sdaj | S | 20 | X | 30 | - | 30 | B |
|
|
แบบอย่าง: |
แม่เหล็ก | ขนาดเบื่อ |
|
จี้ |
|
จังหวะที่ปรับได้ |
ประเภทเธรด |
ประเภทเธรด |
| เศร้า: กระบอกสูบบาง ๆ (สองครั้ง) |
ว่าง: ไม่มีแม่เหล็ก |
|
|
|
|
10: 10 มม. | ว่างเปล่า: ด้ายหญิง |
ว่างเปล่า: PT |
| SSA: กระบอกสูบบาง (การแสดงแบบเดียว) |
S: ด้วยแม่เหล็ก |
|
|
|
|
20: 20 มม. |
B: ด้ายชาย |
t: npt |
| STA: กระบอกสูบบาง ๆ (การแสดงเดี่ยว) |
|
|
|
|
|
30: 30 มม. |
N: ไม่มีเธรด |
G: G |
| SDAD: กระบอกสูบบาง (ก้านคู่) |
|
|
|
|
|
40: 40 มม. |
|
|
| SDAJ: กระบอกสูบบาง (จังหวะปรับสองเส้น) |
|
|
|
|
|
50: 50 มม. |
|
|
1. สอดคล้องกับมาตรฐานของ บริษัท
2. ถังทรงกระบอกและฝาครอบด้านหลังเช่นเดียวกับลูกสูบและก้านลูกสูบถูกตรึงไว้สำหรับการก่อสร้างขนาดกะทัดรัดและเชื่อถือได้
3. กระบอกสูบเบื่อได้รับการรักษาแบบกลิ้งตามด้วยการประมวลผลออกซิเดชันอย่างหนักเพื่อให้มั่นใจว่ามีความต้านทานต่อการสึกหรอและความทนทาน
4. ซีลลูกสูบใช้โครงสร้างการปิดผนึกสองด้านพิเศษขนาดกะทัดรัดในขนาดพร้อมฟังก์ชั่นการจัดเก็บน้ำมัน
5. โครงสร้างขนาดกะทัดรัดช่วยประหยัดพื้นที่การติดตั้งได้อย่างมีประสิทธิภาพ
6. ร่องสวิตช์แม่เหล็กมีให้รอบตัวถังเพื่อติดตั้งสวิตช์ความใกล้ชิด
7. ข้อกำหนดต่าง ๆ ของประเภททรงกระบอกมีให้เลือก
|
ขนาดเจาะ (มม.) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
การแสดงโหมด |
การแสดงสองครั้ง |
|||||||||
|
การย้ายออกเดี่ยว / การแสดงการแสดงเดี่ยว |
- |
|||||||||
|
สื่อการทำงาน |
อากาศทำความสะอาด |
|||||||||
|
แรงกดดันในการทำงาน |
การแสดงสองครั้ง: 0.1-1.0 MPa (14-145PSI) |
|||||||||
|
การแสดงเดี่ยว: 0.2-1.0 MPa (28-145PSI) |
||||||||||
|
ความดันพิสูจน์ |
1.5 MPa (215PSI) |
|||||||||
|
ช่วงอุณหภูมิการทำงาน |
‘-20-80 ℃ |
|||||||||
|
ช่วงความเร็วในการทำงาน |
การแสดงสองครั้ง: 30-500 การแสดงเดี่ยว: 50-500 |
|||||||||
|
โหมดบัฟเฟอร์ |
เบาะชน |
|||||||||
|
ขนาดพอร์ต |
m5x0.8 |
PT1/8 |
PT1/4 |
PT3/8 |
||||||
